GTA 480 - Wzmacniacz audio BLAUPUNKT - Bezpłatna instrukcja obsługi

Typ produktu	Wzmacniacz audio 4-kanałowy
Marka	Blaupunkt
Model	GTA 480
Wymiary (dł. x wys. x gł.)	352,5 x 53 x 268,5 mm
Zasilanie	12 V (akumulator pojazdu)
Moc RMS (4 Ω, 4 kanały)	4 x 75 W (zgodnie z CEA-2006)
Moc RMS (4 Ω, 2 kanały mostkowane)	2 x 210 W
Moc RMS (2 Ω, 4 kanały)	4 x 105 W
Moc maks. (4 Ω, 4 kanały)	4 x 160 W
Moc maks. (4 Ω, 2 kanały mostkowane)	2 x 425 W
Moc maks. (2 Ω, 4 kanały)	4 x 210 W
Pasmo przenoszenia	10 Hz - 35 000 Hz
Stosunek sygnału do szumu	>95 dB (przy pełnej mocy RMS), >80 dB (przy 1 W/1 kHz)
Całkowite zniekształcenia harmoniczne (RMS)	< 0,03 %
Stabilność	2 Ω (4 Ω w trybie mostkowanym)
Czułość wejściowa (Cinch/RCA)	0,3 - 8 V
Czułość wejściowa (Direct Aux)	0,3 V
Filtr dolnoprzepustowy (Low Pass)	50 - 250 Hz
Filtr górnoprzepustowy (High Pass)	50 - 250 Hz
Wzmocnienie basu (Bass Boost)	0 do +12 dB
Wejścia	4 x Cinch/RCA pozłacane, 4 x głośnikowe (High-Level), 2 x Direct Aux (jack 3,5 mm stereo)
Wyjścia głośnikowe	4 x pozłacane zaciski
Wbudowane bezpieczniki	Tak (chronią stopień wyjściowy)
Wskaźnik pracy	Zielona dioda LED (praca) / czerwona (ochrona/usterka)
Zalecany przekrój kabla	≥ 6 mm² (5 AWG)
Impedancja głośników	2 - 4 Ω (w zależności od konfiguracji)
Konserwacja i czyszczenie	Odłączyć zasilanie przed czyszczeniem. Używać suchej, miękkiej szmatki. Nie używać ściernych środków czyszczących.
Bezpieczeństwo	Odłączyć biegun ujemny akumulatora przed instalacją. Solidnie zamocować wzmacniacz. Nie narażać na wilgoć.
części zamienne i naprawialność	W przypadku naprawy skontaktować się z autoryzowanym serwisem Blaupunkt. Bezpieczniki wymienialne przez użytkownika (ten sam typ).
Gwarancja	Gwarancja producenta dla Unii Europejskiej i Stanów Zjednoczonych (szczegóły na blaupunkt.de lub blaupunktusa.com)

Często zadawane pytania - GTA 480 BLAUPUNKT

Jak podłączyć wzmacniacz GTA 480?

Odłącz biegun ujemny akumulatora. Podłącz przewód zasilający +12 V do akumulatora przez uchwyt bezpiecznika (bezpiecznik w odległości mniejszej niż 30 cm od akumulatora). Podłącz przewód masy do czystego punktu masy (karoseria, nie do bieguna ujemnego). Podłącz zacisk Remote do przełączanego wyjścia +12 V z radia samochodowego. Na koniec podłącz wejścia audio (Cinch/RCA lub High-Level) i głośniki.

Jaki przekrój kabla zastosować do zasilania?

Zalecany minimalny przekrój to 6 mm² (5 AWG) dla przewodów zasilających i masy.

Czy mogę mostkować kanały wzmacniacza?

Tak, GTA 480 umożliwia mostkowanie w celu uzyskania konfiguracji mono. Użyj zacisków + kanału lewego i - kanału prawego (lub zgodnie ze schematem). Upewnij się, że impedancja obciążenia wynosi co najmniej 4 Ω, aby uniknąć przegrzania.

Co oznacza czerwona dioda na wzmacniaczu?

Czerwona dioda oznacza, że stopień wyjściowy został elektronicznie odcięty z powodu usterki (zwarcie, przegrzanie, zbyt niska impedancja). Sprawdź połączenia i obciążenie głośników.

Jak ustawić czułość wejściową (Level)?

Obróć potencjometr Level zgodnie z ruchem wskazówek zegara, aby zwiększyć czułość (0,3 V do 8 V). To dostosowuje wzmacniacz do napięcia wyjściowego radia. Nie używaj go jako regulatora głośności.

Jakie typy filtrów są dostępne?

Wzmacniacz posiada filtr Low-Pass (50-250 Hz) i High-Pass (50-250 Hz) wybierane przełącznikiem. Regulacja Bass Boost (0 do +12 dB) umożliwia wzmocnienie basu.

Czy mogę podłączyć odtwarzacz MP3 bezpośrednio?

Tak, dzięki Direct Aux Input (jack 3,5 mm stereo). Podłącz źródło dźwięku i upewnij się, że przełącznik WŁ./WYŁ. jest w odpowiedniej pozycji. Przed podłączeniem ustaw głośność źródła na minimum.

Jaką impedancję głośników mogę użyć?

Wzmacniacz jest stabilny przy 2 Ω w trybie czterokanałowym i 4 Ω w trybie mostkowanym. Użyj głośników o impedancji 2-4 Ω w zależności od konfiguracji (patrz tabela w instrukcji).

Jak zamontować wzmacniacz w pojeździe?

Wybierz suche miejsce z dobrą cyrkulacją powietrza dla chłodzenia. Solidnie zamocuj wzmacniacz za pomocą dołączonych śrub. Nie montuj go na tylnej półce ani na powierzchni otwartej do przodu. Użyj przepustów kablowych do otworów.

Co zrobić, jeśli wzmacniacz nie włącza się?

Sprawdź połączenie +12 V z akumulatorem, bezpiecznik przy akumulatorze, masę i przewód Remote (powinien otrzymywać 12 V, gdy radio jest włączone). Sprawdź również wbudowane bezpieczniki we wzmacniaczu.

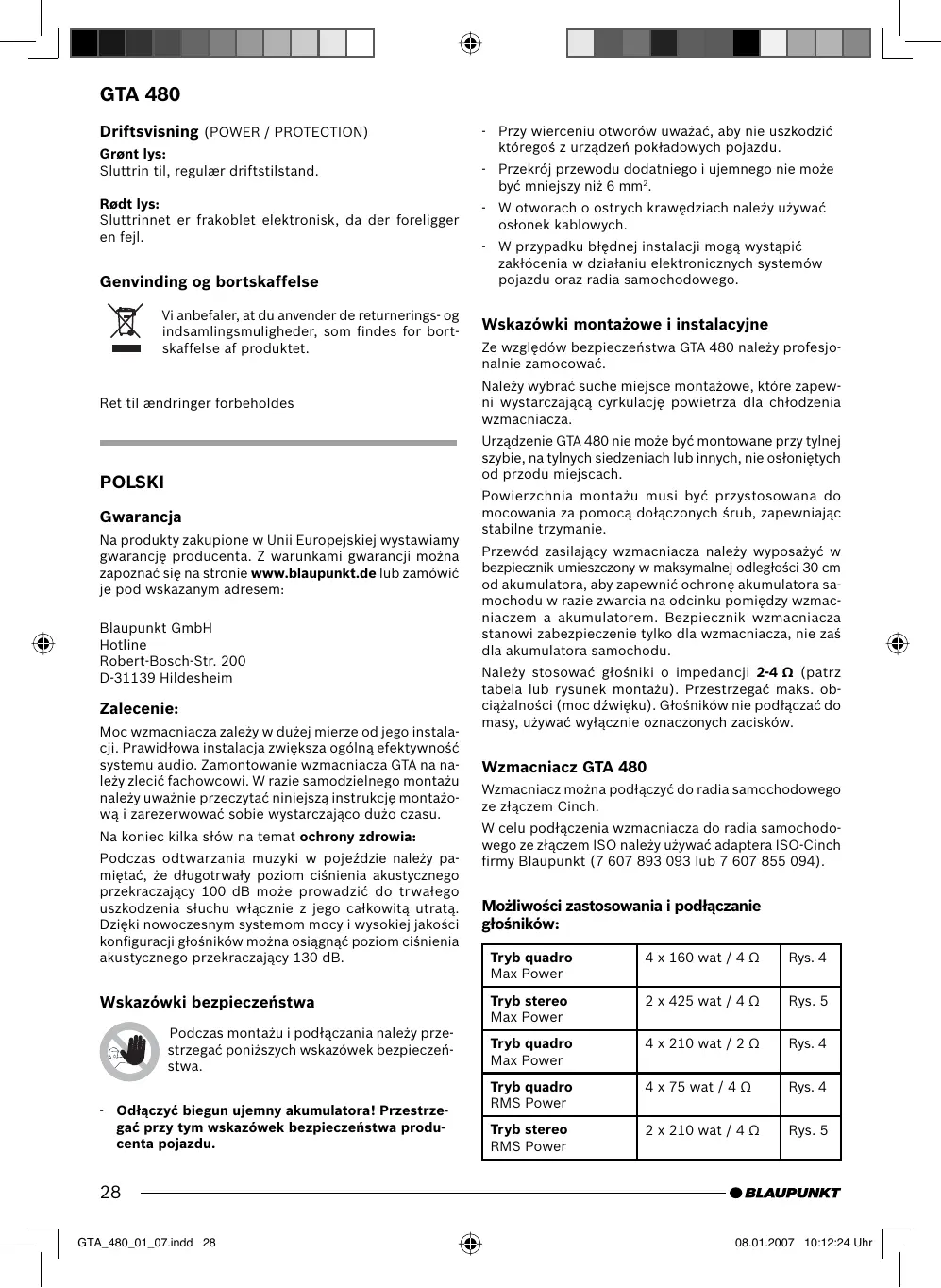

INSTRUKCJA OBSŁUGI GTA 480 BLAUPUNKT

Na produkty zakupione w Unii Europejskiej wystawiamy gwarancję producenta. Z warunkami gwarancji można zapoznać się na stronie www.blaupunkt.de lub zamówić je pod wskazanym adresem:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Zalecenie:

Moc wzmacniacza zależy w dużej mierze od celu instalacji. Prawidłowa instalacja zwiększa ogólną efektywność systemu audio. Zamontowanie wzmacniacza GTA należy zlecić fachowcowi. W razie samodzielnego montażu należy uważnie przeczytać instrukcję montażu i zarezerwować sobie wystarczająco dużo czasu.

Na koniec kilka uwag na temat ochrony zdrowia:

Podczas odtwarzania muzyki w pojeździe należy pamiętać, że długotrwały poziom ciśnienia akustycznego przekraczający 100 dB może doprowadzić do trwałego uszkodzenia słuchu, a nawet całkowitej utraty. Dzięki nowoczesnym systemom mocy i wysokiej jakości konfiguracji głośników można osiągnąć poziom ciśnienia akustycznego przekraczający 130 dB.

Wskazówki bezpieczeństwa

Podczas montażu i podłączania należy przestrzegać poniższych wskazówek bezpieczeństwa.

• Odłączyć biegun ujemny akumulatora! Przestrzegać przy tym wskazówek bezpieczeństwa producenta pojazdu.
• Przy wierceniu otworów uważać, aby nie uszkodzić któregoś z urządzeń pokładowych pojazdu.
• Przekrój przewodu dodatniego i ujemnego nie może być mniejszy niż 6 mm².
• W otworach o ostrych krawędziach należy używać osłonek kablowych.
• W przypadku błędnej instalacji mogą wystąpić zakłócenia w działaniu elektronicznych systemów pojazdu oraz radia samochodowego.

Wskazówki montażowe i instalacyjne

Ze względów bezpieczeństwa GTA 480 należy profesjonalnie zamocować.

Należy wybrać suche miejsce, które zapewni wystarczającą cyrkulację powietrza dla chłodzenia wzmacniacza.

Urządzenie GTA 480 nie może być montowane przy tylnej szybie, na tylnych siedzeniach lub innych nieosłoniętych od przodu miejscach.

Powierzchnia montażu musi być przystosowana do mocowania za pomocą dołączonych śrub, zapewniając stabilne trzymanie.

Przewód zasilający wzmacniacza należy wyposażyć w bezpiecznik umieszczony w maksymalnej odległości 30 cm od akumulatora, aby zapewnić ochronę akumulatora samochodu w razie zwarcia na odcinku pomiędzy wzmacniaczem a akumulatorem. Bezpiecznik wzmacniacza stanowi zabezpieczenie tylko dla wzmacniacza, nie zaś dla akumulatora samochodu.

Należy stosować głośniki o impedancji 2-4 Ω (patrz tabela lub rysunek montażu). Przestrzegać maks. obciążalności (moc dźwięku). Głośników nie łączyć z masą, używać wyjść oznaczonych zaciskowo.

Wzmacniacz GTA 480

Wzmacniacz można podłączyć do radia samochodowego ze złączem Cinch.

W celu podłączenia wzmacniacza do radia samochodowego ze złączem ISO należy użyć adaptera ISO-Cinch firmy Blaupunkt (7 607 893 093 lub 7 607 855 094).

Możliwość zastosowania i podłączanie głośników:

Tryb quadro Max Power	4 x 160 wat / 4 Ω	Rys. 4
Tryb stereo Max Power	2 x 425 wat / 4 Ω	Rys. 5
Tryb quadro Max Power	4 x 210 wat / 2 Ω	Rys. 4
Tryb quadro RMS Power	4 x 75 wat / 4 Ω	Rys. 4
Tryb stereo RMS Power	2 x 210 wat / 4 Ω	Rys. 5
Tryb quadro RMS Power	4 x 105wat / 2 Ω	Rys. 4
Napiȩcie RMS wedlug CEA-2006 (<1% klrr / +14,4 V)
Przebieg uzychybówczestotliwośćych	10 Hz - 35.000 Hz
Stosunek sygnatszum	>95 dB @ RMSPower
Stosunek sygnatszum	>80 dB @ 1 W /1 kHz
Wspóćzynnikznieksztalućn(RMS)	<0,03%
Stabilność	2 Ω (4 Ω w trybiezmostkowyam)
Czułość na wejsciu	0,3 - 8 V
Czułość na wejsciuDirect AUX IN	0,3 V
Filtrdolnoprzepustowy(Low Pass)	50-250 Hz
Filtrgórnoprzejustowy(High Pass)	50-250 Hz
Bass Boost	0 dB do +12 dB
Wejschia	4 x Cinch/RCA,zlocone4 x gośnik High-Level2 x Direct AuxInputs, 3,5 mmstereo
Wyjschia	4 x gośnik,zlocony
Wymiaryszer. x wys. x glęb.(mm)	352,5 x 53 x 268,5

Podłączenia bieguna dodatniego / ujemnego

Zaleca się stosowanie przewodu o minimalnym przekroju 6 mm². Powszechnie dostępne w sprzedaży przewody dodatnie doprowadzić do akumulatora i podłączyć do podstawy bezpiecznika. W otworach o ostrych krawędziach należy używać osłonek kablowych. Powszechnie dostępne w sprzedaży przewody ujemne stabilnie przykręcić do wolnego od zanieczyszczeń punktu masy (śruba nadwozia, blacha nadwozia), nie zaś do bieguna ujemnego akumulatora.

• Powierzchnię stykową podłączenia masy oczyścić do gołego metalu i nasmarować smarem grafitowym.

Wbudowane bezpieczniki (Fuse)

Wbudowane we wzmacniaczu bezpieczniki (Fuse) ochraniają stopień wejściowy i cały system elektryczny w razie wystąpienia błędu. Przy wymianie bezpiecznika nigdy nie mostkować bezpieczników ani nie wymieniać na bezpieczniki o większym prądzie.

Przykłady podłączania

Podłączanie napięcia zasilającego. Rys. 2

Podłączanie radia samochodowego

z wyjściem Cinch Rys. 3

Podłączanie głośników Rys. 4/5

High-Input. Rys. 6

Direct Aux Input Rys. 7

Połączyć złote Remote wzmacniacza z przyłączalnym źródłem napięcia +12 V.

W ten sposób wzmacniacz można włączać i wyłączać za pomocą włącznika/wyłącznika radioodtwarzacza.

Wejścia wysokopoziomowe (High-Input)

Wzmacniacz wyposażony jest w wejścia wysokopoziomowe (High-Input), które umożliwiają podłączenie go do radioodtwarzacza bez korzystania z wyjść przedwzmacniacza (rys. 7). Dzięki temu możliwe jest podłączenie bezpośrednio do wyjścia głośnikowego radioodtwarzacza.

Wejście Direct Aux Input

Możliwość podłączenia w przypadku braku lub zajętego wejścia AUX w radiu samochodowym

Tu można podłączyć źródła NF, np. odtwarzacz MP3 lub mobilną nawigację, bezpośrednio poprzez wtyczkę 3,5 mm do wejścia Direct Aux Input. Wszystkie źródła sygnału są wówczas słyszalne równocześnie, a ich głośność regulowana jest na poszczególnych urządzeniach źródłowych.

Wskazówka:

Podczas montażu i podłączania wszystkie źródła NF należy nastawić na WYŁ.!.

Montaż przewodu od wtyczki

Do podłączenia polecamy stosować przewód od wtyczki o długości 5 m z numerem zamówieniowym 7 607 001 525.

Wyposażony jest on w przełącznik WŁ./WYŁ.

Ustawienie przełącznika na WYŁ. () :

Podczas montażu i demontażu oraz w przypadku niepodłączonego źródła NF.

Ustawienie przełącznika na WŁ. (I / II):

Wyłączanie po podłączeniu źródła NF.

Uwaga:

Podczas podłączania regulator głośności nastaw zawsze na minimum i wyłącz wzmacniacz.

Regulator poziomu

Za pomocą regulatora poziomu można dopasować czułość na wejściu stopnia wyjściowego do napięcia wyjściowego wzmacniacza radia samochodowego.

Zakres ustawienia wynosi od 0,3 V do 8 V.

W przypadku podłączania radia samochodowego innego producenta należy dopasować czułość na wejściu zgodnie z wytycznymi producenta.

Kilka ważnych objaśnień:

Obracanie regulatora w kierunku zgodnym z ruchem wskazówek zegara powoduje wzrost czułości na wejściu wzmacniacza, a tym samym głośności. Nie chodzi tu jednak o regulację głośności; w pozycji końcowej nie można zwiększyć mocy wzmacniacza, nawet jeśli początkowo jest to tak słyszalne. System przyspiesza tylko w zakresie głośności, jeśli regulacja głośności radioodtwarzacza jest ustawiona na maksimum.

Podłączanie głośników

(W przypadku mostkowania wzmacniacza należy zapoznać się z rozdziałem „Zmostkowane podłączanie głośników”).

Tak jak w przypadku elementów audio, również dla optymalnego odtwarzania tonów niskich najważniejsze jest prawidłowe podłączenie biegunów wzmacniacza i głośników. Dlatego podczas podłączania należy zwrócić uwagę na to, aby zacisk dodatni (+) wzmacniacza połączyć z głośnikiem; w taki sam sposób postępować z głośnikami ujemnymi (-). Poza tym lewy kanał wzmacniacza należy połączyć z lewym głośnikiem, a prawy kanał z prawym głośnikiem.

Zmostkowane podłączanie głośników

Wzmacniacz GTAMZ może być mostkowany do konfiguracji mono. W ten sposób wzmacniacz może być stosowany do jednego lub kilku subwooferów lub głośnika średniotonowego. W takiej konfiguracji wzmacniacz łączy prawy i lewy kanał w jedno wyjście kanału (wyjście mono).

Wskazówka:

Wzmacniacz należy tylko wówczas połączyć z prawą i lewą informacją dźwiękową, gdy podłączone zostaną zarówno prawe, jak i lewe zaciski RCA.

Uwaga:

W układzie mostkowym obciążenie wzmacniacza musi wynosić 4 omy lub więcej. Mniejsze obciążenie prowadzi do przegrzania lub wyłączenia się wzmacniacza i może spowodować trwałe uszkodzenia.

Ustawianie rodzaju i zakresu przyjęć częstotliwości

W GTA 480UNCT ustawia się rodzaj przejścia częstotliwości (tzn. "Low-Pass" lub "High-Pass") oraz zadaną częstotliwość wejściową. W przypadku podłączania np. pary subwooferów należy przestrzegać ustawień "Low-Pass" (rys. 3). Częstotliwość wejściowa zależy od zakresu częstotliwości głośników (patrz zalecany zakres częstotliwości głośników).

"High-Pass"

Przy ustawieniu na 250 Hz zakres częstotliwości wzmacniacza wynosi od 250 Hz do 35.000 Hz.

"Low-Pass" - regulowanie częstotliwości

Ten regulator jest włączony, gdy włącznik znajduje się w pozycji "Low-Pass" i umożliwia ustawienie żądanej częstotliwości wejściowej.

Przykład:

Przy ustawieniu na 150 Hz zakres częstotliwości wzmacniacza wynosi od 10 Hz do 150 Hz.

Bass Boost

Za pomocą regulatora Bass Boost można wzmocnić odtwarzanie tonów niskich wzmacniacza.

Zakres ustawienia wynosi od 0 dB do +12 dB.

Wskaźnik trybu (POWER/PROTECTION)

Zielone światełko:

Stopień wyjścia włączony, tryb regularny.

Czerwone światełko:

Z powodu błędu stopień wyjścia elektronicznie wyłączony.

Recykling i złomowanie

Do utylizacji produktu należy wykorzystać dostępne punkty zbiórki zużytego sprzętu.

Zmiany techniczne zastrzeżone.
