GEBRUIKSAANWIJZING GTA 480 BLAUPUNKT

Inbouwtekeningen 48

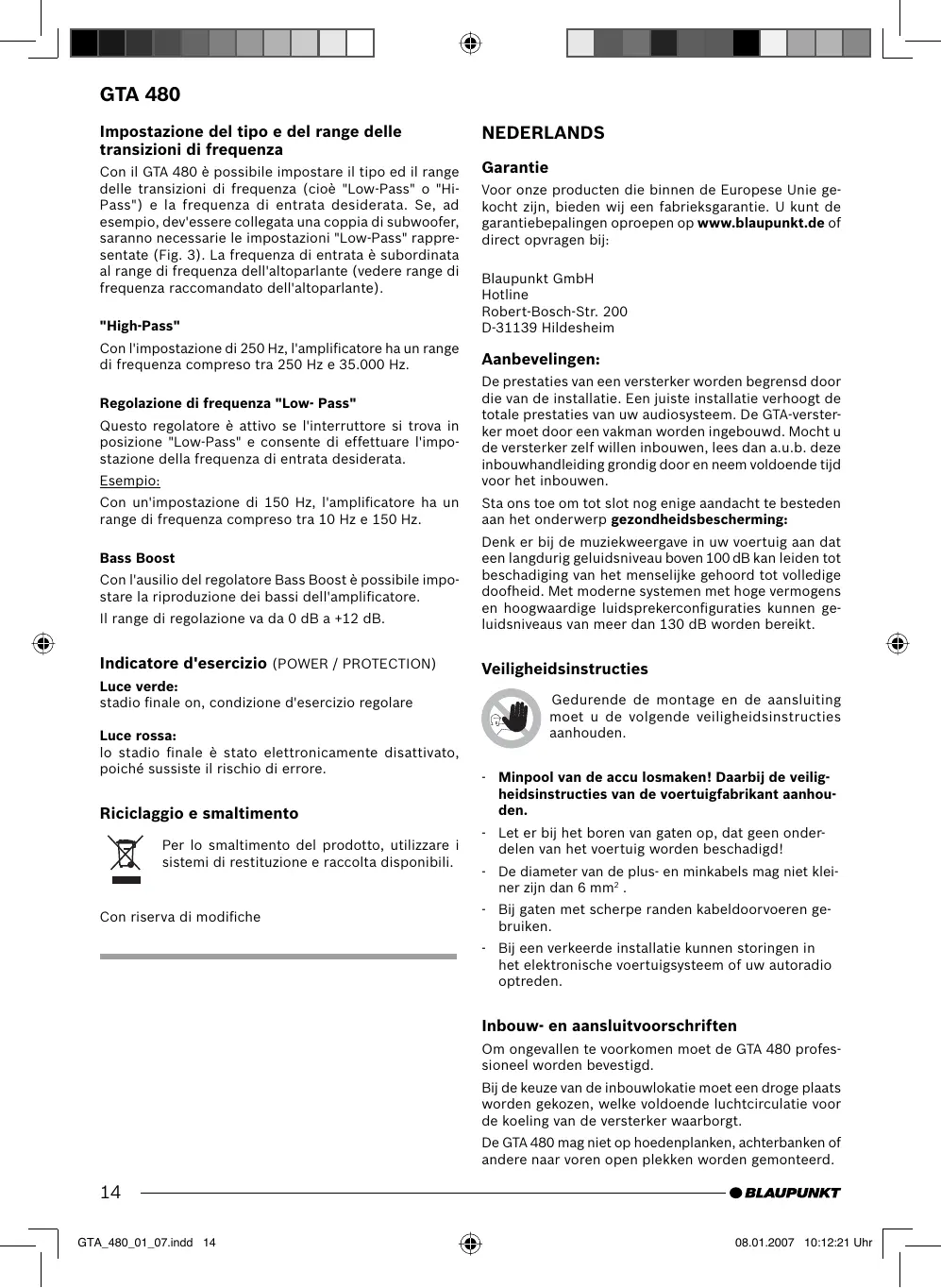

Garantie Voor onze producten die binnen de Europese Unie gekocht zijn, bieden wij een fabrieksgarantie. U kunt de garantiebepalingen oproepen op www.blaupunkt.de of direct opvragen bij:

De prestaties van een versterker worden begrensd door die van de installatie. Een juiste installatie verhoogt de totale prestaties van uw audiosysteem. De GTA-versterker moet door een vakman worden ingebouwd. Mocht u de versterker zelf willen inbouwen, lees dan a.u.b. deze inbouwhandleiding grondig door en neem voldoende tijd voor het inbouwen.

Con un'impostazione di 150 Hz, l'amplificatore ha un range di frequenza compreso tra 10 Hz e 150 Hz.

Sta ons toe om tot slot nog enige aandacht te besteden aan het onderwerp gezondheidsbescherming:

Regolazione di frequenza "Low- Pass" Questo regolatore è attivo se l'interruttore si trova in posizione "Low-Pass" e consente di effettuare l'impostazione della frequenza di entrata desiderata.

Il range di regolazione va da 0 dB a +12 dB.

Denk er bij de muziekweergave in uw voertuig aan dat een langdurig geluidsniveau boven 100 dB kan leiden tot beschadiging van het menselijke gehoord tot volledige doofheid. Met moderne systemen met hoge vermogens en hoogwaardige luidsprekerconfiguraties kunnen geluidsniveaus van meer dan 130 dB worden bereikt.

Indicatore d'esercizio (POWER / PROTECTION)

Veiligheidsinstructies

Con riserva di modifiche

Gedurende de montage en de aansluiting moet u de volgende veiligheidsinstructies aanhouden. - Minpool van de accu losmaken! Daarbij de veiligheidsinstructies van de voertuigfabrikant aanhouden. - Let er bij het boren van gaten op, dat geen onderdelen van het voertuig worden beschadigd! - De diameter van de plus- en minkabels mag niet kleiner zijn dan 6 mm2 . - Bij gaten met scherpe randen kabeldoorvoeren gebruiken. - Bij een verkeerde installatie kunnen storingen in het elektronische voertuigsysteem of uw autoradio optreden.

Inbouw- en aansluitvoorschriften Om ongevallen te voorkomen moet de GTA 480 professioneel worden bevestigd. Bij de keuze van de inbouwlokatie moet een droge plaats worden gekozen, welke voldoende luchtcirculatie voor de koeling van de versterker waarborgt. De GTA 480 mag niet op hoedenplanken, achterbanken of andere naar voren open plekken worden gemonteerd.

14 GTA_480_01_07.indd 14

08.01.2007 10:12:21 Uhr

GTA 480 De montagevlakken moeten geschikt zijn voor de bevestiging van de meegeleverde schroeven en een goede houvast bieden. De stroomkabel van de versterker moet maximaal 30 cm vanaf de accu voorzien zijn van een zekering, om de accu van het voertuig te beschermen in geval van een kortsluiting tussen vermogensversterker en de accu. De zekering van de versterker beschermt alleen de versterker zelf, niet de accu van het voertuig. Luidsprekers met 2-4 Ω impedantie gebruiken (zie tabel resp. inbouwtekening). Rekening houden met max. belastbaarheid (muziekvermogen). Luidspreker niet op de massa aansluiten, alleen de gemarkeerde klemmen gebruiken.

Versterker GTA 480 De versterker is geschikt voor aansluiting op autoradio's met cinch-aansluiting. Voor de aansluiting op autoradio´s met ISO-aansluiting de Blaupunkt ISO-Cinch adapter gebruiken (7 607 893 093 of 7 607 855 094).

Toepassingsmogelijkheden en aansluiten van de luidsprekers: Quadro-modus Max power

Hoogdoorlaatfilter (high pass)

Plus- / min/ aansluiting - Wij raden een minimale afstand van 6 mm2 aan. - Een in de handel verkrijgbare pluskabel aansluiten op de accu en via zekeringhouder aansluiten. - Bij gaten met scherpe randen kabeldoorvoeren gebruiken. - Een in de handel verkrijgbare minkabel op een stoorvrij massapunt (carrosserieschroef, carrosserieplaatwerk) goed vastschroeven (niet aan de minpool van de accu). - Contactoppervlakken van het massapunt blank maken en met grafietvet invetten.

Geïntegreerde zekeringen (Fuse)

RMS power volgens CEA-2006 ( < 1% verv. / +14,4 V) Frequentiebereik

2 Ω (4 Ω bij brugbedrijf)

0,3 - 8 V Ingangsgevoeligheid Direct Aux IN Laagdoorlaatfilter (low pass)

De in de versterker geïntegreerde zekeringen (Fuse) beschermen de eindtrap en het volledige elektrische systeem in geval van een storing. Bij toepassing van een zekering die kan worden vervangen nooit zekeringen overbruggen of vervangen door typen met een hogere stroom. Aansluitvoorbeelden Aansluiting van de voedingsspanning fig. 2 Aansluiting op de autoradio met cinch-uitgang fig. 3 Luidsprekeraansluitingen fig. 4/5 Direct Aux Inputfig. 6, 6a High-Input fig. 7

+12V Remote-aansluiting van de versterker verbinden met schakelbare 12 Volts-spanningsbron Op deze manier kan de versterker via de aan-/uitschakelaar van de radio worden in- en uitgeschakeld.

15 GTA_480_01_07.indd 15

08.01.2007 10:12:21 Uhr

GTA 480 Hoogvermogen-aansluitingen (High Input)

Luidsprekeraansluitingen

De versterker beschikt over hoogvermogen-aansluitingen (High Input) om op radio’s zonder voorversterkeruitgangen te kunnen worden aangesloten (fig. 7). Op deze manier kan de versterker direct op de luidsprekeruitgangen van de radio worden aangesloten.

(Wanneer de versterker in een brugschakeling wordt opgenomen, hier direct verder gaan met de paragraaf "Overbrugde luidsprekeraansluitingen").

Direct Aux Input-aansluiting Aansluitmogelijkheid wanneer de AUX-ingang van de autoradio niet aanwezig of bezet is Hier kunt u verschillende NF-bronnen, bijvoorbeeld een MP3-speler of mobiel navigatieapparaat, direct met een 3,5mm-jackstekker naar keuze Direct Aux Input-ingang. Alle signaalbronnen zijn zo tegelijk te horen en hun volume wordt telkens op het bronapparaat geregeld. Let op: Bij inbouw en aansluiting moeten alle NF-bronnen op Uit staan! Inbouw jackstekkerkabel Gebruik voor de aansluiting onze 5m-jackstekkerkabel met bestelnummer 7 607 001 525.

Net als bij elk audiocomponent is de juiste polariteit van versterker en luidspreker van essentieel belang voor een goede basweergave. Daarom moet er bij het aansluiten op worden gelet dat de positieve aansluiting (+) van de versterker op de positieve aansluiting (+) van de luidspreker worden aangesloten, dit geldt ook voor de negatieve (-) aansluitingen. Daarnaast moet het linker versterkerkanaal met de linker luidspreker en het rechter versterkerkanaal met de rechter luidspreker worden verbonden. Overbrugde luidsprekeraansluitingen De GTA-versterker kan voor een mono-configuratie ook in een brugschakeling worden geschakeld. Op deze manier kan de versterker voor een of meerdere subwoofers resp. middentoonluidsprekers worden gebruikt. In deze configuratie telt de versterker het rechter en linker kanaal bij elkaar op tot een éénkanaalsuitgang (Mono-uitgang). Opmerking:

Als bijzonderheid heeft deze een aan-/uitschakelaar.

De versterker kan de rechter- en linker signaalinformatie alleen dan optellen wanneer zowel de rechter als de linker RCA-aansluiting is uitgevoerd.

Schakelstand UIT (•):

Bij het plaatsen en verwijderen van een niet-aangesloten NF-bron.

In brugschakeling moet de versterkerbelasting 4 Ohm of meer zijn. Een lagere last leidt tot oververhitting of uitschakeling van de versterker en kan leiden tot blijvende schade.

Schakelstand AAN (I / II): Alleen nadat er een NF-bron is aangesloten. Attentie: Zet de volumeregelaar bij het aansluiten altijd op het minimum en schakel de versterker uit.

Level regelaar Met behulp van de Level regelaar kan de ingangsgevoeligheid van de eindtrap op de uitgangsspanning van uw autoradio-voorversterkeruitgang worden aangepast. Het instelbereik loopt van 0,3 V tot 8 V. Bij aansluiten van een autoradio van een andere producent moet de ingangsgevoeligheid overeenkomstig de opgave van de producent worden aangepast. Hierbij nog enige belangrijke toelichtingen: Door de regelaar rechtsom te draaien wordt de ingangsgevoeligheid van de versterker verhoogt en daarmee ook het volume. Het gaat hier echter niet om een volumeregeling; in de eindstand kan geen hogere versterkerprestatie worden bereikt, ook wanneer dit in eerste instantie zo klinkt. Het systeem verhoogt slechts het volume, wanneer de radio omhoog wordt gedraaid.

Wijze en bereik van de frequentie-overgangen instellen Bij de GTA 480 kan de wijze van de frequentie-overgang (d.w.z. "Low-Pass" of "Hi-Pass") en de gewenste beginfrequentie worden ingesteld. Wanneer bijvoorbeeld een subwoofer- paar moet worden aangesloten, zijn de afgebeelde "Low-Pass"- instellingen noodzakelijk (Fig. 3). De beginfrequentie is afhankelijk van het frequentiebereik van de luidspreker (zie aanbevolen frequentiebereik van de luidspreker). "High-Pass" Bij de instelling van 250 Hz heeft de versterker een frequentiebereik van 250 Hz tot 35.000 Hz. "Low- Pass"- frequentieregeling Deze regelaar is actief, wanneer de schakelaar zich in de "Low-Pass" stand bevindt en maakt de instelling van de gewenste beginfrequentie mogelijk. Voorbeeld: Bij de instelling van 150 Hz heeft de versterker een frequentiebereik van 10 Hz tot 150 Hz.

16 GTA_480_01_07.indd 16

Met behulp van de Bass Boost regelaar kan de basweergave van de versterker worden ingesteld.

- Diametern på plus- och minuskablarna får inte vara under 6 mm2 .

Het instelbereik loopt van 0 dB tot +12 dB.

- Använd kabelgenomföringar för hål med vassa kanter.

Indicatie in bedrijf (POWER / PROTECTION)

- Om installationen görs på fel sätt kan det uppstå störningar i de elektroniska fordonssystemen eller i bilradion.

Groen lampje: Eindtrap aan, normale bedrijfstoestand. Rood lampje: Eindtrap is elektronisch uitgeschakeld vanwege storing.

Recycling en afvoeren Gebruik voor het afvoeren van het product de beschikbare retour- en verzamelsystemen.

Monterings- och anslutningsanvisningar Med tanke på säkerheten måste GTA 480 sättas fast på ett professionellt sätt. Välj en torr plats för installation, med tillräcklig luftcirkulation för att kyla förstärkaren. GTA 480 får inte monteras i bakvagnen, baksätet eller andra platser som är öppna framåt. Monteringsytan måste passa för urtag för de bifogade skruvarna och vara tillräckligt stark.

Wijzigingen voorbehouden
