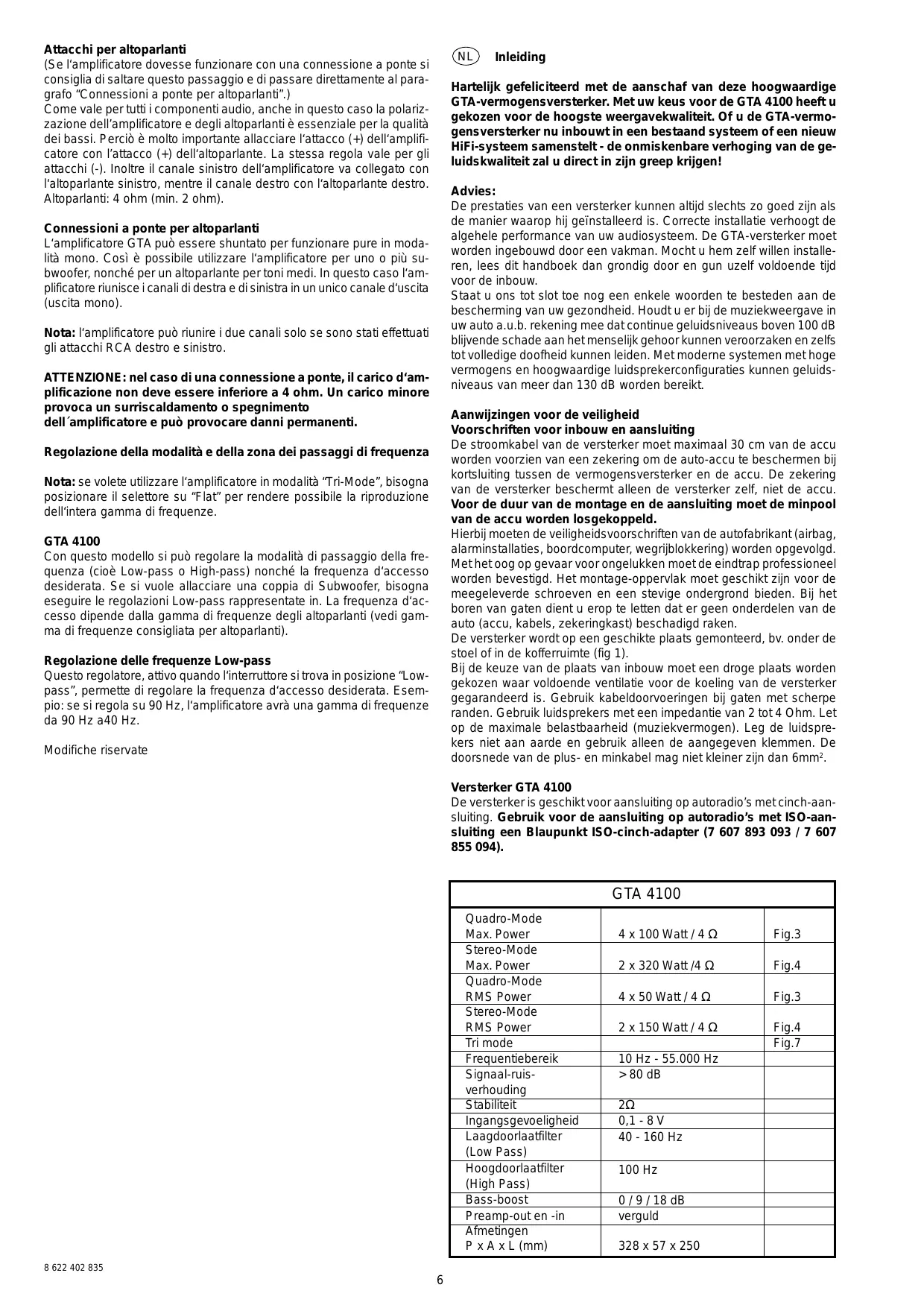

GEBRUIKSAANWIJZING GTA 4100 BLAUPUNKT
Hartelijk gefeliciteerd met de aanschaf van deze hoogwaardige GTA-vermogensversterker. Met uw keuze voor de GTA 4100 heeft u gekozen voor de hoogste weergavekwaliteit. Of u de GTA-vermogensversterker nu inbouwt in een bestaand systeem of een nieuw hi-fi-systeem samenstelt - de onmiskenbare verhoging van de geluidskwaliteit zult u direct in uw greep krijgen!
Advies:
De prestaties van een versterker kunnen altijd slechts zo goed zijn als de manier waarop hij geïnstalleerd is. Correcte installatie verhoogt de algehele performance van uw audiosysteem. De GTA-versterker dient te worden ingebouwd door een vakman. Mocht u hem zelf willen installeren, lees dit handboek dan grondig door en gun uzelf voldoende tijd voor de inbouw.
Staat u ons tot slot toe nog een enkel woord te besteden aan de bescherming van uw gezondheid. Houdt u er bij de muziekweergave in uw auto a.u.b. rekening mee dat continue geluidsniveaus boven 100 dB blijvende schade aan het menselijk gehoor kunnen veroorzaken en zelfs tot volledige doofheid kunnen leiden. Met moderne systemen met hoge vermogens en hoogwaardige luidsprekerconfiguraties kunnen geluidsniveaus van meer dan 130 dB worden bereikt.
Aanwijzingen voor de veiligheid
Voorschriften voor inbouw en aansluiting
De stroomkabel van de versterker dient maximaal 30 cm van de accu te worden voorzien van een zekering om de auto-accu te beschermen bij kortsluiting tussen de vermogensversterker en de accu. De zekering van de versterker beschermt alleen de versterker zelf, niet de accu. Voor de duur van de montage en de aansluiting dient de minpool van de accu te worden losgekoppeld.
Hierbij dienen de veiligheidsvoorschriften van de autofabrikant (airbag, alarminstallaties, boardcomputer, wegrijblokkering) te worden opgevolgd. Met het oog op gevaar voor ongelukken dient de eindtrap professioneel te worden bevestigd. Het montage-oppervlak dient geschikt te zijn voor de meegeleverde schroeven en een stevige ondergrond te bieden. Bij het boren van gaten dient u erop te letten dat er geen onderdelen van de auto (accu, kabels, zekeringkast) beschadigd raken.
De versterker dient op een geschikte plaat te worden gemonteerd, bv. onder de stoel of in de kofferruimte (fig 1).
Bij de keuze van de plaats van inbouw dient een droge plaats te worden gekozen waar voldoende ventilatie voor de koeling van de versterker gegarandeerd is. Gebruik kabeldoorvoeringen bij gaten met scherpe randen. Gebruik luidsprekers met een impedantie van 2 tot 4 Ohm. Let op de maximale belastbaarheid (muziekvermogen). Leg de luidsprekers niet aan aarde en gebruik alleen de aangegeven klemmen. De doorsnede van de plus- en minkabel mag niet kleiner zijn dan 6 mm².
Versterker GTA 4100
De versterker is geschikt voor aansluiting op autoradio's met cinch-aansluiting. Gebruik voor de aansluiting op autoradio's met ISO-aansluiting een Blaupunkt ISO-cinch-adapter (7 607 893 093 / 7 607 855 094).
| GTA 4100 |
| Quadro-Mode
Max. Power | 4 x 100 Watt / 4 Ω | Fig.3 |
| Stereo-Mode
Max. Power | 2 x 320 Watt /4 Ω | Fig.4 |
| Quadro-Mode
RMS Power | 4 x 50 Watt / 4 Ω | Fig.3 |
| Stereo-Mode
RMS Power | 2 x 150 Watt / 4 Ω | Fig.4 |
| Tri mode | | Fig.7 |
| Frequentiebereik | 10 Hz - 55.000 Hz | |
| Signaal-ruis-
verhouding | >80 dB | |
| Stabilititeit | 2Ω | |
| Ingangsgevoeligheid | 0,1 - 8 V | |
| Laagdoorlaatfilter
(Low Pass) | 40 - 160 Hz | |
| Hoogdoorlaatfilter
(High Pass) | 100 Hz | |
| Bass-boost | 0 / 9 / 18 dB | |
| Preamp-out en -in | verguld | |
| Afmetingen
P x A x L (mm) | 328 x 57 x 250 | |
Plus- / minaansluiting
Wij bevelen een minimale doorsnede van 6 mm² aan. Leg een in de handel verkrijgbare pluskabel waar de accu en sluit deze aan via een zekeringhouder. Gebruik kabeldoorvoeringen bij gaten met scherpe randen. Schroef een in de handel verkrijgbare minkabel stevig vast op een storingsvrij massapunt (carrosserieschroef, plaatstaal van de carrosserie - niet aan de minpool van de accu). Kras het metaal op het contactoppervlak van het massapunt blank en vet het in met grafietvet.
Geïntegreerde zekeringen (Fuse)
De in de versterker geïntegreerde zekeringen (Fuse) beschermen de eindtrap en het gehele elektrische systeem in geval van fouten. Overbrug nooit zekeringen wanneer u een reservezekering plaatst en vervang ze nooit door typen met een hoger ampèreage.
Aansluitvoorbeelden
Aansluiting van de voeding. Fig. 2
Voorbeelden van aansluiting van de luidsprekers. Fig. 3-7
Remote-aansluiting van de versterker verbinden met schakelbare 12 Volts-spanningsbron
Op deze manier kan de versterker via de aan-/uitschakelaar van de radio worden in- en uitgeschakeld.
Gain-regelaar
Met behulp van de gain-regelaar kan de ingangsgevoeligheid van de eindtrap worden aangepast aan de uitgangsspanning van de voorversterkeruitgang van uw autoradio. Het instelbereik verloopt van 0,1 tot 8 Volt. Wanneer een autoradio van een andere fabrikant wordt aangesloten, moet de ingangsgevoeligheid worden aangepast in overeenstemming met de gegevens van de fabrikant.
Nog enkele belangrijke aanwijzingen hierbij: Wanneer de regelaar met de klok mee wordt gedraaid, wordt de ingangsgevoeligheid van de versterker, en daarmee het volume, groter. Het betreft hier echter geen volumeregeling. In de eindpositie wordt geen hoger vermogen van de versterker bereikt, ook al klinkt dit aanvankelijk wel zo. Het volume wordt alleen sneller verhoogd wanneer de volumeregelaar van de radio hoger wordt gezet.
Tri-mode-luidsprekeraansluitingen
GTA-versterkers kunnen in een gecombineerde mono/stereomodus worden gebruikt (fig. 7). Op deze manier kan de versterker tegelijk met stereo-satellietluidsprekers (midden- en hogetoneluidsprekers) en een mono-subwoofer worden gebruikt. Deze aansluitingen zijn echter duurder, omdat er passieve scheidingsfilters voor nodig zijn (niet meegeleverd) die de verschillende frequentiegebieden verdelen over de luidsprekers.
ATTENTIE: In de Tri-mode (gecombineerde mono/stereomodus) moet de versterker minimaal worden belast met 2 Ohm (stereo-satellietluidsprekers), resp. 4 Ohm (mono-subwoofer). Een lagere impedantie leidt tot oververhitting van de versterker en kan blijvende schade veroorzaken.
Luidsprekeraansluitingen
(In het geval dat de versterker in brug moet worden geschakeld, begint u hier direct met de paragraaf „Overbrugde luidsprekeraansluiting“.)
Zoals bij iedere audiocomponent is de correcte polariteit van versterker en luidsprekers van essentieel belang voor een goede basweergave. Daarom moet er bij het aansluiten op worden gelet dat de positieve (+) aansluiting van de versterker met de positieve (+) aansluiting van de luidsprekers wordt verbonden. Voor de negatieve aansluitingen geldt hetzelfde. Bovendien moet het linker versterkerkanaal met de linker luidspreker en het rechter versterkerkanaal met de rechter luidspreker worden verbonden. Luidsprekers 4 Ohm (minimaal 2 Ohm).
Overbrugde luidsprekeraansluiting
De GTA-versterker kan voor een mono-configuratie ook in brug worden geschakeld. Op deze manier kan de versterker voor een of meer subwoofer, resp. een middentonenluidspreker worden gebruikt. In deze configuratie voegt de versterker het rechter- en het linkerkanaal samen tot een eenkanaals (mono-)uitgang.
Let op: De versterker kan de rechter- en de linkersignalen alleen samenvoegen wanneer zowel de rechter als de linker RCA-aansluiting is uitgevoerd.
ATTENTIE: In brugschakeling moet de impedantie 4 Ohm of meer bedragen. Een lage belasting leidt tot oververhitting of uitschakeling van de versterker en kan permanente schade veroorzaken.
Aard en omvang van de frequentie-overgangen instellen
Let op: Indien de versterker in de Tri-mode-configuratie moet worden gebruikt, moet de keuzeschakelaar voor de overgangsfrequenties in de "Flat"-stand staan om de weergave van het volledige frequentiebereik mogelijk te maken.
GTA 4100
Bij de GTA 4100 kan de aard van de frequentie-overgang (d.w.z. "high pass" of "low pass") en de gewenste aanvangsfrequentie worden ingesteld. Wanneer bijv. een paar subwoofers moet worden aangesloten, is de in fig. afgebeelde "low pass"-instelling vereist. De aanvangsfrequentie is afhankelijk van het frequentiebereik van de luidsprekers (zie aanbevolen frequentiebereik van de luidsprekers).
"Low pass"-frequentieregeling
Deze regelaar is actief indien de schakelaar zich in de „Low-Pass“-stand bevindt, en maakt de instelling van de gewenste aanvangsfrequentie mogelijk. Voorbeeld: Bij een instelling van 90Hz heeft de versterker een frequentiebereik van 90Hz tot 40Hz .
Wijzigingen voorbehouden!
