Merk	BLAUPUNKT
Model	VR 450 VELOCITY
Producttype	Audioversterker voor voertuig
Afmetingen (L x H x D)	232,6 x 59,5 x 480 mm
Voeding	12 V DC (accu voertuig)
Maximaal vermogen (4 Ohm)	4 x 100 W / 2 x 300 W
Maximaal vermogen (2 Ohm)	4 x 150 W / 2 x 400 W
Maximaal vermogen (1 Ohm)	4 x 200 W
RMS-vermogen (4 Ohm)	4 x 50 W / 2 x 150 W (THD 0,05 %)
RMS-vermogen (2 Ohm)	4 x 75 W / 2 x 200 W (THD 0,07 %)
RMS-vermogen (1 Ohm)	4 x 100 W (THD 0,08 %)
Frequentierespons (-3 dB)	10 Hz - 70 kHz
Signaal/ruisverhouding	> 95 dB
Ingangsgevoeligheid	0,3 - 8 V
Hoogdoorlaatfilter (HP)	40 - 250 Hz
Laagdoorlaatfilter (LP)	40 - 120 Hz (18 dB/oct)
Luidsprekerimpedantie	1 - 2 - 4 Ohm
Beveiliging	Ingebouwde zekeringen (FUSE)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen oplosmiddelen gebruiken.
Veiligheid	Accu loskoppelen voor installatie. Niet blootstellen aan vocht. Houd u aan de voorschriften van de voertuigfabrikant.
Reserveonderdelen en repareerbaarheid	Reservezekeringen: alleen aanbevolen typen gebruiken. Neem voor reparatie contact op met een erkende dealer.
Algemene informatie	Chroombehuizing, vergulde schroefverbindingen, MOSFET-transistors, ingebouwde subwooferversterker.

Veelgestelde vragen - VR 450 VELOCITY BLAUPUNKT

Wat zijn de bedrijfsmodi van de VR 450 VELOCITY versterker?

De versterker kan werken in stereo (4 kanalen), brugmodus (2 kanalen) of Tri-Mode (2 luidsprekers + 1 subwoofer). De crossover-schakelaars maken het mogelijk te kiezen tussen laagdoorlaat (LP), hoogdoorlaat (HP) of fullrange (FULL).

Kan ik luidsprekers gebruiken met een impedantie van 1 ohm?

Ja, de versterker is stabiel op 1 ohm, maar alleen in stereo. Het maximale vermogen is dan 4 x 200 W (max) en 4 x 100 W (RMS).

Hoe sluit ik de voeding van de versterker aan?

Gebruik een positieve kabel met een minimale doorsnede van 16 mm², verbonden met de accu via een zekeringhouder dicht bij de accu. De negatieve kabel moet worden aangesloten op een schoon massapunt (carrosseriebout), niet rechtstreeks op de accu. Koppel de accu los voordat u werkzaamheden uitvoert.

Hoe stel ik de gain (GAIN) in?

De gain-instelling past de ingangsgevoeligheid (0,3 tot 8 V) aan de uitgangsspanning van de autoradio aan. Draai de potentiometer totdat u een helder geluid zonder vervorming hoort. Deze instelling is geen volumeregeling.

Wat betekent het rode POWER/PROTECT-lampje?

Een rood lampje geeft aan dat de versterker in beveiliging staat en elektronisch is uitgeschakeld vanwege een storing (kortsluiting, oververhitting, enz.). Controleer de aansluitingen en de luidsprekers. Een groen lampje geeft normaal gebruik aan.

Kan ik meerdere versterkers met elkaar verbinden?

Ja, de versterker heeft preamp-uitgangen (Cinch) waarmee u meerdere versterkers kunt koppelen. Gebruik kwaliteits-RCA-kabels om de uitgang van de ene versterker op de ingang van de andere aan te sluiten.

Welke soorten zekeringen worden gebruikt en hoe vervang ik ze?

De versterker is uitgerust met ingebouwde zekeringen (FUSE) van het standaardtype. Gebruik voor vervanging alleen zekeringen met dezelfde nominale waarde. Nooit overbruggen of een zekering met een hogere stroomwaarde gebruiken.

Wat is de aanbevolen kabeldoorsnede voor de luidsprekers?

De aanbevolen maximale doorsnede is 16 mm². Gebruik speciale aansluitklemmen en sluit de luidsprekers nooit aan op de massa van het voertuig.

Hoe stel ik de hoogdoorlaat- en laagdoorlaatfilters in?

Gebruik de crossover-schakelaar om LP (laagdoorlaat) of HP (hoogdoorlaat) te selecteren. Met de frequentiepotentiometer kunt u de afsnijfrequentie instellen tussen 40 en 250 Hz (HP) of 40 en 120 Hz (LP).

Waar kan ik aanvullende informatie vinden over de Velocity-serie?

Raadpleeg de officiële website: http://www.velocity.de. Daar vindt u details over de producten, erkende dealers en updates.

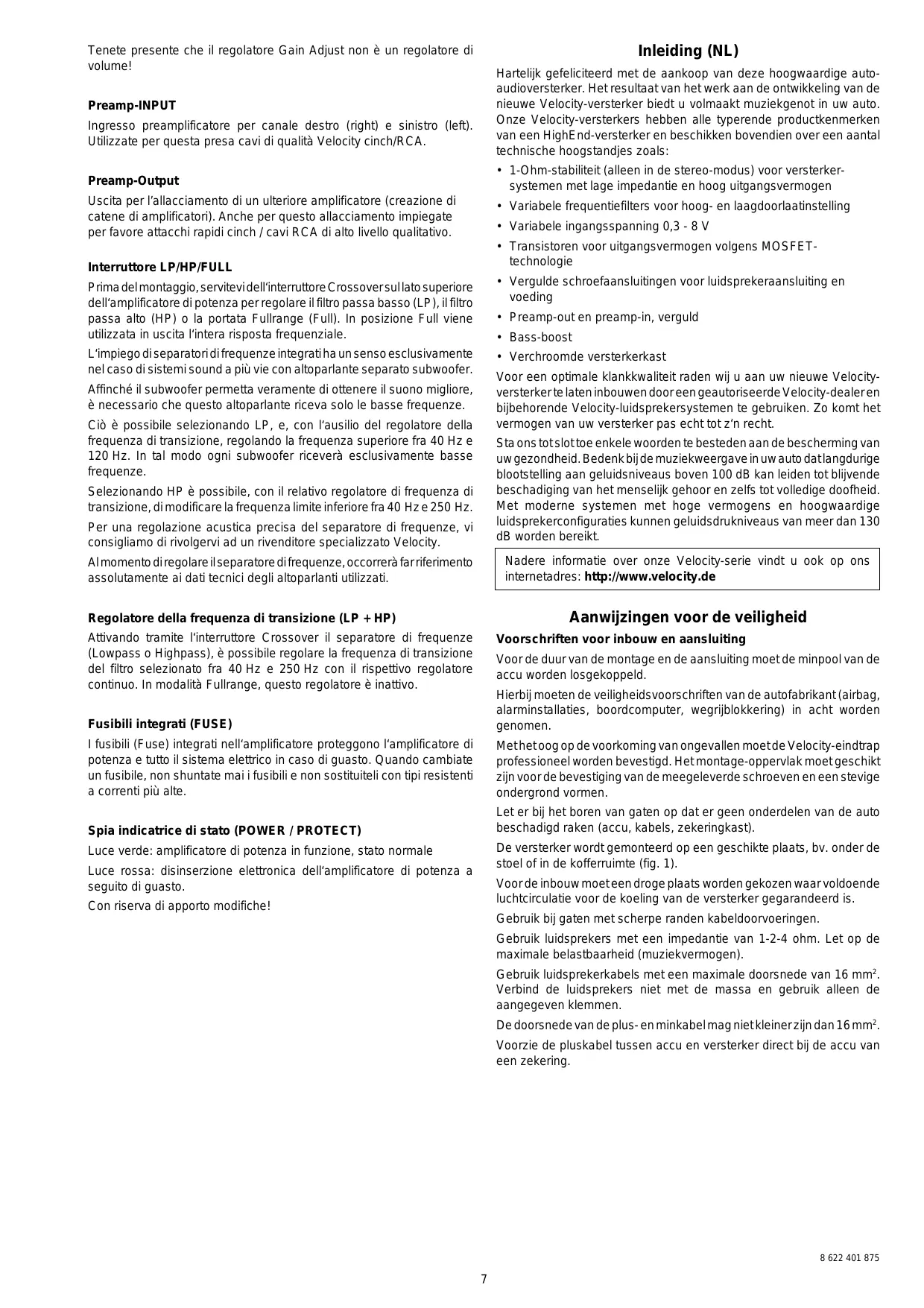

GEBRUIKSAANWIJZING VR 450 VELOCITY BLAUPUNKT

Hartelijk gefeliciteerd met de aankoop van deze hoogwaardige auto-audioversterker. Het resultaat van het werk aan de ontwikkeling van de Velocity-versterker biedt u volmaakt muziekgenot in uw auto. Onze Velocity-versterkers hebben alle toonaangevende productkenmerken van een HighEnd-versterker en beschikken bovendien over een aantal technische hoogstandjes zoals:

• 1-Ohm-stabiliteit (alleen in de stereo-modus) voor versterkersystemen met lage impedantie en hoog uitgangsvermogen
• Variabele frequentiefilters voor hoog- en laagdoorlaatinstelling
• Variabele ingangsspanning 0,3 - 8 V
• Transistoren voor uitgangsvermogen volgens MOSFET-technologie
• Vergulde schroefaansluitingen voor luidsprekeraansluiting en voeding
• Preamp-out en preamp-in, verguld
• Bass-boost
• Verchroomde versterkerkast

Voor een optimale klankkwaliteit raden wij u aan uw nieuwe Velocity-versterker te laten inbouwen door een geautoriseerde Velocity-dealer en bijbehorende Velocity-luidsprekersystemen te gebruiken. Zo komt het vermogen van uw versterker pas echt tot zijn recht.

Sta ons tot slot toe enkele woorden te besteden aan de bescherming van uw gezondheid. Bedenk bij de muziekweergave in uw auto dat langdurige blootstelling aan geluidsniveaus boven 100 dB kan leiden tot blijvende beschadiging van het menselijk gehoor en zelfs tot volledige doofheid. Met moderne systemen met hoge vermogens en hoogwaardige luidsprekerconfiguraties kunnen geluidsdrukniveaus van meer dan 130 dB worden bereikt.

Nadere informatie over onze Velocity-serie vindt u ook op ons internetadres: http://www.velocity.de

Aanwijzingen voor de veiligheid

Voorschriften voor inbouw en aansluiting

Voor de duur van de montage en de aansluiting moet de minpool van de accu worden losgekoppeld.

Hierbij moeten ook de veiligheidsvoorschriften van de autofabrikant (airbag, alarminstallaties, boardcomputer, wegrijblokkering) in acht worden genomen.

Met het oog op de voorkoming van ongevallen moet de Velocity-eindtrap professioneel worden bevestigd. Het montage-oppervlak moet geschikt zijn voor de bevestiging van de meegeleverde schroeven en een stevige ondergrond vormen.

Let er bij het boren van gaten op dat er geen onderdelen van de auto beschadigd raken (accu, kabels, zekeringkast).

De versterker moet worden gemonteerd op een geschikte plaats, bv. onder de stoel of in de kofferruimte (fig. 1).

Voor de inbouw moet een droge plaats worden gekozen waar voldoende luchtcirculatie voor de koeling van de versterker gegarandeerd is.

Gebruik bij gaten met scherpe randen kabeldoorvoeringen.

Gebruik luidsprekers met een impedantie van 1-2-4 ohm. Let op de maximale belastbaarheid (muziekvermogen).

Gebruik luidsprekerkabels met een maximale doorsnede van 16mm² . Verbind de luidsprekers niet met de massa en gebruik alleen de aangegeven klemmen.

De doorsnede van de plus- en minkabel mag niet kleiner zijn dan 16mm²

Voorzie de pluskabel tussen accu en versterker direct bij de accu van een zekering.

Velocity Reference versterker VR 450

De versterker is geschikt voor aansluiting op autoradio's met cinch-aansluiting.

Gebruik voor aansluiting op autoradio's met ISO-aansluiting Blaupunkt ISO-cinch-adapters.

Toepassings- en schakelingsmogelijkheden

	VR 450
Max Power 4 Ohm	4x100 / 2x300 Watt	Fig. 5
Max Power 2 Ohm	4x150 / 2x400 Watt	Fig. 5
Max Power 1 Ohm	4x200 Watt	Fig. 5
RMS Power 4 Ohm	4x50 / 2x150 Watt (THD @ 0,05 %)	Fig. 5
RMS Power 2 Ohm	4x75 / 2x200 Watt (THD @ 0,07 %)	Fig. 5
RMS Power 1 Ohm	4x100 Watt (THD @ 0,08 %)	Fig. 5
Frequentie- omvang -3 dB	10 Hz - 70 kHz
Signaal-ruis- verhouding	>95 dB
Ingangs- gevoeligheid	0,3 - 8 V
Hoogdoorlaat- filter (high pass)	40 - 250 Hz
Laagdoorlaat- filter (low pass)	40 - 120 Hz (18 dB / Oct.)
Afmetingen bxhxd (mm)	232,6 x 59,5 x 480

Tri-Mode

U kunt twee luidsprekers gebruiken en tegelijkertijd een derde luidspreker met monoweergave (brugfunctie) eraan toevoegen.

Plus-/minaansluiting

Wij bevelen een minimale doorsnede aan van 16mm² . Verbind een in de handel verkrijgbare pluskabel met de accu en sluit deze aan via de zekeringhouder. Sluit de zekeringhouder aan in de nabijheid van de accu.

Gebruik kabeldoorvoeringen bij gaten met scherpe randen. Schroef een in de handel verkrijgbare minkabel stevig vast aan een storingsvrij massapunt (carrosserieschroef, plaatstaal van de carrosserie), niet aan de minpool van de accu. Krab het contactoppervlak van het massapunt blank en vet het in met grafietvet.

Voorbeelden voor aansluiting

Aansluiting op de voeding. fig. 2

Aansluiting op autoradio's met cinch-uitgang. fig. 3

Aansluiting op autoradio's met luidsprekeruitgang. fig. 4

Voorbeelden van aansluiting van de luidsprekers. fig. 5

Bij aansluiting via de cinch- of luidsprekeruitgang van de autoradio moet de schakelkabel worden aangesloten. +12V

Regelaar (GAIN)

Met behulp van de gain-regelaar kan de ingangsgevoeligheid van de Velocity-eindtrap worden aangepast aan de uitgangsspanning van de voorversterkeruitgang van uw autoradio.

De waarde is instelbaar tussen 0,3 en 8 V.

Wanneer een autoradio van een andere fabrikant wordt aangesloten, moet de ingangsgevoeligheid worden aangepast in overeenstemming met de opgaven van de fabrikant.

Houd er rekening mee dat de gain adjust-regelaar geen volume-instelling is!

Preamp-INPUT

Voorversterkeringang voor rechter- (right) en linkerkanaal (left). Gebruik voor deze aansluiting hoogwaardige Velocity cinch/RCA-kabels.

Preamp-OUTPUT

Uitgang voor aansluiting van een tweede versterker (opbouw van amplifier-ketens). Ook voor deze aansluiting hoogwaardige velocity-cinch / RCA-kabel gebruiken s.v.p.

LP/HP/FULL-schakelaar

Kies vóór de montage met de crossover-schakelaar op de bovenkant van de eindtrap om het laagdoorlaatfilter (LP), het hoogdoorlaatfilter (HP) of full range (FULL) in te stellen. Bij de positie FULL worden de volledige frequentie-omvang bij de uitgang gebruikt.

Het gebruik van de geïntegreerde frequentie-doorlaatfilters is vooral zinvol bij meerweg-geluidssystemen met (APpe subwoofer.

Om een subwoofer zinvol te gebruiken en daarmee de beste klank te bereiken, is het noodzakelijk deze van bepaalde frequenties af te sluiten zodat alleen de lage frequenties (bassen) eraan worden doorgegeven.

Kies hiervoor LP en stel m.b.v. de overgangsfrequentieregelaar de bovenste frequentie in tussen 40Hz en 120Hz . Hiermee worden elke subwoofer optimaal afgesloten van hogere frequenties.

Bij de keuze HP kan met de bijbehorende overgangsfrequentieregelaar de onderste grensfrequentie worden gevarieerd tussen 40Hz en 250Hz

Voor de exacte akoestische afregeling van de frequentie-doorlaatfilters raden wij u aan advies in te winnen bij een Velocity-dealer.

De technische gegevens van de aangesloten luidsprekers moeten bij de afstemming van de frequentiefilters beslist in acht worden genomen.

Overgangsfrequentieregelaars (LP + HP)

Wanneer via de crossover-schakelaar het frequentie-doorlaatfilter geactiveerd is (lowpass of highpass), kan de overgangsfrequentie van het desbetreffende filter met de overeenkomstige regelaar traploos worden ingesteld tussen 40Hz en 250Hz . Bij fullrange-weergave heeft deze regelaar geen functie.

Geïntegreerde zekeringen (FUSE)

De in de versterker geïntegreerde zekeringen beschermen de eindtrap en het gehele elektrische systeem in geval van storingen. Wanneer een zekering wordt vervangen, mogen nooit zekeringen worden overbrugd of worden vervangen door types met een hogere stroomsterkte.

Aanduiding bedrijfstoestand (POWER / PROTECT)

Groen lampje: eindtrap aan, reguliere bedrijfstoestand;

Rood lampje: eindtrap is elektronisch uitgeschakeld omdat een storing is opgetreden.

Wijzigingen voorbehouden!
