VR 450 VELOCITY - Audioverstärker BLAUPUNKT - Kostenlose Bedienungsanleitung

Marke	BLAUPUNKT
Modell	VR 450 VELOCITY
Produkttyp	Audioverstärker für Fahrzeuge
Abmessungen (L x H x T)	232,6 x 59,5 x 480 mm
Stromversorgung	12 V DC (Fahrzeugbatterie)
Max. Leistung (4 Ohm)	4 x 100 W / 2 x 300 W
Max. Leistung (2 Ohm)	4 x 150 W / 2 x 400 W
Max. Leistung (1 Ohm)	4 x 200 W
RMS-Leistung (4 Ohm)	4 x 50 W / 2 x 150 W (THD 0,05 %)
RMS-Leistung (2 Ohm)	4 x 75 W / 2 x 200 W (THD 0,07 %)
RMS-Leistung (1 Ohm)	4 x 100 W (THD 0,08 %)
Frequenzgang (-3 dB)	10 Hz - 70 kHz
Signal-Rausch-Verhältnis	> 95 dB
Eingangsempfindlichkeit	0,3 - 8 V
Hochpassfilter (HP)	40 - 250 Hz
Tiefpassfilter (LP)	40 - 120 Hz (18 dB/oct)
Lautsprecherimpedanz	1 - 2 - 4 Ohms
Schutz	Integrierte Sicherungen (FUSE)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Vor der Installation die Batterie abklemmen. Nicht Feuchtigkeit aussetzen. Die Anweisungen des Fahrzeugherstellers beachten.
Ersatzteile und Reparierbarkeit	Ersatzsicherungen: Nur empfohlene Typen verwenden. Für Reparaturen wenden Sie sich an einen autorisierten Händler.
Allgemeine Informationen	Verchromtes Gehäuse, vergoldete Schraubanschlüsse, MOS-Transistoren, integrierter Subwoofer-Verstärker.

Häufig gestellte Fragen - VR 450 VELOCITY BLAUPUNKT

Welche Betriebsmodi hat der Verstärker VR 450 VELOCITY?

Der Verstärker kann im Stereo-Modus (4 Kanäle), im Brückenmodus (2 Kanäle) oder im Tri-Mode (2 Lautsprecher + 1 Subwoofer) betrieben werden. Mit den Crossover-Schaltern kann zwischen Tiefpassfilter (LP), Hochpassfilter (HP) oder Fullrange (FULL) gewählt werden.

Kann ich Lautsprecher mit einer Impedanz von 1 Ohm verwenden?

Ja, der Verstärker ist bei 1 Ohm stabil, jedoch nur im Stereo-Modus. Die maximale Leistung beträgt dann 4 x 200 W (max) und 4 x 100 W (RMS).

Wie schließe ich die Stromversorgung des Verstärkers an?

Verwenden Sie ein Pluskabel mit einem Mindestquerschnitt von 16 mm², das über eine Sicherungshalterung in der Nähe der Batterie mit der Batterie verbunden wird. Das Minuskabel muss an einem sauberen Massepunkt (Karosserieschraube) angeschlossen werden, nicht direkt an der Batterie. Vor allen Arbeiten die Batterie abklemmen.

Wie stelle ich den Gain (GAIN) ein?

Die Gain-Einstellung passt die Eingangsempfindlichkeit (0,3 bis 8 V) an die Ausgangsspannung des Autoradios an. Drehen Sie das Potentiometer, bis ein klarer Klang ohne Verzerrungen erreicht ist. Diese Einstellung ist keine Lautstärkeregelung.

Was bedeutet die rote POWER/PROTECT-Leuchte?

Eine rote Leuchte zeigt an, dass der Verstärker im Schutzmodus ist und aufgrund eines Fehlers (Kurzschluss, Überhitzung usw.) elektronisch getrennt wurde. Überprüfen Sie die Anschlüsse und die Lautsprecher. Eine grüne Leuchte zeigt normalen Betrieb an.

Kann ich mehrere Verstärker miteinander verbinden?

Ja, der Verstärker verfügt über Vorverstärkerausgänge (Cinch), mit denen mehrere Verstärker verkettet werden können. Verwenden Sie hochwertige RCA-Kabel, um den Ausgang eines Verstärkers mit dem Eingang eines anderen zu verbinden.

Welche Sicherungstypen werden verwendet und wie tauscht man sie aus?

Der Verstärker ist mit integrierten Standardsicherungen (FUSE) ausgestattet. Verwenden Sie zum Austausch nur Sicherungen mit dem gleichen Nennwert. Niemals überbrücken oder eine Sicherung mit höherem Strom verwenden.

Welcher Kabelquerschnitt wird für die Lautsprecher empfohlen?

Der empfohlene maximale Querschnitt beträgt 16 mm². Verwenden Sie dafür vorgesehene Anschlüsse und schließen Sie die Lautsprecher niemals an die Fahrzeugmasse an.

Wie stelle ich die Hoch- und Tiefpassfilter ein?

Verwenden Sie den Crossover-Schalter, um LP (Tiefpass) oder HP (Hochpass) auszuwählen. Mit dem Frequenzregler können Sie die Grenzfrequenz zwischen 40 und 250 Hz (HP) oder 40 und 120 Hz (LP) einstellen.

Wo finde ich weitere Informationen zur Velocity-Reihe?

Besuchen Sie die offizielle Website: http://www.velocity.de. Dort finden Sie Details zu den Produkten, autorisierten Händlern und Updates.

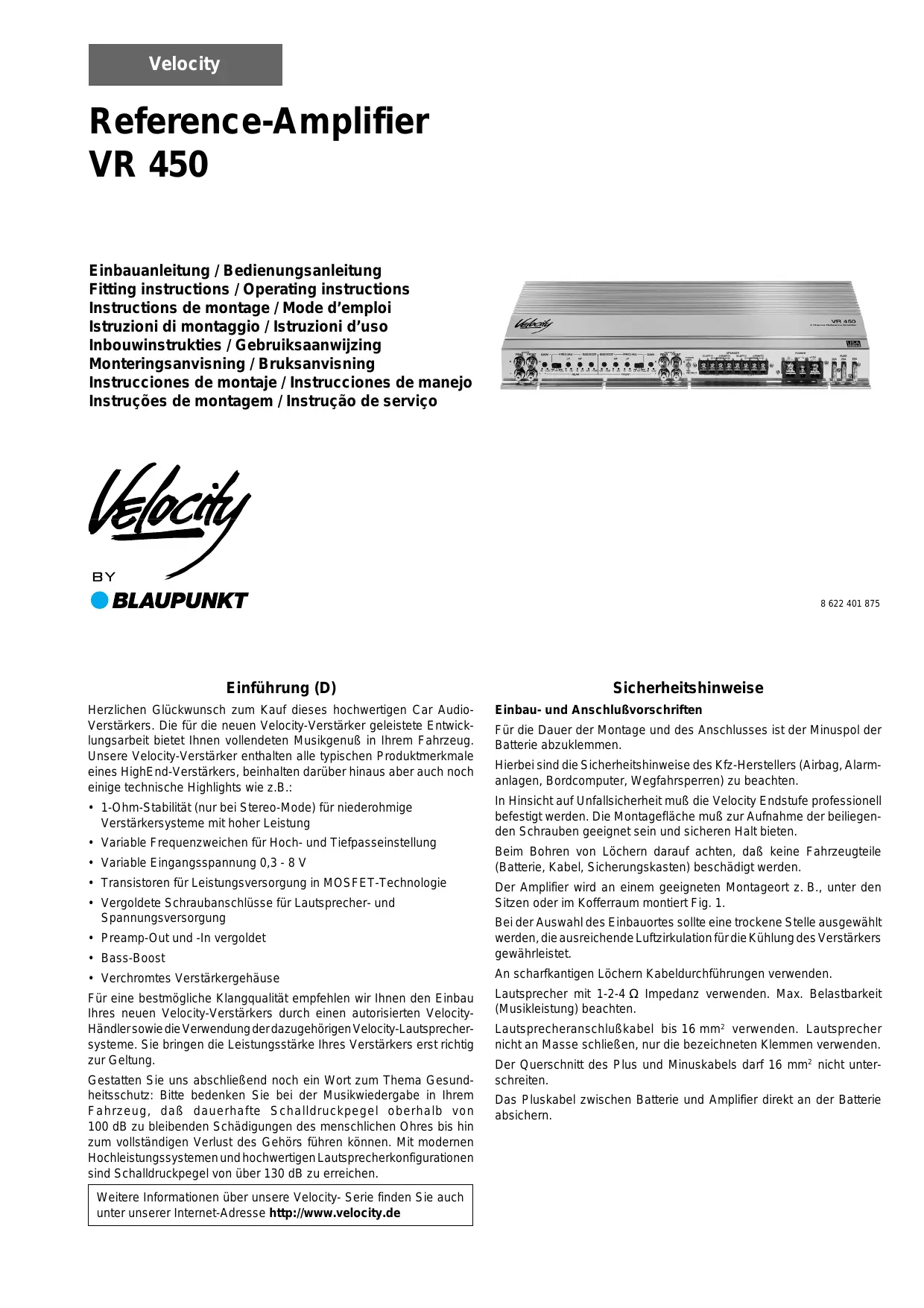

BEDIENUNGSANLEITUNG VR 450 VELOCITY BLAUPUNKT

Herzlichen Glückwunsch zum Kauf dieses hochwertigen Car-Audio-Verstärkers. Die für die neuen Velocity-Verstärker geleistete Entwicklungsarbeit bietet Ihnen vollendeten Musikgenuss in Ihrem Fahrzeug. Unsere Velocity-Verstärker enthalten alle typischen Produktmerkmale eines HighEnd-Verstärkers, beinhalten darüber hinaus aber auch noch einige technische Highlights wie z.B.:

• 1-Ohm-Stabilität (nur bei Stereo-Mode) für niederohmige Verstärkersysteme mit hoher Leistung
• Variable Frequenzweichen für Hoch- und Tiefpass einstellung, variable Eingangsspannung 0,3-8 V
• Transistoren für Leistungsversorgung in MOSFET-Technologie
• Vergoldete Schraubanschlüsse für Lautsprecher- und Spannungsversorgung
• Preamp-Out und -In vergoldet
• Bass-Boost
• Verchromtes Verstärkergehäuse

Für eine bestmögliche Klangqualität empfehlen wir Ihnen den Einbau Ihres neuen Velocity-Verstärkers durch einen autorisierten Velocity-Händler sowie die Verwendung der dazugehörigen Velocity-Lautsprechersysteme. Sie bringen die Leistungsstärke Ihres Verstärkers erst richtig zur Geltung.

Gestatten Sie uns abschließend noch ein Wort zum Thema Gesundheitsschutz: Bitte bedenken Sie bei der Musikwiedergabe in Ihrem Fahrzeug, dass dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohres bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungssystemen und hochwertigen Lautsprecherkonfigurationen sind Schalldruckpegel von über 130 dB zu erreichen.

Weitere Informationen über unsere Velocity-Serie finden Sie auch unter unserer Internet-Adresse http://www.velocity.de

Sicherheitshinweise

Einbau- und Anschlussvorschriften

Für die Dauer der Montage und des Anschlusses ist der Minuspol der Batterie abzuklemmen.

Hierbei sind die Sicherheitshinweise des Kfz-Herstellers (Airbag, Alarmanlagen, Bordcomputer, Wegfahrsperren) zu beachten.

In Hinsicht auf Unfallsicherheit muss die Velocity Endstufe professionell befestigt werden. Die Montagefläche muss zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten.

Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile (Batterie, Kabel, Sicherungskasten) beschädigt werden.

Der Amplifier wird an einem geeigneten Montageort, z. B. unter den Sitzen oder im Kofferraum, montiert (Fig. 1).

Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt werden, die ausreichende Luftzirkulation für die Kühlung des Verstärkers gewährleistet.

An scharfkantigen Löchern Kabeldurchführungen verwenden.

Lautsprecher mit 1-2-4 Ω Impedanz verwenden. Max. Belastbarkeit (Musikleistung) beachten.

Lautsprecheranschlusskabel bis 16 mm² verwenden. Lautsprecher nicht an Masse schließen, nur die bezeichneten Klemmen verwenden.

Der Querschnitt des Plus- und Minuskabels darf 16 mm² nicht unterschreiten.

Das Pluskabel zwischen Batterie und Amplifier direkt an der Batterie absichern.

Velocity Reference Amplifier VR 450

Der Amplifier eignet sich zum Anschluss an Autoradios mit Cinch-Anschluss.

Für den Anschluss an Autoradios mit ISO-Anschluss Blaupunkt ISO-Cinch Adapter verwenden.

Einsatzmöglichkeiten und Lautsprecheranschluss:

	VR 450
Max Power 4 Ohm	4x100 / 2x300 Watt	Fig. 5
Max Power 2 Ohm	4x150 / 2x400 Watt	Fig. 5
Max Power 1 Ohm	4x200 Watt	Fig. 5
RMS Power 4 Ohm	4x50 / 2x150 Watt (THD @ 0,05 %)	Fig. 5
RMS Power 2 Ohm	4x75 / 2x200 Watt (THD @ 0,07 %)	Fig. 5
RMS Power 1 Ohm	4x100 Watt (THD @ 0,08 %)	Fig. 5
Frequenzgang - 3 dB	10 Hz - 70 kHz
Signal-Rausch- abstand	>95 dB
Eingangs- empfindlichkeit	0,3 - 8 V
Hochpassfilter (High Pass)	40 - 250 Hz
Tiefpassfilter (Low Pass)	40 - 120 Hz (18 dB / Oct.)
Abmessungen BxHxT (mm)	232,6 x 59,5 x 480

Tri-Mode

Sie können 2 Lautsprecher betreiben und gleichzeitig einen dritten Lautsprecher im Mono-Betrieb (Brückenbetrieb) dazuschalten.

Plus-/Minus-Anschluss

Wir empfehlen einen Mindestquerschnitt von 16 mm². Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschließen. Den Sicherungshalter in der Höhe der Batterie anschließen.

An scharfkantigen Löchern Kabeldurchführungen verwenden. Handelsübliche Minuskabel an einen störfreien Massepunkt (Karosserieschraube, Karosserieblech) sicher anschrauben (nicht am Minuspol der Batterie). Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten.

Anschlussbeispiele

Anschluss der Spannungsversorgung. Fig. 2

Anschluss an Autoradios mit Cinch-Ausgang .....................Fig. 3

Anschluss an Autoradios mit Lautsprecher-Ausgang ............Fig. 4

Lautsprecheranschlüsse Fig. 5

Beim Anschluss über die Cinch- oder Lautsprecherbuchsen des Autora

dos muss die Schaltleitung angeschlossen werden.

Regler GAIN

Mit Hilfe des Gain Reglers kann die Eingangsempfindlichkeit der Velocity Endstufe an die Ausgangsspannung Ihres Autoradio-Vorverstärkerausganges angepasst werden.

Der Einstellbereich reicht von 0,3 V bis 8 V.

Bei Anschluss eines Autoradios anderer Hersteller ist die Eingangsempfindlichkeit entsprechend den Herstellerangaben anzupassen.

Bitte beachten Sie, dass der Gain Adjust Regler keine Lautstärkeeinstellung ist!

Preamp - INPUT

Vorverstärker-Eingang für rechten (right) und linken (left) Kanal. Verwenden Sie für diesen Anschluss hochwertige Velocity-Cinch-/RCA-Kabel.

Preamp - OUTPUT

Ausgang für den Anschluss eines weiteren Verstärkers (Bildung von Amplifier-Ketten). Verwenden Sie für diesen Anschluss ebenfalls hochwertige Velocity-Cinch-/RCA-Kabel.

LP / HP / FULL - Schalter

Selektieren Sie vor der Montage den Crossover-Schalter der Endstufe, um den Tiefpassfilter (LP), den Hochpassfilter (HP) oder Fullrange (Full) einzustellen. Bei der Position Full wird der volle Frequenzgang am Ausgang benutzt.

Der Einsatz der integrierten Frequenzweichen ist vor allem sinnvoll bei Mehrwege-Soundsystemen mit separatem Subwoofer.

Um einen Subwoofer sinnvoll zu betreiben und damit den besten Klang zu erreichen, ist es notwendig, diesen frequenzmäßig abzukoppeln, um ihm nur die tiefen (Bässe) Frequenzen zuzuführen.

Um dies zu tun, wählen Sie LP und regeln Sie mit Hilfe des Übergangsfrequenzreglers die obere Frequenz zwischen 40Hz und 120Hz. Somit wird jeder Subwoofer optimal abgekoppelt.

Bei der Selektion HP kann mit dem zugehörigen Übergangsfrequenzregler die untere Grenzfrequenz zwischen 40Hz und 250Hz variiert werden.

Zur genauen akustischen Abstimmung der Frequenzweiche empfehlen wir Ihnen die Beratung durch einen Velocity-Fachhändler.

Die technischen Daten der eingesetzten Lautsprecher müssen bei der Abstimmung der Frequenzweiche unbedingt berücksichtigt werden.

Übergangsfrequenzregler (LP + HP)

Ist über den Crossover-Schalter die Frequenzweiche aktiviert (Lowpass oder Highpass), kann mit dem entsprechenden Regler die Übergangsfrequenz des jeweiligen Filters zwischen 40Hz und 250Hz stufenlos eingestellt werden. Bei Fullrange-Betrieb ist dieser Regler ohne Funktion.

Integrierte Sicherungen (FUSE)

Die im Amplifier integrierten Sicherungen (Fuse) schützen die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherung niemals Sicherungen überbrücken oder gegen Typen mit höherem Strom auswechseln.

Betriebsanzeige (POWER / PROTECT)

Grünes Licht: Endstufe an, regulärer Betriebszustand

Rotes Licht: Endstufe ist elektronisch abgeschaltet, da ein Fehlerfall vorliegt. Änderungen vorbehalten!
