Produkttyp	Klasse-AB-DSP-Verstärker
Modell	GTD 1610 A
Marke	Blaupunkt
Abmessungen (B x H x T)	212,6 x 161,6 x 48,5 mm
Gewicht	1,05 kg
Betriebsspannung	10 – 14,4 V
DSP-Ausgangsleistung (RMS)	560 W gesamt
Leistung pro Kanal (4 Ohm, ≤1% THD+N)	8 x 35 W
Leistung pro Kanal (2 Ohm, ≤1% THD+N)	8 x 50 W
Klirrfaktor (THD)	≤0,1%
Dämpfungsfaktor	>70
Frequenzgang	10 Hz – 22 kHz
Abtastrate	96 kHz
Signal-Rauschabstand (Analog-Eingang)	100 dB
Eingänge	2x RCA/Aux, 6x High-Level, 1x optisch, 1x koaxial, Bluetooth
Ausgänge	10x RCA, 8x High-Level-Lautsprecher, 1x Remote-Out
Equalizer	31-Band-Equalizer
Frequenzweiche	Hochpass/Tiefpass (Butterworth, Flanke einstellbar)
Betriebstemperatur	0 °C – 70 °C
Lieferumfang	DSP, 8x Schrauben M3x6, 4x M4x18, 4x Montagewinkel, Fernbedienung (optional), USB-Kabel, 4P-Kabel, 2x 20P-Kabelbaum
Software-Kompatibilität	Windows XP oder höher

Häufig gestellte Fragen - GTD 1610 A BLAUPUNKT

Wie schließe ich den Verstärker GTD 1610 A an?

Trennen Sie vor der Installation die Fahrzeugbatterie ab. Verbinden Sie das rote Kabel mit +12V, das schwarze mit Masse (GND) und das blaue mit dem Remote-Ausgang des Radios. Nutzen Sie die mitgelieferten Kabelbäume und achten Sie auf korrekte Polarität.

Kann ich den Verstärker mit einem Werksradio verwenden?

Ja, der GTD 1610 A verfügt über 6 High-Level-Eingänge (Lautsprechereingänge) und eine automatische Einschaltfunktion (Auto Power On) über Hi-Level-Eingang oder ACC.

Was bedeutet die Schutz-LED an der Vorderseite?

Die Power- und Protection-LED zeigt den Betriebszustand an. Leuchtet sie rot, liegt ein Fehler vor (z. B. Kurzschluss, Überhitzung oder Unterspannung). Überprüfen Sie die Verkabelung und die Kühlung.

Wie kann ich die DSP-Software herunterladen?

Besuchen Sie www.blaupunkt.com und laden Sie die Software GTD 1610 A MPD 610 A MPD 1012 A.exe herunter. Sie benötigen einen PC mit Windows XP oder höher und ein USB-Kabel.

Welche Leistung hat der Verstärker an 4 Ohm?

Der DSP-Verstärker liefert 8 x 35 Watt RMS an 4 Ohm (≤1% THD+N) und 8 x 50 Watt RMS an 2 Ohm. Die maximale Gesamtleistung beträgt 560 Watt.

Kann ich mehrere Lautsprecherpaare anschließen?

Ja, der Verstärker hat 8 Kanäle (Ch1–Ch8) für High-Level-Lautsprecherausgänge sowie 10 RCA-Ausgänge für externe Endstufen. Jeder Kanal kann einzeln konfiguriert werden.

Welche Audioeingänge sind vorhanden?

Es gibt 2 RCA/Aux-Eingänge, 6 High-Level-Eingänge, 1 optischen (Toslink), 1 koaxialen Eingang sowie Bluetooth. Die Empfindlichkeit beträgt 300 mV (RCA) bzw. 2,5 V (High-Level).

Wie stelle ich die Frequenzweiche ein?

Verwenden Sie die DSP-Software oder die Taster am Gerät. Sie können Hochpass- und Tiefpassfilter mit Butterworth-Charakteristik und wählbarer Flanke (z. B. 12 dB/Oktave) einstellen.

Der Verstärker schaltet sich nicht ein – was tun?

Prüfen Sie die Masseverbindung, ob das Remote-Signal mindestens 5 V liefert, die Batteriespannung über 12 V liegt und die Sicherung intakt ist. Bei eingeschalteter Schutz-LED das Gerät neu starten.

Wie entsorge ich das Gerät fachgerecht?

Entsorgen Sie das Gerät nicht im Hausmüll. Nutzen Sie die örtlichen Rückgabe- und Sammelsysteme für Elektroschrott. Das Symbol der durchgestrichenen Mülltonne weist darauf hin.

BEDIENUNGSANLEITUNG GTD 1610 A BLAUPUNKT

BLAUPUNKT

CLASS-AB-VERSTÄRKER MIT DSP GTD 1610 A

Viel Spaß damit.

Dieses Gerät wurde gemäß den etablierten Sicherheitsrichtlinien hergestellt. Dennoch können Gefahren auftreten, wenn die Sicherheitshinweise in dieser Anleitung nicht beachtet werden. Diese Anleitung soll den Benutzer mit den wichtigen Funktionen des Geräts vertraut machen. Lesen Sie diese vor der Verwendung des Autoradios sorgfältig durch. Bewahren Sie diese Anleitung an einem leicht zugänglichen Ort auf. Beachten Sie außerdem die Anweisungen anderer Geräte, die in Verbindung mit diesem Gerät verwendet werden.

Sicherheitshinweise für die Installation

Beachten Sie stets die folgenden Sicherheitshinweise:

• Das Gerät muss so verwendet werden, dass die Sicherheit des Benutzers beim Führen des Fahrzeugs nicht beeinträchtigt wird. Es wird empfohlen, das Gerät an einem geeigneten Ort zu installieren. Während der Fahrt wird davon abgeraten, Anwendungen zu nutzen, die ablenken können. - Vor der Installation die negative Batterieklemme abklemmen. Beachten Sie das Benutzerhandbuch des Fahrzeugherstellers. - Stellen Sie sicher, dass die Positionen der Löcher nicht in der Nähe von Fahrzeugkomponenten liegen, um Schäden beim Bohren zu vermeiden. - Stellen Sie sicher, dass der Querschnitt der Kabel nicht mehr als 5 mm beträgt, wenn die positiven und negativen Kabel zu lang sind. Eine falsche Installation kann zu Fehlfunktionen des Geräts oder der Fahrzeug-Soundanlage führen. - Wählen Sie einen trockenen und gut belüfteten Ort für die Installation des Geräts. - Das Gerät darf nicht an einem übermäßig exponierten Ort installiert werden. • Der Installationsort muss für Schraubenlöcher und eine stabile Bodenbefestigung geeignet sein.

Allgemeine Sicherheitshinweise:

Beachten Sie Folgendes zum Schutz vor Verletzungen:

- Es wird empfohlen, die Lautstärke des Autoradios auf einem moderaten Niveau zu halten, um das Gehör zu schützen und die Fähigkeit zu erhöhen, Notsignale (z. B. Polizei- und Krankenwagensirenen) zu hören. Erhöhen Sie die Lautstärke des Autoradios nicht, während es stummgeschaltet ist, da es nicht hörbar ist. Die Lautstärke des Autoradios kann zu laut sein, wenn die Stummschaltung aufgehoben wird.

Haftungsausschluss

• Blaupunkt haftet nicht für Verluste oder Schäden, die durch unbefugte Demontage oder Modifikation des Produkts verursacht werden.
• In keinem Fall haftet Blaupunkt für direkte, indirekte, punitive, zufällige, besondere Folgeschäden an Eigentum oder Leben, unsachgemäße Lagerung, die aus oder im Zusammenhang mit der Verwendung oder dem Missbrauch unserer Produkte entstehen. • USA & KANADA: Dieses Produkt ist nicht für den Verkauf in den USA und Kanada bestimmt. Wenn es in den USA oder Kanada gekauft wird, wird dieses Produkt auf einer "wie besehen"-Basis gekauft. In den USA oder Kanada wird keine ausdrückliche oder stillschweigende Garantie gewährt.

Spannungsversorgung

• +12V: Positiver Anschluss für die 12V-Fahrzeugstromversorgung. • GND: Negativer Anschluss der Stromversorgung. • Schließen Sie das Massekabel fest und sorgfältig an einen blanken Metallpunkt der Fahrzeugkarosserie an. • Betriebstemperatur: 0° - 70°C

Kompatible PC-Betriebssysteme

• PC - mit Windows XP oder höher

Lieferumfang

• Digitaler Signalprozessor (212,6 x 161,6 x 48,5 mm) • 8 Schrauben (M3x6) • 4 Schrauben (M4x18) • 4 Montagehalterungen (46x22x2 mm) • 1 Funkfernbedienung & Empfänger (optional) • 1 5,0 m Fernbedienung (optional) • 1 2,0 m USB-Kabel • 1 4-poliges Kabel • 2 universelle 20-polige Kabelbäume

Entsorgungshinweise

Entsorgen Sie Ihr Altgerät nicht im Hausmüll!

Nutzen Sie die verfügbaren Rückgabe- und Sammelsysteme zur Entsorgung des Altgeräts.

Dieses Handbuch kann von Zeit zu Zeit ohne Vorankündigung aktualisiert werden. Besuchen Sie www.blaupunkt.com für weitere Informationen.

1. Ch1\~Ch4 Lautsprecherausgänge/ Ch1\~Ch4 High-Level-Eingänge/ Strom/ ACC
2. Strom
3. Ch5\~Ch8 Lautsprecherausgänge/ Ch5\~Ch6 High-Level-Eingänge/ Strom/ ACC
4. Ch1\~Ch10 RCA-Ausgänge
5. RCA-Eingänge
6. Strom- und Schutz-LED
7. Auto Power On (Hi-level Input/ ACC)
8. Koaxial-Eingang
9. Optischer Eingang
10. USB-2.0-Anschluss
11. Fernbedienung
12. USB-Player
13. IR

INSTALLATION

Audio

• DSP-RMS-Leistung: 560 W • DSP-Auflösung: 24 Bit - DSP-Ausgangsleistung RMS @ 4 Ohm (≤1% THD+N): 35 W x 8 - DSP-Ausgangsleistung RMS @ 2 Ohm (≤1% THD+N): 50 W x 8 • Klirrfaktor (THD): ≤0,1% • Dämpfungsfaktor: >70 • Betriebsspannung: 10 -14,4 V • Abtastrate: 96 kHz • Signalwandler A/D: Burr-Brown • Signalwandler D/A: Burr-Brown

Eingang

• 2 x RCA/Aux-Eingang • 6 High-Level-Lautsprechereingänge • 1 optischer Eingang
• 1 Koaxial-Eingang
• BT-Eingang

• RCA/Cinch-Empfindlichkeit: 300 mV • High-Level-Eingangsempfindlichkeit: 2,5 V • Impedanz High-Level: 51 Ohm • Signal-Rausch-Verhältnis Analog-Eingang: 100 dB

Ausgang

• 10 x RCA/Cinch • 8 High-Level-Lautsprecherausgänge - 1 x Remote-Ausgang • Spannung RCA/Cinch: 4 V RMS

Funktion

• Class-AB-Verstärker • Maximale Ausgangsleistung: 560 W • Frequenzgang: 10 Hz - 22 kHz • Maximale Stromaufnahme: 30 A • Abmessungen (B x H x T): 212,6 x 161,6 x 48,5 mm • Gewicht: 1,05 kg

Zubehör

1x 5,0 m Fernbedienung (optional) 1x 2,0 m USB-Kabel 1x 4-poliges Kabel 2x universeller 20-poliger Kabelbaum

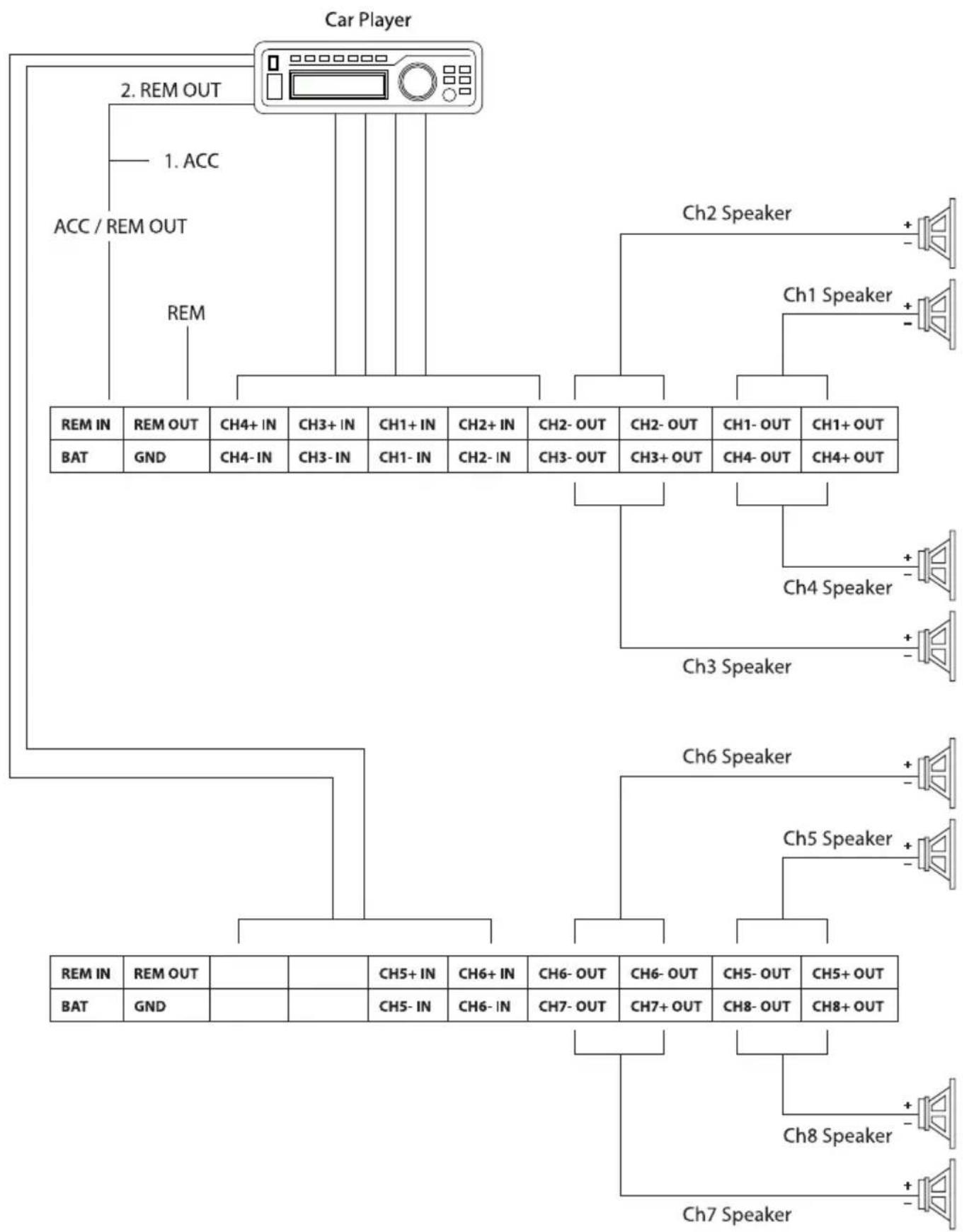

Fahrzeugspezifische Verdrahtungsmethode

Universelle Verdrahtungsmethode

Blaupunkt GTD 1610 A Software

Besuchen Sie www.blaupunkt.com, um die Software herunterzuladen.

GTD 1610 A MPD 610 A MPD 1012 A.exe

Auto-Enthusiasten und Experten können nun damit beginnen, die Signaldetails zu optimieren. Verbessern Sie den Klangeffekt nach Ihren eigenen Vorlieben für optimalen Musikgenuss mit der DSP-Software.

Kanal-Panel (31-Band-Equalizer)

1. 31-Band-Equalizer-Wellenform

1. Hauptlautstärkeregler

3. 31-Band-Equalizer-Regler

4. 10-Kanal-Regler

5. Einstellung der Frequenzweiche:

• 3 Arten von Hochpassfrequenzen • 3 Arten von Tiefpassfrequenzen

Falls eines der folgenden Probleme auftritt, ziehen Sie bitte die Fehlerbehebung für mögliche Lösungen zu Rate. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Blaupunkt-Händler.

Problem	Solution
Amplifier power up failure	Examine if the ground connection is intact.
	Examine if remote input has at least 5V DC.
	Examine if battery power is connected correctly to the + terminal.
	Ensure supplied voltage is minimum 12V.
	Examine if fuse is broken and replace if necessary.
	Restart the device if protection LED light is on.
No sound output	Examine fuses and replace if necessary.
	Examine if ground connection is intact.
	Examine if remote input has at least 5V DC.
	Examine if RCA audio cables are connected to the right inputs.
	Examine if speaker wiring is intact.
Low sound output	Reset Level Control
	Examine the Crossover Control setting.
Buzzing noise	Observe if the device is still producing noise after turning on and off the amplifier. If yes, examine if the cables are correctly connected and if the cables and radio are in good condition.
	Repair or replace if the cables or the radio are not in good condition.
Squealing noise interference	Ensure RCA connections are properly connected.
Distorted sound output	Ensure input level of the device matches the signal level of the head unit.
	Always set the input level to the lowest.
	Examine if crossover frequency is set correctly.
	Examine if speaker wire had short-circuit.
Amplifier temperature increased	Examine if the minimum speaker impedance for the amp models is correct.
	Ensure good air ventilation around the device. Add external cooling fan if necessary.
Engine noise (static sound) interference	Usually caused by poor RCA cable quality, which release noise. Use only the best quality cables, and route them away from power cables.
Engine noise (alternator whine) interference	Examine if RCA cable are nowhere near or attached to the vehicle chassis. Examine if head unit is properly connected to the wires.
