GTA 480 - Audioverstärker BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	4-Kanal-Audioverstärker
Marke	Blaupunkt
Modell	GTA 480
Abmessungen (B x H x T)	352,5 x 53 x 268,5 mm
Stromversorgung	12 V (Fahrzeugbatterie)
RMS-Leistung (4 Ω, 4 Kanäle)	4 x 75 W (gemäß CEA-2006)
RMS-Leistung (4 Ω, 2 Kanäle überbrückt)	2 x 210 W
RMS-Leistung (2 Ω, 4 Kanäle)	4 x 105 W
Maximalleistung (4 Ω, 4 Kanäle)	4 x 160 W
Maximalleistung (4 Ω, 2 Kanäle überbrückt)	2 x 425 W
Maximalleistung (2 Ω, 4 Kanäle)	4 x 210 W
Frequenzgang	10 Hz - 35.000 Hz
Signal-Rausch-Abstand	>95 dB (bei voller RMS-Leistung), >80 dB (bei 1 W/1 kHz)
Gesamtklirrfaktor (RMS)	< 0,03 %
Stabilität	2 Ω (4 Ω im überbrückten Modus)
Eingangsempfindlichkeit (Cinch/RCA)	0,3 - 8 V
Eingangsempfindlichkeit (Direkt-Aux)	0,3 V
Tiefpassfilter (Low Pass)	50 - 250 Hz
Hochpassfilter (High Pass)	50 - 250 Hz
Bass-Boost	0 bis +12 dB
Eingänge	4 x Cinch/RCA vergoldet, 4 x Lautsprecher (High-Level), 2 x Direkt-Aux (3,5 mm Stereo-Klinke)
Lautsprecherausgänge	4 x vergoldete Anschlussklemmen
Integrierte Sicherungen	Ja (schützen die Endstufe)
Betriebsanzeige	Grüne LED (Betrieb) / Rote LED (Schutz/Fehler)
Empfohlener Kabelquerschnitt	≥ 6 mm² (5 AWG)
Lautsprecherimpedanz	2 - 4 Ω (je nach Konfiguration)
Wartung und Reinigung	Vor der Reinigung die Stromversorgung trennen. Ein trockenes, weiches Tuch verwenden. Keine Scheuermittel verwenden.
Sicherheit	Vor der Installation den Minuspol der Batterie abklemmen. Den Verstärker sicher befestigen. Nicht Feuchtigkeit aussetzen.
Ersatzteile und Reparierbarkeit	Für Reparaturen einen autorisierten Blaupunkt-Dienst kontaktieren. Sicherungen vom Benutzer austauschbar (gleicher Nennwert).
Garantie	Herstellergarantie für die Europäische Union und die USA (siehe Bedingungen auf blaupunkt.de oder blaupunktusa.com)

Häufig gestellte Fragen - GTA 480 BLAUPUNKT

Wie schließe ich den Verstärker GTA 480 an?

Trennen Sie den Minuspol der Batterie. Schließen Sie das +12 V-Stromkabel über eine Sicherungshalterung (Sicherung innerhalb von 30 cm von der Batterie) an die Batterie an. Verbinden Sie das Massekabel mit einem sauberen Massepunkt (Karosserie, nicht mit dem Minuspol). Verbinden Sie den Remote-Anschluss mit einem +12 V-Schaltausgang des Radios. Schließen Sie schließlich die Audioeingänge (Cinch/RCA oder High-Level) und die Lautsprecher an.

Welchen Kabelquerschnitt sollte ich für die Stromversorgung verwenden?

Der empfohlene Mindestquerschnitt beträgt 6 mm² (5 AWG) für Strom- und Massekabel.

Kann ich die Kanäle des Verstärkers überbrücken?

Ja, der GTA 480 ermöglicht das Überbrücken für eine Mono-Konfiguration. Verwenden Sie die + Klemme des linken Kanals und die - Klemme des rechten Kanals (oder gemäß Schaltplan). Stellen Sie sicher, dass die Lastimpedanz mindestens 4 Ω beträgt, um Überhitzung zu vermeiden.

Was bedeutet die rote LED am Verstärker?

Die rote LED zeigt an, dass die Endstufe aufgrund eines Fehlers (Kurzschluss, Überhitzung, zu niedrige Impedanz) elektronisch abgeschaltet wurde. Überprüfen Sie die Anschlüsse und die Lautsprecherlast.

Wie stelle ich die Eingangsempfindlichkeit (Level) ein?

Drehen Sie den Level-Regler im Uhrzeigersinn, um die Empfindlichkeit zu erhöhen (0,3 V bis 8 V). Dadurch wird der Verstärker an die Ausgangsspannung des Radios angepasst. Verwenden Sie ihn nicht als Lautstärkeregler.

Welche Filtertypen sind verfügbar?

Der Verstärker verfügt über einen wählbaren Tiefpass (50-250 Hz) und Hochpass (50-250 Hz). Ein Bass-Boost (0 bis +12 dB) ermöglicht die Betonung der Bässe.

Kann ich einen MP3-Player direkt anschließen?

Ja, über die Direkt-Aux-Eingänge (3,5 mm Stereo-Klinke). Schließen Sie Ihre Audioquelle an und stellen Sie sicher, dass der EIN/AUS-Schalter in der richtigen Position ist. Stellen Sie die Lautstärke der Quelle vor dem Anschließen auf Minimum.

Welche Lautsprecherimpedanz kann ich verwenden?

Der Verstärker ist bei 2 Ω im Quadro-Modus und 4 Ω im überbrückten Modus stabil. Verwenden Sie Lautsprecher mit 2 bis 4 Ω je nach Konfiguration (siehe Tabelle in der Anleitung).

Wie installiere ich den Verstärker im Fahrzeug?

Wählen Sie einen trockenen Ort mit guter Luftzirkulation zur Kühlung. Befestigen Sie den Verstärker sicher mit den mitgelieferten Schrauben. Montieren Sie ihn nicht auf der Hutablage oder einer nach vorne offenen Fläche. Verwenden Sie Kabeldurchführungen für Löcher.

Was tun, wenn der Verstärker nicht angeht?

Überprüfen Sie die +12 V-Verbindung zur Batterie, die Sicherung nahe der Batterie, die Masse und das Remote-Kabel (muss 12 V erhalten, wenn das Radio eingeschaltet ist). Überprüfen Sie auch die integrierten Sicherungen des Verstärkers.

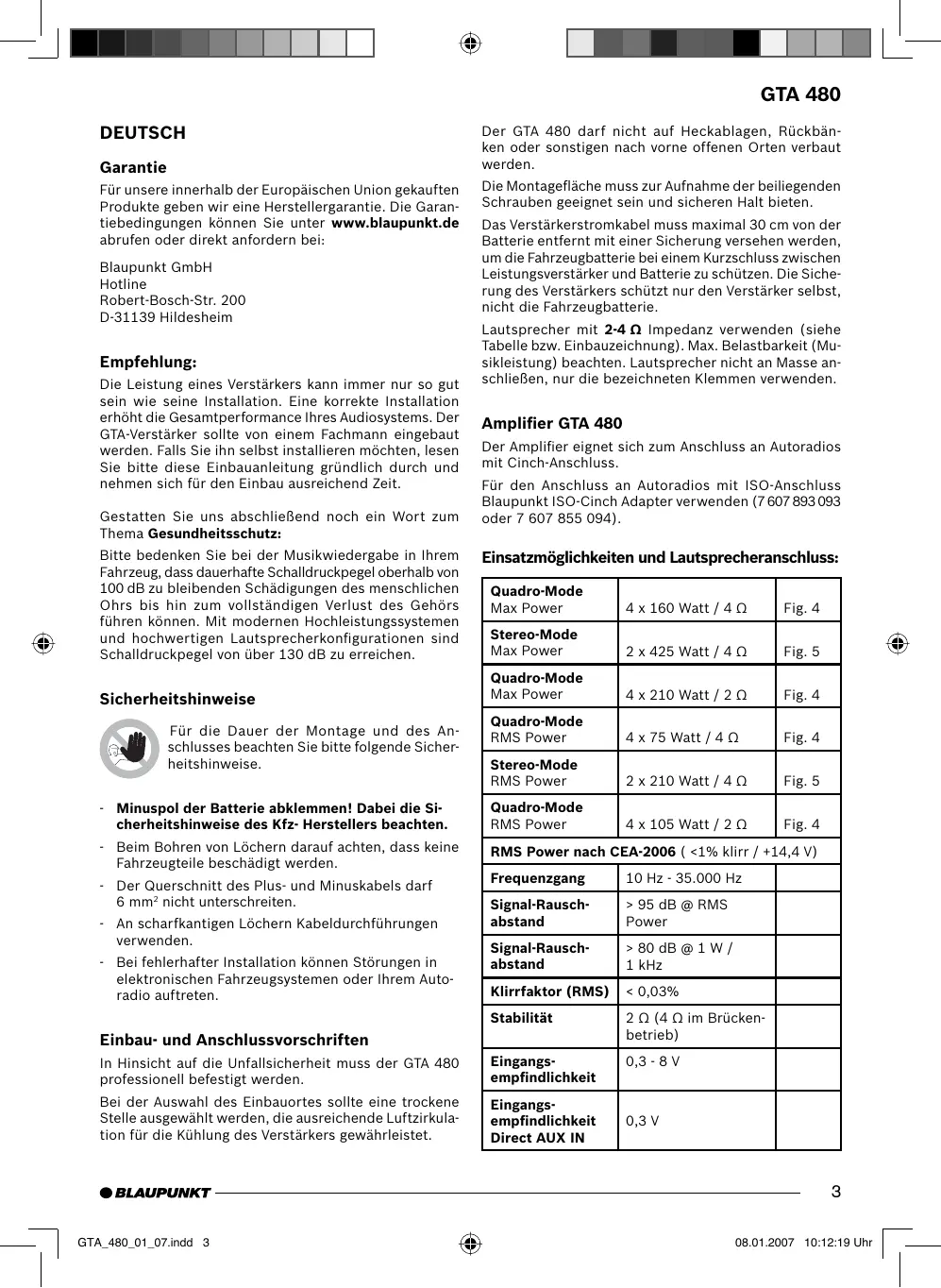

BEDIENUNGSANLEITUNG GTA 480 BLAUPUNKT

Für unsere innerhalb der Europäischen Union gekauften Produkte geben wir eine Herstellergarantie. Die Garantiebedingungen können Sie unter www.blaupunkt.de abrufen oder direkt anfordern bei:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Empfehlung:

Die Leistung eines Verstärkers kann immer nur so gut sein wie seine Installation. Eine korrekte Installation erhöht die Gesamtperformance Ihres Audiosystems. Der GTA-Verstärker sollte von einem Fachmann eingebaut werden. Falls Sie ihn selbst installieren möchten, lesen Sie bitte diese Einbauanleitung gründlich durch und nehmen Sie sich für den Einbau ausreichend Zeit.

Gestatten Sie uns abschließend noch ein Wort zum Thema Gesundheitsschutz:

Bitte bedenken Sie bei der Musikwiedergabe in Ihrem Fahrzeug, dass dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohrs bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungssystemen und hochwertigen Lautsprecherkonfigurationen sind Schalldruckpegel von über 130 dB zu erreichen.

Sicherheitshinweise

Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise.

• Minuspol der Batterie abklemmen! Dabei die Sicherheitshinweise des Kfz-Herstellers beachten.
• Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden.
• Der Querschnitt des Plus- und Minuskabels darf 6 mm² nicht unterschreiten.
• An scharfkantigen Löchern Kabeldurchführungen verwenden.
• Bei fehlerhafter Installation können Störungen in elektronischen Fahrzeugsystemen oder an Ihrem Autoradio auftreten.

Einbau- und Anschlussvorschriften

Im Hinblick auf die Unfallsicherheit muss der GTA 480 professionell befestigt werden.

Bei der Auswahl des Einbauortes sollte eine trockene Stelle gewählt werden, die ausreichende Luftzirkulation für die Kühlung des Verstärkers gewährleistet.

Der GTA 480 darf nicht auf Heckablagen, Rückbänken oder sonstigen nach vorne offenen Orten verbaut werden.

Die Montagefläche muss zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten.

Das Verstärkerstromkabel muss maximal 30 cm von der Batterie entfernt mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluss zwischen Leistungsverstärker und Batterie zu schützen. Die Sicherung des Verstärkers schützt nur den Verstärker selbst, nicht die Fahrzeugbatterie.

Lautsprecher mit 2-4 Ω Impedanz verwenden (siehe Tabelle bzw. Einbauzeichnung). Max. Belastbarkeit (Musikleistung) beachten. Lautsprecher nicht an Masse anschließen, nur die bezeichneten Klemmen verwenden.

Amplifier GTA 480

Der Amplifier eignet sich zum Anschluss an Autoradios mit Cinch-Anschluss.

Für den Anschluss an Autoradios mit ISO-Anschluss Blaupunkt ISO-Cinch Adapter verwenden (7607 893 093 oder 7607 855 094).

Einsatzmöglichkeiten und Lautsprecheranschluss:

Quadro-Mode Max Power	4 x 160 Watt / 4 Ω	Fig. 4
Stereo-Mode Max Power	2 x 425 Watt / 4 Ω	Fig. 5
Quadro-Mode Max Power	4 x 210 Watt / 2 Ω	Fig. 4
Quadro-Mode RMS Power	4 x 75 Watt / 4 Ω	Fig. 4
Stereo-Mode RMS Power	2 x 210 Watt / 4 Ω	Fig. 5
Quadro-Mode RMS Power	4 x 105 Watt / 2 Ω	Fig. 4
RMS Power nach CEA-2006 (<1% klrr / +14,4 V)
Frequenzgang	10 Hz - 35.000 Hz
Signal-Rausch-abstand	>95 dB @ RMS Power
Signal-Rausch-abstand	>80 dB @ 1 W / 1 kHz
Klirrfaktor (RMS)	< 0,03%
Stabilität	2 Ω (4 Ω im Brücken-betrieb)
Eingangs-empfindlichkeit	0,3 - 8 V
Eingangs-empfindlichkeit Direct AUX IN	0,3 V
Tiefpassfilter (Low Pass)	50-250 Hz
Hochpassfilter (High Pass)	50-250 Hz
Bass Boost	0 dB bis +12 dB
Eingänge	4 x Cinch/RCA, vergoldet 4 x HighLevel speaker 2 x Direct Aux Inputs, 3.5 mm stereo
Ausgänge	4 x Lautsprecher, vergoldet
Abmessungen B x H x T (mm)	352,5 x 53 x 268,5

Plus-/Minus-Anschluss

• Wir empfehlen einen Mindestquerschnitt von 6 mm²
• Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschließen.
• An scharfkantigen Löchern Kabeldurchführungen verwenden.
• Handelsübliche Minuskabel an einen störfreien Massepunkt (Karosserieschraube, Karosserieblech) sicher anschrauben (nicht am Minuspol der Batterie).
• Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten.

Integrierte Sicherungen (Fuse)

Die im Amplifier integrierten Sicherungen (Fuse) schützen die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherung niemals Sicherungen überbrücken oder gegen Typen mit höherem Strom auswechseln.

Anschlussbeispiele

Anschluss der Spannungsversorgung.....Fig.2

Anschluss an Autoradios

mit Cinch-Ausgang . Fig. 3

Lautsprecheranschluss ... Fig. 4/5

Direct Aux Input.. Fig. 6, 6a

High-Input.. Fig. 7

Remote- Anschluss des Verstärkers mit schaltbarer +12V Spannungsquelle verbinden.

Auf diese Weise kann der Verstärker über den Ein-/Ausschalter des Radiogeräts ein- und ausgeschaltet werden.

Hochpegelanschlüsse (High-Input)

Der Verstärker verfügt über Hochpegelanschlüsse (High-Input), um an Radiogeräte ohne Vorstufenausgänge angeschlossen werden zu können (Fig. 7). Auf diese Weise ist ein direkter Anschluss am Lautsprecherausgang des Radiogeräts möglich.

Direct Aux Input Anschluss

Anschlussmöglichkeit bei nicht vorhandenen oder belegten AUX-Eingang am Autoradio

Hier können Sie verschiedene NF-Quellen, zum Beispiel einen MP3-Player oder eine Mobile Navigation, direkt über einen 3,5-mm-Klinkenstecker am Direct Aux Input Eingang anschließen. Alle Signalquellen sind so gleichzeitig zu hören und ihre Lautstärke wird am jeweiligen Quellengerät geregelt.

Hinweis:

Bei Einbau und Anschluss müssen alle NF-Quellen auf Aus stehen!

Einbau Klinkenstecker-Kabel

Für den Anschluss benutzen Sie unser 5m Klinkenstecker-Kabel mit der Bestellnummer 7607001525

Als Besonderheit besitzt es einen Ein/Aus-Schalter.

Schalterstellung AUS (●)

Bei An- und Abbau und einer nicht angeschlossenen NF-Quelle.

Schalterstellung EIN (I / II):

Nur nachdem eine NF-Quelle angeschlossen wurde.

Achtung:

Bei Anschluss den Lautstärkeregler immer auf Minimum stellen und den Amplifier ausschalten.

Level Regler

Mit Hilfe des Level Reglers kann die Eingangsempfindlichkeit der Endstufe an die Ausgangsspannung Ihres Autoradio-Vorverstärkerausganges angepasst werden.

Der Einstellbereich reicht von 0,3 V bis 8 V.

Bei Anschluss eines Autoradios anderer Hersteller ist die Eingangsempfindlichkeit entsprechend den Herstellerangaben anzupassen.

Hierzu noch einige wichtige Erläuterungen:

Durch Drehen des Reglers im Uhrzeigersinn erhöht sich die Eingangsempfindlichkeit des Verstärkers und damit auch die Lautstärke. Es handelt sich jedoch nicht um eine Lautstärkeregelung; in der Endposition lässt sich keine höhere Verstärkerleistung erzielen, auch wenn sich dies zunächst so anhört. Das System steigert lediglich schneller die Lautstärke, wenn die Lautstärkeregelung des Radiogerätes aufgedreht wird.

Lautsprecheranschluss

(Falls der Verstärker in Brücke geschlossen werden soll, an dieser Stelle direkt mit dem Abschnitt „Überbrückte Lautsprecheranschlüsse" fortfahren).

Wie bei jeder Audiokomponente ist die korrekte Polung von Verstärker und Lautsprechern von essentieller Bedeutung für eine gute Basswiedergabe. Deshalb ist bei den Anschlüssen darauf zu achten, dass der positive (+) Anschluss des Verstärkers mit dem positiven Anschluss (+) des Lautsprechers verbunden wird; entsprechendes gilt für die negativen (-) Anschlüsse. Außerdem muss der linke Verstärkerkanal mit dem linken Lautsprecher und der rechte Verstärkerkanal mit dem rechten Lautsprecher verbunden werden.

Überbrückte Lautsprecheranschlüsse

Der GTA-Verstärker kann für eine Monokonfiguration auch in Brücke geschaltet werden. Auf diese Weise kann der Verstärker für einen oder mehrere Subwoofer bzw. einen Mitteltoner verwendet werden. In dieser Konfiguration addiert der Verstärker den rechten und linken Kanal zu einem Einkanalausgang (Monoausgang).

Hinweis:

Der Verstärker kann die rechte und linke Signalinformation nur dann addieren, wenn sowohl der rechte als auch der linke RCA-Anschluss vorgenommen wurde.

Achtung:

In Brückenschaltung muss die Verstärkerlast 4 Ohm oder höher betragen. Eine niedrigere Last führt zu einer Überhitzung oder Abschaltung des Verstärkers und kann dauerhafte Schäden verursachen.

Art und Bereich der Frequenzübergänge einstellen

Beim GTA 480 kann die Art des Frequenzübergangs (d. h. "Low-Pass" oder "High-Pass") und die gewünschte Einstiegsfrequenz eingestellt werden. Wenn beispielsweise ein Subwoofer-Paar angeschlossen werden soll, sind die abgebildeten "Low-Pass"-Einstellungen erforderlich (Fig. 3). Die Einstiegsfrequenz ist abhängig vom Frequenzbereich der Lautsprecher (siehe empfohlener Frequenzbereich der Lautsprecher).

"High-Pass"

Bei der Einstellung von 250 Hz hat der Verstärker einen Frequenzbereich von 250 Hz bis 35.000 Hz.

"Low-Pass"-Frequenzregelung

Dieser Regler ist aktiv, wenn sich der Schalter in der Position „Low-Pass“ befindet, und ermöglicht die Einstellung der gewünschten Einstiegsfrequenz.

Beispiel:

Bei einer Einstellung von 150 Hz hat der Verstärker einen Frequenzbereich von 10 Hz bis 150 Hz.

Bass Boost

Mit Hilfe des Bass Boost Reglers kann die Basswiedergabe des Verstärkers eingestellt werden.

Der Einstellbereich reicht von 0 dB bis +12 dB.

Betriebsanzeige (POWER / PROTECTION)

Grünes Licht:

Endstufe an, regulärer Betriebszustand.

Rotes Licht:

Endstufe ist elektronisch abgeschaltet, da Fehlerfall vorliegt.

Recycling und Entsorgung

Bitte nutzen Sie zur Entsorgung des Produktes die zur Verfügung stehenden Rückgabe- und Sammelsysteme.

Änderungen vorbehalten.

ENGLISCH

Garantie

Nur für Autoradios mit Brückenendstufe.
