GTA 480 - Amplificador de audio BLAUPUNKT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de audio de 4 canales
Marca	Blaupunkt
Modelo	GTA 480
Dimensiones (An x Al x Pr)	352,5 x 53 x 268,5 mm
Alimentación	12 V (batería del vehículo)
Potencia RMS (4 Ω, 4 canales)	4 x 75 W (según CEA-2006)
Potencia RMS (4 Ω, 2 canales puenteados)	2 x 210 W
Potencia RMS (2 Ω, 4 canales)	4 x 105 W
Potencia máxima (4 Ω, 4 canales)	4 x 160 W
Potencia máxima (4 Ω, 2 canales puenteados)	2 x 425 W
Potencia máxima (2 Ω, 4 canales)	4 x 210 W
Ancho de banda	10 Hz - 35 000 Hz
Relación señal/ruido	>95 dB (a plena potencia RMS), >80 dB (a 1 W/1 kHz)
Distorsión armónica total (RMS)	< 0,03 %
Estabilidad	2 Ω (4 Ω en modo puenteado)
Sensibilidad de entrada (Cinch/RCA)	0,3 - 8 V
Sensibilidad de entrada (Auxiliar directo)	0,3 V
Filtro pasa bajos (Low Pass)	50 - 250 Hz
Filtro pasa altos (High Pass)	50 - 250 Hz
Amplificación de graves (Bass Boost)	0 a +12 dB
Entradas	4 x Cinch/RCA dorado, 4 x altavoz (High-Level), 2 x Auxiliar directo (jack 3,5 mm estéreo)
Salidas de altavoz	4 x bornes dorado
Fusibles integrados	Sí (protegen la etapa de salida)
Indicador de funcionamiento	LED verde (encendido) / rojo (protección/fallo)
Sección de cable recomendada	≥ 6 mm² (5 AWG)
Impedancia de los altavoces	2 - 4 Ω (según configuración)
Mantenimiento y limpieza	Desconectar la alimentación antes de limpiar. Usar un paño seco y suave. No usar productos abrasivos.
Seguridad	Desconectar el borne negativo de la batería antes de la instalación. Fijar firmemente el amplificador. No exponer a la humedad.
Piezas de repuesto y reparabilidad	Contactar con un servicio autorizado Blaupunkt para cualquier reparación. Fusibles reemplazables por el usuario (misma capacidad).
Garantía	Garantía del fabricante para la Unión Europea y los Estados Unidos (ver condiciones en blaupunkt.de o blaupunktusa.com)

Preguntas frecuentes - GTA 480 BLAUPUNKT

¿Cómo conectar el amplificador GTA 480?

Desconecte el borne negativo de la batería. Conecte el cable de alimentación +12 V a la batería mediante un portafusibles (fusible a menos de 30 cm de la batería). Conecte el cable de masa a un punto de masa limpio (carrocería, no al polo negativo). Conecte el borne Remote a una salida +12 V conmutada de la radio. Finalmente, conecte las entradas de audio (Cinch/RCA o High-Level) y los altavoces.

¿Qué sección de cable usar para la alimentación?

La sección mínima recomendada es de 6 mm² (5 AWG) para los cables de alimentación y masa.

¿Puedo puentear los canales del amplificador?

Sí, el GTA 480 permite el puenteo para obtener una configuración mono. Utilice los bornes + del canal izquierdo y - del canal derecho (o según el esquema). Asegúrese de que la impedancia de carga sea de al menos 4 Ω para evitar sobrecalentamiento.

¿Qué significa el indicador rojo en el amplificador?

El indicador rojo indica que la etapa de salida está cortada electrónicamente debido a un defecto (cortocircuito, sobrecalentamiento, impedancia demasiado baja). Verifique las conexiones y la carga de los altavoces.

¿Cómo ajustar la sensibilidad de entrada (Level)?

Gire el potenciómetro Level en sentido horario para aumentar la sensibilidad (0,3 V a 8 V). Esto adapta el amplificador a la tensión de salida de la radio. No lo utilice como control de volumen.

¿Qué tipos de filtros están disponibles?

El amplificador dispone de un filtro Low-Pass (50-250 Hz) y High-Pass (50-250 Hz) seleccionables mediante conmutador. Un ajuste Bass Boost (0 a +12 dB) permite acentuar los graves.

¿Puedo conectar un reproductor MP3 directamente?

Sí, gracias a las Direct Aux Input (jack 3,5 mm estéreo). Conecte su fuente de audio y asegúrese de que el conmutador ENCENDIDO/APAGADO esté en la posición adecuada. Ajuste el volumen de la fuente al mínimo antes de la conexión.

¿Qué impedancia de altavoces puedo usar?

El amplificador es estable en 2 Ω en modo cuadrafónico y 4 Ω en modo puenteado. Utilice altavoces de 2 a 4 Ω según la configuración (ver tabla en el manual).

¿Cómo instalar el amplificador en el vehículo?

Elija una ubicación seca con buena circulación de aire para la refrigeración. Fije firmemente el amplificador con los tornillos suministrados. No lo monte en la bandeja trasera ni en una superficie abierta hacia adelante. Utilice pasacables para los orificios.

¿Qué hacer si el amplificador no se enciende?

Verifique la conexión +12 V a la batería, el fusible cerca de la batería, la masa y el cable Remote (debe recibir 12 V cuando la radio está encendida). Verifique también los fusibles integrados en el amplificador.

MANUAL DE USUARIO GTA 480 BLAUPUNKT

Para los productos adquiridos dentro de la Unión Europea, le ofrecemos una garantía del fabricante. Las condiciones de esta garantía pueden consultarse en www.blaupunkt.de o solicitarse directamente a:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Garantía para EE.UU.

Antes de uso, lea detenidamente el manual de instrucciones.

Para los productos adquiridos dentro de los Estados Unidos, le ofrecemos una garantía del fabricante. Las condiciones de esta garantía pueden consultarse en www.blaupunktusa.com o solicitarse directamente a:

Blaupunkt USA

2800 South 25th Av.

Broadview, IL 60155

PH:800-950-2528

FX:708-865-5296

EM: [e-mail]

Recomendación:

La potencia de un amplificador depende totalmente de su instalación. Una correcta instalación aumenta el rendimiento de su equipo de audio en general. En grado, el amplificador GTA debe ser instalado por un especialista. Si desea instalarlo usted mismo, por favor, lea con atención las instrucciones de instalación y tómese el tiempo necesario para llevar a cabo el montaje.

GTA 480

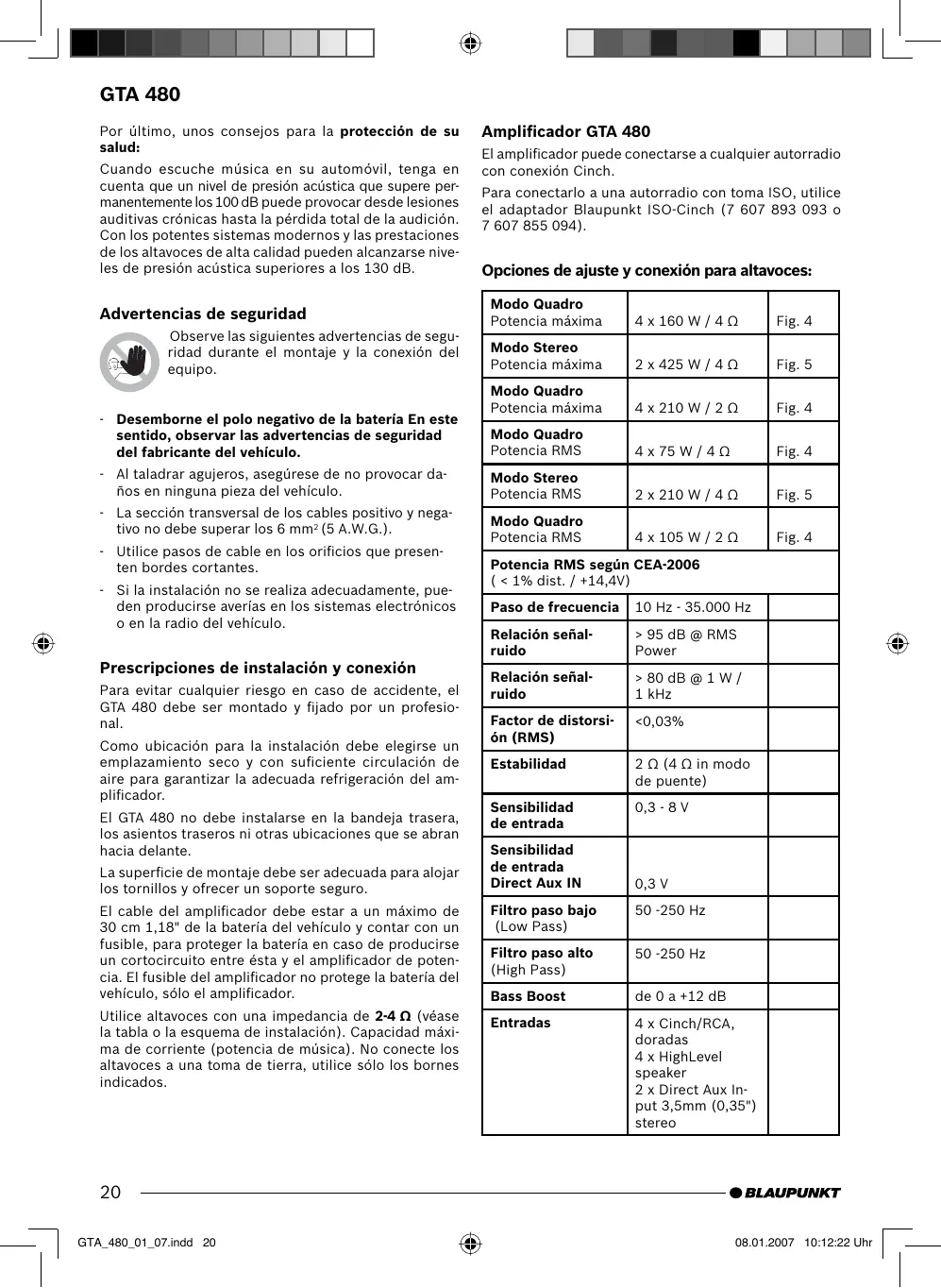

Por último, unos consejos para la protección de su salud:

Cuando escuche música en su automóvil, tenga en cuenta que un nivel de presión acústica que supere permanentemente los 100 dB puede provocar desde lesiones auditivas crónicas hasta la pérdida total de la audición. Con los potentes sistemas modernos y las prestaciones de los altavoces de alta calidad se pueden alcanzar niveles de presión acústica superiores a los 130 dB.

Advertencias de seguridad

Observe las siguientes advertencias de seguridad durante el montaje y la conexión del equipo.

• Desconecte el polo negativo de la batería. En este sentido, observe las advertencias de seguridad del fabricante del vehículo.
• Al taladrar agujeros, asegúrese de no provocar daños en ninguna pieza del vehículo.
• La sección transversal de los cables positivo y negativo no debe superar los 6 mm² (5 A.W.G.).
• Utilice pasos de cable en los orificios que presenten bordes cortantes.
• Si la instalación no se realiza adecuadamente, pueden producirse averías en los sistemas electrónicos o en la radio del vehículo.

Prescripción de instalación y conexión

Para evitar cualquier riesgo en caso de accidente, el GTA 480 debe ser montado y fijado por un profesional.

Como ubicación para la instalación debe elegirse un emplazamiento seco y con suficiente circulación de aire para garantizar la adecuada refrigeración del amplificador.

El GTA 480 no debe instalarse en la bandeja trasera, los asientos traseros ni en ubicaciones que se abran hacia delante.

La superficie de montaje debe ser adecuada para alojar los tornillos y ofrecer un soporte seguro.

El cable del amplificador debe estar a un máximo de 30 cm (1,18") de la batería del vehículo y contar con un fusible, para proteger la batería en caso de producirse un cortocircuito entre esta y el amplificador de potencia. El fusible del amplificador no protege la batería del vehículo, solo el amplificador.

Utilice altavoces con una impedancia de 2-4 Ω (véase la tabla o el esquema de instalación). Capacidad máxima de corriente (potencia de música). No conecte los altavoces a una toma de tierra, utilice solo los bornes indicados.

Amplificador GTA 480

El amplificador puede conectarse a cualquier autorradio con conexión Cinch.

Para conectarlo a una autorradio con toma ISO, utilice el adaptador Blaupunkt ISO-Cinch (7 607 893 093 o 7 607 855 094).

Puntos de ajuste y conexión para altavoces:

Modo Quadro Potencia Máxima	4 x 160 W / 4 Ω	Fig. 4
Modo Stereo Potencia Máxima	2 x 425 W / 4 Ω	Fig. 5
Modo Quadro Potencia Máxima	4 x 210 W / 2 Ω	Fig. 4
Modo Quadro Potencia RMS	4 x 75 W / 4 Ω	Fig. 4
Modo Stereo Potencia RMS	2 x 210 W / 4 Ω	Fig. 5
Modo Quadro Potencia RMS	4 x 105 W / 2 Ω	Fig. 4
Potencia RMS según CEA-2006 (< 1% dist. / +14,4V)
Paso de Frequencia	10 Hz - 35.000 Hz
RelaciónSEOraldo	>95 dB @ RMS Power
RelaciónSEOraldo	>80 dB @ 1 W / 1 kHz
Factor de distorsión (RMS)	<0,03%
Estabilidad	2 Ω (4 Ω in modo de puente)
Sensibilitad de entrada	0,3 - 8 V
Sensibilitad de entrada Direct Aux IN	0,3 V
Filtro bajo (Low Pass)	50 -250 Hz
Filtro bajo alto (High Pass)	50 -250 Hz
Bass Boost	de 0 a +12 dB
Entradas	4 x Cinch/RCA, doradas 4 x HighLevel speaker 2 x Direct Aux In-put 3,5mm (0,35") stereo
Salidas	4 x開放as para altavoz, doradas
Dimensiones An x Al x P (mm) An x Al x P ("	352,5 x 53 x 268,5 13.9 x 2.1 x 10.6

Conexión positiva/negativa

• Es recomendable utilizar una sección transversal mínima de 6 mm² (5 A.G.W.).
• Tienda el cable positivo de tipo convencional hasta la batería y conéctelo mediante el portafusibles.
• Utilice pasos de cable en los orificios que presenten bordes cortantes.
• Atornille un cable negativo de tipo convencional a un punto de masa sin fallos (tornillo de carrocería, chapa de carrocería), no al polo negativo de la batería.
• Rasque la superficie de contacto del punto de masa hasta conseguir un pulido metálico y aplique grasa grafitada.

Fusibles integrados (Fuse)

Los fusibles que incorpora el amplificador (Fuse) protegen la etapa final así como todo el sistema eléctrico en caso de avería. Si utiliza un fusible de repuesto, no haga nunca un puente entre los fusibles ni los sustituya por otros con un voltaje superior.

Ejemplos de conexiones

Conexión del suministro de corriente.......Fig. 2

Conexión a autoradios con salida Cinch ....Fig. 3

Conexiones de los altavoces Fig. 4/5

Direct Aux Input Fig. 6, 6a

High-Input.. Fig. 7

Unir conector remoto del amplificador con fuente de tensión conectable de +12V.

De esta manera es posible conectar y desconectar el amplificador mediante la tecla ON/OFF de la radio.

Conectores de nivel alto (High - Input)

El amplificador dispone de conectores de nivel alto (High-Input) para conectarlo a aparatos de radio sin salidas de preamplificador (Fig. 6). De esta forma es posible una conexión directa con la calidad de altavoz de la radio.

Entradas Direct Aux Input

Posibilidades de conexión cuando la autorradio no tiene entrada AUX o la tiene ocupada

Con una clavija jack de 3,5 mm (0,35") se puede conectar directamente diversas fuentes de baja

frecuencia (por ejemplo, un reproductor MP3 o un sistema de navegación móvil), ya sea en la entrada Direct Aux Input frontal o en la posterior. Todas las fuentes de señales se pueden oír simultáneamente y el volumen se regula en cada una de ellas.

Nota:

Durante la instalación y la conexión, ¡todas las fuentes de baja frecuencia tienen que estar desconectadas!

Montaje del cable con clavija jack

Por favor, para establecer la conexión, utilice nuestro cable con clavija jack de 5 m (16.4 ft.) Art. n.° 7607001525.

Éste tiene la particularidad de poseer un interruptor de conexión y desconexión.

Interruptor en posición de desconexión (·):

Dicha posición está prevista para montaje y desmontaje, así como para cuando no hay ninguna fuente de baja frecuencia conectada.

Interruptor en posición de conexión (I / II):

Esta posición está prevista para cuando está conectada una fuente de baja frecuencia.

Atención:

Por favor, coloque el regulador del volumen al mínimo y apague el amplificador durante la conexión.

Regulador de nivel

Con ayuda del regulador de nivel, la sensibilidad de entrada de la etapa final puede ajustarse a la tensión de salida del preamplificador de su autorradio.

El margen de ajuste oscila entre 0,3 y 8 V.

Si conecta una autorradio de otro fabricante, deben ajustar la sensibilidad de entrada siguiendo las indicaciones del fabricante.

Para ello deberá tener en cuenta algunas aclaraciones:

Girando el regulador en el sentido de las agujas del reloj, aumenta la sensibilidad de entrada del amplificador y, por lo tanto, el volumen. Sin embargo, no se trata de un regulador de volumen; en la posición tope, la potencia del altavoz no es superior, excepto que al principio suene más fuerte. La única manera de subir rápidamente el volumen del sistema es girando el regulador del volumen del equipo de radio.

Conexiones de los altavoces

(En caso de que el amplificador deba conectarse en puente, vaya al apartado "Conexiones de los altavoces en puente").

GTA 480

Como en todos los componentes de audio, para encontrar una buena reproducción de graves es fundamental que el amplificador y los altavoces posean una polaridad correcta. Por eso, al realizar las conexiones, procure conectar el borne (+) positivo del amplificador con el borne (+) positivo del altavoz; lo mismo se aplica a los bornes (-) negativos. Además, el canal izquierdo del amplificador debe estar conectado con el altavoz izquierdo, y el canal derecho del amplificador con el altavoz derecho.

Conexión de los altavoces en puente

Para configurarlo en mono, el amplificador GTA también puede conectarse en puente. De esta forma, el amplificador puede utilizarse para uno o varios subwoofers o para un amplificador de frecuencias medias. Con esta configuración, el amplificador añade los canales izquierdo y derecho a un canal de salida (salida mono).

Nota:

El amplificador solo puede añadir información de las señales izquierda y derecha una vez efectuadas las conexiones RCA izquierda y derecha.

Atención:

Con la conexión en puente, la impedancia del amplificador puede ser de 4 ohmios o más. Una impedancia más baja puede sobrecalentar o desconectar el amplificador o provocar daños irreparables.

Ajuste de la clase y la gama de las respuestas de frecuencia

En el GTA 480, la clase de respuesta de frecuencia (es decir, "Low-Pass" o "Hi-Pass") y la frecuencia de entrada deseada deben ajustarse. Si, por ejemplo, desea conectar un par de subwoofers, deberá efectuar los ajustes "Low-Pass" de la ilustración (Fig. 3). La frecuencia de entrada depende de la gama de frecuencias de los altavoces (véase gama de frecuencias recomendada de los altavoces).

"High-Pass"

Con un ajuste de 250 Hz, el amplificador tiene una gama de frecuencias de 250 Hz a 35.000 Hz.

Regulador de frecuencia "Low-Pass"

Este regulador está activado cuando se coloca el interruptor en la posición "Paso bajo" y permite ajustar la frecuencia de entrada deseada.

Ejemplo:

Con un ajuste de 150Hz , el amplificador tiene una gama de frecuencias de 10Hz a 150Hz .

Bass Boost

Los graves del amplificador pueden ajustarse con el regulador Bass Boost.

El margen de ajuste oscila entre 0 y +12 dB.

Indicación de servicios (POWER / PROTECTION)

Luz verde:

Etapa final conectada, estado de funcionamiento regular.

Luz roja:

La etapa final se ha desconectado electrónicamente porque existe un error.

Reciclaje y eliminación

Para desechar el producto, utilice el sistema de recogida y devolución disponible.

Sujeto a modificaciones.

PORTUGUÉS

Garantía

Amplificador GTA 480

Para la conexión, use el cable con conector estéreo de 5 m (16.4 ft.), número de referencia 7 607 001 525.

Conexión puente de los altavoces

Solo para autorradios con etapa final en puente.
