GTA 480 - Amplificador de áudio BLAUPUNKT - Manual de utilização gratuito

Tipo de produto	Amplificador de áudio 4 canais
Marca	Blaupunkt
Modelo	GTA 480
Dimensões (L x A x P)	352,5 x 53 x 268,5 mm
Alimentação	12 V (bateria do veículo)
Potência RMS (4 Ω, 4 canais)	4 x 75 W (segundo CEA-2006)
Potência RMS (4 Ω, 2 canais em ponte)	2 x 210 W
Potência RMS (2 Ω, 4 canais)	4 x 105 W
Potência máxima (4 Ω, 4 canais)	4 x 160 W
Potência máxima (4 Ω, 2 canais em ponte)	2 x 425 W
Potência máxima (2 Ω, 4 canais)	4 x 210 W
Faixa de frequência	10 Hz - 35 000 Hz
Relação sinal/ruído	>95 dB (à potência RMS total), >80 dB (a 1 W/1 kHz)
Distorção harmônica total (RMS)	< 0,03%
Estabilidade	2 Ω (4 Ω em modo ponte)
Sensibilidade de entrada (Cinch/RCA)	0,3 - 8 V
Sensibilidade de entrada (Direct Aux)	0,3 V
Filtro passa-baixas (Low Pass)	50 - 250 Hz
Filtro passa-altas (High Pass)	50 - 250 Hz
Amplificação de graves (Bass Boost)	0 a +12 dB
Entradas	4 x Cinch/RCA banhado a ouro, 4 x alto-falante (High-Level), 2 x Direct Aux (jack 3,5 mm estéreo)
Saídas para alto-falantes	4 x terminais banhados a ouro
Fusíveis integrados	Sim (protegem a etapa de saída)
Indicador de funcionamento	LED verde (ligado) / vermelho (proteção/defeito)
Seção de cabo recomendada	≥ 6 mm² (5 AWG)
Impedância dos alto-falantes	2 - 4 Ω (conforme configuração)
Manutenção e limpeza	Desconectar a alimentação antes da limpeza. Usar um pano seco e macio. Não usar produtos abrasivos.
Segurança	Desconectar o terminal negativo da bateria antes da instalação. Fixar firmemente o amplificador. Não expor à umidade.
Peças de reposição e reparabilidade	Contatar um serviço autorizado Blaupunkt para qualquer reparo. Fusíveis substituíveis pelo usuário (mesmo calibre).
Garantia	Garantia do fabricante para a União Europeia e os Estados Unidos (veja condições em blaupunkt.de ou blaupunktusa.com)

Perguntas frequentes - GTA 480 BLAUPUNKT

Como ligar o amplificador GTA 480?

Desconecte o terminal negativo da bateria. Conecte o cabo de alimentação +12 V à bateria através de um porta-fusível (fusível a menos de 30 cm da bateria). Conecte o cabo de terra a um ponto de terra limpo (carroceria, não ao polo negativo). Ligue o terminal Remote a uma saída +12 V comutada do rádio. Por fim, conecte as entradas de áudio (Cinch/RCA ou High-Level) e os alto-falantes.

Qual seção de cabo usar para a alimentação?

A seção mínima recomendada é de 6 mm² (5 AWG) para os cabos de alimentação e terra.

Posso colocar os canais do amplificador em ponte?

Sim, o GTA 480 permite a ponte para obter uma configuração mono. Use os terminais + do canal esquerdo e - do canal direito (ou conforme esquema). Certifique-se de que a impedância de carga seja de pelo menos 4 Ω para evitar superaquecimento.

O que significa a luz vermelha no amplificador?

A luz vermelha indica que a etapa de saída foi cortada eletronicamente devido a um defeito (curto-circuito, superaquecimento, impedância muito baixa). Verifique as conexões e a carga dos alto-falantes.

Como ajustar a sensibilidade de entrada (Level)?

Gire o potenciômetro Level no sentido horário para aumentar a sensibilidade (0,3 V a 8 V). Isso adapta o amplificador à tensão de saída do rádio. Não o use como controle de volume.

Quais tipos de filtros estão disponíveis?

O amplificador possui um filtro Low-Pass (50-250 Hz) e High-Pass (50-250 Hz) selecionáveis por interruptor. Um ajuste Bass Boost (0 a +12 dB) permite acentuar os graves.

Posso conectar um leitor MP3 diretamente?

Sim, através das Direct Aux Input (jack 3,5 mm estéreo). Conecte sua fonte de áudio e certifique-se de que o interruptor LIGADO/DESLIGADO esteja na posição apropriada. Ajuste o volume da fonte ao mínimo antes da conexão.

Qual impedância de alto-falantes posso usar?

O amplificador é estável em 2 Ω em modo quadrifônico e 4 Ω em modo ponte. Use alto-falantes de 2 a 4 Ω conforme a configuração (veja tabela no manual).

Como instalar o amplificador no veículo?

Escolha um local seco com boa circulação de ar para resfriamento. Fixe firmemente o amplificador com os parafusos fornecidos. Não o monte na bandeja traseira ou em superfície aberta para frente. Use passadores de cabos para os furos.

O que fazer se o amplificador não ligar?

Verifique a conexão +12 V à bateria, o fusível perto da bateria, a terra e o fio Remote (deve receber 12 V quando o rádio está ligado). Verifique também os fusíveis internos do amplificador.

MANUAL DE UTILIZADOR GTA 480 BLAUPUNKT

Exemplos de ligação

Concedemos uma garantia relativamente a todos os nossos produtos comprados na União Europeia. Poderá consultar as condições de garantia em www.blaupunkt.de ou solicitá-las diretamente no seguinte endereço:

Blaupunkt GmbH

Linha de apoio

Robert-Bosch-Str. 200

D-31139 Hildesheim

Garantia para os EUA

Antes da primeira utilização, queira ler estas instruções de serviço.

Concedemos uma garantia relativamente a todos os nossos produtos comprados nos Estados Unidos da América. Para conhecer as condições de garantia, consulte a nossa página em www.blaupunktusa.com ou solicite-as diretamente através do seguinte endereço:

Blaupunkt USA

2800 South 25th Av.

Broadview, IL 60155

PH: 800-950-2528

FX: 708-865-5296

EM: [e-mail]

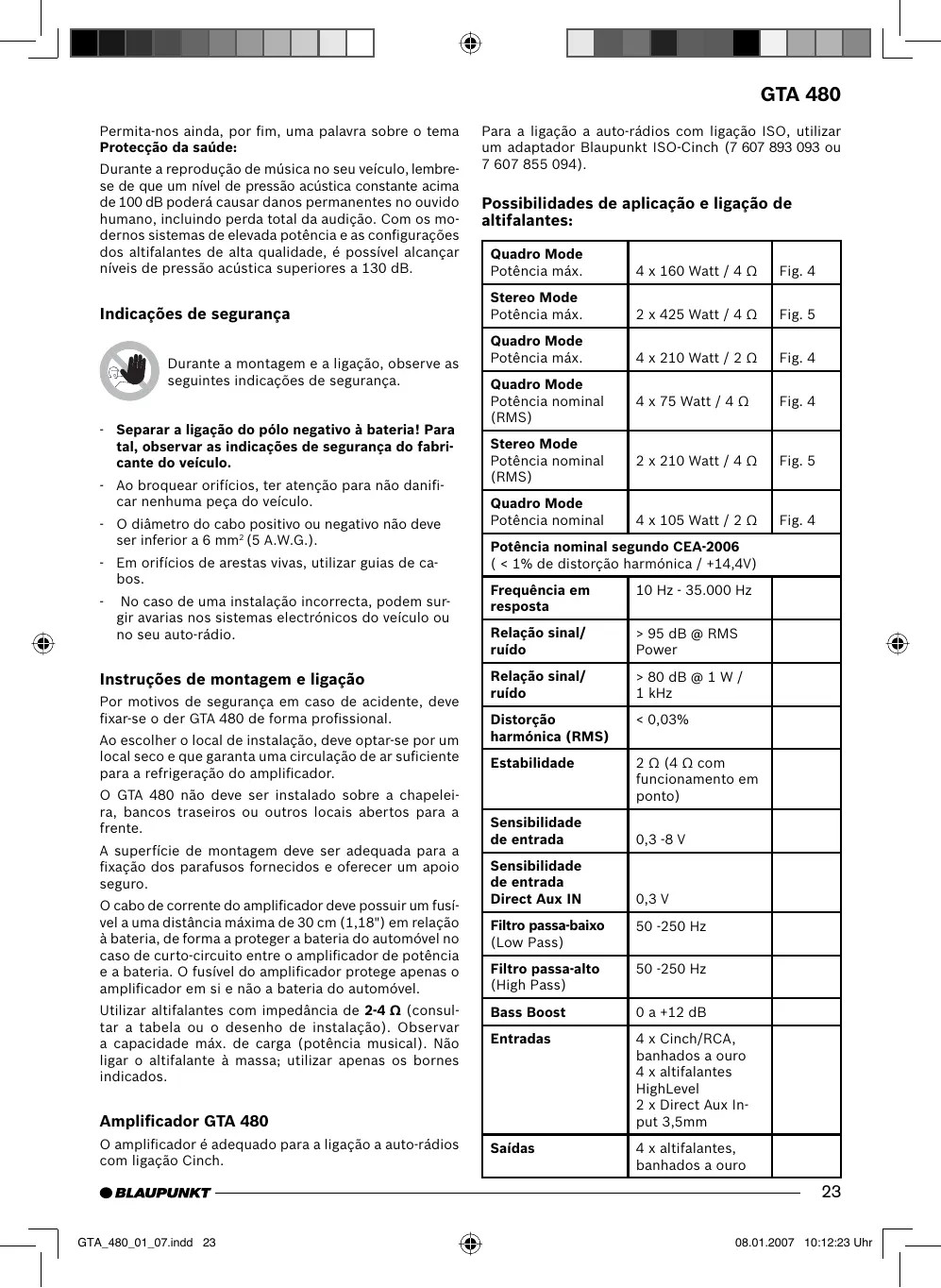

Recomendação:

A potência de um amplificador está para ser tão boa quanto a sua instalação. Uma instalação correta aumenta o desempenho geral do seu sistema de áudio. O amplificador GTA deverá ser instalado por um técnico especializado. Caso pretenda instalá-lo por si mesmo, leia atentamente estas instruções de montagem e calcule tempo suficiente para a instalação.

Permita-nos, por fim, uma palavra sobre o tema Proteção da saúde:

Durante a reprodução de música no seu veículo, lembre-se de que um nível de pressão acústica constante acima de 100 dB poderá causar danos permanentes no ouvido humano, incluindo perda total da audição. Com os modernos sistemas de elevada potência e as configurações dos altifalantes de alta qualidade, é possível alcançar níveis de pressão acústica superiores a 130 dB.

Indicações de segurança

Durante a montagem e a ligação, observe as seguintes indicações de segurança.

• Separar a ligação do polo negativo à bateria! Para tal, observar as indicações de segurança do fabricante do veículo.
• Ao broquear orifícios, ter atenção para não danificar nenhuma peça do veículo.
• O diâmetro do cabo positivo ou negativo não deve ser inferior a 6 mm² (5 A.W.G.).
• Em orifícios de arestas vivas, utilizar guias de cabos.
• No caso de uma instalação incorreta, pode surgir avarias nos sistemas eletrônicos do veículo ou no seu auto-rádio.

Instruções de montagem e ligação

Por motivos de segurança em caso de acidente, deve fixar-se o GTA 480 de forma profissional.

Ao escolher o local de instalação, deve optar-se por um local seco e que garanta uma circulação de ar suficiente para a refrigeração do amplificador.

O GTA 480 não deve ser instalado sobre a chapeleira, bancos traseiros ou outros locais abertos para arente.

A superfície de montagem deve ser adequada para a fixação dos parafusos fornecidos e oferecer um apoio seguro.

O cabo de corrente do amplificador deve possuir um fusível a uma distância maior que 30 cm (1,18") da bateria, de forma a proteger a bateria do automóvel no caso de curto-circuito entre o amplificador de potência e a bateria. O fusível do amplificador protege apenas o amplificador em si e não a bateria do automóvel.

Utilizar altifalantes com impedância de 2-4 Ω (consultar a tabela ou o desenho de instalação). Observar a capacidade máx. de energia (potência musical). Não ligar o altifalante à massa; utilizar apenas os bornes indicados.

O amplificador é adequado para a ligação a auto-rádios com ligação Cinch.

Para a ligação a auto-rádios com ligação ISO, utilizar um adaptador Blaupunkt ISO-Cinch (7 607 893 093 ou 7 607 855 094).

Possibilidades de aplicação e ligação de altifalantes:

Quadro Mode Potência maior.	4 x 160 Watt / 4 Ω	Fig. 4
Stereo Mode Potência maior.	2 x 425 Watt / 4 Ω	Fig. 5
Quadro Mode Potência maior.	4 x 210 Watt / 2 Ω	Fig. 4
Quadro Mode Potência nominal (RMS)	4 x 75 Watt / 4 Ω	Fig. 4
Stereo Mode Potência nominal (RMS)	2 x 210 Watt / 4 Ω	Fig. 5
Quadro Mode Potência nominal	4 x 105 Watt / 2 Ω	Fig. 4
Potência nominal segundo CEA-2006 (< 1% de distorção harmônia / +14,4V)
Frequência em responça	10 Hz - 35.000 Hz
Relação sinal/ ruído	>95 dB @ RMS Power
Relação sinal/ ruído	>80 dB @ 1 W / 1 kHz
Distortion harmonic (RMS)	< 0,03%
Estabilitadé	2 Ω (4 Ω com precisamento em ponto)
Sensibilitadede entrada	0,3 -8 V
Sensibilitadede entrada Direct Aux IN	0,3 V
Filtro passa-baixo (Low Pass)	50 -250 Hz
Filtro passa-alto (High Pass)	50 -250 Hz
Bass Boost	0 a +12 dB
Entradas	4 x Cinch/RCA, banhados a ouro 4 x altifalantes HighLevel 2 x Direct Aux In-put 3,5mm
Saídas	4 x altifalantes, banhados a ouro
Dimensões L x A x P (mm) L x A x P ("	352,5 x 53 x 268,5 13.9 x 2.1 x 10.6

Ligação ao positivo / negativo

• Recomendamos um diâmetro mínimo de 6 mm² (5 A.W.G.).
• Instalar cabos do positivo comuns para a bateria e ligar através do suporte de fusíveis.
• Em orifícios de arestas vivas, utilizar guias de cabos.
• Aparafusar firmemente cabos do negativo comuns num ponto de massa em perfeitas condições (parafuso da carroçaria, chapa da carroçaria) (não ao pólo negativo da bateria).
• Raspar a superfície de contacto do ponto de massa até ficar polido e lubrificar com massa lubrificante de grafite.

Fusíveis integrados (Fuse)

Os fusíveis (Fuse) integrados no amplificador protegem o estágio final e todo o sistema elétrico em caso de defeito. No caso de utilização de um fusível sobresselente, nunca ligar os fusíveis em ponte, nem substituir por fusíveis de corrente mais elevada.

Exemplos de ligação

Ligação da alimentação elétrica. Fig. 2

Ligação a auto-rádios com saída Cinch ...Fig. 3

Ligações de altifalantes Fig.4/5

Direct Aux Input Fig. 6, 6a

High-Input . Fig. 7

Ligar a ligação Remote do amplificador à saída comutável de +12V

Desta maneira o amplificador pode ser ligado e desligado através do interruptor de ligar e desligar do aparelho de rádio.

Ligações de alto nível (High-Input)

O amplificador possui ligações de alto nível (High-Input), para poder ser ligado a auto-rádios sem saídas de estágio de entrada (fig. 7). Deste modo é possível realizar uma ligação direta à saída de alta fidelidade do aparelho de rádio.

Conexão Direct Aux Input

Possibilidade de ligação em auto-rádios que não dispõem de entrada AUX ou quando esta entrada está ocupada

Esta conexão permite ligar diferentes fontes NF, por exemplo, um leitor MP3 ou uma navegação móvel, ligando estas direta e opcionalmente à entrada Direct Aux Input através de uma ficha

estéreo de 3,5 mm (0,35"). Desta forma, todas as fontes de sinais estão disponíveis ao mesmo tempo, e o volume pode ser regulado no respetivo aparelho.

Nota:

Para a montagem e ligação, é necessário que todas as fontes NF estejam desligadas!

Montagem do cabo com ficha estéreo

Como característica especial, este cabo possui um interruptor para ligar/desligar.

Interruptor na posição DESLIGAR (•)

Durante uma montagem e desmontagem e no caso de não se ligar uma fonte NF ao aparelho.

Interruptor na posição LIGAR (I / II):

Só depois de conectar-se uma fonte NF ao aparelho.

Atenção:

Quando da ligação, colocar o regulador do volume sempre no mínimo e desligar o amplificador.

Regulador Level

Com o auxílio do regulador Level, é possível adaptar a sensibilidade de entrada do estágio final à tensão de saída da saída do pré-amplificador do seu auto-rádio.

A margem de ajuste é de 0,3 V a 8 V.

No caso de ligação de um auto-rádio de outro fabricante, deve-se adaptar a sensibilidade de entrada de acordo com as especificações do fabricante.

Rodando o regulador no sentido dos ponteiros do relógio, a sensibilidade de entrada do amplificador aumenta, aumentando também o volume do som. No entanto, não se trata da regulação do volume; na posição final, não é possível alcançar-se uma potência do amplificador mais elevada, mesmo que, de início, pareça que sim. O sistema limita-se a aumentar mais rapidamente o volume quando se aumenta a regulação do volume do rádio.

Ligações de altifalantes

(Caso o amplificador tenha de ser ligado em ponte, prosseguir diretamente neste ponto com o capítulo "Ligações de altifalantes ligados em ponte").

Tal como acontece com qualquer outro componente de áudio, a polaridade correta do amplificador e dos altifalantes é essencial a uma boa reprodução dos graves. Por esta razão, ao efetuar as ligações deve-se ter atenção para se conectar a ligação positiva (+) do amplificador à ligação positiva (+) do altifalante; indicação equivalente

é válida para as ligações negativas (-). Além disto, o canal esquerdo do amplificador tem de ser conectado ao altifalante esquerdo, e o canal direito do amplificador deve ser conectado ao altifalante direito.

Ligações de altifalantes ligados em ponte

O amplificador GTA também pode ser ligado em ponte para uma configuração mono. Desta forma, o amplificador pode ser utilizado para um ou vários subwoofers ou um altifalante de médios. Nesta configuração, o amplificador adiciona o canal direito e esquerdo para uma saída de canal único (saída mono).

Nota:

O amplificador só pode adicionar a informação de sinal direita e esquerda se tiverem sido efetuadas tanto a ligação RCA direita, como a ligação RCA esquerda.

Atenção:

No caso de ligação em ponte, a carga do amplificador deve ser de 4 Ohm ou superior. Uma carga inferior leva ao sobreaquecimento ou desativação do amplificador, e pode causar danos permanentes.

Ajustar o tipo e área das transições de frequência

No GTA 480, é possível regular o tipo de transição de frequência (ou seja, "Low-Pass" ou "Hi-Pass") e a frequência de entrada pretendida. Se, por exemplo, pretender conectar um par de subwoofers, são necessários os ajustes "Low-Pass" ilustrados (Fig. 3). A frequência de entrada depende da gama de frequência dos altifalantes (consultar a gama de frequência dos altifalantes recomendada).

"High-Pass"

No ajuste de 250Hz o amplificador tem uma gama de frequência de 250Hz a 35.000Hz .

Regulação da frequência "Low-Pass"

Este regulador está ativo se o interruptor se encontrar na posição "Low-Pass" e permite o ajuste da frequência de entrada pretendida.

Exemplo:

Com um ajuste de 150Hz , o amplificador tem uma gama de frequência de 10Hz a 150Hz .

Bass Boost

Com o auxílio do regulador Bass Boost, é possível regular a reprodução dos graves do amplificador.

A margem de ajuste é de 0 dB a +12 dB.

Indicação de estrutura

(POWER / PROTECTION)

Luz verde:

estágio final ligado, condição de funcionamento regular.

Luz vermelha:

o estágio final foi desligado eletronicamente, pois existe um caso de avaria.

Reciclagem e remoção

Para a remoção do produto, use, por favor, os sistemas de devolução e recolha colocados à disposição para o efeito.

Reservado o direito a alterações.

Garantia

O controle de tom pode ser ajustado de 0 dB a +12 dB.

Indicadores LED (POWER / PROTECTION)

Luz verde:

Amplificador de potência ligado, condição de operação normal.

Luz vermelha:

O amplificador de potência foi desligado eletronicamente devido a proteção ativada.

Reciclagem e descarte

Pedimos que utilize os métodos de reciclagem adequados para o descarte do produto.

Embalagem e transporte: alterações sem aviso prévio.

TURCO

Garantia

Apenas para auto-rádios com estágio de saída em ponte.
