Marca	Blaupunkt
Modelo	VELOCITY VPA 2140 PRO
Tipo de produto	Amplificador de áudio
Dimensões (L × A × P)	476 × 54 × 260 mm
Potência máx (estéreo 4 Ω)	2 × 300 W
Potência máx (estéreo 2 Ω)	2 × 500 W
Potência máx (mono 4 Ω)	1 × 1000 W
Potência RMS (estéreo 4 Ω)	2 × 150 W
Potência RMS (estéreo 2 Ω)	2 × 250 W
Potência RMS (mono 4 Ω)	1 × 500 W
Largura de banda	10 Hz – 40 kHz
Relação sinal/ruído	> 100 dB/A @ RMS, 80 dB/A @ 1 W/1 kHz
Distorção (RMS)	< 0,02 %
Estabilidade de impedância	2 Ω (4 Ω em modo ponte)
Sensibilidade de entrada (RCA)	0,3 – 8 V
Sensibilidade de entrada (Direct Aux)	0,3 V
Filtros	Passa-baixas (65-4000 Hz), Passa-altas (40-450 Hz), Sub-sônico (20-55 Hz), Reforço de graves (0 a +12 dB)
Entradas	2 × RCA, 1 × Direct Aux (jack 3,5 mm)
Saídas	2 × alto-falante, 2 × RCA
Alimentação	12 V (bateria veicular), fusível externo a ≤30 cm da bateria
Acessórios incluídos	Controle remoto com cabo
Indicador de funcionamento	Luz azul (ligado), luz vermelha (proteção)

Perguntas frequentes - VELOCITY VPA 2140 PRO BLAUPUNKT

Como conectar a alimentação do amplificador?

Desconecte o terminal negativo da bateria. Use um cabo de seção ≥ 6 mm² (5 AWG). Conecte o cabo positivo à bateria através de um porta-fusível colocado a ≤ 30 cm da bateria. Conecte o cabo negativo a um ponto de massa na carroceria (metal nu, lubrificado com grafite). Conecte o terminal Remote a uma alimentação +12 V comutada (saída de antena ou isqueiro) para que o amplificador ligue com o rádio.

Qual seção de cabo é recomendada para os fios de alimentação?

A seção mínima dos cabos positivo e negativo é de 6 mm² (5 AWG). Para longas distâncias ou altas potências, use uma seção maior.

Como conectar alto-falantes em modo ponte (mono)?

Para funcionamento em ponte, use o terminal positivo (+) do canal esquerdo e o terminal negativo (-) do canal direito. Conecte o alto-falante entre esses dois terminais. A impedância mínima em ponte é de 4 Ω. Não desça abaixo disso para evitar superaquecimento ou danos.

O que significa a luz vermelha acesa no amplificador?

A luz vermelha indica que o estágio de saída foi desligado eletronicamente devido a uma falha (curto-circuito, sobrecarga térmica, impedância muito baixa). Verifique as conexões, a ventilação e a carga dos alto-falantes.

Como ajustar o filtro passa-baixas (Low Pass) para um subwoofer?

Coloque o seletor CROSSOVER SELECTOR em LP (Low Pass). Ajuste a frequência de corte com o potenciômetro LOW PASS (65-4000 Hz). Para um subwoofer, uma frequência em torno de 80-150 Hz é comum.

Como usar a entrada Direct Aux?

Conecte uma fonte de áudio (MP3 player, smartphone) via um cabo jack 3,5 mm na entrada Direct Aux Input. Antes de conectar, coloque o interruptor LIGA/DESLIGA do cabo em DESLIGADO. Depois de conectado, coloque em LIGADO. Ajuste o volume da fonte ao mínimo antes de ligar o amplificador.

Qual é a impedância mínima em modo estéreo?

O amplificador é estável em estéreo em 2 Ω por canal. Em modo ponte, a impedância mínima é de 4 Ω. Respeite esses valores para evitar danos.

Como ajustar o nível de entrada (LEVEL) corretamente?

O ajuste LEVEL adapta a sensibilidade de entrada (0,3-8 V) à tensão de saída do rádio. Gire no sentido horário para aumentar a sensibilidade (volume percebido). Não o force até o limite extremo; ajuste-o para que o volume seja confortável sem distorção na metade do curso do rádio.

Onde instalar o amplificador no veículo?

Escolha um local seco e bem ventilado. Não monte o amplificador na placa traseira, no banco traseiro ou em um local aberto para a frente. Fixe-o firmemente com os parafusos fornecidos para evitar deslocamento em caso de acidente.

O que fazer se um fusível do amplificador queimar?

Desligue a alimentação. Substitua o fusível defeituoso por um fusível de mesmo calibre (nunca o ponteie e nunca use um calibre superior). Se o novo fusível queimar novamente, verifique as conexões e a ausência de curto-circuito nos terminais do alto-falante ou na alimentação.

MANUAL DE UTILIZADOR VELOCITY VPA 2140 PRO BLAUPUNKT

Exemplos de ligação

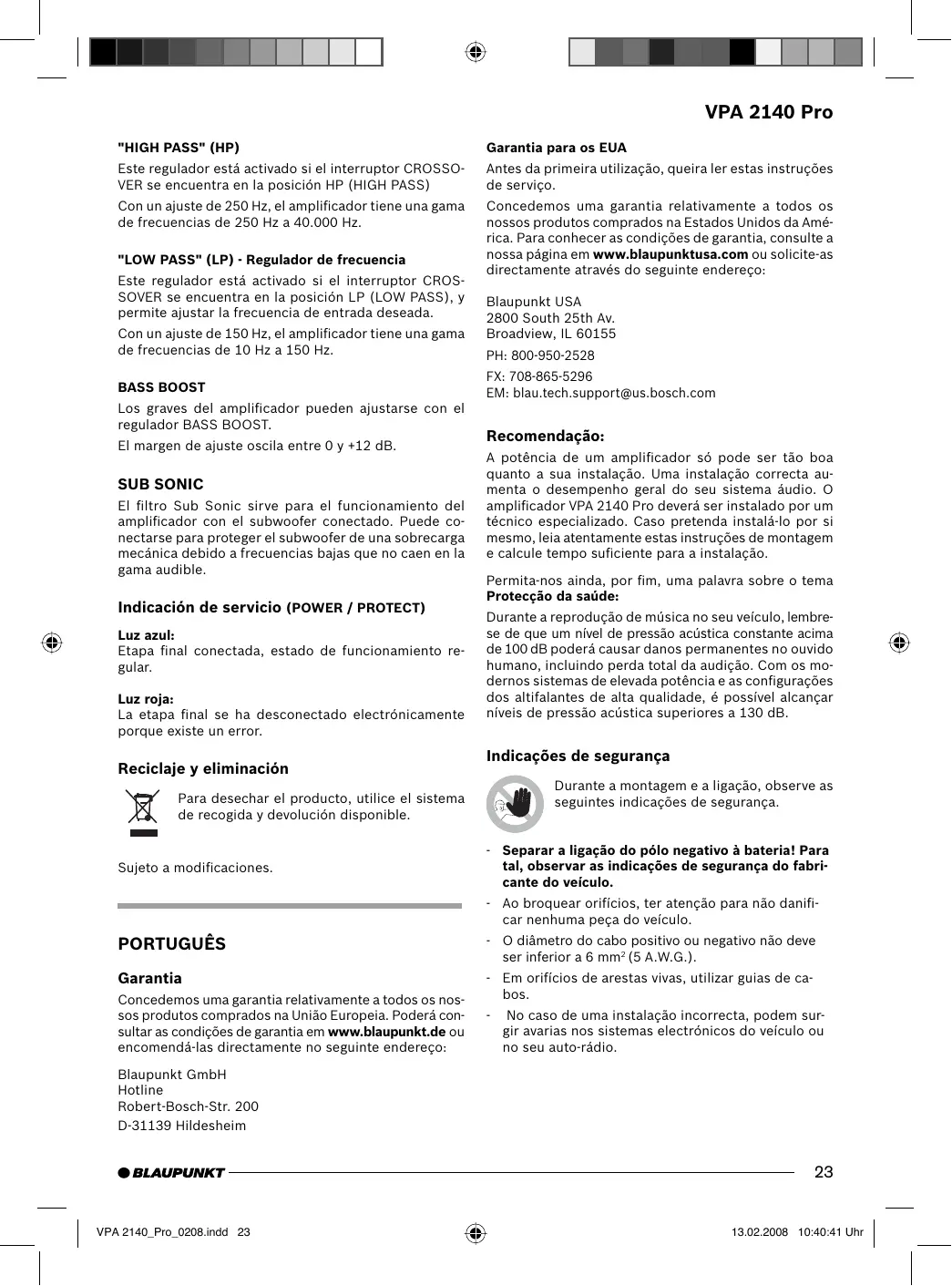

Concedemos uma garantia relativamente a todos os nossos produtos comprados na União Europeia. Poderá consultar as condições de garantia em www.blaupunkt.de ou encomendá-las diretamente no seguinte endereço:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Garantia para os EUA

Antes da primeira utilização, queira ler estas instruções de serviço.

Concedemos uma garantia relativamente a todos os nossos produtos comprados nos Estados Unidos da América. Para conhecer as condições de garantia, consulte a nossa página em www.blaupunktusa.com ou solicite-as diretamente através do seguinte endereço:

Blaupunkt USA

2800 South 25th Av.

Broadview, IL 60155

PH:800-950-2528

FX:708-865-5296

EM: [e-mail]

Recomendação:

A potência de um amplificador está para ser boa quando a sua instalação é correta. Uma instalação correta aumenta o desempenho geral do seu sistema de som. O amplificador VPA 2140 Pro deverá ser instalado por um profissional especializado. Caso pretenda instalá-lo por si mesmo, leia atentamente estas instruções de montagem e calcule tempo suficiente para a instalação.

Permita-nos ainda, por fim, uma palavra sobre o tema Proteção da saúde:

Durante a reprodução de música no seu veículo, lembre-se de que um nível de pressão acústica constante acima de 100 dB poderá causar danos permanentes no ouvido humano, incluindo perda total da audição. Com os modernos sistemas de elevada potência e as configurações dos altifalantes de alta qualidade, é possível alcançar níveis de pressão acústica superiores a 130 dB.

Indicações de segurança

Durante a montagem e a ligação, observar as seguintes indicações de segurança.

• Separar a ligação do polo negativo à bateria! Para tal, observar as indicações do fabricante do veículo.
• Ao broquear orifícios, ter atenção para não danificar nenhuma peça do veículo.
• O diâmetro do cabo positivo ou negativo não deve ser inferior a 6 mm² (5 A.W.G.).
• Em orifícios de arestas vivas, utilizar guias de cabos.
• No caso de uma instalação incorreta, podem surgir avarias nos sistemas eletrónicos do veículo ou no seu auto-rádio.

VPA 2140 Pro

Instruções de montagem e ligação

Por motivos de segurança em caso de acidente, deve fixar-se o VPA 2140 Pro de forma profissional.

Ao escolher o local de instalação, deve optar-se por um local seco e que garanta uma circulação de ar suficiente para a refrigeração do amplificador.

O VPA 2140 Pro não deve ser instalado sobre a chapelaria, bancos traseiros ou outros locais abertos para arejamento.

A superfície de montagem deve ser adequada para a fixação dos parafusos fornecidos e oferecer um apoio seguro.

O cabo de corrente do amplificador deve possuir um fusível a uma distância maior de 30 cm (1,18") em relação à bateria, de forma a proteger a bateria do automóvel no caso de curto-circuito entre o amplificador de potência e a bateria. O fusível do amplificador protege apenas o amplificador em si e não a bateria do automóvel.

Utilizar altifalantes com impedância de 2-4 Ω (consultar a tabela ou o desenho de instalação). Observar a capacidade máx. de energia (potência musical). Não ligar o altifalante à massa; utilizar apenas os bornes indicados.

Amplificador VPA 2140 Pro

O amplificador é adequado para a ligação a auto-rádios com ligação Cinch.

Para a ligação a auto-rádios com ligação ISO, utilize um adaptador Baupunkt ISO-Cinch (7 607 893 093 ou 7 607 855 094).

Possibilidades de aplicação e ligação de altifalantes:

Stereo Mode Potência max.	2 x 300 Watt / 4 Ω	Fig. 4
Mono Mode Potência max.	1 x 1000 Watt / 4 Ω	Fig. 5
Stereo Mode Potência max.	2 x 500 Watt / 2 Ω	Fig. 4
Stereo Mode Potência nominal (RMS)	2 x 150 Watt / 4 Ω	Fig. 4
Mono Mode Potência nominal (RMS)	1 x 500 Watt / 4 Ω	Fig. 5
Stereo Mode Potência nominal	2 x 250 Watt / 2 Ω	Fig. 4
Potência nominal segundo CEA-2006 (< 0,02 % klrr / +14,4 V)
Frequência em responça	10 Hz - 40.000 Hz

Relação sinal/ ruido	> 100 dB/A @ RMS Power
Relação sinal/ ruido	80 dB/A @ 1 W / 1 kHz
Distortion harmonica (RMS)	< 0,02 %
Estabilitadede entrada	2 Ω (4 Ω com funcao-namento em punto)
Sensibilidade de entrada	0,3 -8 V
Sensibilidade de entradaDirect Aux IN	0,3 V
Filtro passa-baixo (Low Pass)	65 - 4000 Hz
Filtro passa-alto (High Pass)	40 - 450 Hz
Bass Boost	0 a +12 dB
Filtro subsonic	20 bis 55 Hz
Entradas	2 x Cinch/RCA 1 x Direct Aux Input 3,5mm
Saidas	2 x altifalantes 2 x RCA
Dimensoes L x A x P (mm) L x A x P (")	476 x 54 x 260 18.8 x 2.2 x 10.2

Ligação ao positivo / negativo

• O diâmetro do cabo positivo ou negativo não deve ser inferior a 6 mm² (5 A.W.G.).
• Instalar cabos do positivo comuns para a bateria e ligar através do suporte de fusíveis.
• Em orifícios de arestas vivas, usar guias de cabos.
• Aparafusar firmemente cabos do negativo comuns num ponto de massa em perfeitas condições (parafuso da carroçaria, chapa da carroçaria) (não ao pólo negativo da bateria).
• Raspar a superfície de contacto do ponto de massa até ficar polido e lubrificar com massa lubrificante de grafite.

Fusíveis integrados (FUSE)

Os fusíveis (FUSE) integrados no amplificador protegem o estágio final e todo o sistema elétrico em caso de defeito. No caso de utilização de um fusível sobresselente, nunca ligar os fusíveis em ponte, nem substituir por fusíveis de corrente mais elevada.

Exemplos de ligação

Ligação da alimentação elétrica. Fig. 2

Ligação a auto-rádios com saída Cinch .......Fig. 3

Ligações de altifalantes.. Fig. 4/5

LPL REMOTE Fig.6

Direct Aux Input . Fig. 7

Ligar a ligação Remote do amplificador a

fonte de tensão comutável de +12V

Desta maneira o amplificador pode ser ligado e desligado através do interruptor de ligar e desligar do aparelho de rádio.

Conexão Direct Aux Input

Possibilidade de ligação em auto-rádios que não dispõem de entrada AUX ou quando esta entrada está ocupada

Esta conexão permite usar diferentes fontes NF, por exemplo, um leitor MP3 ou uma navegação móvel, ligando estas direta e opcionalmente à entrada Direct Aux Input através de uma ficha estéreo de 3,5 mm (0,35"). Desta forma, todas as fontes de sinais estão disponíveis ao mesmo tempo, e o volume pode ser regulado no respectivo aparelho.

Nota:

Para a montagem e ligação, é necessário que todas as fontes NF estejam desligadas!

Montagem do cabo com ficha estrevo

Como característica especial, este cabo possui um interruptor para ligar/desligar.

Interruptor na posição DESLIGAR (•)

Durante uma montagem e desmontagem e no caso de não se ligar uma fonte NF ao aparelho.

Interruptor na posição LIGAR (I / II):

Só depois de conectar-se uma fonte NF ao aparelho.

Atenção:

Quando da ligação, colocar o regulador do volume sempre no mínimo e desligar o amplificador.

Regulador LEVEL

Com o auxílio do regulador LEVEL, é possível adaptar a sensibilidade de entrada do estágio final à tensão de saída da saída do pré-amplificador do seu auto-rádio.

A margem de ajuste é de 0,3 V a 8 V.

No caso de ligação de um auto-rádio de outro fabricante, deve adaptar-se a sensibilidade de entrada de acordo com as especificações do fabricante.

Rodando o regulador no sentido dos ponteiros do relógio, a sensibilidade de entrada do amplificador aumenta, aumentando também o volume do som. No entanto, não se trata da regulação do volume; na posição final, não é possível alcançar-se uma potência do amplificador mais elevada, mesmo que, de início, pareça que sim. O sistema limita-se a aumentar mais rapidamente o volume quando se aumenta a regulação do volume do rádio.

Ligações de altifalantes

(Caso o amplificador tenha de ser ligado em ponte, prosseguir diretamente neste ponto com o capítulo "Ligações de altifalantes ligados em ponte").

Tal como acontece com qualquer outro componente de áudio, a polaridade correta do amplificador e dos altifalantes é essencial a uma boa reprodução dos graves. Por esta razão, ao efetuar as ligações deve-se ter atenção para se conectar a ligação positiva (+) do amplificador à ligação positiva (+) do altifalante; indicação equivalente é válida para as ligações negativas (-). Além disto, o canal esquerdo do amplificador tem de ser conectado ao altifalante esquerdo, e o canal direito do amplificador deve ser conectado ao altifalante direito.

Ligações de altifalantes ligados em ponte

O amplificador VPA 2140 Pro também pode ser ligado em ponte para uma configuração mono. Desta forma, o amplificador pode ser utilizado para um ou vários subwoofers ou um altifalante de médios. Nesta configuração, o amplificador adiciona o canal direito e esquerdo para uma saída de canal único (saída mono).

Nota:

O amplificador está para adicionar a informação de sinal direita e esquerda se tiverem sido efetuadas tanto a ligação RCA direita, como a ligação RCA esquerda.

Atenção:

No caso de ligação em ponte, a impedância do amplificador deve ser de 4 Ohm ou superior. Uma impedância inferior leva ao sobreaquecimento ou desativação do amplificador e pode causar danos permanentes.

O telecomando por cabo incluído no fornecimento permite-lhe adaptar confortavelmente, a partir do seu lugar, o nível de graves.

Ajustar o tipo e área das transições de frequência

No VPA 2140 Pro, é possível regular o tipo de transição de frequência (ou seja, "LOW PASS" ou "HI PASS") e a frequência de entrada pretendida. Se, por exemplo, pretender conectar um par de subwoofers, são necessários os ajustes "LOW PASS" ilustrados (Fig. 3). A frequência de entrada depende da gama de frequência

VPA 2140 Pro

dos altifalantes (consultar a gama de frequência dos altifalantes recomendada).

CROSSOVER SELECTOR

Selecione, antes da montagem, o interruptor CROSSOVER (SELECTOR) do estágio final, para fazer o filtro passa-baixo (LP), o filtro passa-alto (HP) ou Fullrange (OFF). Na posição OFF, será utilizada a resposta de frequência total do amplificador.

"HIGH PASS" (HP)

Este regulador está ativo quando o interruptor CROSSOVER se encontrar na posição HP (HIGH PASS).

No ajuste de 250 Hz, o amplificador tem uma gama de frequência de 250 Hz a 40.000 Hz.

"LOW PASS" (LP) - Regulação da frequência

Este regulador está ativo se o interruptor CROSSOVER se encontrar na posição LP (LOW PASS) e permite o ajuste da frequência de entrada pretendida.

Com um ajuste de 150 Hz, o amplificador tem uma gama de frequência de 10 Hz a 150 Hz.

BASS BOOST

Com o auxílio do regulador BASS BOOST, é possível regular a reprodução dos graves do amplificador.

A margem de ajuste é de 0 dB a +12 dB.

CROSSOVER SELECTOR

Selecione, antes da montagem, o interruptor CROSSOVER (SELECTOR) do estágio final, para fazer o filtro passa-baixo (LP), o filtro passa-alto (HP) ou Fullrange (OFF). Na posição OFF, será utilizada a resposta de frequência total do amplificador.

"HIGH PASS" (HP)

Este regulador está ativo quando o interruptor CROSSOVER se encontrar na posição HP (HIGH PASS).

No ajuste de 250 Hz, o amplificador tem uma gama de frequência de 250 Hz a 40.000 Hz.

"LOW PASS" (LP) - Regulação da frequência

Este regulador está ativo se o interruptor CROSSOVER se encontrar na posição LP (LOW PASS) e permite o ajuste da frequência de entrada pretendida.

Indicação de funcionamento (POWER / PROTECT)

Luz azul:

estágio final ligado, condição de funcionamento regular.

Luz vermelha:

o estágio final foi desligado eletronicamente, pois existe um caso de avaria.

Reciclagem e remoção

Para a remoção do produto, use, por favor, os sistemas de devolução e recolha colocados à disposição para o efeito.

Reservado o direito a alterações.

Garantia

Oferecemos uma garantia de fabricante para aparelhos comprados dentro da União Europeia. As condições de garantia podem ser obtidas em www.blaupunkt.de ou diretamente com:

Blaupunkt GmbH

Linha de apoio

Robert-Bosch-Str. 200

D-31139 Hildesheim

Recomendação:

Para evitar ruído, ligue o aparelho a uma fonte de alimentação de 0,3 V a 8 V.

Ao ligar um rádio de carro de outro fabricante, deve-se ajustar a tensão de entrada de acordo com as instruções do fabricante.

Neste aparelho, as seguintes funções estão disponíveis:

Ao girar o botão para a direita, aumenta a sensibilidade de entrada do amplificador e, consequentemente, o ganho. Não se trata, porém, de um ajuste de volume. A posição exata não atinge a máxima potência do amplificador, mesmo que inicialmente esteja audível. O sistema aumenta a potência do ganho quando se aumenta a rotação do controle de ganho do receptor.

Sintonia fina

(Se o amplificador precisar ser reiniciado, continue neste ponto diretamente com o programa "Reinicialização de fábrica").

Como qualquer unidade elétrica, esta unidade do amplificador e dos alto-falantes é importante para a segurança e o desempenho dos mesmos. Por isso, deve-se prestar atenção às conexões, de modo que a conexão positiva (+) do amplificador seja conectada à conexão positiva (+) da bateria. O mesmo vale para as conexões negativas (-). Além disso, o cabo esquerdo do amplificador deve ser conectado ao alto-falante esquerdo e o cabo direito do amplificador ao alto-falante direito.

Conexões de alto-falantes

O amplificador VPA 2140 Pro pode ser reiniciado para uma operação mono. Desta forma, o amplificador pode ser usado para um ou mais alto-falantes de baixa frequência. Com esta função, o amplificador conecta o canal direito e o canal esquerdo em um único canal (modo mono).

Recomendações:

O amplificador pode conectar as duas saídas do alto-falante esquerdo e direito somente quando a conexão RCA direita e esquerda estiverem conectadas.

Atenção:
