BEDIENUNGSANLEITUNG VELOCITY VPA 2140 PRO BLAUPUNKT

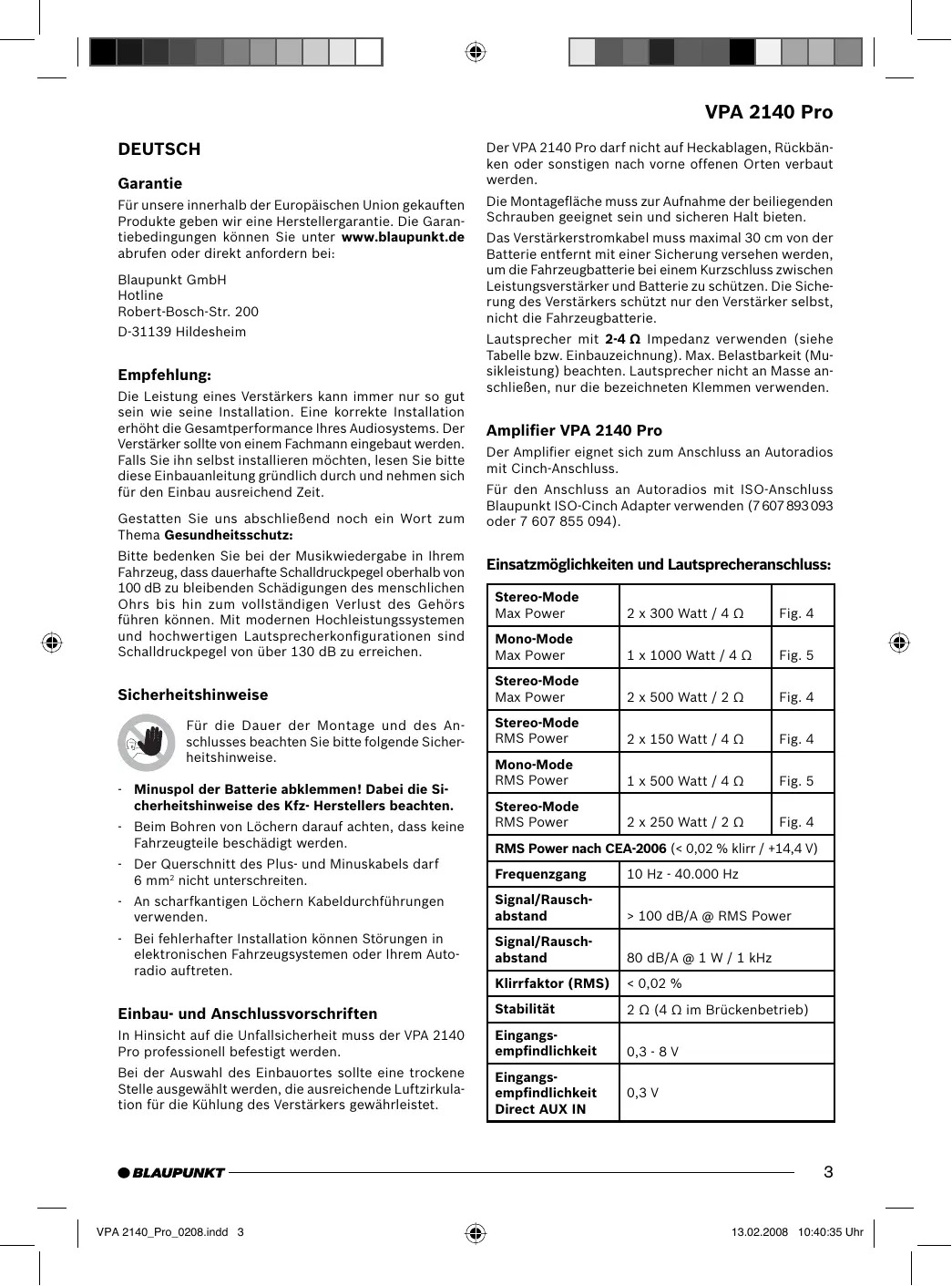

Für unsere innerhalb der Europäischen Union gekauften Produkte geben wir eine Herstellergarantie. Die Garantiebedingungen können Sie unter www.blaupunkt.de abrufen oder direkt anfordern bei:
Blaupunkt GmbH
Hotline
Robert-Bosch-Str. 200
D-31139 Hildesheim
Empfehlung:
Die Leistung eines Verstärkers kann immer nur so gut sein wie seine Installation. Eine korrekte Installation erhöht die Gesamtperformance Ihres Audiosystems. Der Verstärker sollte von einem Fachmann eingebaut werden. Falls Sieihn selbst installieren möchten,esen Sieitte但这e Einbauanleitung gründlich durch undnehmen sich fur den Einbau ausreichend Zeit.
Gestatten Sie uns abschreiben noch ein Wort zum Thema Gesundheitsschutz:
Bitte bedenken Sie bei der Musikwiedergabe in Ihrm Fahrzeug, dass dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohrs bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungssystemen und hochwertigen Lautsprecherkonfigurationen sind Schalldruckpegel von über 130 dB zu erreichen.
Sicherheitshinweise

Für die Dauer der Montage und des Anschlusses beachten Sieitte folgende Sicherheitschinweise.
- Minuspol der Batterie abklemmen! Dabei die Sicherheitseinweise des Kfz- Herstellers beachten.
- Beim Bohren von Löchern darauf auf achten, dass keine Fahrzeugteile beschädigt werden.
- Der Querschnitt des Plus- und Minuskabels damit 6 mm² nicht untersachten.
- An scharfkantigen Lochern Kabeldurchführungen verwenden.
- Bei fehlherhafter Installation konnen Störungen in elektronischen Fahrzeugsystemen oder将其 Autoradio außtreten.
Einbau- und Anschlussvorschriften
In Hinsicht auf die Unfallsicherheit muss der VPA 2140 Pro professionell befestigt werden.
Bei der Auswahldes Einbauortes sollte eine trockene Stelle ausgewaht werden, die ausreichende Luftzirkulation fur die Kuhlung des Verstarkers gewährleistet.
Der VPA 2140 ProarfndichtaufHeckablagen,Rückbaken oder sonstigen nach vorne offenen Orten verbaut werden.
Die Montagefläche muss zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten.
Das Verstärkerstromkabel muss maximal 30~cm von der Batterie entfern mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluss zwischen Leistungsverträger und Batterie zu schützen. Die Sicherung des Verstärkers schützt nur den Verträger selbst, nicht die Fahrzeugbatterie.
Lautsprecher mit 2-4 Ω Impedanz verwenden (siehe Tabelle bzw. Einbauzeichnung). Max. Belastbarkeit (Musikleistung) beachten. Lautsprecher nicht an Masse anschlieben, nur die bezeichneten Klemmen verwenden.
Amplifier VPA 2140 Pro
Der Amplifier eignet sich zum Anschluss an Autoradios mit Cinch-Anschluss.
Für den Anschluss an Autoradios mit ISO-Anschluss Blaupunkt ISO-Cinch Adapter verwenden (7 607 893 093 oder 7 607 855 094).
Einsatzmöglichkeiten und Laufsprecheranschluss:
| Stereo-Mode Max Power | 2 x 300 Watt / 4 Ω | Fig. 4 |
| Mono-Mode Max Power | 1 x 1000 Watt / 4 Ω | Fig. 5 |
| Stereo-Mode Max Power | 2 x 500 Watt / 2 Ω | Fig. 4 |
| Stereo-Mode RMS Power | 2 x 150 Watt / 4 Ω | Fig. 4 |
| Mono-Mode RMS Power | 1 x 500 Watt / 4 Ω | Fig. 5 |
| Stereo-Mode RMS Power | 2 x 250 Watt / 2 Ω | Fig. 4 |
| RMS Power nach CEA-2006 (< 0,02 % klrr / +14,4 V) | ||
| Frequenzgang | 10 Hz - 40.000 Hz | |
| Signal/Rausch-abstand | > 100 dB/A @ RMS Power | |
| Signal/Rausch-abstand | 80 dB/A @ 1 W / 1 kHz | |
| Klirrfaktor (RMS) | < 0,02 % | |
| Stabilität | 2 Ω (4 Ω im Brückenbetrieb) | |
| Eingangs-empfindlichkeit | 0,3 - 8 V | |
| Eingangs-empfindlichkeit Direct AUX IN | 0,3 V | |
| Tiefpassfilter (Low Pass) | 65 - 4000 Hz | |
| Hochpassfilter (High Pass) | 40 - 450 Hz | |
| Bass Boost | 0 dB bis +12 dB | |
| Subsonicfilter | 20 bis 55 Hz | |
| Eingänge | 2 x Cinch/RCA 1 x Direct Aux Inputs 3.5 mm stereo | |
| Ausgänge | 2 x Laufsprecher 2 x RCA | |
| Abmessungen | ||
| B x H x T (mm) | 476 x 54 x 260 | |
| B x H x T (") | 18.8 x 2.2 x 10.2 | |
Plus- / Minus-Anschluss
- Der Querschnitt des Plus- und Minuskabels damit 6 mm² nicht untersachten.
Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschließen. - An scharfkantigen Löchern Kabeldurchführungen verwenden.
- Handelsübliche Minuskabel an einen störfreien Massepunkt (Karosserieschraube, Karosserieblech) sicher anschauben (nicht am Minuspol der Batterie).
- Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett ein fetten.
Integrierte Sicherungen (FUSE)
Die im Amplifier integrierten Sicherungen (FUSE) schützen die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherungitte niemals Sicherungen überbrücken oder gegen Typen mit hoherem Strom auswechseln.
Anschlussbeispiele
Anschluss der Spannungsvorsorgung.....Fig.2
Anschluss an Autoradios
mit Cinch-Ausgang . Fig. 3
Lautsprecheranschlüsse Fig. 4/5
LPL REMOTE Fig.6
Direct Aux Input.. Fig. 7
+12V
Remote- Anschluss des Verständerkers mit schaltbarer +12V Spannungssquelle verbinden.
Auf diese Weise kann der Veränder über den Ein-/ Ausschalter des Radiogerats ein- und ausgeschaltet werden.
Direct Aux Input Anschluss
Anschlussmöglichkeit bei nicht vorhandenen oder belegten AUX-Eingang am Autoradio
Hier konnen Sie verschiedene NF Quellen, zum Beispiel einen MP3 Player oder eine Mobile Navigation, direkt über einen 3,5 mm Klinkenstecker am Direct Aux Input Eingang anschließen. Alle Signalquellen sind so gleichzeitig zu horen und ihre Lautstärke wird am jeweiligen Quellengerät geregelt.
Hinweis:
Bei Einbau und Anschluss müssen alle NF Quellen auf Aus stehen!
Einbau Klinkenstecker-Kabel
Für den Anschluss benutzen Sieitte unser 5m Klinkenstecker-Kabel mit der Bestellnummer 7607001525.
Als Besonderheit besitzt es einen Ein/Aus Schalter.
Schalterstellung AUS ()
Bei An und Abbau und einer nicht angeschlossen NF-Quelle.
Schalterstellung EIN (I / II):
Nur nach dem eine NF Quelle angeschlossen wurde.
Achtung:
Bei Anschluss den Lautstärkeregler immer auf Minimum stellen und den Amplifier ausschalten.
LEVEL Regler
Mit Hilfe des LEVEL Reglers kann die Eingangssempfindlichkeit der Endstufe an die Ausgangsspannung Ihres Autoradio-Vorverstellerkerausganges angepasst werden. Der Einstellbereich reicht von 0,3 V bis 8 V.
Bei Anschluss eines Autoradios anderer Hersteller ist die Eingangsempfindlichkeit entsprechend den Herstelerangaben anzupassen.
Hierzu noch eineige wichtige Erläuterungen:
Durch Drehen des Reglers im Uhrzeigersinn erhöht sich die Eingangsempfindlichkeit des Verstärkers und damit auch die Lautstärke. Es handelt sich jedoch nicht um eine Lautstarkeregelung; in der Endposition laßt sich keine höhere Verstärkerleistung erzielen, auch wenn sich dies zunachst so anhört. Das System steigert lediglich schneller die Lautstärke, wenn die Lautstarkeregelung des Radiogerätes aufgedreht wird.
Laatsprecheranschluss
(Falls der Veränder in Brücke geschalteit werden soll, an dieser Stelle direkt mit dem Abschnitt „Überbrachte Lautsprecheranschlüsse" fortfahren).
Wie bei jeder Audiokomponente ist die korrekte Polung
von Verträger und Laufsprechern von essentieller Bedeutung für eine gute Basswiedergabe. Deshalb ist bei den Anschlüssen darauf zu achtenden, dass der positive (+) An Schluss des Verträgers mit dem positiven An Schluss (+) des Laufsprechers verbunden wird; entsprechendes gilt für die negativen (-) An Schlüsse. Außer dem muss der linke Verträkkanal mit dem linken Laufsprecher und der rechte Verträkkanal mit dem rechten Laufsprecher verbunden werden.
Überbrachte Laatsprecheranschluss
Der VPA 2140 Pro-Veränder kann für eine Monokonfiguration auch in Brücke geschalten werden. Auf diese Weise kann der Veränder für einen oder mehrere Subwoofer bzw. einen Mitteltoner verwendet werden. In dieser Konfiguration addiert der Veränder den rechten und linken Kanal zu einem Einkanalausgang (Monoausgang).
Hinweis:
Der Veränder kann die rechte und linke Signa informationon nur dann addieren, wenn sowohl der rechte als auch der linke RCA-Anschluss vorgenommen wurde.
Achtung:
In Brückenschaltung muss die Verstärkerlast 4 Ohm oderHigherbetrage.Eine niedrigere Last fuhrt zu einer Uberhitzung oder Abschaltung des Verstärkers und kann dauerhafte Schaden verursachen.
Kabel-Fernbedienung
Die im Lieferumfang enthaltene Kabel-Fernbedienung gestattet Ihnen die komfortable Anpassung des Basspe-gels von ihrer Sitzposition aus.
Art und Bereich der Frequenzübergänge einstellen
Beim VPA 2140 Pro kann die Art des Freqenzübergangs (d. h. "LOW PASS" oder "HIGH PASS") und die gewünsche Einstiegsfrequency eingestellt werden. Wenn beispisseweise ein Subwoofer- Paar angeschlossen werden soll, sind die abgebildeten "LOW PASS"-Einstellungen erforderlich (Fig. 3a). Die Einstiegsfrequency ist abhängig vom Freqenzbereich der Lautsprecher
CROSSOVER SELECTOR
Selektieren Sie vor der Montage den CROSSOVER-Schalter (SELECTOR) der Endstufe um den Tieffpassfilter (LP), den Hochpassfilter (HP) oder Fullrange (OFF) einzustellen. Bei der Position OFF wird der volle Freuenzgang des Verständrakers genutzt.
"HIGH PASS" (HP)
Dieser Regler ist aktiv, wenn sich der CROSSOVER-Schalter in der Position HP (HIGH PASS) befindet
Bei der Einstellung von 250 Hz hat der Veränder einen Frequenzbereich von 250 Hz bis 40.000 Hz.
"LOW PASS" (LP) - Frequenzregelung
Dieser Regler ist aktiv, wenn sich der CROSSOVER-Schalter in der Position LP (LOW PASS) befindet, und ermöglich die Einstellung der gewürschten Einstiegsfrequenz.
Bei einer Einstellung von 150Hz hat der Veränder einen Frequenzbereich von 10Hz bis 150Hz .
BASS BOOST
Mit Hilfe des BASS BOOST Reglers kann die Basswiedergabe des Verständerkers eingestellt werden.
Der Einstellbereich reicht von 0 dB bis +12 dB.
SUB SONIC
Das Sub Sonic-Filter dient dem Verstärkerbetrieb bei angeschlossenem Subwoofer. Es kann zugeschaltet werden um den Subwoofer vor Mechanischer Überlastung durch tiefe nicht mehr in den Hörbereich fallende Frenzen zu schützen.
Betriebsanzeige (POWER / PROTECT)
Blaes Licht:
Endstufe an, regularer Betriebszustand.
Rotes Licht:
Endstufe ist elektronisch abgeschaltet, da Fehlerfall vorliegt.
Recycling und Entsorgung

Bitte nutzen Sie zur Entsorgung des Produktes die zur Verfügung stehenden Rückgabe- und Sammelsysteme.
Änderungen vorbehalten.
