MODE D'EMPLOI VELOCITY VPA 2140 PRO BLAUPUNKT

FRANÇAIS Garantie Notre garantie fabricant s'étend à tous les produits achetés à l'intérieur de l'Union européenne. Vous pouvez consulter les conditions de garantie sous www.blaupunkt.de ou les demander directement auprès de : Blaupunkt GmbH Holine Robert-Bosch-Str. 200 D-31139 Hildesheim

Garantie pour les USA Prenez soin de lire ce mode d’emploi avant d’utiliser l’appareil pour la première fois.

Notre garantie constructeur s'étend à tous les produits achetés à l'intérieur de Etats Unis d'Amérique. Vous pouvez consulter les conditions de garantie sous www.blaupunktusa.com ou les demander directement auprès de :

VPA 2140_Pro_0208.indd 8

13.02.2008 10:40:36 Uhr

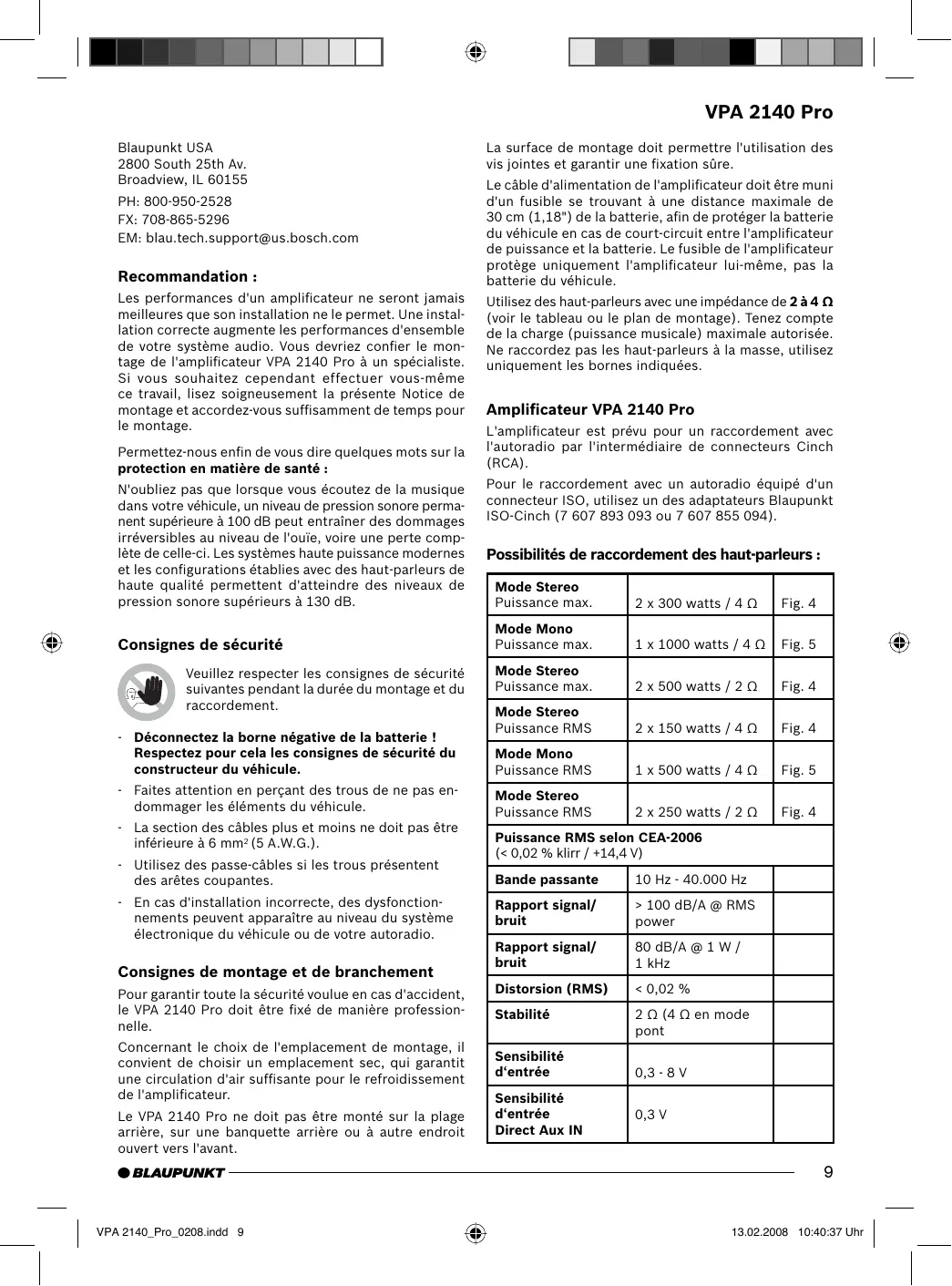

Les performances d'un amplificateur ne seront jamais meilleures que son installation ne le permet. Une installation correcte augmente les performances d'ensemble de votre système audio. Vous devriez confier le montage de l'amplificateur VPA 2140 Pro à un spécialiste. Si vous souhaitez cependant effectuer vous-même ce travail, lisez soigneusement la présente Notice de montage et accordez-vous suffisamment de temps pour le montage. Permettez-nous enfin de vous dire quelques mots sur la protection en matière de santé : N'oubliez pas que lorsque vous écoutez de la musique dans votre véhicule, un niveau de pression sonore permanent supérieure à 100 dB peut entraîner des dommages irréversibles au niveau de l'ouïe, voire une perte complète de celle-ci. Les systèmes haute puissance modernes et les configurations établies avec des haut-parleurs de haute qualité permettent d'atteindre des niveaux de pression sonore supérieurs à 130 dB.

Consignes de sécurité

Veuillez respecter les consignes de sécurité suivantes pendant la durée du montage et du raccordement. - Déconnectez la borne négative de la batterie ! Respectez pour cela les consignes de sécurité du constructeur du véhicule. - Faites attention en perçant des trous de ne pas endommager les éléments du véhicule. - La section des câbles plus et moins ne doit pas être inférieure à 6 mm2 (5 A.W.G.). - Utilisez des passe-câbles si les trous présentent des arêtes coupantes. - En cas d'installation incorrecte, des dysfonctionnements peuvent apparaître au niveau du système électronique du véhicule ou de votre autoradio.

Consignes de montage et de branchement

Pour garantir toute la sécurité voulue en cas d'accident, le VPA 2140 Pro doit être fixé de manière professionnelle. Concernant le choix de l'emplacement de montage, il convient de choisir un emplacement sec, qui garantit une circulation d'air suffisante pour le refroidissement de l'amplificateur. Le VPA 2140 Pro ne doit pas être monté sur la plage arrière, sur une banquette arrière ou à autre endroit ouvert vers l'avant.

La surface de montage doit permettre l'utilisation des vis jointes et garantir une fixation sûre.

Le câble d'alimentation de l'amplificateur doit être muni d'un fusible se trouvant à une distance maximale de 30 cm (1,18") de la batterie, afin de protéger la batterie du véhicule en cas de court-circuit entre l'amplificateur de puissance et la batterie. Le fusible de l'amplificateur protège uniquement l'amplificateur lui-même, pas la batterie du véhicule. Utilisez des haut-parleurs avec une impédance de 2 à 4 Ω (voir le tableau ou le plan de montage). Tenez compte de la charge (puissance musicale) maximale autorisée. Ne raccordez pas les haut-parleurs à la masse, utilisez uniquement les bornes indiquées.

Amplificateur VPA 2140 Pro

L'amplificateur est prévu pour un raccordement avec l'autoradio par l'intermédiaire de connecteurs Cinch (RCA). Pour le raccordement avec un autoradio équipé d'un connecteur ISO, utilisez un des adaptateurs Blaupunkt ISO-Cinch (7 607 893 093 ou 7 607 855 094).

Possibilités de raccordement des haut-parleurs :

Mode Stereo Puissance max.

Puissance RMS selon CEA-2006

(< 0,02 % klirr / +14,4 V) Bande passante

2 Ω (4 Ω en mode pont

Sensibilité d‘entrée

Sensibilité d‘entrée Direct Aux IN

VPA 2140_Pro_0208.indd 9

13.02.2008 10:40:37 Uhr

Amplification des basses

0 à +12 dB Filtre subsonic

2 x RCA Connexion possible à l’autoradio en cas d’entrée

AUX inexistante ou occupée Il est possible ici de raccorder différentes sources BF, par exemple un lecteur MP3 ou un appareil de navigation mobile, directement via un connecteur jack 3,5 mm (0,35") à l‘entrée Direct Aux Input. Toutes les sources sonores seront audibles simultanément et vous réglerez votre volume sur l‘appareil source respectif. Note : Lors du montage et du branchement, toutes les sources BF doivent être sur ARRÊT (OFF) ! Montage du câble de connexion jack

Pour le branchement, utilisez un câble de connexion jack 5 m (16.4 ft.) à la réf. 7 607 001 525.

Il se distingue par son commutateur MARCHE/ARRÊT.

Raccordements des câbles plus et moins

Position du commutateur ARRÊT (•) :

- La section des câbles plus et moins ne doit pas être inférieure à 6 mm2 (5 A.W.G.).

Lors du montage et du démontage et en présence d‘une source BF non raccordée.

- Faites aller un câble plus du commerce jusqu'à la batterie et raccordez-le à celle-ci par l'intermédiaire d'un porte-fusible.

Position du commutateur MARCHE (I / II) :

- Utilisez des passe-câbles si les trous présentent des arêtes coupantes.

- Fixer de manière sûre un câble moins du commerce à un point de masse sans parasites (vis ou tôle de la carrosserie, mais pas au pôle négatif de la batterie).

Seulement après avoir raccordé une source BF.

Attention : Lors de la connexion, mettre toujours le bouton de réglage du volume sur Minimum et éteindre l’amplificateur.

- Grattez la surface de contact du point de masse pour mettre le métal à nu et enduisez-la de graisse au graphite.

Réglage du niveau (LEVEL)

Fusibles intégrés (FUSE)

La plage de réglage va de 0,3 V à 8 V.

Les fusibles (FUSE) intégrés dans l'amplificateur protègent l'étage de sortie ainsi que l'ensemble du système

électrique en cas de défaut. Ne pontez jamais un fusible défectueux, ne remplacez jamais un fusible défectueux par un fusible de calibre supérieur.

Si vous devez raccorder un autoradio d'une autre marque, réglez la sensibilité d'entrée en fonction des données du fabricant de celui-ci.

Exemples de raccordement

Raccordement de l'alimentation électrique ...fig. 2 Raccordement à un autoradio équipé de connecteurs de sortie Cinch fig. 3 Raccordement des haut-parleurs fig. 4/5 LPL REMOTE fig. 6 Direct Aux Inputfig. 7

+12V Le dispositif de réglage du niveau vous permet d'adapter la sensibilité d'entrée de l'étage de sortie à la tension de sortie du préamplificateur intégré dans votre autoradio.

Encore quelques explications importantes à ce sujet :

En tournant le dispositif de réglage dans le sens des aiguilles d'une montre, la sensibilité d'entrée de l'amplificateur et, par conséquent, le volume sonore augmentent. Il ne s'agit pas cependant d'un dispositif de réglage du volume sonore. Le réglage en butée ne permet pas d'augmenter la puissance de l'amplificateur, même si cela semble en premier lieu être le cas. Le système augmente uniquement le volume sonore plus rapidement lorsque vous tournez le bouton de réglage correspondant sur l'autoradio.

Raccordement des haut-parleurs

Reliez la borne Remote de l'amplificateur à l'alimentation

(dans le cas où les deux canaux de l'amplificateur doivent

être pontés, continuez directement par la section « Raccordement des haut-parleurs en cas de pontage »).

De cette manière, l'amplificateur sera mis en marche ou arrêté en même temps que l'autoradio.

Comme pour n'importe quel composant audio, le respect

VPA 2140_Pro_0208.indd 10

13.02.2008 10:40:37 Uhr

VPA 2140 Pro de la polarité entre l'amplificateur et les haut-parleurs est essentiel pour la qualité de la reproduction sonore.

Pour le raccordement, vous devez par conséquent veiller à ce que la borne positive (+) de l'amplificateur soit raccordée à la borne positive (+) du haut-parleur et la borne négative (-) de l'amplificateur à la borne négative (-) du haut-parleur. Veillez en outre à ce que le canal gauche de l'amplificateur soit relié aux haut-parleurs gauches et le canal droit aux haut-parleurs droits. Raccordement des haut-parleurs en cas de pontage Les deux canaux de l'amplificateur VPA 2140 Pro peuvent également être pontés pour obtenir une configuration monophonique. De cette manière, l'amplificateur peut être utilisé pour alimenter un ou plusieurs subwoofers ou un haut-parleur de fréquences moyennes. Dans cette configuration, l'amplificateur additionne les canaux gauche et droit vers une sortie sur un seul canal (sortie mono). Note : L'amplificateur ne peut additionner les informations des signaux gauche et droit que si elles ont été transmises non seulement par la prise RCA droite mais aussi par la prise RCA gauche. Attention : Pour le pontage, la charge de l'amplificateur doit être de 4 ohms ou plus. Une charge inférieure entraîne une surchauffe ou une coupure de l'amplificateur et provoquer des dommages irréversibles.

Télécommande à câble

La télécommande à câble qui fait partie de la fourniture vous permet d'adapter confortablement le niveau des graves depuis votre siège.

Réglage du type de filtrage et de la fréquence de coupure

Le VPA 2140 Pro permet de régler le type de filtrage (c'est-à-dire « LOW PASS » ou « HI PASS ») ainsi que la fréquence de coupure souhaitée. Si une paire de subwoofers doit par exemple être raccordée, les réglages « LOW PASS » indiqués sur l'illustration (Fig. 3a) sont nécessaires. La fréquence de coupure dépend de la bande passante des haut-parleurs (voir la bande de fréquences recommandée des haut-parleurs).

CROSSOVER SELECTOR Avant le montage, réglez le commutateur CROSSOVER

(SELECTOR) de l'étage de sortie sur filtre passe-bas (LP), filtre passe-haut (HP) ou flat (OFF). Sur la position « OFF », la bande passante complète de l'amplificateur est utilisée. « HIGH PASS » (HP) Ce dispositif de réglage est activé lorsque le commutateur CROSSOVER se trouve sur la position HP (HIGH PASS).

Avec le réglage sur 250 Hz, l'amplificateur travaille dans la gamme de fréquences allant de 250 Hz à 40.000 Hz.

« LOW PASS » (LP) - réglage de la fréquence Ce dispositif de réglage est activé lorsque le commutateur CROSSOVER se trouve sur la position LP (LOW PASS) et il permet de régler la fréquence de coupure souhaitée. Avec un réglage sur 150 Hz, la bande passante de l'amplificateur va de 10 Hz à 150 Hz. BASS BOOST Le dispositif de réglage BASS BOOST permet d'accentuer la reproduction des basses. La plage de réglage va de 0 dB à +12 dB.

SUB SONIC Le filtre Sub Sonic sert au fonctionnement de l'amplificateur lorsqu'un subwoofer est raccordé. Il peut être activé pour protéger le subwoofer des surcharges mécaniques créées par les fréquences basses situées en deçà de la plage des fréquences audibles.

Indicateur de fonctionnement

(POWER / PROTECT) Voyant bleu : Etage de sortie en marche, fonctionnement normal. Lumière rouge : Etage de sortie coupé électroniquement en raison d'un défaut.

Recyclage et élimination

Veuillez utiliser les systèmes mis à votre disposition pour le renvoi et la collecte des produits en vue de leur élimination.

Sous réserves de modifications
