GTA 270 - Amplificateur audio BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio
Marque	BLAUPUNKT
Modèle	GTA 270
Puissance max (stéréo 4 Ω)	2 x 150 W
Puissance max (stéréo 2 Ω)	2 x 200 W
Puissance max (mono 4 Ω)	1 x 400 W
Puissance RMS (stéréo 4 Ω)	2 x 70 W
Puissance RMS (stéréo 2 Ω)	2 x 100 W
Puissance RMS (mono 4 Ω)	1 x 200 W
Réponse en fréquence	10 Hz - 26 000 Hz
Rapport signal/bruit	> 90 dB
Taux de distorsion (RMS)	< 0,04 %
Stabilité	2 Ω
Sensibilité d'entrée	0,3 - 8 V
Filtre passe-bas (Low Pass)	50 - 250 Hz
Filtre passe-haut (High Pass)	50 - 250 Hz
Amplification des basses (Bass Boost)	0 - 12 dB
Dimensions (L x H x P)	200 x 49 x 254 mm
Alimentation	12 V CC (batterie véhicule)
Fusible intégré	Oui
Protection	LED verte (marche) / LED rouge (défaut)
Section de câble recommandée	6 mm² minimum

FOIRE AUX QUESTIONS - GTA 270 BLAUPUNKT

Comment brancher l'amplificateur à l'autoradio ?

Utilisez des câbles RCA pour relier la sortie Cinch de l'autoradio à l'entrée de l'amplificateur. Si l'autoradio possède une prise ISO Blaupunkt, employez un adaptateur ISO-Cinch (réf. 7 607 893 093 ou 7 607 855 094).

Quel type de câble utiliser pour l'alimentation ?

Utilisez un câble de section minimale 6 mm² pour les connexions +12V et masse. Le câble + doit être relié à la batterie via un porte-fusible placé à moins de 30 cm de la batterie. Le câble - doit être vissé à un point de masse propre (carrosserie).

Comment régler le gain (sensibilité d'entrée) ?

Le régulateur de gain permet d'adapter la sensibilité d'entrée de l'amplificateur à la tension de sortie de l'autoradio (plage 0,3 V à 8 V). Tournez-le dans le sens horaire pour augmenter la sensibilité. Attention : ce n'est pas un réglage de volume ; en position maximale, le volume n'est pas plus élevé, mais la distorsion peut apparaître plus vite.

Comment utiliser le filtre passe-bas pour un subwoofer ?

Placez l'interrupteur en position 'Low-Pass' et réglez la fréquence de coupure entre 50 et 250 Hz à l'aide du potentiomètre. Par exemple, pour un subwoofer, choisissez 80 Hz environ. Seules les fréquences inférieures à la valeur réglée seront reproduites.

Que signifie le voyant rouge sur l'amplificateur ?

Le voyant rouge indique un défaut de protection : l'étage de sortie est déconnecté électroniquement. Cela peut être dû à un court-circuit, une surchauffe, une impédance trop faible ou un problème d'alimentation. Vérifiez les branchements et la ventilation.

Comment brancher l'amplificateur en mode ponté (mono) ?

Pour un fonctionnement mono, reliez les signaux RCA droit et gauche (obligatoire) et connectez le haut-parleur entre les bornes positives des deux canaux (par exemple, borne + du canal gauche et borne - du canal droit). L'impédance minimale en mode ponté est de 4 Ω.

Quelle impédance minimale pour les haut-parleurs ?

En mode stéréo, l'impédance minimale est de 2 Ω par canal. En mode mono (ponté), elle ne doit pas être inférieure à 4 Ω. Une charge trop faible peut provoquer une surchauffe ou des dommages.

Où installer l'amplificateur dans le véhicule ?

Installez l'amplificateur dans un endroit sec et bien ventilé, par exemple sous un siège ou dans le coffre. Évitez les surfaces ouvertes vers l'avant (plage arrière, banquette). Fixez-le solidement avec les vis fournies pour éviter tout déplacement.

Comment remplacer le fusible ?

Débranchez d'abord le câble d'alimentation. Remplacez le fusible défectueux par un fusible de même valeur (indiquée sur l'amplificateur). Ne jamais shunter le fusible ni utiliser un fusible de calibre supérieur.

Quel est le réglage recommandé du Bass Boost ?

Le Bass Boost amplifie les basses de 0 à 12 dB. Réglez-le modérément (par exemple +6 dB) pour éviter la distorsion. Une amplification excessive peut endommager les haut-parleurs ou l'amplificateur.

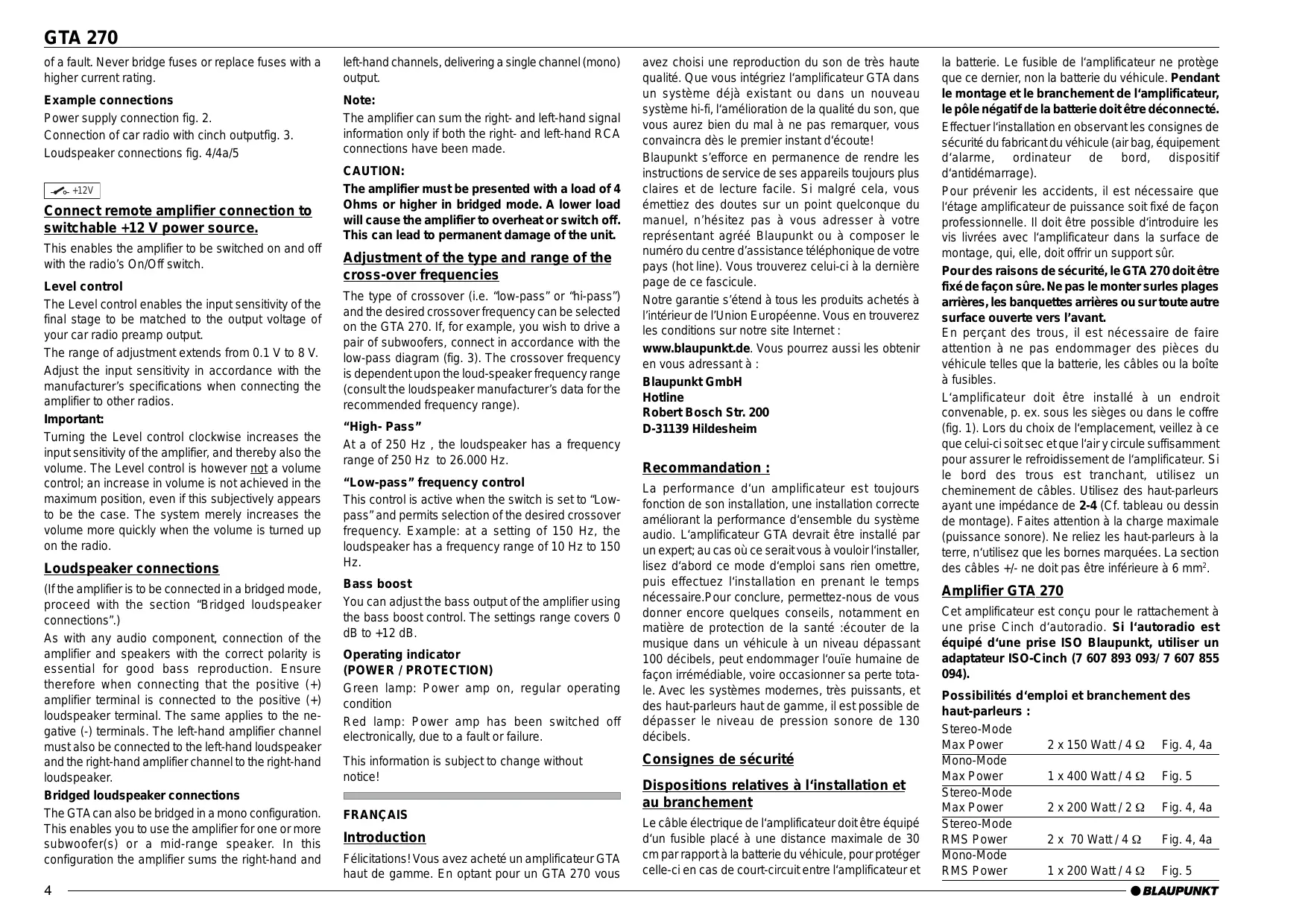

MODE D'EMPLOI GTA 270 BLAUPUNKT

Félicitations! Vous avez acheté un amplificateur GTA haut de gamme. En optant pour un GTA 270 vous

avez choisi une reproduction du son de très haute qualité. Que vous intégriez l'amplificateur GTA dans un système déjà existant ou dans un nouveau système hi-fi, l'amélioration de la qualité du son, que vous aurez bien du mal à ne pas remarquer, vous convaincra au premier instant d'écoute!

Blaupunkt s'efforce en permanence de rendre les instructions de service de ses appareils toujours plus claires et de lecture facile. Si malgré cela, vous émettiez des doutes sur un point quelconque du manuel, n'hésitez pas à vous adresser à votre représentant agréé Blaupunkt ou à composer le numéro du centre d'assistance téléphonique de votre pays (hot line). Vous trouverez celui-ci à la dernière page de ce fascicule.

Notre garantie s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouverez les conditions sur notre site Internet :

www.blaupunkt.de. Vous pourrez aussi les obtenir en vous adressant à :

Robert Bosch Str. 200

D-31139 Hildesheim

La performance d'un amplificateur est toujours fonction de son installation, une installation correcte améliorant la performance d'ensemble du système audio. L'amplificateur GTA devrait être installé par un expert ; au cas où ce serait vous à faire l'installation, lisez d'abord ce mode d'emploi sans rien omettre, puis effectuez l'installation en prenant le temps nécessaire. Pour conclusion, permettez-nous de vous donner encore quelques conseils, notamment en matière de protection de la santé : écouter de la musique dans un véhicule à un niveau dépassant 100 décibels peut endommager l'ouie humaine de façon irrémédiable, voire occasionner sa perte totale. Avec les systèmes modernes, très puissants, et des haut-parleurs haut de gamme, il est possible de dépasser le niveau de pression sonore de 130 décibels.

Dispositions relatives à l'installation et au branchement

Le câble électrique de l'amplificateur doit être équipé d'un fusible placé à une distance maximale de 30 cm par rapport à la batterie du véhicule, pour protéger celle-ci en cas de court-circuit entre l'amplificateur et

la batterie. Le fusible de l'amplificateur ne protège que ce dernier, non la batterie du véhicule. Pendant le montage et le branchement de l'amplificateur, le pôle négatif de la batterie doit être déconnecté.

Effectuer l'installation en observant les consignes de sécurité du fabricant du véhicule (air bag, équipement d'alarme, ordinateur de bord, dispositif d'antidémarrage).

Pour prévenir les accidents, il est nécessaire que l'étage amplificateur de puissance soit fixé de façon professionnelle. Il doit être possible d'introduire les vis livrées avec l'amplificateur dans la surface de montage, qui, elle, doit offrir un support sûr.

Pour des raisons de sécurité, le GTA 270 doit être fixé de façon sûre. Ne pas le monter sur les plages arrière, les banquettes arrière ou sur toute autre surface ouverte vers l'avant.

En perçant des trous, il est nécessaire de faire attention à ne pas endommager des pièces du véhicule telles que la batterie, les câbles ou la boîte à fusibles.

L'amplificateur doit être installé à un endroit convenable, p. ex. sous les sièges ou dans le coffre (fig. 1). Lors du choix de l'emplacement, veillez à ce que celui-ci soit sec et que l'air y circule suffisamment pour assurer le refroidissement de l'amplificateur. Si le bord des trous est tranchant, utilisez un cheminement de câbles. Utilisez des haut-parleurs ayant une impédance de 2-4 (Cf. tableau ou dessin de montage). Faites attention à la charge maximale (puissance sonore). Ne reliez les haut-parleurs à la terre, n'utilisez que les bornes marquées. La section des câbles +/- ne doit pas être inférieure à 6 mm².

Amplifier GTA 270

Cet amplificateur est conçu pour le rattachement à une prise Cinch d'autoradio. Si l'autoradio est équipé d'une prise ISO Blaupunkt, utiliser un adaptateur ISO-Cinch (7 607 893 093/7 607 855 094).

Possibilités d'emploi et branchement des haut-parleurs :

Stereo-Mode

Max Power	2 x 150 Watt / 4 Ω	Fig. 4, 4a
Mono-Mode
Max Power	1 x 400 Watt / 4 Ω	Fig. 5
Stereo-Mode
Max Power	2 x 200 Watt / 2 Ω	Fig. 4, 4a
Stereo-Mode
RMS Power	2 x 70 Watt / 4 Ω	Fig. 4, 4a
Mono-Mode
RMS Power	1 x 200 Watt / 4 Ω	Fig. 5
Stereo-Mode RMS Power	2 x 100 Watt / 2 Ω	Fig. 4, 4a
Réponse hormonique	10 Hz - 26.000 Hz
Rapport signal bruit	>90 dB
Taux de distorsion (RMS)	< 0,04%
Stabilité	2 Ω
Sensibilité d'entrée	0,3 - 8 V
Filtre passe-bas (Low Pass)	50-250 Hz
Filtre passe-haut (High Pass)	50-250 Hz
Bass Boost	0-12 dB
Dimensions L x A x P (mm)	200 x 49 x 254

Branchement +/-

Nous recommandons une section minimale de 6 mm². Les câbles (+), en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être mis en place jusqu'à la batterie, et reliés aux portefusibles. Si le bord des trous est tranchant, utilisez un cheminement de câbles. Les câbles (-), eux aussi en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être vissés fermement à un point de contact à la terre, libre d'interférence, tel que des vis ou le métal de la carrosserie (pas au pôle négatif de la batterie!). Mettre à nu les points de contact à la terre, en grattant dessus, et les graphiter.

Fusibles intégrés (fuse)

Les fusibles intégrés dans l'amplificateur (Fuse) protègent l'étage amplificateur de puissance et tout le système électrique en cas de dérangement. Au moment de changer les fusibles, ne les shuntez en aucun cas, et ne les remplacez pas par des fusibles conçus pour des courants plus importants.

Exemples de branchement

Branchement de la tension d'alimentation fig. 2.

Branchement aux autoradios à sortie Cinch fig. 3.

Branchement de haut-parleurs fig. 4/4a/5

+12V

Relier la prise remote de l'amplificateur à une source de tension commutable de +12V.

Il est ainsi possible d'allumer et d'éteindre l'amplificateur par l'interrupteur Marche/Arrêt de la radio.

Régulateur de gain

À l'aide du régulateur de gain, il est possible d'adapter la sensibilité d'entrée de l'étage amplificateur de puissance à la tension de sortie du préamplificateur de votre autoradio. La plage de régulation va de 0,3 V à 8 V. Pour les modèles.

Pour brancher un modèle d'un autre fabricant, il est nécessaire d'adapter la sensibilité d'entrée selon les instructions du fabricant en question.

Renseignements importants :

En tournant le régulateur dans le sens des aiguilles d'une montre, on augmente la sensibilité d'entrée de l'amplificateur, et par là également le volume. Il ne s'agit cependant pas d'un réglage de volume ; en position finale, la puissance sonore n'est pas majeure, même si au départ on en a l'impression. Car le système n'augmente plus rapidement la puissance sonore que si le régulateur de volume de la radio est ouvert.

Branchement de haut-parleurs

(A cas échéant l'amplificateur devrait être branché à pont, vous pouvez sauter ce passage et passer immédiatement à la partie « Branchement à pont de haut-parleurs ». )

Comme pour tous les composants audio, le même principe vaut aussi pour l'amplificateur et les haut-parleurs : pour assurer une bonne reproduction des basses, il est nécessaire que les pôles soient branchés correctement. C'est pourquoi il est très important que la prise (+) de l'amplificateur soit reliée à la prise (+) du haut-parleur ; il en est de même pour le pôle négatif. En outre, il est nécessaire de veiller à ce que la voie de gauche de l'amplificateur soit connectée avec le haut-parleur de gauche, ainsi que la voie de droite avec le haut-parleur de droite.

Branchement à point de haut-parleurs

L'amplificateur GTA peut être shunté pour fonctionner aussi en mode mono, ce qui permet à l'amplificateur d'être utilisé pour un ou plusieurs subwoofer, voire pour un haut-parleur pour les fréquences moyennes. Dans ce cas, l'amplificateur réunit les voies de droite et de gauche en une voie unique de sortie (sortie mono).

Remarque :

l'amplificateur peut réunir les signaux de droite et de gauche seulement si les branchements RCA de droite

et de gauche ont été effectués.

En cas de connexion à pont, la charge d'amplificateur ne doit pas être inférieure à 4 ohms. Une charge assez faible entraîne une surchauffe ou un arrêt de l'amplificateur et risque de provoquer des dommages permanents.

Réglage du mode et de la zone des passages de fréquence

GTA 270 permet le réglage du mode de passage de fréquence (c.-à-d. Low-Pass ou High-Pass), ainsi que celui de la fréquence d'accès désirée. Si l'on souhaite brancher p. ex. une paire de subwoofer, les réglages Low-Pass qui sont représentés là doivent être effectués (fig. 3). La fréquence d'accès est fonction de la gamme de fréquences des haut-parleurs (voir gamme recommandée de fréquences de haut-parleur).

Réglage des fréquences high-pass

Pour un réglage sur 250 Hz, l'amplificateur aura une gamme de fréquences entre 250 Hz et 26.000 Hz.

Réglage des fréquences low-pass

Ce régulateur, qui est actif lorsque l'interrupteur se trouve en position

« Low-Pass », permet de régler la fréquence d'accès souhaitée. Exemple : pour un réglage sur 150 Hz, l'amplificateur aura une gamme de fréquences entre 10 Hz et 150 Hz.

Le régulateur Bass Boost (Amplification des basses) permet de régler la restitution des basses de l'amplificateur. La plage de réglage va de 0 dB à +12 dB.

Indication de fonctionnement (POWER / PROTECTION)

Affichage vert: Étage de sortie connectée, état de fonctionnement régulier.

Affichage rouge: L'étage de sortie est électroniquement déconnectée à cause d'une défaillance.
