Marka	Blaupunkt
Model	VELOCITY VPA 2140 PRO
Rodzaj produktu	Wzmacniacz audio
Wymiary (Dł × Wys × Gł)	476 × 54 × 260 mm
Moc maks. (stereo 4 Ω)	2 × 300 W
Moc maks. (stereo 2 Ω)	2 × 500 W
Moc maks. (mono 4 Ω)	1 × 1000 W
Moc RMS (stereo 4 Ω)	2 × 150 W
Moc RMS (stereo 2 Ω)	2 × 250 W
Moc RMS (mono 4 Ω)	1 × 500 W
Pasmo przenoszenia	10 Hz – 40 kHz
Stosunek sygnał/szum	> 100 dB/A @ RMS, 80 dB/A @ 1 W/1 kHz
Zniekształcenia (RMS)	< 0,02 %
Stabilność impedancji	2 Ω (4 Ω w trybie mostkowym)
Czułość wejściowa (RCA)	0,3 – 8 V
Czułość wejściowa (Direct Aux)	0,3 V
Filtry	Dolnoprzepustowy (65-4000 Hz), Górnoprzepustowy (40-450 Hz), Subsoniczny (20-55 Hz), Bass Boost (0 do +12 dB)
Wejścia	2 × RCA, 1 × Direct Aux (jack 3,5 mm)
Wyjścia	2 × głośnik, 2 × RCA
Zasilanie	12 V (akumulator pojazdu), bezpiecznik zewnętrzny w odległości ≤30 cm od akumulatora
Akcesoria w zestawie	Przewodowy pilot
Wskaźnik pracy	Niebieska dioda (praca), czerwona dioda (ochrona)

Często zadawane pytania - VELOCITY VPA 2140 PRO BLAUPUNKT

Jak podłączyć zasilanie wzmacniacza?

Odłącz zacisk ujemny akumulatora. Użyj przewodu o przekroju ≥ 6 mm² (5 AWG). Podłącz kabel dodatni do akumulatora przez bezpiecznik umieszczony w odległości ≤ 30 cm od akumulatora. Podłącz kabel ujemny do punktu masy na karoserii (goły metal, nasmarowany grafitem). Podłącz zacisk Remote do zasilania +12 V przełączanego (wyjście anteny lub zapalniczka), aby wzmacniacz włączał się wraz z radiem.

Jaki przekrój przewodu jest zalecany dla kabli zasilających?

Minimalny przekrój kabli dodatniego i ujemnego wynosi 6 mm² (5 AWG). W przypadku długich odległości lub dużych mocy, użyj większego przekroju.

Jak podłączyć głośniki w trybie mostkowym (mono)?

Do pracy w trybie mostkowym użyj zacisku dodatniego (+) lewego kanału i ujemnego (-) prawego kanału. Podłącz głośnik między te dwa zaciski. Minimalna impedancja w trybie mostkowym wynosi 4 Ω. Nie schodź poniżej tej wartości, aby uniknąć przegrzania lub uszkodzenia.

Co oznacza czerwona dioda na wzmacniaczu?

Czerwona dioda czerwona oznacza, że stopień wyjściowy został elektronicznie wyłączony z powodu usterki (zwarcie, przegrzanie, zbyt niska impedancja). Sprawdź połączenia, wentylację i obciążenie głośników.

Jak ustawić filtr dolnoprzepustowy (Low Pass) dla subwoofera?

Ustaw przełącznik CROSSOVER SELECTOR na LP (Low Pass). Ustaw częstotliwość graniczną za pomocą potencjometru LOW PASS (65-4000 Hz). Dla subwoofera częstotliwość około 80-150 Hz jest typowa.

Jak korzystać z wejścia Direct Aux?

Podłącz źródło dźwięku (odtwarzacz MP3, smartfon) przez kabel jack 3,5 mm do wejścia Direct Aux Input. Przed podłączeniem ustaw przełącznik WŁ./WYŁ. kabla na WYŁ. Po podłączeniu przełącz na WŁ. Ustaw głośność źródła na minimum przed włączeniem wzmacniacza.

Jaka jest minimalna impedancja w trybie stereo?

Wzmacniacz jest stabilny w trybie stereo przy 2 Ω na kanał. W trybie mostkowym minimalna impedancja wynosi 4 Ω. Przestrzegaj tych wartości, aby uniknąć uszkodzeń.

Jak prawidłowo ustawić poziom wejściowy (LEVEL)?

Regulacja LEVEL dostosowuje czułość wejściową (0,3-8 V) do napięcia wyjściowego radia. Obróć go zgodnie z ruchem wskazówek zegara, aby zwiększyć czułość (postrzegana głośność). Nie ustawiaj go na maksimum; ustaw tak, aby głośność była komfortowa bez zniekształceń przy połowie skali radia.

Gdzie zamontować wzmacniacz w pojeździe?

Wybierz miejsce suche i dobrze wentylowane. Nie montuj wzmacniacza na tylnej półce, tylnym siedzeniu ani w miejscu otwartym do przodu. Przymocuj go solidnie za pomocą dostarczonych śrub, aby uniknąć przesunięcia w razie wypadku.

Co zrobić, gdy przepali się bezpiecznik wzmacniacza?

Wyłącz zasilanie. Wymień uszkodzony bezpiecznik na bezpiecznik o takim samym natężeniu (nigdy nie mostkuj i nie używaj wyższego natężenia). Jeśli nowy bezpiecznik ponownie się przepali, sprawdź połączenia i czy nie ma zwarcia na zaciskach głośników lub zasilania.

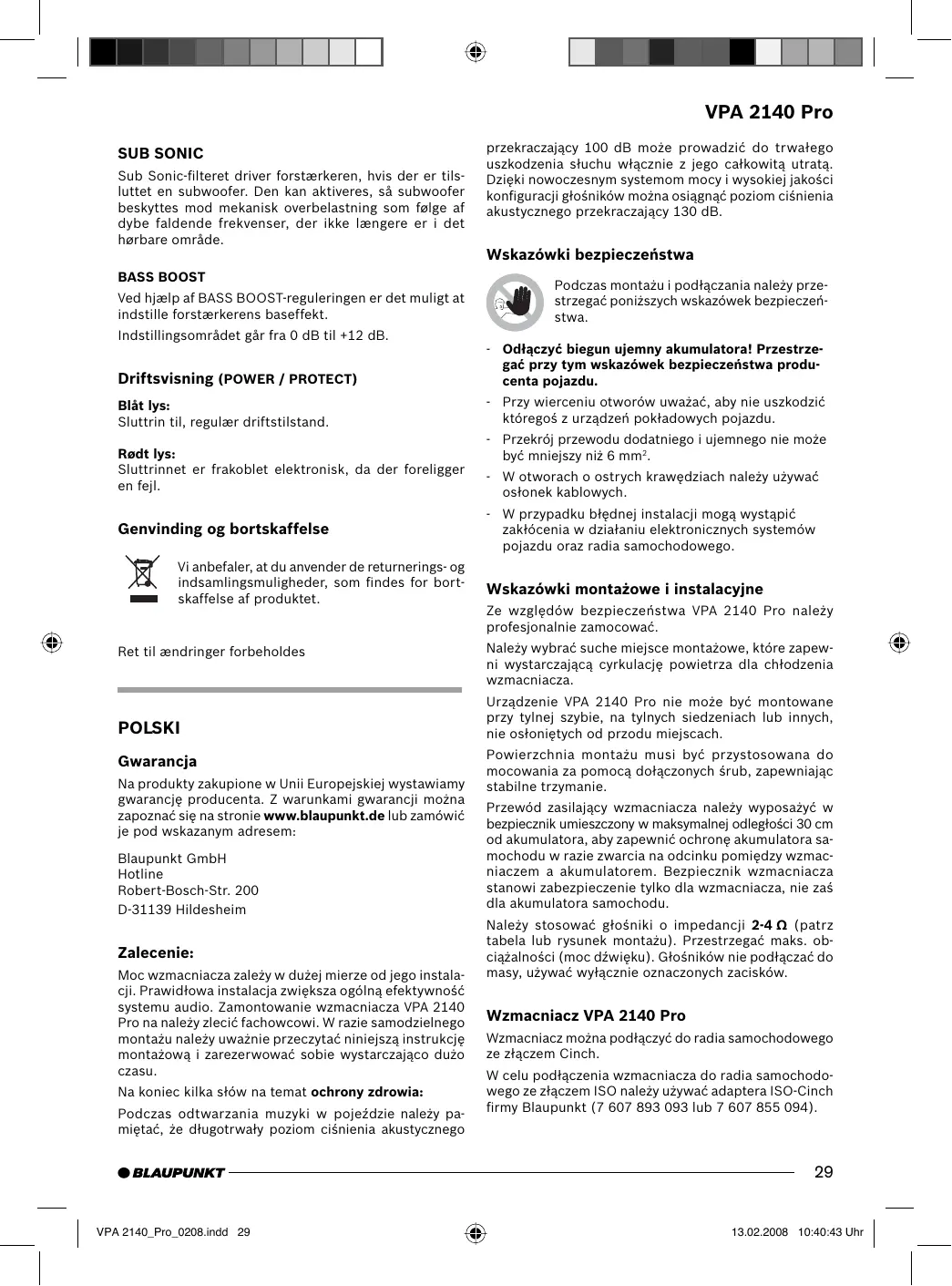

INSTRUKCJA OBSŁUGI VELOCITY VPA 2140 PRO BLAUPUNKT

Na produkty zakupione w Unii Europejskiej wystawiamy gwarancję produktu. Z warunkami gwarancji można zapoznać się na stronie www.blaupunkt.de lub zamówić je pod wskazanym adresem:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Zalecenie:

Moc wzmacniacza zależy w dużej mierze od celu instalacji. Prawidłowa instalacja zwiększa ogólną efektywność systemu audio. Zamontowanie wzmacniacza VPA 2140 Pro należy zlecić fachowcowi. W razie samodzielnego montażu należy uważnie przeczytać niniejszą instrukcję montażową i zarezerwować sobie wystarczająco dużo czasu.

Na koniec kilka słów na temat ochrony zdrowia:

Podczas odtwarzania muzyki w pojeździe należy pamiętać, że długotrwały poziom ciśnienia akustycznego

przekraczający 100 dB może prowadzić do trwałego uszkodzenia słuchu, włącznie z całkowitą utratą. Dzięki nowoczesnym systemom mocy i wysokiej jakości konfiguracja głośników może osiągnąć poziom ciśnienia akustycznego przekraczający 130 dB.

Wskazówki bezpieczeństwa

Podczas montażu i podłączania należy przestrzegać poniższych wskazówek bezpieczeństwa.

• Odłączyć biegun ujemny akumulatora! Przestrzegać przy tym wskazówek bezpieczeństwa produktu pojazdu.
• Przy wierceniu otworów uważać, aby nie uszkodzić któregoś urządzenia pokładowego pojazdu.
• Przekrój przewodu dodatniego i ujemnego nie może być mniejszy niż 6 mm2.
• W otworach o ostrych krawędziach należy używać osłonek kablowych.
• W przypadku błędnej instalacji mogą wystąpić zakłócenia w działaniu elektronicznych systemów pojazdu oraz radia samochodowego.

Wskazówki montażowe i instalacyjne

Ze względów bezpieczeństwa VPA 2140 Pro należy profesjonalnie zamocować.

Należy wybrać suche miejsce, które zapewni wystarczającą cyrkulację powietrza dla chłodzenia wzmacniacza.

Urządzenie VPA 2140 Pro nie może być montowane przy tylnej szybie, na tylnych siedzeniach lub innych, nieosłoniętych od przodu miejscach.

Powierzchnia montażu musi być przystosowana do mocowania za pomocą dołączonych śrub, zapewniając stabilne trzymanie.

Przewód zasilający wzmacniacza należy wyposażyć w bezpiecznik umieszczony w maksymalnej odległości 30 cm od akumulatora, aby zapewnić ochronę akumulatora samochodu w razie zwarcia na odcinku pomiędzy wzmacniaczem a akumulatorem. Bezpiecznik wzmacniacza stanowi zabezpieczenie tylko dla wzmacniacza, nie zaś dla akumulatora samochodu.

Należy stosować głośniki o impedancji 2-4 Ω (patrz tabela lub rysunek montażu). Przestrzegać maks. obciążalności (moc dźwięku). Głośników nie łączyć do masy, używać wyłącznie oznaczonych zacisków.

Wzmacniacz VPA 2140 Pro

Wzmacniacz można podłączyć do radia samochodowego ze złączem Cinch.

W celu podłączenia wzmacniacza do radia samochodowego ze złączem ISO należy użyć adaptera ISO-Cinch firmy Blaupunkt (7 607 893 093 lub 7 607 855 094).

Możliwość zastosowania i podłączanie głośników:

Tryb stereo Max Power	2 x 300 wat / 4 Ω	Rys. 4
Tryb mono Max Power	1 x 1000 wat / 4 Ω	Rys. 5
Tryb stereo Max Power	2 x 500 wat / 2 Ω	Rys. 4
Tryb stereo RMS Power	2 x 150 wat / 4 Ω	Rys. 4
Tryb mono RMS Power	1 x 500 wat / 4 Ω	Rys. 5
Tryb stereo RMS Power	2 x 250 wat / 2 Ω	Rys. 4
Napięcie RMS wedlug CEA-2006 (< 0,02 % klrr / +14,4 V)
Przebieg uchy;bów	10 Hz - 40.000 Hz
Stosunek sygnąszum	> 100 dB/A @RMS Power
Stosunek sygnąszum	80 dB/A @ 1 wat /1 kHz
Wspóćczynnikznieksztatałyceń(RMS)	< 0,02 %
Stabilność	2 Ω (4 Ω w trybiezmostkowanym)
Czułówn na wejsciu	0,3 - 8 V
Czułówn na wejsciuDirect AUX IN	0,3 V
Filtr dolnoprzepu-stowy (Low Pass)	65 - 4000 Hz
Filtr gornyoprzej-upostowy (High Pass)	40 - 450 Hz
Bass Boost	0 dB do +12 dB
Filtr subsonic	20 bis 55 Hz
Wejschia	2 x Cinch/RCA 1 x Direct Aux Inputs, 3,5 mm stereo
Wyjschia	2 x gośnik 2 x RCA
Wymiaryszer. x wys. x glęb. (mm)szer. x wys. x glęb. ("))	476 x 54 x 26018.8 x 2.2 x 10.2

Podłączenia bieguna dodatniego / ujemnego

• Przekrój przewodu dodatniego i ujemnego nie może być mniejszy niż 6 mm2
• Powszechnie dostępne w sprzedaży przewody dodatnie doprowadzić do akumulatora i podłączyć do podstawy bezpiecznika.
• W otworach o ostrych krawędziach należy używać osłonek kablowych.
• Powszechnie dostępne w sprzedaży przewody ujemne stabilnie przykręcić do wolnego od zabrudzeń punktu masy (śruba nadwozia, blacha nadwozia). Nie podłączać do bieguna ujemnego akumulatora.
• Powierzchnię stykową podłączenia masy oczyścić do gołego metalu i nasmarować smarem grafitowym.

Wbudowane bezpieczniki (FUSE)

Wbudowane we wzmacniaczu bezpieczniki (FUSE) ochraniają stopień wejściowy i cały system elektryczny w razie wystąpienia błędu. Przy wymianie bezpiecznika nigdy nie mostkować bezpieczników ani nie wymieniać na bezpieczniki o większym prądzie.

Przykłady podłączania

Podłączanie napięcia zasilającego. Rys. 2

Podłączanie radia samochodowego z wyjściem Cinch. Rys. 3

Podłączanie głośników. Rys. 4/5

LPL REMOTE Rys. 6

Direct Aux Input Rys. 7

Połączyć złącze Remote wzmacniacza z przełączalnym źródłem napięcia +12 V.

W ten sposób wzmacniacz można włączać i wyłączać za pomocą włącznika/wyłącznika radioodtwarzacza.

Wejście Direct Aux Input

Możliwość podłączenia w przypadku braku lub zajętego wejścia AUX w radiu samochodowym

Tu można podłączyć różne źródła NF, np. odtwarzacz MP3 lub mobilną nawigację, bezpośrednio przez wtyczkę 3,5 mm do gniazda Direct Aux Input. Wszystkie źródła sygnału są słyszalne wówczas równocześnie, a ich głośność regulowana jest na poszczególnych urządzeniach źródłowych.

Wskazówka:

Podczas montażu i podłączania wszystkie źródła NF należy nastawić na WYŁ.!.

Montaż przewodu od wtyczki

Do podłączenia polecamy stosować przewód od wtyczki o długości 5 m z numerem zamówieniowym 7 607 001 525.

Wyposażony jest on w przełącznik Wł./WYŁ.

Ustawienie przełącznika na WYŁ. () :

Podczas montażu i demontażu oraz w przypadku niepodłączonego źródła NF.

Ustawienie przełącznika na Wł. (I / II):

Włącza po podłączeniu źródła NF.

Uwaga:

Podczas podłączania regulator głośności nastawiaj zawsze na minimum i wyłącz wzmacniacz.

Regulator poziomu

Za pomocą regulatora poziomu można dopasować czułość na wejściu stopnia wyjściowego do napięcia wyjściowego wyjścia przedwzmacniacza radia samochodowego.

Zakres ustawienia wynosi od 0,3 V do 8 V.

W przypadku podłączania radia samochodowego innego producenta należy dopasować czułość na wejściu zgodnie z wytycznymi producenta.

Kilka ważnych objaśnień:

Obracanie regulatora w kierunku zgodnym z ruchem wskazówek zegara powoduje wzrost czułości na wejściu wzmacniacza, a tym samym głośności. Nie chodzi tu jednak o regulację głośności; w pozycji końcowej nie można zwiększyć mocy wzmacniacza, nawet jeśli początkowy jest to słyszalne. System przyspiesza tylko wzrost poziomu głośności, jeśli regulacja głośności radioodtwarzacza jest ustawiona na maksimum.

Podłączanie głośników

(W przypadku mostkowania wzmacniacza należy zapoznać się z rozdziałem „Zmostkowane podłączanie głośników”).

Tak jak w przypadku elementów audio, również dla optymalnego odtwarzania tonów niskich najważniejsze jest prawidłowe podłączenie biegunów wzmacniacza i głośników. Dlatego podczas podłączania należy zwrócić uwagę na to, aby zacisk dodatni (+) wzmacniacza łączył się z zaciskiem dodatnim (+) głośnika; w taki sam sposób należy postępować z zaciskami ujemnymi (-). Poza tym lewy kanał wzmacniacza należy łączyć z lewym głośnikiem, a prawy kanał z prawym głośnikiem.

Zmostkowane podłączanie głośników

Wzmacniacz VPA 2140 Pro może być zmostkowany dla konfiguracji mono. W ten sposób wzmacniacz może być stosowany dla jednego lub kilku subwooferów lub głośnika średniotonowego. W takiej konfiguracji wzmacniacz wykorzystuje cały kanał (wyjście mono).

Wskazówka:

Wzmacniacz należy tylko wtedy połączyć z prawą i lewą informacją dźwiękową, gdy podłączone zostaną zarówno prawe, jak i lewe złącza RCA.

Uwaga:

W układzie mostkowym obciążenie wzmacniacza musi wynosić 4 omy lub więcej. Mniejsze obciążenie prowadzi do przegrzania lub wyłączenia się wzmacniacza i może spowodować trwałe uszkodzenia.

Kabel zdalnego sterowania

Zawarty w dostawie kabel zdalnego sterowania umożliwia optymalne dopasowanie poziomu tonów niskich.

Ustawianie rodzaju i zakresu przyjęć częstotliwości

W VPA 2140 Pro można ustawić rodzaj przyjęcia częstotliwości (tzn. "LOW PASS" lub "HI PASS") oraz zadaną częstotliwość wejściową. W przypadku podłączania np. pary subwooferów należy przestrzegać ustawień "LOW PASS" (rys. 3a). Częstotliwość wejściowa zależy od zakresu częstotliwości głośników (patrz zalecany zakres częstotliwości głośników).

CROSSOVER SELECTOR

Przed montażem należy wybrać przełącznik CROSSOVER (SELECTOR) stopnia wyjścia, aby ustawić filtr dolnoprzepustowy (LP), filtr górnoprzepustowy (HP) lub tryb pełnego zakresu (OFF). W pozycji OFF przełącznik wykorzystuje maksymalnie zakres częstotliwości wzmacniacza.

"HIGH PASS" (HP)

Ten regulator jest włączony, gdy przełącznik CROSSOVER znajduje się w pozycji HP (HIGH PASS).

W przypadku ustawienia na 250 Hz zakres częstotliwości wzmacniacza wynosi od 250 Hz do 40.000 Hz.

"LOW PASS" (LP) - regulowanie częstotliwości

Regulator jest włączony, gdy przełącznik CROSSOVER znajduje się w pozycji LP (LOW PASS) i umożliwia ustawienie żądanej częstotliwości wejściowej.

Przy ustawieniu na 150 Hz zakres częstotliwości wzmacniacza wynosi od 10 Hz do 150 Hz.

BASS BOOST

Za pomocą regulatora BASS BOOST można ustawić odtwarzanie tonów niskich wzmacniacza.

Zakres ustawienia wynosi od 0 dB do +12 dB.

SUB SONIC

Filtr Sub Sonic wspomaga tryb wzmacniacza, gdy podłączony jest subwoofer. Można go użyć, aby chronić subwoofer przed mechanicznym przeciążeniem spowodowanym niskimi częstotliwościami przekraczającymi zakres słyszalności.

VPA 2140 Pro

Wskaźnik trybu (POWER / PROTECT)

Niebieskie światełko:

Stopień wyjścia włączony, tryb regularny.

Czerwone światełko:

Z powodu błędu stopień wyjścia elektronicznie wyłączony.

Recykling i złomowanie

Do utylizacji produktu należy wykorzystać odpowiednie punkty zbiórki zużytego sprzętu.

Zmiany techniczne zastrzeżone.
