INSTRUKCJA OBSŁUGI VELOCITY VA 275 BLAUPUNKT

Rysunki montażu.... 53

ČESKY 31

Montážní výkresy 53

SLOVENSKY....33

Na produkty zakupione w Unii Europejskiej wystawiamy gwarancję producenta. Z warunkami gwarancji można zapoznać się na stronie www.blaupunkt.de lub zamówić je pod wskazanym adresem:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

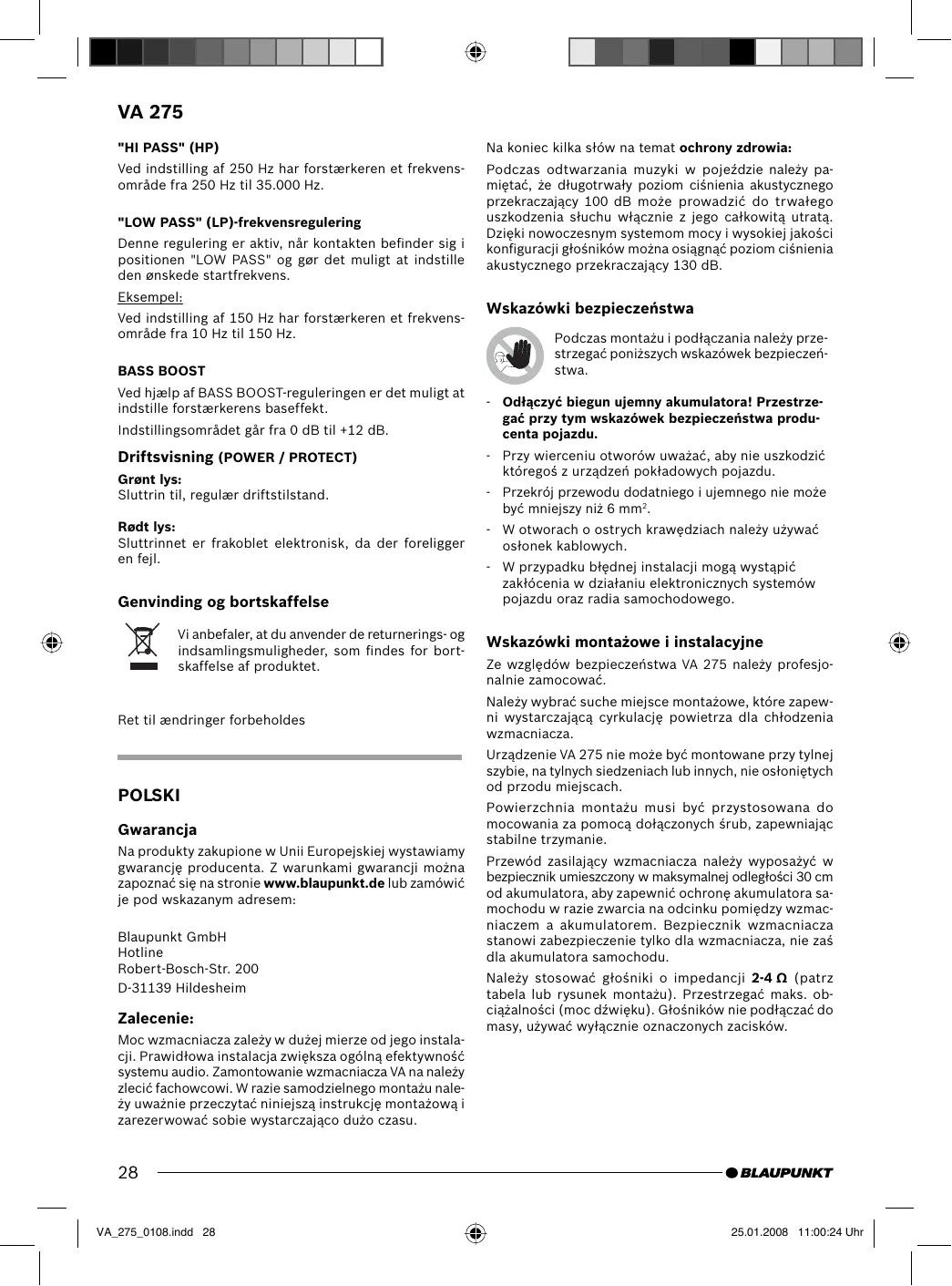

Zalecenie:

Moc wzmacniacza zależy w dużej mierze od jego instalacji. Prawidłowa instalacja zwiększa ogólną efektywność systemu audio. Zamontowanie wzmacniacza VA na należy zlecić fachowcowi. W razie samodzielnego montażu należy uważnie przeczytać niniejszą instrukcję montażową i zarezerwować sobie wystarczająco dużo czasu.

Na koniec kilka słów na temat ochrony zdrowia:

Podczas odtwarzania muzyki w pojeździe należy pa- miętać, że długotrwały poziom ciśnienia akustycznego przekraczający 100 dB może prowadzić do trwałego uszkodzenia słuchu włącznie z jego całkowitą utratą. Dzięki nowoczesnym systemom mocy i wysokiej jakości konfiguracji głośników można osiągnąć poziom ciśnienia akustycznego przekraczający 130 dB.

Wskazówki bezpieczeństwa

Podczas montażu i podłączania należy przestrzegać poniższych wskazówek bezpieczeństwa.

• Odłączyć biegun ujemny akumulatora! Przestrzegać przy tym wskazówek bezpieczeństwa producenta pojazdu.
• Przy wierceniu otworów uważać, aby nie uszkodzić któregoś z urządzeń pokładowych pojazdu.
• Przekrój przewodu dodatniego i ujemnego nie może być mniejszy niż 6 mm².
• W otworach o ostrych krawędziach należy używać osłonek kablowych.
• W przypadku błędnej instalacji mogą wystąpić zakłócenia w działaniu elektronicznych systemów pojazdu oraz radia samochodowego.

Wskazówki montażowe i instalacyjne

Ze względów bezpieczeństwa VA 275 należy profesjonalnie zamocować.

Należy wybrać suche miejsce montażowe, które zapewni wystarczającą cyrkulację powietrza dla chłodzenia wzmacniacza.

Urządzenie VA 275 nie może być montowane przy tylnej szybie, na tylnych siedzeniach lub innych, nie osłoniętych od przodu miejscach.

Powierzchnia montażu musi być przystosowana do mocowania za pomocą dołączonych śrub, zapewniając stabilne trzymanie.

Przewód zasilający wzmacniacza należy wyposażć w bezpiecznik umieszczony w maksymalnej odległości 30 cm od akumulatora, aby zapewnić ochronę akumulatora samochodu w razie zwarcia na odcinku pomiędzy wzmacniaczem a akumulatorem. Bezpiecznik wzmacniacza stanowi zabezpieczenie tylko dla wzmacniacza, nie zaś dla akumulatora samochodu.

Należy stosować głośniki o impedancji 2-4 Ω (patrz tabela lub rysunek montażu). Przestrzegać maks. obciążalności (moc dźwięku). Głośników nie podłączać do masy, używać wyłącznie oznaczonych zacisków.

Wzmacniacz VA 275

Wzmacniacz można podłączyć do radia samochodowego ze złączem Cinch.

W celu podłączenia wzmacniacza do radia samochodowego ze złączem ISO należy używać adaptera ISO-Cinch firmy Blaupunkt (7 607 893 093 lub 7 607 855 094).

Możliwości zastosowania i podłączanie głośników:

Tryb stereoMax Power	2 x 160 wat / 4 Ω	Rys. 4
Tryb monoMax Power	1 x 425 wat / 4 Ω	Rys. 5
Tryb stereoMax Power	2 x 210 wat / 2 Ω	Rys. 4
Tryb stereorMS Power	2 x 75 wat / 4 Ω	Rys. 4
Tryb monoRMS Power	1 x 210 wat / 4 Ω	Rys. 5
Tryb stereorMS Power	2 x 105 wat / 2 Ω	Rys. 4
Napięcie RMS według CEA-2006(<1% klirr / +14,4 V)
Przebieg uchybów	10 Hz - 35.000 Hz
Stosunek sygnałszum	>95 dB/A @ RMSPower
Stosunek sygnałszum	80 dB/A @ 1 wat /1 kHz
Współczynnikzniekształceń(RMS)	< 0,03%
Stabilność	2 Ω (4 Ω w trybiezmostkowanym)
Czułość na wejściu	0,3 - 8 V
Czułość na wejściuDirect AUX IN	0,3 V
Filtr dolnoprzepu-stowy(Low Pass)	50 - 250 Hz
Filtr górnoprzepu-stowy(High Pass)	50 - 250 Hz
Bass Boost	0 dB do +12 dB

Wejścia	2 x Cinch/RCA2 x głośnik High-Level1 x Direct Aux Inputs, 3,5 mm stereo
Wyjścia	2 x głośnik
Wymiaryszer. x wys. x głęb. (mm)szer. x wys. x głęb. (")	240 x 54 x 2589,5 x 2,2 x 10,2

Podłączenie bieguna dodatniego / ujemnego

• Przekrój przewodu dodatniego i ujemnego nie może być mniejszy niż 6 mm²
• Powszechnie dostępne w sprzedaży przewody dodatnie doprowadzić do akumulatora i podłączyć do podstawy bezpiecznika.
• W otworach o ostrych krawędziach należy używać osłonek kablowych.
• Powszechnie dostępne w sprzedaży przewody ujemne stabilnie przykręcić do wolnego od zakłóceń punktu masy (śruba nadwozia, blacha nadwozia), nie zaś do bieguna ujemnego akumulatora.
• Powierzchnię stykową podłączenia masy oczyścić do gołego metalu i nasmarować smarem grafitowym.

Wbudowane bezpieczniki (FUSE)

Wbudowane we wzmacniaczu bezpieczniki (FUSE) ochraniają stopnień wejściowy i cały system elektryczny w razie wystąpienia błędu. Przy wymianie bezpiecznika nigdy nie mostkować bezpieczników ani nie wymieniać na bezpieczniki o większym prądzie.

Przykłady podłączania

Podłączanie napięcia zasilającego......Rys. 2

Podłączanie radia samochodowego z wyjściem Cinch ....Rys. 3

Podłączanie głośników ...... Rys. 4/5

HI INPUT....Rys. 6

Direct Aux Input ...... Rys. 7

Połączyć złącze Remote wzmacniacza z przełączalnym źródłem napięcia +12 V.

W ten sposób wzmacniacz można włączać i wyłączać za pomocą włącznika/wyłącznika radioodtwarzacza.

Wejścia wysokopoziomowe (HI INPUT)

Wzmacniacz wyposażony jest w wejścia wysokopoziomowe (HI INPUT), w celu podłączenia go do radioodtwarzacza bez korzystania z wyjść przedwzmacniacza (rys. 6). Dzięki temu możliwe jest jego podłączenie bezpośrednio do wyjścia głośników radioodtwarzacza.

VA 275

Wejście Direct Aux Input

Możliwości podłączenia w przypadku braku lub zajętego wejścia AUX w radiu samochodowym

Tu można podłączyć różne źródła NF, np. odtwarzacz MP3 lub mobilną nawigację, bezpośrednio poprzez wtyczkę 3,5 mm do wejścia Direct Aux Input. Wszystkie źródła sygnału słyszalne są wówczas równocześnie, a ich głośność regulowana jest na poszczególnych urządzeniach źródłowych.

Wskazówka:

Podczas montażu i podłączania wszystkie źródła NF należy nastawić na WYŁ.!

Montaż przewodu od wtyczki

Do podłączenia polecamy stosować nasz przewód od wtyczki o długości 5 m z numerem zamówie-niowym 7 607 001 525.

Wyposażony jest on w przełącznik WŁ./WYŁ.

Ustawienie przełącznika na WYŁ. (•):

Podczas montażu i demontażu oraz w przypadku niepodłączonego źródła NF.

Ustawienie przełącznika na WŁ. (I / II):

Wyłącznie po podłączeniu źródła NF.

Uwaga:

Podczas podłączania regulator głośności nastawiać zawsze na minimum i wyłączyć wzmacniacz.

Regulator poziomu

Za pomocą regulatora poziomu można dopasować czułość na wejściu stopnia wyjścia do napięcia wyjściowego wyjścia przedwzmacniacza radia samochodowego.

Zakres ustawienia wynosi od 0,3 V do 8 V.

W przypadku podłączania radia samochodowego innego producenta należy dopasować czułość na wejściu zgodnie z wytycznymi producenta.

Kilka ważnych objaśnień:

Obracanie regulatora w kierunku zgodnym z ruchem wskazówek zegara powoduje wzrost czułości na wejściu wzmacniacza, a tym samym głośności. Nie chodzi tu jednak o regulację głośności; w pozycji końcowej nie można zwiększyć mocy wzmacniacza, nawet jeśli początkowo jest to tak słyszalne. System przyspiesza tylko wzrost poziomu głośności, jeśli regulacja głośności radioodtwarzacza jest ustawiona na maksimum.

Podłączanie głośników

(W przypadku mostkowania wzmacniacza należy zapoznać się z rozdziałem „Zmostkowane podłączanie głośników”).

Tak jak w przypadku elementów audio również dla optymalnego odtwarzania tonów niskich najważniejsze jest prawidłowe podłączenie biegunów wzmacniacza i głośników. Dlatego podczas podłączania należy zwrócić uwagę na to, żeby złącze dodatnie (+) wzmacniacza połączyć ze złączem dodatnim (+) głośnika; w takami sposób należy postępować ze złączami ujemnymi (-). Poza tym lewy kanał wzmacniacza należy połączyć z lewym głośnikiem, a prawy kanał z prawym głośnikiem.

Zmostkowane podłączanie głośników

Wzmacniacz VA można zmostkować dla konfiguracji mono. W ten sposób wzmacniacz można stosować dla jednego lub kilku subwooferów lub głośnika średnioto-nowego. W takiej konfiguracji wzmacniacz łączy prawy i lewy kanał w jedno wyjście kanału (wyjście mono).

Wskazówka:

Wzmacniacz może tylko wówczas połączyć prawą i lewą informację dźwiękową, gdy podłączone zostaną zarówno prawe jak i lewe złącze RCA.

Uwaga:

W układzie mostkowym obciążenie wzmacniacza musi wynosić 4 ohmy lub więcej. Mniejsze obciążenie prowadzi do przegrzania lub wyłączenia się wzmacniacza i może spowodować trwałe uszkodzenia.

Ustawianie rodzaju i zakresu przejść częstotliwości

W VA 275 można ustawić rodzaj przejścia częstotliwości (tzn. „LOW PASS” lub „HI PASS”) oraz żadaną częstotliwość wejściową. W przypadku podłączania np. pary subwooferów należy przestrzegać ustawień „LOW PASS” (rys. 3a). Częstotliwość wejściowa zależy od zakresu częstotliwości głośników (patrz zalecany zakres częstotliwości głośników).

„HI PASS" (HP)

Przy ustawieniu na 250 Hz zakres częstotliwości wzmacniacza wynosi od 250 Hz do 35.000 Hz.

„LOW PASS” (LP) - regulowanie częstotliwości

Ten regulator jest włączony, gdy włącznik znajduje się w pozycji „LOW PASS” i umożliwia ustawienie żądanej częstotliwości wejściowej.

Przykład:

Przy ustawieniu na 150 Hz zakres częstotliwości wzmacniacza wynosi od 10 Hz do 150 Hz.

BASS BOOST

Za pomocą regulatora BASS BOOST można ustawić odtwarzanie tonów niskich wzmacniacza.

Zakres ustawienia wynosi od 0 dB do +12 dB.

Wskaźnik trybu (POWER / PROTECT)

Zielone światełko:

Stopień wyjścia włączony, tryb regularny.

Czerwone światełko:

Z powodu błędu stopień wyjścia elektronicznie wyłączony.

Recykling i złomowanie

Do utylizacji produktu należy wykorzystać dostępne punkty zbiórki zużytego sprzętu.

Zmiany techniczne zastrzeżone.
