Tipo de producto	Amplificador de audio
Marca	BLAUPUNKT
Modelo	VELOCITY VA 275
Dimensiones (L x A x P)	240 x 54 x 258 mm
Alimentación	12 V CC (batería del vehículo)
Potencia máxima (estéreo 4 Ω)	2 x 160 W
Potencia máxima (estéreo 2 Ω)	2 x 210 W
Potencia máxima (mono 4 Ω)	1 x 425 W
Potencia RMS (estéreo 4 Ω, <1% distorsión)	2 x 75 W
Potencia RMS (estéreo 2 Ω, <1% distorsión)	2 x 105 W
Potencia RMS (mono 4 Ω, <1% distorsión)	1 x 210 W
Ancho de banda	10 Hz - 35 kHz
Relación señal/ruido (a potencia RMS)	>95 dB/A
Relación señal/ruido (a 1 W / 1 kHz)	80 dB/A
Distorsión armónica total (RMS)	< 0,03%
Estabilidad	2 Ω (4 Ω en modo puente)
Sensibilidad de entrada (Cinch/RCA)	0,3 - 8 V
Sensibilidad de entrada (Direct Aux)	0,3 V
Filtro pasa-bajos (Low Pass)	50 - 250 Hz
Filtro pasa-altos (High Pass)	50 - 250 Hz
Amplificación de graves (Bass Boost)	0 a +12 dB
Entradas	2x Cinch/RCA, 2x altavoz High-Level, 1x Direct Aux (3,5 mm)
Salidas	2x altavoz
Fusibles integrados	Sí (protegen la etapa de salida)
Indicador de funcionamiento	LED verde (encendido), LED rojo (fallo)
Instrucciones de seguridad	Desconectar la batería antes del montaje; sección de cable mín. 6 mm²; fusible a ≤30 cm de la batería

Preguntas frecuentes - VELOCITY VA 275 BLAUPUNKT

¿Cuál es la potencia del amplificador VELOCITY VA 275?

La potencia varía según el modo: en estéreo 4 Ω, 2 x 160 W máx (2 x 75 W RMS); en estéreo 2 Ω, 2 x 210 W máx (2 x 105 W RMS); en modo mono puente 4 Ω, 1 x 425 W máx (1 x 210 W RMS). Los valores RMS se miden según CEA-2006 con <1% de distorsión.

¿Cómo conectar el amplificador al autoestéreo?

Use cables RCA (Cinch) para conectar las salidas del autoestéreo a las entradas del amplificador. Si su autoestéreo solo tiene salidas de altavoz, use las entradas High-Level (HI INPUT). Conecte también el terminal Remote a la alimentación +12 V conmutada del autoestéreo para el encendido automático.

¿Qué sección de cable de alimentación se recomienda?

La sección de los cables positivo y negativo no debe ser inferior a 6 mm² (5 A.W.G.). Utilice un cable de calidad con un fusible situado a menos de 30 cm de la batería.

¿Cómo ajustar el nivel de entrada (LEVEL)?

El potenciómetro LEVEL ajusta la sensibilidad de entrada de 0,3 V a 8 V. Gírelo en el sentido horario para aumentar el volumen. No es un control de volumen: adapta el amplificador al voltaje de salida del autoestéreo. Ajústelo para evitar la distorsión sin exceder la potencia máxima.

¿Cómo usar el filtro pasa-bajos o pasa-altos?

El selector de filtro permite elegir entre LOW PASS (pasa-bajos) y HIGH PASS (pasa-altos). La frecuencia de corte se ajusta de 50 a 250 Hz. Para un subwoofer, use LOW PASS con una frecuencia adecuada (p. ej. 80 Hz). Para altavoces de banda ancha, use HIGH PASS.

¿Qué significa el LED rojo en el amplificador?

Un LED rojo indica una protección activada: cortocircuito, sobrecalentamiento o impedancia demasiado baja. Verifique las conexiones de los altavoces, la ventilación y que la impedancia no sea inferior a 2 Ω (4 Ω en modo puente).
El amplificador se reinicia automáticamente tras resolver el problema.

¿Se puede conectar un reproductor MP3 directamente al amplificador?

Sí, gracias a la entrada Direct Aux Input (toma jack de 3,5 mm). Conecte un cable jack estéreo entre su reproductor y el amplificador. Utilice preferiblemente el cable Blaupunkt ref. 7 607 001 525 (5 m) con interruptor Encendido/Apagado.

¿Cómo puentear los canales para un subwoofer?

Para el modo mono puente, conecte el altavoz entre los terminales positivos de los dos canales (L+ y R+). La impedancia debe ser de al menos 4 Ω. Ambas entradas RCA deben estar alimentadas (izquierda y derecha). Consulte el esquema del manual (fig. 5).

¿El amplificador se calienta normalmente?

Sí, un calentamiento moderado es normal. Asegúrese de que la ubicación de montaje esté seca y bien ventilada. No monte el amplificador en la bandeja trasera o un asiento. Si la protección roja se enciende, reduzca el volumen o mejore la refrigeración.

¿Cuáles son las precauciones de seguridad para la instalación?

Desconecte el terminal negativo de la batería antes de cualquier intervención. Utilice pasacables para los agujeros con bordes. Asegúrese de no perforar elementos sensibles del vehículo. La sección de los cables debe ser ≥6 mm² y se debe colocar un fusible cerca de la batería.

MANUAL DE USUARIO VELOCITY VA 275 BLAUPUNKT

Esquemas de instalación 53

PORTUGUÊS ...... 22

Para los productos adquiridos dentro de la Unión Europea, le ofrecemos una garantía del fabricante. Las condiciones de esta garantía pueden consultarse en www.blaupunkt.de o solicitarse directamente a:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Garantía para EE.UU.

Antes de usarlo, lea detenidamente el manual de instrucciones.

Para los productos adquiridos dentro de los Estados Unidos, le ofrecemos una garantía del fabricante. Las condiciones de esta garantía pueden consultarse en www.blaupunktusa.com o solicitarse directamente a:

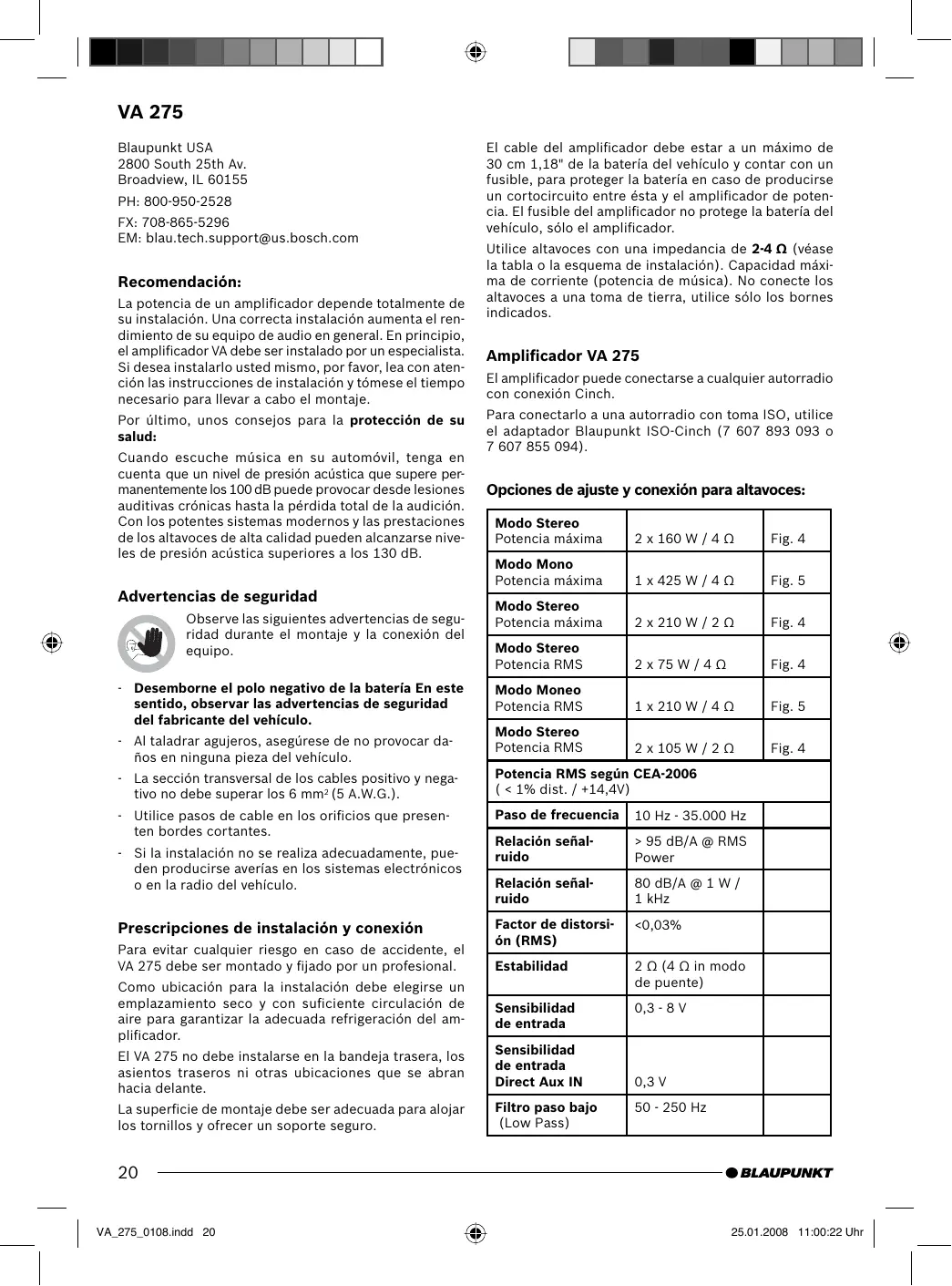

VA 275

Blaupunkt USA

2800 South 25th Av.

Broadview, IL 60155

PH: 800-950-2528

FX: 708-865-5296

EM: [e-mail]

Recomendación:

La potencia de un amplificador depende totalmente de su instalación. Una correcta instalación aumenta el rendimiento de su equipo de audio en general. En principio, el amplificador VA debe ser instalado por un especialista. Si desea instalarlo usted mismo, por favor, lea con atención las instrucciones de instalación y tómese el tiempo necesario para llevar a cabo el montaje.

Por último, unos consejos para la protección de su salud:

Cuando escuche música en su automóvil, tenga en cuenta que un nivel de presión acústica que supere permanentemente los 100 dB puede provocar desde lesiones auditivas crónicas hasta la pérdida total de la audición. Con los potentes sistemas modernos y las prestaciones de los altavoces de alta calidad pueden alcanzarse niveles de presión acústica superiores a los 130 dB.

Advertencias de seguridad

Observe las siguientes advertencias de seguridad durante el montaje y la conexión del equipo.

• Desemborne el polo negativo de la batería En este sentido, observar las advertencias de seguridad del fabricante del vehículo.
• Al taladrar agujeros, asegúrese de no provocar daños en ninguna pieza del vehículo.
• La sección transversal de los cables positivo y negativo no debe superar los 6 mm ^2 (5 A.W.G.).
• Utilice pasos de cable en los orificios que presenten bordes cortantes.
• Si la instalación no se realiza adecuadamente, pueden producirse averías en los sistemas electrónicos o en la radio del vehículo.

Prescripciones de instalación y conexión

Para evitar cualquier riesgo en caso de accidente, el VA 275 debe ser montado y fijado por un profesional.

Como ubicación para la instalación debe elegirse un emplazamiento seco y con suficiente circulación de aire para garantizar la adecuada refrigeración del amplificador.

El VA 275 no debe instalarse en la bandeja trasera, los asientos traseros ni otras ubicaciones que se abran hacia delante.

La superficie de montaje debe ser adecuada para alojar los tornillos y ofrecer un soporte seguro.

El cable del amplificador debe estar a un máximo de 30 cm 1,18" de la batería del vehículo y contar con un fusible, para proteger la batería en caso de producirse un cortocircuito entre ésta y el amplificador de potencia. El fusible del amplificador no protege la batería del vehículo, sólo el amplificador.

Utilice altavoces con una impedancia de 2-4 Ω (véase la tabla o la esquema de instalación). Capacidad máxima de corriente (potencia de música). No conecte los altavoces a una toma de tierra, utilice sólo los bornes indicados.

Amplificador VA 275

El amplificador puede conectarse a cualquier autorradio con conexión Cinch.

Para conectarlo a una autorradio con toma ISO, utilice el adaptador Blaupunkt ISO-Cinch (7 607 893 093 o 7 607 855 094).

Opciones de ajuste y conexión para altavoces:

Modo Stereo Potencia máxima	2 x 160 W / 4 Ω	Fig. 4
Modo Mono Potencia máxima	1 x 425 W / 4 Ω	Fig. 5
Modo Stereo Potencia máxima	2 x 210 W / 2 Ω	Fig. 4
Modo Stereo Potencia RMS	2 x 75 W / 4 Ω	Fig. 4
Modo Moneo Potencia RMS	1 x 210 W / 4 Ω	Fig. 5
Modo Stereo Potencia RMS	2 x 105 W / 2 Ω	Fig. 4
Potencia RMS según CEA-2006 (< 1% dist. / +14,4V)
Paso de frecuencia	10 Hz - 35.000 Hz
Relación señal- ruido	>95 dB/A @ RMS Power
Relación señal- ruido	80 dB/A @ 1 W / 1 kHz
Factor de distorsi- ón (RMS)	<0,03%
Estabilidad	2 Ω (4 Ω in modo de puente)
Sensibilidad de entrada	0,3 - 8 V
Sensibilidad de entrada Direct Aux IN	0,3 V
Filtro paso bajo (Low Pass)	50 - 250 Hz
Filtro paso alto(High Pass)	50 - 250 Hz
Bass Boost	de 0 a +12 dB
Entradas	2 x Cinch/RCA2 x HighLevel speaker1 x Direct Aux Input 3,5mm stereo
Salidas	2 x salidas para altavoz
DimensionesAn x Al x P (mm)An x Al x P (")	240 x 54 x 2589,5 x 2,2 x 10,2

Conexión positiva/negativa

• La sección transversal de los cables positivo y negativo no debe superar los 6 mm ^2 (5 A.W.G.).
• Tienda el cable positivo de tipo convencional hasta la batería y conéctelo mediante el portafusibles.
• Utilice pasos de cable en los orificios que presenten bordes cortantes.
• Atornille un cable negativo de tipo convencional a un punto de masa sin fallos (tornillo de carrocería, chapa de carrocería), no al polo negativo de la batería.
• Rasque la superficie de contacto del punto de masa hasta conseguir un pulido metálico y aplique grasa grafitada.

Fusibles integrados (FUSE)

Los fusibles que incorpora el amplificador (FUSE) protegen la etapa final así como todo el sistema eléctrico en caso de avería. Si utiliza un fusible de repuesto, no haga nunca un puente entre los fusibles ni los sustituya por otros con un voltaje superior.

Ejemplos de conexiones

Conexión del suministro de corriente ......Fig. 2
Conexión a autorradios con salida Cinch .....Fig. 3
Conexiones de los altavoces ......Fig. 4/5
HI INPUT ......Fig. 6
Direct Aux Input ......Fig. 7

Unir conector remoto del amplificador con fuente de tensión conectable de +12V.

De esta manera es posible conectar y desconectar el amplificador mediante la tecla ON/OFF de la radio.

Conectores de nivel alto (HI INPUT)

El amplificador dispone de conectores de nivel alto (HI INPUT) para conectarlo a aparatos radio sin salidas de preamplificador (Fig. 6). De esta manera es posible una conexión directa con la salida de altavoz de la radio.

Entradas Direct Aux Input

Posibilidades de conexión cuando la autorradio no tiene entrada AUX o la tiene ocupada

Con una clavija jack de 3,5 mm (0,35") se pueden conectar directamente diversas fuentes de baja frecuencia (por ejemplo, un reproductor MP3 o un sistema de navegación móvil), ya sea en la entrada Direct Aux Input frontal en la posterior. Todas las fuentes de señales se pueden oír simultáneamente y el volumen se regula en cada una de ellas.

Nota:

¡Durante la instalación y la conexión, todas las fuentes de baja frecuencia tienen que estar desconectadas!

Montaje del cable con clavija jack

Por favor, para establecer la conexión, utilice nuestro cable con clavija jack de 5 m (16.4 ft.) Art. n° 7 607 001 525.

Éste tiene la particularidad de poseer un interruptor de conexión y desconexión.

Interruptor en posición de desconexión (•):

Dicha posición está prevista para montaje y desmontaje, así como para cuando no hay ninguna fuente de baja frecuencia conectada.

Interruptor en posición de conexión (I / II):

Esta posición está prevista para cuando está conectada una fuente de baja frecuencia.

Atención:

Por favor, coloque el regulador del volumen al mínimo y apague el amplificador durante la conexión.

Regulador de nivel

Con ayuda del regulador de nivel, la sensibilidad de entrada de la etapa final puede ajustarse a la tensión de salida de la salida del preamplificador de su autor-radio.

El margen de ajuste oscila entre 0,3 y 8 V.

Si conecta una autorradio de otro fabricante, deberá ajustar la sensibilidad de entrada siguiendo las indicaciones del fabricante.

Para ello deberá tener en cuenta algunas aclaraciones:

Girando el regulador en el sentido de las agujas del reloj aumenta la sensibilidad de entrada del amplificador y,

VA 275

por lo tanto, el volumen. Sin embargo, no se trata de un regulador de volumen; en la posición tope, la potencia del altavoz no es superior, aunque al principio suene más fuerte. La única manera de subir rápidamente el volumen del sistema es girando el regulador de volumen del equipo de radio.

Conexiones de los altavoces

(En caso de que el amplificador deba conectarse en puente, vaya al apartado "Conexiones de los altavoces en puente").

Como en todos los componentes audio, para conseguir una buena reproducción de graves es fundamental que el amplificador y los altavoces posean una polaridad correcta. Por eso, al realizar las conexiones, procure conectar el borne (+) positivo del amplificador con el borne (+) positivo del altavoz; lo mismo se aplica a los bornes (-) negativos. Además, el canal izquierdo del amplificador debe estar conectado con el altavoz izquierdo, y el canal derecho del amplificador con el altavoz derecho.

Conexión de los altavoces en puente

Para configurarlo en mono, el amplificador VA también puede conectarse en puente. De esta manera, el amplificador puede utilizarse para uno o varios subwoofers o para un amplificador de frecuencias medias. Con esta configuración, el amplificador añade los canales derecho e izquierdo a un canal de salida (salida mono).

Nota:

El amplificador sólo puede añadir información de la señales izquierda y derecha una vez efectuadas las conexiones RCA izquierda y derecha.

Atención:

Con la conexión en puente, la carga del amplificador puede ser de 4 ohmios o más. Una carga más baja puede sobrecalentar o desconectar el amplificador o provocar daños irreparables.

Ajuste de la clase y la gama de las respuestas de frecuencia

En el VA 275, la clase de respuesta de frecuencia (es decir, "LOW PASS" o "HI PASS") y la frecuencia de entrada deseada pueden ajustarse. Si, por ejemplo, desea conectar una pareja de subwoofers, deberá efectuar los ajustes "LOW PASS" de la ilustración (Fig. 3a). La frecuencia de entrada depende de la gama de frecuencias de los altavoces (véase gama de frecuencias recomendada de los altavoces).

"HI PASS" (HP)

Con un ajuste de 250 Hz, el amplificador tiene una gama de frecuencias de 250 Hz a 35.000 Hz.

Regulador de frecuencia "LOW PASS" (LP)

Este regulador está activado cuando se coloca el interruptor en la posición "Paso bajo" y permite ajustar la frecuencia de entrada deseada.

Ejemplo:

Con un ajuste de 150 Hz, el amplificador tiene una gama de frecuencias de 10 Hz a 150 Hz.

BASS BOOST

Los graves del amplificador pueden ajustarse con el regulador BASS BOOST.

El margen de ajuste oscila entre 0 y +12 dB.

Indicación de servicio (POWER / PROTECT)

Luz verde:

Etapa final conectada, estado de funcionamiento regular.

Luz roja:

La etapa final se ha desconectado electrónicamente porque existe un error.

Reciclaje y eliminación

Para desechar el producto, utilice el sistema de recogida y devolución disponible.

Sujeto a modificaciones.
