Type product	Audio-versterker
Merk	BLAUPUNKT
Model	VELOCITY VA 275
Afmetingen (L x H x D)	240 x 54 x 258 mm
Voeding	12 V DC (voertuigaccu)
Max. vermogen (stereo 4 Ω)	2 x 160 W
Max. vermogen (stereo 2 Ω)	2 x 210 W
Max. vermogen (mono 4 Ω)	1 x 425 W
RMS-vermogen (stereo 4 Ω, <1% vervorming)	2 x 75 W
RMS-vermogen (stereo 2 Ω, <1% vervorming)	2 x 105 W
RMS-vermogen (mono 4 Ω, <1% vervorming)	1 x 210 W
Frequentiebereik	10 Hz - 35 kHz
Signaal/ruisverhouding (bij RMS-vermogen)	>95 dB/A
Signaal/ruisverhouding (bij 1 W / 1 kHz)	80 dB/A
Totale harmonische vervorming (RMS)	< 0,03%
Stabiliteit	2 Ω (4 Ω in brugmodus)
Ingangsgevoeligheid (Cinch/RCA)	0,3 - 8 V
Ingangsgevoeligheid (Direct Aux)	0,3 V
Laagdoorlaatfilter (Low Pass)	50 - 250 Hz
Hoogdoorlaatfilter (High Pass)	50 - 250 Hz
Basversterking (Bass Boost)	0 tot +12 dB
Ingangen	2x Cinch/RCA, 2x High-Level luidspreker, 1x Direct Aux (3,5 mm)
Uitgangen	2x luidspreker
Ingebouwde zekeringen	Ja (beschermen de uitgangstrap)
Werkingindicator	Groene LED (aan), rode LED (fout)
Veiligheidsinstructies	Accu loskoppelen voor montage; kabeldoorsnede min. 6 mm²; zekering op ≤30 cm van de accu

Veelgestelde vragen - VELOCITY VA 275 BLAUPUNKT

Wat is het vermogen van de VELOCITY VA 275 versterker?

Het vermogen varieert afhankelijk van de modus: in stereo 4 Ω, 2 x 160 W max (2 x 75 W RMS); in stereo 2 Ω, 2 x 210 W max (2 x 105 W RMS); in mono brugmodus 4 Ω, 1 x 425 W max (1 x 210 W RMS). De RMS-waarden worden gemeten volgens CEA-2006 met <1% vervorming.

Hoe sluit ik de versterker aan op de autoradio?

Gebruik RCA-kabels (Cinch) om de uitgangen van de autoradio aan te sluiten op de ingangen van de versterker. Als uw autoradio alleen luidsprekeruitgangen heeft, gebruik dan de High-Level ingangen (HI INPUT). Sluit ook de Remote-aansluiting aan op de geschakelde +12 V voeding van de autoradio voor automatische inschakeling.

Welke kabeldoorsnede wordt aanbevolen voor de voeding?

De doorsnede van de positieve en negatieve kabels mag niet kleiner zijn dan 6 mm² (5 A.W.G.). Gebruik een kwaliteitskabel met een zekering op minder dan 30 cm van de accu.

Hoe stel ik het ingangsniveau (LEVEL) in?

De LEVEL-potentiometer past de ingangsgevoeligheid aan van 0,3 V tot 8 V. Draai hem met de klok mee om het volume te verhogen. Dit is geen volumeregeling: hij past de versterker aan op de uitgangsspanning van de autoradio. Stel hem in om vervorming te voorkomen zonder het maximale vermogen te overschrijden.

Hoe gebruik ik het laagdoorlaat- of hoogdoorlaatfilter?

De filterschakelaar laat u kiezen tussen LOW PASS (laagdoorlaat) en HIGH PASS (hoogdoorlaat). De afsnijfrequentie kan worden ingesteld van 50 tot 250 Hz. Gebruik voor een subwoofer LOW PASS met een geschikte frequentie (bijv. 80 Hz). Gebruik voor breedbandluidsprekers HIGH PASS.

Wat betekent de rode LED op de versterker?

Een rode LED geeft aan dat de beveiliging is geactiveerd: kortsluiting, oververhitting of te lage impedantie. Controleer de luidsprekerverbindingen, de ventilatie en dat de impedantie niet lager is dan 2 Ω (4 Ω in brugmodus).
De versterker reset zichzelf automatisch nadat het probleem is verholpen.

Kan ik een MP3-speler direct op de versterker aansluiten?

Ja, dankzij de Direct Aux Input (3,5 mm jack). Sluit een stereo jackkabel aan tussen uw speler en de versterker. Gebruik bij voorkeur de Blaupunkt-kabel ref. 7 607 001 525 (5 m) met aan/uit-schakelaar.

Hoe brug ik de kanalen voor een subwoofer?

Voor de mono brugmodus sluit u de luidspreker aan tussen de positieve aansluitingen van beide kanalen (L+ en R+). De impedantie moet minimaal 4 Ω zijn. Beide RCA-ingangen moeten worden gevoed (links en rechts). Raadpleeg het schema in de handleiding (fig. 5).

Wordt de versterker normaal warm?

Ja, een matige opwarming is normaal. Zorg ervoor dat de montageplaats droog en goed geventileerd is. Monteer de versterker niet op de achterklep of achterbank. Als de rode beveiliging gaat branden, verlaag dan het volume of verbeter de koeling.

Wat zijn de veiligheidsmaatregelen voor de installatie?

Koppel de negatieve pool van de accu los voordat u begint. Gebruik kabeldoorvoeren voor gaten met scherpe randen. Zorg ervoor dat u niet in gevoelige onderdelen van het voertuig boort. De kabeldoorsnede moet ≥6 mm² zijn en er moet een zekering dicht bij de accu worden geplaatst.

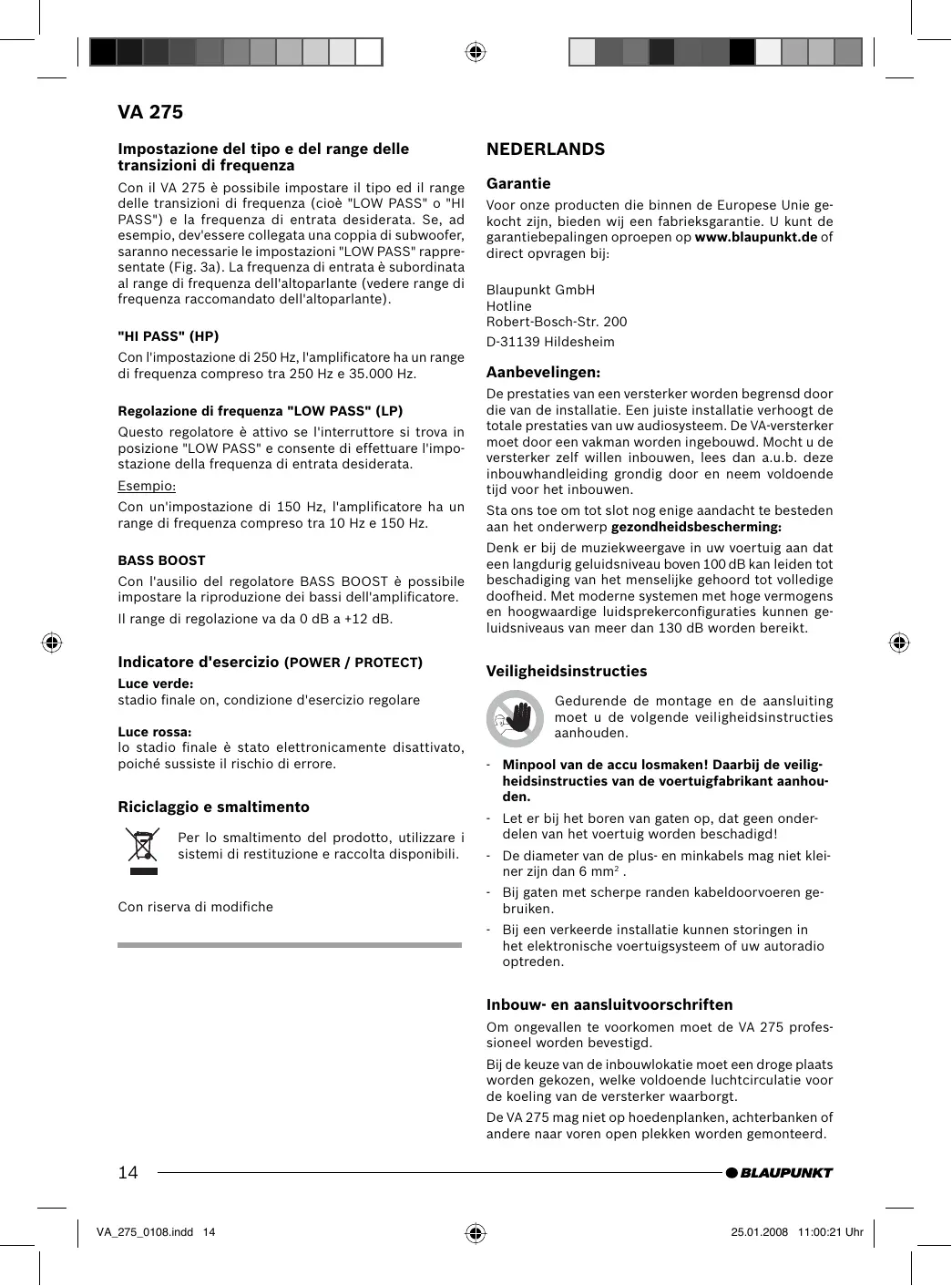

GEBRUIKSAANWIJZING VELOCITY VA 275 BLAUPUNKT

Voor onze producten die binnen de Europese Unie gekocht zijn, bieden wij een fabrieksgarantie. U kunt de garantiebepalingen oproepen op www.blaupunkt.de of direct opvragen bij:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Aanbevelingen:

De prestaties van een versterker worden begrensd door die van de installatie. Een juiste installatie verhoogt de totale prestaties van uw audiosysteem. De VA-versterker moet door een vakman worden ingebouwd. Mocht u de versterker zelf willen inbouwen, lees dan a.u.b. deze inbouwhandleiding grondig door en neem voldoende tijd voor het inbouwen.

Sta ons toe om tot slot nog enige aandacht te besteden aan het onderwerp gezondheidsbescherming:

Denk er bij de muziekweergave in uw voertuig aan dat een langdurig geluidsniveau boven 100 dB kan leiden tot beschadiging van het menselijke gehoord tot volledige doofheid. Met moderne systemen met hoge vermogens en hoogwaardige luidsprekerconfiguraties kunnen geluidsniveaus van meer dan 130 dB worden bereikt.

Veiligheidsinstructies

Gedurende de montage en de aansluiting moet u de volgende veiligheidsinstructies aanhouden.

• Minpool van de accu losmaken! Daarbij de veiligheidsinstructies van de voertuigfabrikant aanhouden.
• Let er bij het boren van gaten op, dat geen onderdelen van het voertuig worden beschadigd!
• De diameter van de plus- en minkabels mag niet kleiner zijn dan 6 mm².
• Bij gaten met scherpe randen kabeldoorvoeren gebruiken.
• Bij een verkeerde installatie kunnen storingen in het elektronische voertuigsysteem of uw autoradio optreden.

Inbouw- en aansluitvoorschriften

Om ongevallen te voorkomen moet de VA 275 professioneel worden bevestigd.

Bij de keuze van de inbouwlokatie moet een droge plaats worden gekozen, welke voldoende luchtcirculatie voor de koeling van de versterker waarborgt.

De VA 275 mag niet op hoedenplanken, achterbanken of andere naar voren open plekken worden gemonteerd.

De montagevlakken moeten geschikt zijn voor de bevestiging van de meegeleverde schroeven en een goede houvast bieden.

De stroomkabel van de versterker moet maximaal 30 cm vanaf de accu voorzien zijn van een zekering, om de accu van het voertuig te beschermen in geval van een kortsluiting tussen vermogensversterker en de accu. De zekering van de versterker beschermt alleen de versterker zelf, niet de accu van het voertuig.

Luidsprekers met 2-4 Ω impedantie gebruiken (zie tabel resp. inbouwtekening). Rekening houden met max. belastbaarheid (muziekvermogen). Luidspreker niet op de massa aansluiten, alleen de gemarkeerde klemmen gebruiken.

Versterker VA 275

De versterker is geschikt voor aansluiting op autoradio's met cinch-aansluiting.

Voor de aansluiting op autoradio's met ISO-aansluiting de Blaupunkt ISO-Cinch adapter gebruiken (7 607 893 093 of 7 607 855 094).

Toepassingsmogelijkheden en aansluiten van de luidsprekers:

Stereo-modusMax power	2 x 160 W / 4 Ω	fig. 4
Mono-modusMax power	1 x 425 W / 4 Ω	fig. 5
Stereo-modusMax power	2 x 210 W / 2 Ω	fig. 4
Stereo-modusRMS power	2 x 75 W / 4 Ω	fig. 4
Mono-modusRMS power	1 x 210 W / 4 Ω	fig. 5
Stereo-modusRMS power	2 x 105 W / 2 Ω	fig. 4
RMS power volgens CEA-2006(< 1% verv. / +14,4 V)
Frequentiebereik	10 Hz - 35.000 Hz
Signaal-ruis-af-stand	>95 dB/A @ RMS Power
Signaal-ruis-af-stand	80 dB/A @ 1 W / 1 kHz
Vervorming (RMS)	< 0,03%
Stabiliteit	2 Ω (4 Ω bij brug-bedrijf)
Ingangs-gevoeligheid	0,3 - 8 V
Ingangs-gevoeligheidDirect Aux IN	0,3 V

Laagdoorlaatfilter(low pass)	50 - 250 Hz
Hoogdoorlaatfilter(high pass)	50 - 250 Hz
Bass boost	0 tot +12 dB
Ingangen	2 x Cinch/RCA2 x HighLevel speaker1 x Direct Aux Input3,5 mm stereo
Uitgangen	2 x luidsprekers
AfmetingenB x h x d (mm)B x h x d ("")	240 x 54 x 2589,5 x 2,2 x 10,2

Plus- / min/ aansluiting

• De diameter van de plus- en minkabels mag niet kleiner zijn dan 6 mm².
• Een in de handel verkrijgbare pluskabel aansluiten op de accu en via zekeringhouder aansluiten.
• Bij gaten met scherpe randen kabeldoorvoeren gebruiken.
• Een in de handel verkrijgbare minkabel op een stoorvrij massapunt (carrosserieschroef, carrosserieplaatwerk) goed vastschroeven (niet aan de minpool van de accu).
• Contactoppervlakken van het massapunt blank maken en met grafietvet invetten.

Geïntegreerde zekeringen (FUSE)

De in de versterker geïntegreerde zekeringen (FUSE) beschermen de eindtrap en het volledige elektrische systeem in geval van een storing. Bij toepassing van een zekering die kan worden vervangen nooit zekeringen overbruggen of vervangen door typen met een hogere stroom.

Aansluitvoorbeelden

Aansluiting van de voedingsspanning ......fig. 2

Aansluiting op de autoradio met cinch-uitgang ...... fig. 3

Luidsprekeraansluitingen ......fig. 4/5

HI INPUT ...... fig. 6

Direct Aux Input......fig. 7

Remote-aansluiting van de versterker verbinden met schakelbare 12 Volts-spanningsbron

Op deze manier kan de versterker via de aan-/uitschakelaar van de radio worden in- en uitgeschakeld.

VA 275

Hoogvermogen-aansluitingen (HI INPUT)

De versterker beschikt over hoogvermogen-aansluitingen (HI INPUT) om op radio's zonder voorversterkeruitgangen te kunnen worden aangesloten (fig. 6). Op deze manier kan de versterker direct op de luidsprekeruitgangen van de radio worden aangesloten.

Direct Aux Input-aansluiting

Aansluitmogelijkheid wanneer de AUX-ingang van de autoradio niet aanwezig of bezet is

Hier kunt u verschillende NF-bronnen, bijvoorbeeld een MP3-speler of mobiel navigatieapparaat, direct met een 3,5mm-jackstekker naar keuze Direct Aux Input-ingang. Alle signaalbronnen zijn zo tegelijk te horen en hun volume wordt telkens op het bronapparaat geregeld.

Let op:

Bij inbouw en aansluiting moeten alle NF-bronnen op Uit staan!

Inbouw jackstekkerkabel

Gebruik voor de aansluiting onze 5m-jackstekker-kabel met bestelnummer 7 607 001 525.

Als bijzonderheid heeft deze een aan-/uitschakelaar.

Schakelstand UIT (•):

Bij het plaatsen en verwijderen van een niet-aangesloten NF-bron.

Schakelstand AAN (I / II):

Alleen nadat er een NF-bron is aangesloten.

Attentie:

Zet de volumeregelaar bij het aansluiten altijd op het minimum en schakel de versterker uit.

LEVEL regelaar

Met behulp van de LEVEL regelaar kan de ingangsgevoeligheid van de eindtrap op de uitgangsspanning van uw autoradio-voorversterkeruitgang worden aangepast.

Het instelbereik loopt van 0,3 V tot 8 V.

Bij aansluiten van een autoradio van een andere producent moet de ingangsgevoeligheid overeenkomstig de opgave van de producent worden aangepast.

Hierbij nog enige belangrijke toelichtingen:

Door de regelaar rechtsom te draaien wordt de ingangsgevoeligheid van de versterker verhoogd en daarmee ook het volume. Het gaat hier echter niet om een volumeregeling; in de eindstand kan geen hogere versterkerprestatie worden bereikt, ook wanneer dit in eerste instantie zo klinkt. Het systeem verhoogt slechts het volume, wanneer de radio omhoog wordt gedraaid.

Luidsprekeraansluitingen

(Wanneer de versterker in een brugschakeling wordt opgenomen, hier direct verder gaan met de paragraaf "Overbrugde luidsprekeraansluitingen").

Net als bij elk audiocomponent is de juiste polariteit van versterker en luidspreker van essentieel belang voor een goede basweergave. Daarom moet er bij het aansluiten op worden gelet dat de positieve aansluiting (+) van de versterker op de positieve aansluiting (+) van de luidspreker wordt aangesloten, dit geldt ook voor de negatieve (-) aansluitingen. Daarnaast moet het linker versterkerkanaal met de linker luidspreker en het rechter versterkerkanaal met de rechter luidspreker worden verbonden.

Overbrugde luidsprekeraansluitingen

De VA-versterker kan voor een mono-configuratie ook in een brugschakeling worden geschakeld. Op deze manier kan de versterker voor een of meerdere subwoofers resp. middentoonluidsprekers worden gebruikt. In deze configuratie telt de versterker het rechter en linker kanaal bij elkaar op tot een éénkanaalsuitgang (Mono-uitgang).

Opmerking:

De versterker kan de rechter- en linker signaalinformatie alleen dan optellen wanneer zowel de rechter als de linker RCA-aansluiting is uitgevoerd.

Opgelet:

In brugschakeling moet de versterkerbelasting 4 Ohm of meer zijn. Een lagere last leidt tot oververhitting of uitschakeling van de versterker en kan leiden tot blijvende schade.

Wijze en bereik van de frequentie-overgangen instellen

Bij de VA 275 kan de wijze van de frequentie-overgang (d.w.z. "LOW PASS" of "HI PASS") en de gewenste beginfrequentie worden ingesteld. Wanneer bijvoorbeeld een subwooferpaar moet worden aangesloten, zijn de afgebeelde "LOW PASS"-instellingen noodzakelijk (Fig. 3a). De beginfrequentie is afhankelijk van het frequentiebereik van de luidspreker (zie aanbevolen frequentiebereik van de luidspreker).

"HI PASS" (HP)

Bij de instelling van 250 Hz heeft de versterker een frequentiebereik van 250 Hz tot 35.000 Hz.

"LOW PASS" (LP) - frequentieregeling

Deze regelaar is actief, wanneer de schakelaar zich in de "LOW PASS" stand bevindt en maakt de instelling van de gewenste beginfrequentie mogelijk.

Voorbeeld:

Bij de instelling van 150 Hz heeft de versterker een frequentiebereik van 10 Hz tot 150 Hz.

BASS BOOST

Met behulp van de BASS BOOST regelaar kan de basweergave van de versterker worden ingesteld.

Het instelbereik loopt van 0 dB tot +12 dB.

Indicatie in bedrijf (POWER / PROTECT)

Groen lampje:

Eindtrap aan, normale bedrijfstoestand.

Rood lampje:

Eindtrap is elektronisch uitgeschakeld vanwege storing.

Recycling en afvoeren

Gebruik voor het afvoeren van het product de beschikbare retour- en verzamelsystemen.

Wijzigingen voorbehouden

SVENSKA

Garanti

Alleen voor autoradio's brugeindtrap.
