Producttype	4-kanaals audioversterker
Merk	Blaupunkt
Model	THA 475 PNP
RMS-vermogen (CEA-2006, 4 Ω)	4 x 75 W
RMS-vermogen (CEA-2006, 2 Ω)	4 x 85 W
RMS-vermogen gebrugd (4 Ω)	2 x 180 W
Max. vermogen (4 Ω)	4 x 150 W
Max. vermogen (2 Ω)	4 x 170 W
Max. vermogen gebrugd (4 Ω)	2 x 360 W
Bandbreedte	10 Hz - 30 000 Hz
Signaal-ruisverhouding	>95 dB @ RMS-vermogen, >78 dB @ 1 W/1 kHz
Vervormingsgraad (RMS)	<0,05%
Minimale impedantie (stereo)	2 Ω
Minimale impedantie (gebrugd)	4 Ω
Ingangsgevoeligheid (RCA)	0,3 - 8 V
Ingangsgevoeligheid Direct AUX	0,3 V
Laagdoorlaatfilter (Low Pass)	50 - 250 Hz
Hoogdoorlaatfilter (High Pass)	10 - 250 Hz
Ingangen	4 x RCA/Cinch, 4 x High-Level PnP-luidsprekers, 2 x Direct Aux Input (3,5 mm)
Uitgangen	4 x luidsprekeraansluitingen
Voeding	12 V DC, externe zekering op 30 cm van de accu
Afmetingen (L x H x D)	285 x 42 x 160 mm (11,2 x 1,7 x 6,3 inch)
Beveiliging	Groene LED (aan) / rode LED (fout)
Installatie	Professionele aanbevolen, veilige bevestiging, ventilatie

Veelgestelde vragen - THA 475 PNP BLAUPUNKT

Wat is het vermogen van de THA 475 PNP-versterker?

Het RMS-vermogen volgens CEA-2006 is 4 x 75 W bij 4 Ω, 4 x 85 W bij 2 Ω en 2 x 180 W in brugmodus bij 4 Ω. Het maximale vermogen is 4 x 150 W bij 4 Ω, 4 x 170 W bij 2 Ω en 2 x 360 W in brugmodus.

Hoe sluit ik de versterker aan op de autoradio?

U kunt de RCA-ingangen (Cinch) gebruiken als de autoradio die heeft, of de PnP High Input-kabel voor de luidsprekeruitgangen. De Remote-aansluiting moet worden aangesloten op de geschakelde +12 V van de autoradio. Bij gebruik van de PnP-kabel wordt de versterker automatisch ingeschakeld (Auto Remote).

Welke luidsprekerimpedantie kan ik gebruiken?

In stereomodus gebruikt u luidsprekers van 2 tot 4 Ω. In brugmodus is de minimale impedantie 4 Ω. Ga niet lager om oververhitting of schade te voorkomen.

Hoe stel ik de filters van de versterker in?

De versterker heeft een instelbaar laagdoorlaatfilter (Low Pass) van 50 tot 250 Hz en een instelbaar hoogdoorlaatfilter (High Pass) van 10 tot 250 Hz. Gebruik de schakelaar om het filtertype te kiezen. Stel bijvoorbeeld voor een subwoofer in op Low Pass met een geschikte afsnijfrequentie voor uw luidsprekers.

Wat moet ik doen als de beveiligings-LED rood brandt?

De rode LED geeft een fout aan (kortsluiting, oververhitting, te lage impedantie). Controleer de luidsprekerverbindingen, impedantie, ventilatie en zekering. Als het probleem aanhoudt, raadpleeg dan een specialist.

Kan ik een MP3-speler rechtstreeks op de versterker aansluiten?

Ja, via de Direct Aux Input-ingangen (3,5 mm jack). Sluit uw audiobron aan en stel het volume op het bronapparaat in. Gebruik een Y-kabel als u naar zowel de voor- als achterluidsprekers wilt luisteren.

Hoe brug ik de kanalen van de versterker?

Op de THA 475 PNP kunt u de kanaalparen 1+2 en 3+4 bridgen. Bridgen is niet mogelijk met de PnP-kabel. Zorg ervoor dat de belastingsimpedantie minimaal 4 Ω is en dat beide linker- en rechter RCA-ingangen een signaal ontvangen.

Welke voedingskabel moet ik gebruiken?

Gebruik een kabel met een minimale doorsnede van 1,5 mm² (AWG 16). Installeer een zekeringhouder op maximaal 30 cm van de accu. Sluit de min-kabel aan op een massapunt op de carrosserie (niet op de negatieve pool van de accu).

Hoe stel ik het ingangsniveau (Level) in?

De Level-regeling past de ingangsgevoeligheid aan (0,3 tot 8 V). Draai met de klok mee om de gevoeligheid te verhogen. Dit is geen volumeregeling: het past het punt aan waarop de versterker zijn volledige vermogen bereikt. Stel het in om vervorming te voorkomen.

Waar vind ik de garantie van de versterker?

Voor de Europese Unie kunt u contact opnemen met Blaupunkt GmbH (Duitsland) of kijken op www.blaupunkt.de. Voor de VS kunt u contact opnemen met Blaupunkt USA op 800-950-2528 of per e-mail naar [e-mail]. De fabrieksgarantie is van toepassing op producten die in de betreffende regio zijn gekocht.

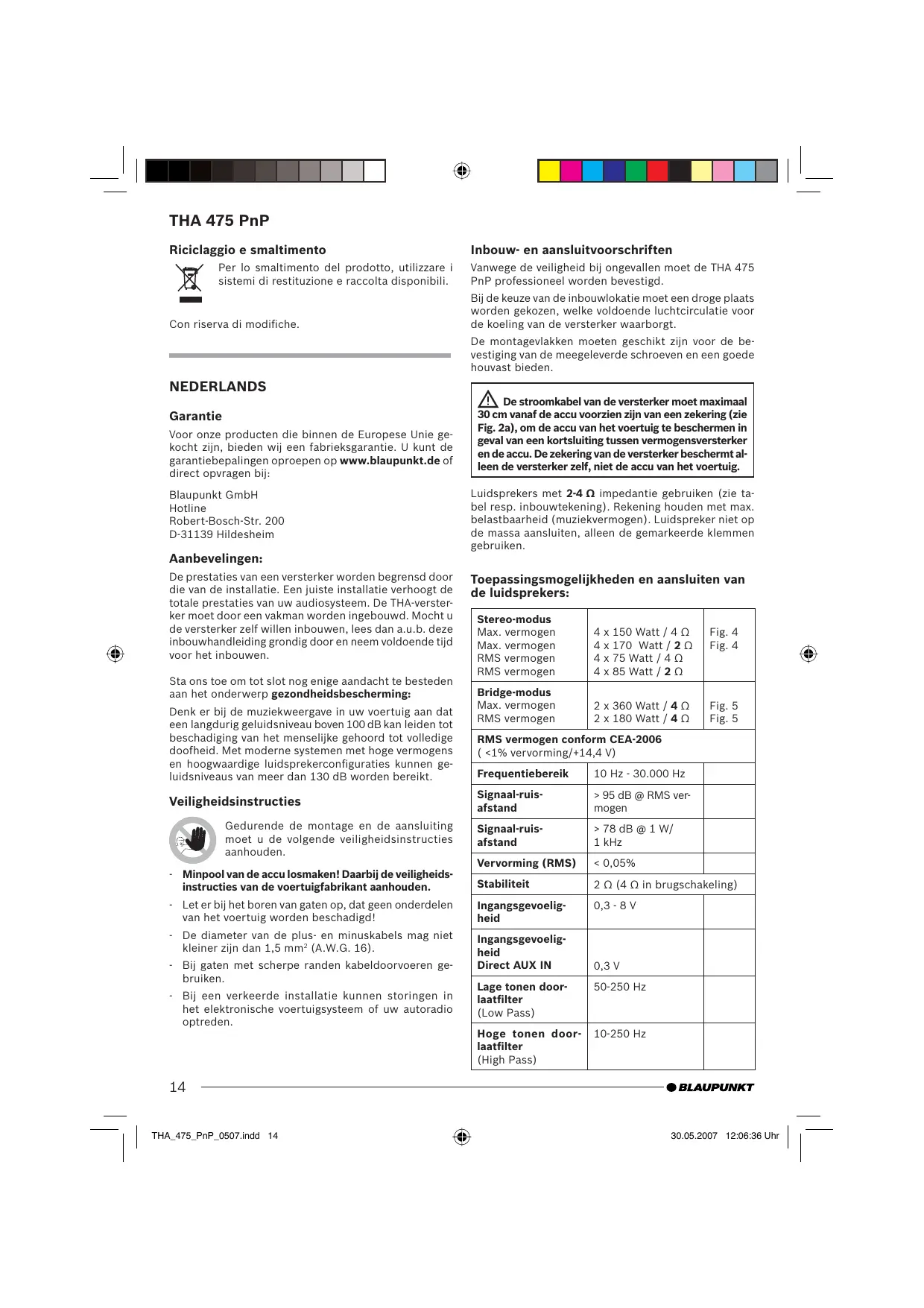

GEBRUIKSAANWIJZING THA 475 PNP BLAUPUNKT

Voor onze producten die binnen de Europese Unie gekocht zijn, bieden wij een fabrieksgarantie. U kunt de garantiebepalingen oproepen op www.blaupunkt.de of direct opvragen bij:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Aanbevelingen:

De prestaties van een versterker worden begrensd door die van de installatie. Een juiste installatie verhoogt de totale prestaties van uw audiosysteem. De THA-versterker moet door een vakman worden ingebouwd. Mocht u de versterker zelf willen inbouwen, lees dan a.u.b. deze inbouwhandleiding grondig door en neem voldoende tijd voor het inbouwen.

Sta ons toe om tot slot nog enige aandacht te besteden aan het onderwerp gezondheidsbescherming:

Denk er bij de muziekweergave in uw voertuig aan dat een langdurig geluidsniveau boven 100 dB kan leiden tot beschadiging van het menselijke gehoord tot volledige doofheid. Met moderne systemen met hoge vermogens en hoogwaardige luidsprekerconfiguraties kunnen geluidsniveaus van meer dan 130 dB worden bereikt.

Veiligheidsinstructies

Gedurende de montage en de aansluiting moet u de volgende veiligheidsinstructies aanhouden.

• Minpool van de accu losmaken! Daarbij de veiligheids-instructies van de voertuigfabrikant aanhouden.
• Let er bij het boren van gaten op, dat geen onderdelen van het voertuig worden beschadigd!
• De diameter van de plus- en minuskabels mag niet kleiner zijn dan 1,5 mm ^2 (A.W.G. 16).
• Bij gaten met scherpe randen kabeldoorvoeren gebruiken.
• Bij een verkeerde installatie kunnen storingen in het elektronische voertuigsysteem of uw autoradio optreden.

Inbouw- en aansluitvoorschriften

Vanwege de veiligheid bij ongevallen moet de THA 475 PnP professioneel worden bevestigd.

Bij de keuze van de inbouwlokatie moet een droge plaats worden gekozen, welke voldoende luchtcirculatie voor de koeling van de versterker waarborgt.

De montagevlakken moeten geschikt zijn voor de bevestiging van de meegeleverde schroeven en een goede houvast bieden.

⚠ De stroomkabel van de versterker moet maximaal 30 cm vanaf de accu voorzien zijn van een zekering (zie Fig. 2a), om de accu van het voertuig te beschermen in geval van een kortsluiting tussen vermogensversterker en de accu. De zekering van de versterker beschermt alleen de versterker zelf, niet de accu van het voertuig.

Luidsprekers met 2-4 Ω impedantie gebruiken (zie tabel resp. inbouwtekening). Rekening houden met max. belastbaarheid (muziekvermogen). Luidspreker niet op de massa aansluiten, alleen de gemarkeerde klemmen gebruiken.

Toepassingsmogelijkheden en aansluiten van de luidsprekers:

Stereo-modusMax. vermogenMax. vermogenRMS vermogenRMS vermogen	4 x 150 Watt / 4 Ω4 x 170 Watt / 2 Ω4 x 75 Watt / 4 Ω4 x 85 Watt / 2 Ω	Fig. 4Fig. 4
Bridge-modusMax. vermogenRMS vermogen	2 x 360 Watt / 4 Ω2 x 180 Watt / 4 Ω	Fig. 5Fig. 5
RMS vermogen conform CEA-2006(<1% vervorming/+14,4 V)
Frequentiebereik	10 Hz - 30.000 Hz
Signaal-ruis-afstand	>95 dB @ RMS vermogen
Signaal-ruis-afstand	>78 dB @ 1 W/1 kHz
Vervorming (RMS)	< 0,05%
Stabiliteit	2 Ω (4 Ω in brugschakeling)
Ingangsgevoeligheid	0,3 - 8 V
IngangsgevoeligheidDirect AUX IN	0,3 V
Lage tonen doorlaatfilter(Low Pass)	50-250 Hz
Hoge tonen doorlaatfilter(High Pass)	10-250 Hz

Ingangen	4 x Cinch/RCA4 x HighLevel speaker PnP2 x Direct Aux Inputs, 3,5 mm stereo
Uitgangen	4 x luidspreker
AfmetingenB x H x D (mm)	285x42x160(11.2"x1,7"x6,3")

Plus-/min -aansluiting

- Wij raden een minimale afstand van 1,5 mm ^2 (A.W.G 16) aan.

Op de voertuig-adapterkabel (7 607 622 ...) moet de 12V continu plus kabel worden verbonden met de + kabel van de versterker (zie Fig. 7).

• Standaard pluskabel naar de accu leggen en via zekeringhouder, op 30 cm afstand van de accu, aansluiten.
• Bij gaten met scherpe randen kabeldoorvoeren gebruiken.
• Een in de handel verkrijgbare minkabel op een stoorvrij massapunt (carrosserieschroef, carrosserieplaatwerk) goed vastschroeven (niet aan de minpool van de accu).
• Contactoppervlakken van het massapunt blank maken en met grafietvet invetten.

Geïntegreerde zekeringen (Fuse)

De in de versterker geïntegreerde zekeringen (Fuse) beschermen de eindtrap en het volledige elektrische systeem in geval van een storing. Bij toepassing van een zekering die kan worden vervangen nooit zekeringen overbruggen of vervangen door typen met een hogere stroom.

Aansluitvoorbeelden

Aansluiting van de voedingsspanning ..... Fig. 2, 2a, b

Aansluiting op de autoradio met cinch-uitgang ...... Fig. 3

Luidsprekeraansluitingen ...... Fig. 4/5

Direct Aux Input..... Fig. 6/6a

Remote-aansluiting van de versterker op schakelbare +12 V voeding aansluiten.

Op deze manier kan deversterker via een aan-/uitschakelaar van de radio worden in-/uitgeschakeld.

Opmerking:

Bij aansluiting via een PnP-INPUT kabel volgt het inschakelen automatisch.

! Als bijzonderheid staat nu na het automatisch inschakelen op de remote in-/uitgang +12V/200mA als uitgangsschakelspanning ter beschikking.

Hoogniveau aansluitingen (allen via PnP High-Input kabel)

De versterker beschikt over high-input-aansluitingen om op radio's zonder voorversterkeruitgangen aangesloten te kunnen worden (fig. 2). Op deze manier is een directe aansluiting op de luidsprekeruitgang van de radio mogelijk.

Opmerking:

Niet gebruikte ingangs/uitgangsstekkers van PnP kabel moeten verbonden worden (zie Fig. 2a *).

Direct Aux Input aansluiting

Aansluitmogelijkheid bij niet aanwezige of bezette AUX-ingang op de autoradio

Hier kunt u verschillende NF-bronnen, bijv. een MP3 speler of een mobiel navigatie-apparaat, direct via een 3,5 mm klinkenstekker op de Direct Aux Input

ingang aansluiten. Alle signaalbronnen zijn zo tegelijkertijd hoorbaar en het volume wordt op het bronapparaat geregeld.

Opmerking:

Bij inbouw en aansluiting moeten alle NF-bronnen uitstaan!

Inbouw klinkenstekkerkabel

Voor de aansluiting gebruikt u onze 5 m klin- kenstekkerkabel met bestelnummer 7 607 001 525.

Als bijzonderheid heeft deze een aan-/uit-schakelaar.

Schakelaarstand UIT (•):

Bij montage en demontage van een niet aangesloten NF-bron.

Schakelaarstand AAN: (I / II):

Alleen nadat een NF-bron is aangesloten.

Let op:

Bij aansluiting van de volumeregelaar altijd op minimum instellen en de versterker uitschakelen.

Wilt u een geluidsbron via de Front en Rear luidsprekers horen, dan moet u de Direct Aux Input ingangen met onzer klinkenstekker Y-kabel (7 607 001 524) verbinden, (zie fig. 6).

Level regelaar

Met behulp van de Level regelaar kan de ingangsgevoeligheid van de eindtrap op de uitgangsspanning van uw autoradio worden aangepast.

Het instelbereik loopt van 0,3 V tot 8 V.

Hierbij nog enige belangrijke toelichtingen:

Door de regelaar rechtsom te draaien wordt de ingangsgevoeligheid van de versterker verhoogt en daarmee ook het volume. Het gaat hier echter niet om een volumeregeling; in de eindstand kan geen hogere versterkerprestatie

THA 475 PnP

worden bereikt, ook wanneer dit in eerste instantie zo klinkt. Het systeem verhoogt slechts het volume, wanneer de radio omhoog wordt gedraaid.

Luidsprekeraansluitingen

(Wanneer de versterker in een brugschakeling wordt opgenomen, hier direct verder gaan met de paragraaf "Overbrugde luidsprekeraansluitingen").

Net als bij elk audiocomponent is de juiste polariteit van versterker en luidspreker van essentieel belang voor een goede basweergave. Daarom moet er bij het aansluiten op worden gelet dat de positieve aansluiting (+) van de versterker op de positieve aansluiting (+) van de luidspreker worden aangesloten, dit geldt ook voor de negatieve (-) aansluitingen. Daarnaast moet het linker versterkerkanaal met de linker luidspreker en het rechter versterkerkanaal met de rechter luidspreker worden verbonden.

Overbrugde luidsprekeraansluitingen

Opmerking: niet mogelijk bij aansluiting via een PnP-kabel.

Bij de THA 475 PnP-versterker kunnen de kanalen 1+2 en 3+4 in brug worden geschakeld. Op deze manier kan de versterker voor een of meerdere subwoofers resp. middentoonluidsprekers worden gebruikt. In deze configuratie telt de versterker het rechter en linker kanaal bij elkaar op tot een éénkanaalsuitgang (Mono-uitgang).

Opmerking:

De versterker kan de rechter- en linker signaalinformatie alleen dan optellen wanneer zowel de rechter als de linker RCA-aansluiting is uitgevoerd.

Let op:

In brugschakeling moet de versterkerbelasting 4 Ohm of meer zijn. Een lagere last leidt tot oververhitting of uitschakeling van de versterker en kan leiden tot blijvende schade.

Wijze en bereik van de frequentie-overgangen instellen

Bij de THA 475 PnP kan de wijze van de frequentie-overgang (d.w.z. "Low-Pass" of "Hi-Pass") en de gewenste overgangsfrequentie worden ingesteld. Wanneer bijv. een subwoofer-paar moet worden aangesloten, zijn "Low-Pass"- instellingen nodig. De overgangsfrequentie is afhankelijk van het frequentiebereik van de luidspreker (zie aanbevolen frequentiebereik van de luidspreker).

"High-Pass"

Bij de instelling van 250 Hz heeft de versterker een frequentiebereik van 250 Hz tot 30.000 Hz.

"Low- Pass"- frequentieregeling

Deze regelaar is actief, wanneer de schakelaar zich in de "Low-Pass" stand bevindt en maakt de instelling van de gewenste overgangsfrequentie mogelijk.

Voorbeeld:

Bij de instelling van 150 Hz heeft de versterker een frequentiebereik van 10 Hz tot 150 Hz.

Radio-herkenning - Auto Remote

Bij aansluiting via een PnP INPUT Kabel wordt de versterker automatisch ingeschakeld (Auto Remote functie). Remote aansluitkabel komt te vervallen!

Indicatie in bedrijf (POWER / PROTECTION)

Groen lampje:

Eindtrap aan, normale bedrijfstoestand.

Rood lampje:

Eindtrap is elektronisch uitgeschakeld vanwege storing.

Recycling en afvoeren

Gebruik voor het afvoeren van het product de beschikbare retour- en verzamelsystemen.

Wijzigingen voorbehouden.
