THA 475 PNP - Amplificatore audio BLAUPUNKT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore audio a 4 canali
Marca	Blaupunkt
Modello	THA 475 PNP
Potenza RMS (CEA-2006, 4 Ω)	4 x 75 W
Potenza RMS (CEA-2006, 2 Ω)	4 x 85 W
Potenza RMS a ponte (4 Ω)	2 x 180 W
Potenza max (4 Ω)	4 x 150 W
Potenza max (2 Ω)	4 x 170 W
Potenza max a ponte (4 Ω)	2 x 360 W
Banda passante	10 Hz - 30 000 Hz
Rapporto segnale/rumore	>95 dB @ potenza RMS, >78 dB @ 1 W/1 kHz
Tasso di distorsione (RMS)	<0,05%
Impedenza minima (stereo)	2 Ω
Impedenza minima (a ponte)	4 Ω
Sensibilità d'ingresso (RCA)	0,3 - 8 V
Sensibilità ingresso Direct AUX	0,3 V
Filtro passa-basso (Low Pass)	50 - 250 Hz
Filtro passa-alto (High Pass)	10 - 250 Hz
Ingressi	4 x RCA/Cinch, 4 x altoparlanti High-Level PnP, 2 x Direct Aux Input (3,5 mm)
Uscite	4 x terminali altoparlanti
Alimentazione	12 V CC, fusibile esterno a 30 cm dalla batteria
Dimensioni (L x H x P)	285 x 42 x 160 mm (11,2 x 1,7 x 6,3 po)
Protezione	LED verde (acceso) / rosso (guasto)
Installazione	Installazione professionale consigliata, fissaggio sicuro, ventilazione

Domande frequenti - THA 475 PNP BLAUPUNKT

Qual è la potenza dell'amplificatore THA 475 PNP?

La potenza RMS secondo CEA-2006 è di 4 x 75 W a 4 Ω, 4 x 85 W a 2 Ω e 2 x 180 W in modalità ponte a 4 Ω. La potenza massima raggiunge 4 x 150 W a 4 Ω, 4 x 170 W a 2 Ω e 2 x 360 W a ponte.

Come collegare l'amplificatore all'autoradio?

È possibile utilizzare gli ingressi RCA (Cinch) se l'autoradio li ha, oppure il cavo PnP High Input per le uscite degli altoparlanti. Il terminale Remote deve essere collegato al +12 V commutato dell'autoradio. In caso di utilizzo del cavo PnP, l'accensione è automatica (Auto Remote).

Quale impedenza degli altoparlanti posso utilizzare?

In modalità stereo, utilizzare altoparlanti da 2 a 4 Ω. In modalità ponte, l'impedenza minima è di 4 Ω. Non scendere al di sotto per evitare surriscaldamento o danni.

Come regolare i filtri dell'amplificatore?

L'amplificatore dispone di un filtro passa-basso (Low Pass) regolabile da 50 a 250 Hz e di un filtro passa-alto (High Pass) regolabile da 10 a 250 Hz. Utilizzare l'interruttore per scegliere il tipo di filtro. Ad esempio, per un subwoofer, impostare su Low Pass con una frequenza di taglio adatta ai propri altoparlanti.

Cosa fare se il LED di protezione si accende in rosso?

Il LED rosso indica un guasto (cortocircuito, surriscaldamento, impedenza troppo bassa). Controllare i collegamenti degli altoparlanti, l'impedenza, la ventilazione e il fusibile. Se il problema persiste, consultare uno specialista.

Posso collegare un lettore MP3 direttamente all'amplificatore?

Sì, grazie agli ingressi Direct Aux Input (presa jack 3,5 mm). Collegare la sorgente audio e regolare il volume sul dispositivo sorgente. Utilizzare un cavo Y se si desidera ascoltare sugli altoparlanti anteriori e posteriori.

Come pontare i canali dell'amplificatore?

Sul THA 475 PNP, è possibile pontare le coppie di canali 1+2 e 3+4. Il pontaggio non è possibile con il cavo PnP. Assicurarsi che l'impedenza di carico sia di almeno 4 Ω e che entrambi gli ingressi RCA sinistro e destro ricevano il segnale.

Quale cavo di alimentazione utilizzare?

Utilizzare un cavo di sezione minima 1,5 mm² (AWG 16). Installare un portafusibile a massimo 30 cm dalla batteria. Collegare il cavo negativo a un punto di massa sulla carrozzeria (non al terminale negativo della batteria).

Come regolare il livello di ingresso (Level)?

La regolazione Level adatta la sensibilità d'ingresso (0,3 a 8 V). Ruotare in senso orario per aumentare la sensibilità. Non è un controllo del volume: regola il punto in cui l'amplificatore raggiunge la piena potenza. Impostarlo per evitare la distorsione.

Dove trovare la garanzia dell'amplificatore?

Per l'Unione Europea, contattare Blaupunkt GmbH (Germania) o visitare www.blaupunkt.de. Per gli USA, contattare Blaupunkt USA al numero 800-950-2528 o via email a [e-mail]. La garanzia del produttore si applica ai prodotti acquistati nella regione interessata.

MANUALE UTENTE THA 475 PNP BLAUPUNKT

Disegni di installazione.... 46

NEDERLANDS 14

Inbouwtekeningen 46

SVENSKA....16

Monteringsbilder 46

ESPAÑOL....19

Concediamo una garanzia del produttore per gli apparecchi acquistati in uno dei paesi dell'Unione Europea. Le condizioni di garanzia possono essere richiamate sul sito www.blaupunkt.de oppure richieste direttamente al seguente indirizzo:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

La potenza di un amplificatore può riflettere solamente la perfetta riuscita della sua installazione. Una corretta installazione aumenta la performance complessiva del vostro sistema audio. L'amplificatore THA deve essere installato da un tecnico esperto. Nel caso in cui desideraste installarlo voi stessi, vi invitiamo a leggere accuratamente le presenti Istruzioni di montaggio e a prendervi il tempo necessario per eseguire l'installazione.

Consentiteci, infine, ancora due parole sul tema salva-guardia della salute:

Durante la riproduzione di brani musicali nel vostro veicolo, ricordate che un livello di pressione acustica continuativo superiore a 100 dB può causare danni permanenti all'orecchio umano, fino a provocare la perdita totale dell'udito. Con i moderni sistemi ad elevate prestazioni e le configurazioni di alta qualità degli altoparlanti è possibile raggiungere un livello di pressione acustica superiore a 130 dB.

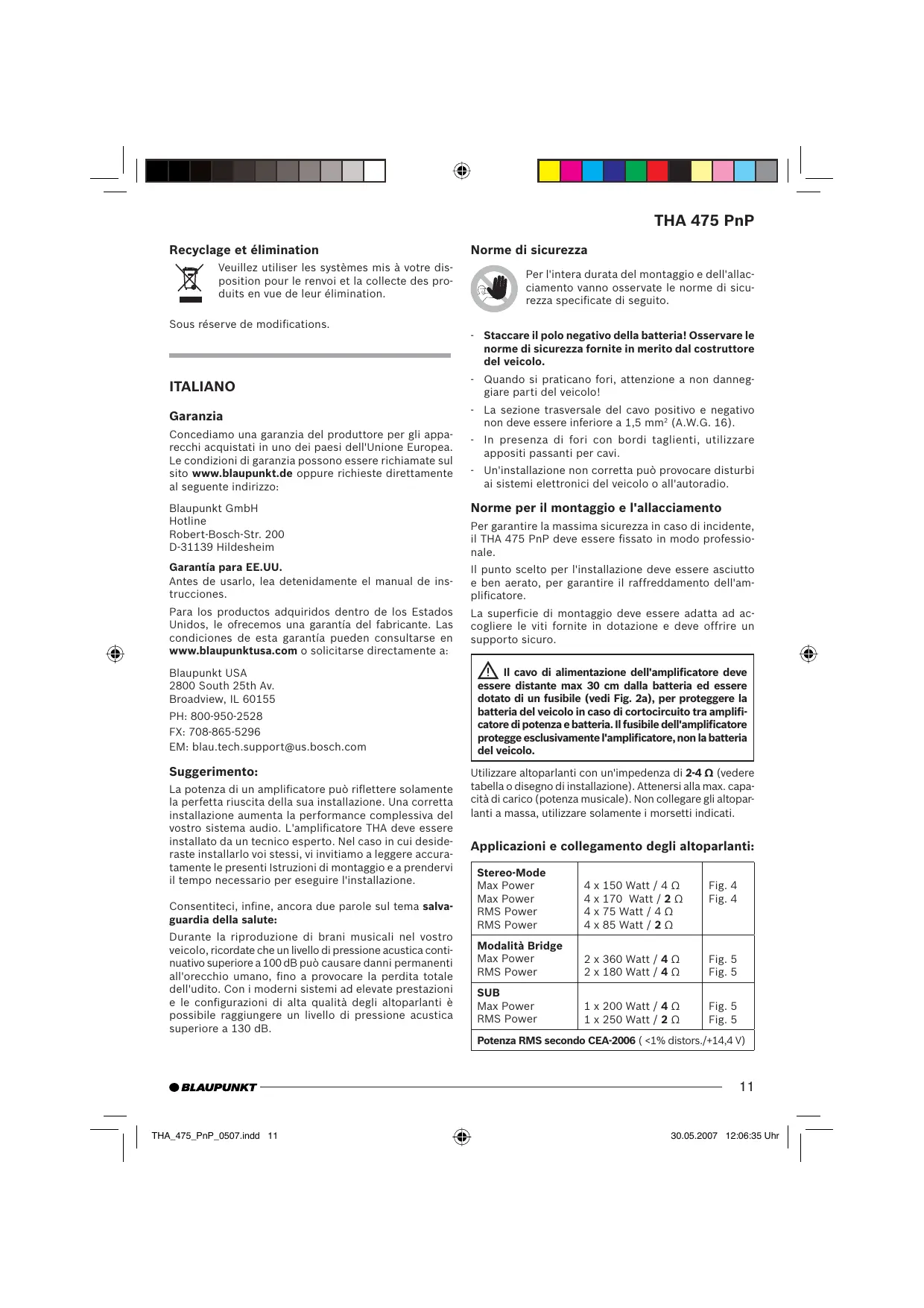

Norme di sicurezza

Per l'intera durata del montaggio e dell'allacciamento vanno osservate le norme di sicurezza specificate di seguito.

• Staccare il polo negativo della batteria! Osservare le norme di sicurezza fornite in merito dal costruttore del veicolo.
• Quando si praticano fori, attenzione a non danneggiare parti del veicolo!
• La sezione trasversale del cavo positivo e negativo non deve essere inferiore a 1,5 mm² (A.W.G. 16).
• In presenza di fori con bordi taglienti, utilizzare appositi passanti per cavi.
• Un'installazione non corretta può provocare disturbi ai sistemi elettronici del veicolo o all'autoradio.

Norme per il montaggio e l'allacciamento

Per garantire la massima sicurezza in caso di incidente, il THA 475 PnP deve essere fissato in modo professionale.

Il punto scelto per l'installazione deve essere asciutto e ben aerato, per garantire il raffreddamento dell'amplificatore.

La superficie di montaggio deve essere adatta ad accogliere le viti fornite in dotazione e deve offrire un supporto sicuro.

Il cavo di alimentazione dell'amplificatore deve essere distante max 30 cm dalla batteria ed essere dotato di un fusibile (vedi Fig. 2a), per proteggere la batteria del veicolo in caso di cortocircuito tra amplificatore di potenza e batteria. Il fusibile dell'amplificatore protegge esclusivamente l'amplificatore, non la batteria del veicolo.

Utilizzare altoparlanti con un'impedenza di 2-4 Ω (vedere tabella o disegno di installazione). Attenersi alla max. capacità di carico (potenza musicale). Non collegare gli altoparlanti a massa, utilizzare solamente i morsetti indicati.

Applicazioni e collegamento degli altoparlanti:

Stereo-ModeMax PowerMax PowerRMS PowerRMS Power	4 x 150 Watt / 4 Ω4 x 170 Watt / 2 Ω4 x 75 Watt / 4 Ω4 x 85 Watt / 2 Ω	Fig. 4Fig. 4
Modalità BridgeMax PowerRMS Power	2 x 360 Watt / 4 Ω2 x 180 Watt / 4 Ω	Fig. 5Fig. 5
SUBMax PowerRMS Power	1 x 200 Watt / 4 Ω1 x 250 Watt / 2 Ω	Fig. 5Fig. 5
Potenza RMS secondo CEA-2006 (<1% distors./+14,4 V)
Risposta in frequenza	10 Hz - 30.000 Hz
Rapporto segna-le/disturbo	>95 dB @ RMS Power
Rapporto segna-le/disturbo	>78 dB @ 1 W/ 1 kHz
Fattore di distor-sione (RMS)	<0,05%
Stabilità	2 Ω (4 Ω con funzio-namento ponticellato)
Sensibilità in entrata	0,3 - 8 V
Sensibilità in entrataDirect AUX IN	0,3 V
Filtro passabasso(Low Pass)	50-250 Hz
Filtro passaalto(High Pass)	10-250 Hz
Bass Boost	da 0 dB a +12 dB
Entrate	4 x Cinch/RCA,4 x HighLevel speaker PnP2 x Direct Aux Inputs, 3.5 mm stereo
Uscite	4 x altoparlante
DimensioniL x H x P (mm)	285x42x160 (11.2"x1,7"x6,3")

Attacco più / meno

- Si raccomanda di utilizzare una sezione trasversale minima di 1,5 mm² (A.W.G 16).

⚠️ Sul cavo adattatore veicolo (7 607 622 ...) il cavo positivo permanente 12V deve essere collegato con l'amplificatore cavo + (vedi Fig. 7).

• Posare i cavi positivi per la batteria comunemente reperibili in commercio e collegarli mediante un portafusibile, posizionato ad una distanza di 30 cm dalla batteria.
• In presenza di fori con bordi taglienti utilizzare appositi passanti per cavi.
• Collegare in modo sicuro i cavi negativi comunemente reperibili in commercio ad un punto di massa privo di disturbi (vite della carrozzeria, lamiera della carrozzeria), ma non al polo negativo della batteria.
• Raschiare la superficie di contatto del punto di massa, fino a farla diventare lucida ed ingrassare con grasso a base di grafite.

Fusibili integrati (Fuse)

I fusibili integrati nell'amplificatore (Fuse) proteggono lo stadio finale e l'intero sistema elettrico in caso di guasto. In caso di utilizzo di un fusibile di riserva, non bypassare mai i fusibili né sostituirli con altri di amperaggio maggiore.

Esempi di collegamento

Collegamento dell'alimentazione di tensione ...... Fig. 2, 2a, b

Collegamento all'autoradio con attacco Cinch ......Fig. 3

Collegamenti degli altoparlanti ......Fig. 4/5

Direct Aux Input.....Fig. 6/6a

Collegare l'attacco Remote dell'amplificatore con una sorgente di tensione azionabile +12 V.

In questo modo, sarà possibile attivare/disattivare l'amplificatore mediante il tasto On/Off dell'autoradio.

Nota:

In caso di collegamento tramite un cavo PnP-INPUT, l'attivazione avviene in modo automatico.

! Come particolarità, dopo l'attivazione automatica sull'ingresso/uscita Remote sono adesso disponibili +12V/200mA come tensione di commutazione uscita.

Collegamenti livello alti (solo mediante cavo PnP High-Input)

L'amplificatore è dotato di collegamenti a livello alto (high Input), per poter essere collegato ad apparecchi radio senza uscite preamplificatore (Fig. 2). In questo modo è possibile eseguire un collegamento diretto all'uscita altoparlanti dell'autoradio.

Nota:

I connettori output/input non utilizzati devono essere collegati dal cavo PnP (vedi Fig. 2a *).

Collegamento Direct Aux Input

Possibilità di collegamento all'autoradio in caso di ingresso AUX non presente od occupato

Qui è possibile collegare diverse fonti esterne, ad esempio un lettore MP3 o un navigatore mobile, con uno spinotto jack da 3,5 mm direttamente sull'ingresso Direct Aux Input. In questo modo, tutte le fonti di segnale possono essere ascoltate contemporaneamente e il volume può essere regolato sull'apparecchiatura corrispondente.

Nota: Quando vengono effettuati il montaggio e il collegamento, tutte le fonti NF devono essere commutate su off!

Montaggio con cavo dotato di spinotto jack

Per il collegamento utilizzare il nostro cavo da 5 m dotato di spinotto jack, avente il codice d'ordinazione 7 607 001 525.

Dettaglio importante: il cavo è dotato di un interruttore on/off.

Posizione OFF (•) dell'interruttore:

Per le operazioni di montaggio o lo smontaggio o nel caso non sia collegata alcuna fonte NF.

Posizione ON: (I / II) dell'interruttore:

Solo dopo aver collegato una fonte NF.

Attenzione:

Eseguendo il collegamento, portare sempre il regolatore del volume al minimo e disattivare l'amplificatore.

Se si desidera ascoltare una fonte sonora tramite gli altoparlanti Front e Rear, è necessario collegare gli ingressi Direct Aux Input con il nostro cavo Y con spinotto jack (7 607 001 524), (vedi Fig. 6).

Nota:

I connettori output/input non utilizzati devono essere collegati dal cavo PnP (vedi Fig. 2).

Regolatore di livello

Con l'ausilio del regolatore di livello è possibile adeguare la sensibilità di ingresso dello stadio finale alla tensione di uscita della vostra autoradio.

Il range di regolazione è compreso tra 0,3 V e 8 V.

A questo proposito, ancora alcuni importanti chiarimenti:

Ruotando il regolatore in senso orario, si aumenta la sensibilità di ingresso dell'amplificatore e di conseguenza anche il volume. Non si tratta tuttavia di una regolazione del volume; nella posizione finale non è possibile ottenere una maggiore potenza dell'amplificatore, anche se in un primo momento si può avere questa impressione. Il sistema aumenta solo più rapidamente il volume se la regolazione del volume dell'autoradio viene portata al massimo.

Collegamenti degli altoparlanti

(Nel caso in cui l'amplificatore debba essere ponticellato, procedere a questo punto direttamente con la sezione "Collegamenti degli altoparlanti ponticellati").

Come per ciascun componente audio, la corretta polarizzazione elettrica dell'amplificatore e degli altoparlanti è essenziale per una buona riproduzione dei bassi. Pertanto, durante l'esecuzione dei collegamenti ci si deve accertare che il polo positivo (+) dell'amplificatore venga collegato con il polo positivo (+) dell'altoparlante; lo stesso vale per i collegamenti negativi (-). Inoltre, il canale sinistro dell'amplificatore dev'essere collegato con l'altoparlante sinistro ed il canale destro con l'altoparlante destro.

Collegamenti degli altoparlanti ponticellati

Nota: non possibile in caso di collegamento tramite cavo PnP.

Con l' amplificatore PnP THA 475 i canali 1+2 e 3+4 possono essere collegati mediante ponticelli. In questo modo, è possibile utilizzare l'amplificatore per uno o più subwoofer o un mid-range. In questa configurazione, l'amplificatore aggiunge il canale destro e sinistro ad un'uscita a canale singolo (monouscita).

Nota:

L'amplificatore può quindi aggiungere l'informazione relativa al segnale destro e sinistro solo se sia il collegamento RCA destro, sia il sinistro sono stati eseguiti.

Attenzione:

In caso di collegamento a ponte, il carico dell'amplificatore dev'essere pari a 4 Ohm o superiore. Un carico inferiore può causare un surriscaldamento o un disinserimento dell'amplificatore e provocare danni permanenti.

Impostazione del tipo e del range delle transizioni di frequenza

Con il THA 475 PnP è possibile impostare il tipo di range delle transizioni di frequenza (cioè "Low-Pass" o "Hi-Pass") e la frequenza di transizione desiderata. Se, ad esempio, occorre collegare una coppia di subwoofer, sono necessarie impostazioni "Low-Pass". La frequenza di transizione è subordinata al range di frequenza dell'altoparlante (vedere range di frequenza raccomandato dell'altoparlante).

"High-Pass"

Con l'impostazione di 250 Hz, l'amplificatore ha un range di frequenza compreso tra 250 Hz e 30.000 Hz.

Regolazione di frequenza "Low- Pass"

Questo regolatore è attivo se l'interruttore si trova in posizione "Low-Pass" e consente di effettuare l'imposta-zione della frequenza di transizione desiderata.

Esempio:

Con un'impostazione di 150 Hz, l'amplificatore ha un range di frequenza compreso tra 10 Hz e 150 Hz.

Effettuando il collegamento tramite il cavo PnP INPUT, l'amplificatore viene attivato automaticamente (funzione Auto Remote). Il cavo di collegamento Remote viene eliminato!

Indicatore di esercizio (POWER / PROTECTION)

Luce verde:

stadio finale on, condizione d'esercizio regolare.

Luce rossa:

lo stadio finale è stato elettronicamente disattivato, poiché sussiste il rischio di errore.

Riciclaggio e smaltimento

Per lo smaltimento del prodotto, utilizzare i sistemi di restituzione e raccolta disponibili.

Con riserva di modifiche.
