VR 504 VELOCITY AMP - Amplificatore audio BLAUPUNKT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore audio
Marca	BLAUPUNKT
Modello	VR 504 VELOCITY AMP
Dimensioni (L x A x P)	482 x 72 x 290 mm
Potenza max (4 ohm)	4 x 100 W / 2 x 300 W
Potenza max (2 ohm)	4 x 150 W
Potenza RMS (4 ohm, 0,05% THD)	4 x 50 W / 2 x 150 W
Potenza RMS (2 ohm, 0,07% THD)	4 x 75 W
Risposta in frequenza	10 Hz - 70 kHz (-3 dB)
Rapporto segnale/rumore	> 95 dB
Sensibilità d'ingresso	0,3 - 8 V (regolabile)
Filtro passa-alto	40 - 250 Hz
Filtro passa-basso	40 - 120 Hz
Bass Boost	+10 dB (45 Hz, regolabile da 0 a +18 dB)
Filtro subsonico	Sì
Impedenza altoparlanti	2 - 4 ohm
Alimentazione	12 V (batteria veicolo)
Fusibili	Integrati (non sostituire con tipo più potente)
Indicatori	Power (verde) / Protect (rosso)
Modalità di funzionamento	4 canali, 3 canali, 2 canali (a ponte)
Ingressi	Cinch/RCA (dorati)
Uscite	Altoparlanti (morsetti filettati dorati), preampli (Cinch)
Protezioni	Cortocircuito, sovraccarico
Pulizia	Panno asciutto e morbido

Domande frequenti - VR 504 VELOCITY AMP BLAUPUNKT

Come regolare la sensibilità d'ingresso (GAIN)?

La regolazione GAIN permette di adattare la sensibilità d'ingresso alla tensione di uscita della vostra autoradio. Ruotare il potenziometro tra 0,3 V e 8 V. Non utilizzarlo per regolare il volume.

Cosa fare se la spia rossa PROTECT si accende?

La spia rossa indica un guasto (cortocircuito, surriscaldamento, impedenza troppo bassa). Spegnere l'alimentazione, verificare i collegamenti e i fusibili, quindi riavviare.

Come cablare l'amplificatore in modalità Tri-Mode?

La modalità Tri-Mode permette di collegare due altoparlanti in stereo e un terzo a ponte (mono). Consultare la figura 6 del manuale per lo schema di cablaggio preciso.

Quale tipo di cavo utilizzare per gli altoparlanti?

Utilizzare cavi con sezione massima di 16 mm². Non collegare mai gli altoparlanti a massa, solo ai morsetti previsti.

Come configurare il filtro crossover (passa-alto/passa-basso)?

Utilizzare l'interruttore Crossover sulla parte superiore dell'amplificatore per scegliere tra Full, Low Pass o High Pass. Quindi regolare la frequenza di taglio con i potenziometri LP e HP.

Qual è la potenza massima in modalità a ponte?

In modalità a ponte (2 canali), la potenza massima è di 2 x 300 W su 4 ohm. In RMS, raggiunge 2 x 150 W su 4 ohm.

Come collegare l'alimentazione (12V e massa)?

Collegare il cavo positivo (+12V) alla batteria tramite un portafusibile (sezione min. 16 mm²). Collegare la massa a un punto pulito della carrozzeria (vite, lamiera) grattando la superficie. Non collegare la massa al polo negativo della batteria.

Posso utilizzare l'amplificatore con un'autoradio con uscita ISO?

Sì, utilizzare adattatori ISO verso Cinch (RCA) per collegare l'uscita altoparlante dell'autoradio agli ingressi Cinch dell'amplificatore.

Come attivare il Bass Boost e qual è il suo effetto?

Il Bass Boost amplifica le frequenze basse intorno a 45 Hz. Regolarlo da 0 a +18 dB usando l'apposito potenziometro. Attenzione, una regolazione eccessiva può danneggiare gli altoparlanti.

Qual è la funzione del filtro subsonico?

Il filtro subsonico protegge il subwoofer dalle frequenze molto basse (infrasuoni) che non sono udibili ma possono causare danni meccanici. È consigliato quando si utilizza un subwoofer.

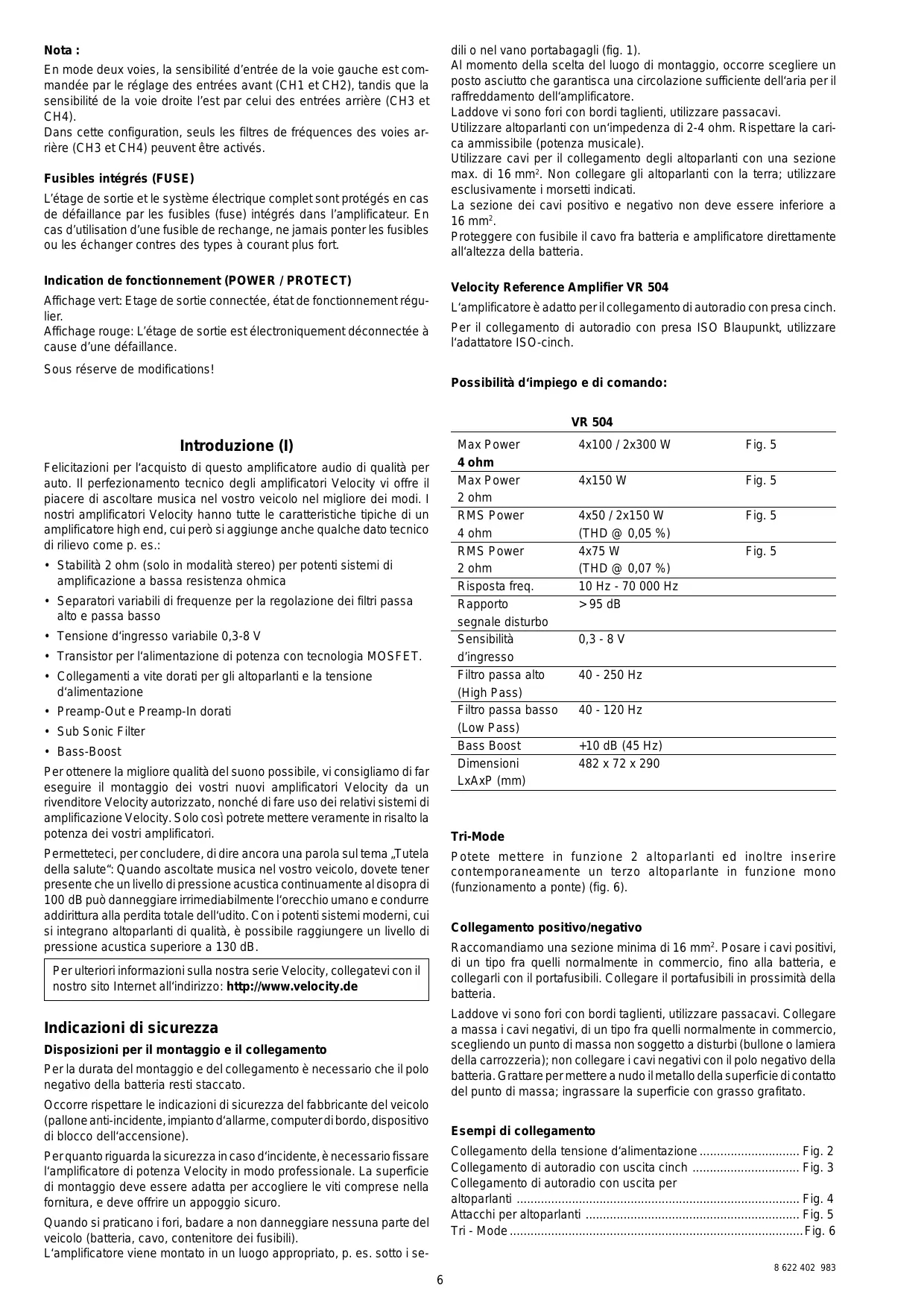

MANUALE UTENTE VR 504 VELOCITY AMP BLAUPUNKT

Congratulazioni per l'acquisto di questo amplificatore audio di qualità per auto. La perfezione tecnica degli amplificatori Velocity vi offre il piacere di ascoltare musica nel vostro veicolo nel migliore dei modi. I nostri amplificatori Velocity hanno tutte le caratteristiche tipiche di un amplificatore high end, a cui si aggiungono anche alcuni dati tecnici di rilievo come, ad esempio:

• Stabilità 2 ohm (solo in modalità stereo) per potenti sistemi di amplificazione a bassa resistenza ohmica
• Separatori variabili di frequenze per la regolazione dei filtri passa alto e passa basso. Tensione d'ingresso variabile 0,3-8 V
• Transistor per l'alimentazione di potenza con tecnologia MOSFET.
• Collegamenti a vite dorati per gli altoparlanti e la tensione di alimentazione
• Preamp-Out e Preamp-In dorati
• Sub Sonic Filter
• Bass-Boost

Per ottenere la migliore qualità del suono possibile, vi consigliamo di far eseguire il montaggio dei nostri nuovi amplificatori Velocity da un rivenditore Velocity autorizzato, nonché di fare uso dei relativi sistemi di amplificazione Velocity. Solo così potrete mettere veramente in risalto la potenza dei nostri amplificatori.

Permetteteci, per concludere, di dire ancora una parola sul tema "Tutela della salute": Quando ascoltate musica nel vostro veicolo, dovete tener presente che un livello di pressione acustica continuamente al di sopra di 100 dB può danneggiare irrimediabilmente l'orecchio umano e condurre addirittura alla perdita totale dell'udito. Con i potenti sistemi moderni, a cui si integrano altoparlanti di qualità, è possibile raggiungere un livello di pressione acustica superiore a 130 dB.

Per ulteriori informazioni sulla nostra serie Velocity, collegatevi con il nostro sito Internet all'indirizzo: http://www.velocity.de

Indicazioni di sicurezza

Disposizioni per il montaggio e il collegamento

Per la durata del montaggio e del collegamento è necessario che il polo negativo della batteria resti staccato.

Occorre rispettare le indicazioni di sicurezza del fabbricante del veicolo (pallone anti-incidente, impianto d'allarme, computer di bordo, dispositivo di blocco dell'accensione).

Per quanto riguarda la sicurezza in caso d'incidente, è necessario fissare l'amplificatore di potenza Velocity in modo professionale. La superficie di montaggio deve essere adatta per accogliere le viti comprese nella fornitura, e deve offrire un appoggio sicuro.

Quando si praticano i fori, badare a non danneggiare nessuna parte del veicolo (batteria, cavi, contenitore dei fusibili).

L'amplificatore viene montato in un luogo appropriato, p. es. sotto i sedili

o nel vano portabagagli (fig. 1).

Al momento della scelta del luogo di montaggio, occorre scegliere un luogo asciutto che garantisca una circolazione sufficiente dell'aria per il raffreddamento dell'amplificatore.

Laddove vi sono fori con bordi taglienti, utilizzare passacavi.

Utilizzare altoparlanti con un'impedenza di 2-4 ohm. Rispettare la carica ammissibile (potenza musicale).

Utilizzare cavi per il collegamento degli altoparlanti con una sezione max. di 16 mm². Non collegare gli altoparlanti con la terra; utilizzare esclusivamente i morsetti significati.

La sezione dei cavi positivo e negativo non deve essere inferiore a 16 mm².

Proteggere con fusibile il cavo fra batteria e amplificatore direttamente all'altezza della batteria.

Velocity Reference Amplifier VR 504

L'amplificatore è adatto per il collegamento di autoradio con presa cinch.

Per il collegamento di autoradio con presa ISO Blaupunkt, utilizzare l'adattatore ISO-cinch.

Possibilità d'impiego e di lavoro:

VR 504

Max Power 4 ohm	4x100 / 2x300 W	Fig. 5
Max Power 2 ohm	4x150 W	Fig. 5
RMS Power	4x50 / 2x150 W	Fig. 5
4 ohm	(THD @ 0,05 %)
RMS Power	4x75 W	Fig. 5
2 ohm	(THD @ 0,07 %)
Risposta freq.	10 Hz - 70 000 Hz
Rapporto segnale disturbo	>95 dB
Sensibilità d'ingresso	0,3 - 8 V
Filtro passa alto (High Pass)	40 - 250 Hz
Filtro passa basso (Low Pass)	40 - 120 Hz
Bass Boost	+10 dB (45 Hz)
Dimensioni LxAxP (mm)	482 x 72 x 290

Tri-Mode

Potete mettere in funzione 2 altoparlanti ed inoltre inserire contemporaneamente un terzo altoparlante in funzione mono (funzionamento a ponte) (fig. 6).

Collegamento positivo/negativo

Raccomandiamo una sezione minima di 16 mm² . Posare i cavi positivi, di un tipo fra quelli normalmente in commercio, fino alla batteria, e collegarli con il portafusibili. Collegare il portafusibili in prossimità della batteria.

Laddove vi sono fori con bordi taglienti, utilizzare passacavi. Collegare a massa i cavi negativi, di un tipo fra quelli normalmente in commercio, scegliendo un punto di massa non soggetto a disturbi (bullone o lamiera della carrozzeria); non collegare i cavi negativi con il polo negativo della batteria. Grattare per mettere a nudo il metallo della superficie di contatto del punto di massa; ingrassare la superficie con grasso grafitato.

Esempi di collegamento

Collegamento della tensione d'alimentazione. Fig. 2 Collegamento di autoradio con uscita cinch Fig.3 Collegamento di autoradio con uscita per altoparlanti . Fig. 4 Attacchi per altoparlanti Fig.5 Tri - Mode.. Fig. 6

In caso di collegamento tramite le prese cinch o per altoparlanti dell'autoradio, occorre collegare la direzione di rete. +12 V

Regolatore (GAIN)

Con l'ausilio del regolatore Gain è possibile adattare la sensibilità d'ingresso dell'amplificatore di potenza Velocity alla tensione d'uscita del preamplificatore della vostra autoradio.

Il campo di regolazione varia fra 0,3 V e 8 V.

Se si collega un'autoradio di un altro fabbricante, occorre adattare la sensibilità d'ingresso attenendosi alle indicazioni del fabbricante.

Tenete presente che il regolatore Gain Adjust non è un regolatore di volume!

Preamp-INPUT

Ingresso preamplificatore per canale destro (right) e sinistro (left). Utilizzate per questa presa cavi di qualità Velocity cinch/RCA.

Preamp-Output

Uscita per l'allacciamento di un ulteriore amplificatore (creazione di catene di amplificatori). Anche per quello allacciamento impiegate per favore attacchi rapidi cinch / cavi RCA di alto livello qualitativo.

Interruttore LP/HP/FULL

Prima del montaggio, servitevi dell'interruttore Crossover sul lato superiore dell'amplificatore di potenza per regolare il filtro passa basso (LP), il filtro passa alto (HP) o la portata Fullrange (Full). In posizione Full viene utilizzata in uscita l'intera risposta in frequenza.

L'impiego di separatori di frequenze integrati ha un senso esclusivamente nel caso di sistemi sound a più vie con altoparlante separato subwoofer.

Affinché il subwoofer permetta veramente di ottenere un suono migliore, è necessario che questo altoparlante riceva solo le basse frequenze.

Ciò è possibile selezionando LP, e, con l'ausilio del regolatore della frequenza di transizione, regolando la frequenza superiore fra 40 Hz e 120 Hz. In tal modo il subwoofer riceverà esclusivamente basse frequenze.

Selezionando HP è possibile, con il relativo regolatore di frequenza di transizione, di modificare la frequenza limite inferiore fra 40 Hz e 250 Hz.

Per una regolazione acustica precisa del separatore di frequenze, vi consigliamo di rivolgervi ad un rivenditore specializzato Velocity.

Al momento di regolare il separatore di frequenza, occorre far riferimento assolutamente ai dati tecnici degli altoparlanti utilizzati.

Regolatore della frequenza di transizione (LP + HP)

Attivando tramite l'interruttore Crossover il separatore di frequenze (Lowpass o Highpass), è possibile regolare la frequenza di transizione del filtro selezionato fra 40 Hz e 250 Hz / 40 Hz e 120 Hz con il rispettivo regolatore continuo. In modalità Fullrange, questo regolatore è inattivo.

Bass Boost

Con il regolatore Bass Boost si può regolare la riproduzione dei bassi dell'amplificatore Velocity. Il campo di regolazione va da 0 dB fino a +18 dB.

Filtro Subsonic

Il filtro subsonico viene impiegato quando è in esercizio l'amplificatore con subwoofer collegato. Si può inserirlo in aggiunta, al fine di proteggere il subwoofer da un possibile sovraccarico meccanico dovuto a basse frequenze che non rientrano più nel campo dei suoni udibili.

MODALITÀ INPUT

4 CH: Per far funzionare l'amplificatore Velocity in esercizio a 4 canali (stereo davanti/dietro). Tutte e 4 le entrate devono in quel caso venire connesse all'apparecchio di origine (autoradio). 2 CH: Per far funzionare l'amplificatore Velocity in esercizio a 4 canali (stereo) con 2 segnali in entrata. In quel caso si impiegano le entrate CH1 e CH2. Con questa impostazione non è necessario usare il solito cavo Y.

MODALITÀ OUTPUT

4 CH: L'amplificatore Velocity funziona in esercizio a 4 canali (stereo

davanti/dietro)

3 CH: L'amplificatore Velocity funziona in esercizio a 3 canali. Segnale stereo sulle uscite anteriori (CH1 e CH2) e segnale mono collegato con ponticello sulle uscite posteriori (CH3 e CH4). 2 CH: L'amplificatore Velocity funziona in esercizio a 2 canali. Segnale mono con collegamento a ponticello sulle uscite anteriori (CH1/CH2) e su quelle posteriori (CH3/CH4).

Nota:

In esercizio a 2 canali la sensibilità in entrata del canale sinistro si può comandare con il regolatore delle entrate anteriori (CH1 e CH2) perché la sensibilità del canale destro si imposta con il regolatore delle entrate posteriori (CH3 e CH4).

In questa configurazione si possono attivare soltanto i filtri di frequenza dei canali posteriori (CH3 e CH4).

Fusibili integrati (FUSE)

I fusibili (Fuse) integrati nell'amplificatore proteggono l'amplificatore di potenza e tutto il sistema elettrico in caso di guasto. Quando cambiate un fusibile, non shuntate mai i fusibili e non sostituiteli con tipi resistenti a correnti più alte.

Spia indicatrice di stato (POWER / PROTECT)

Luce verde: amplificatore di potenza in funzione, stato normale

Luce rossa: disinserzione elettronica dell'amplificatore di potenza a seguito di guasto.

Con riserva di apportare modifiche!
