Tipo di prodotto	Amplificatore audio 4 canali
Marca	Blaupunkt
Modello	VELOCITY VA 475
Dimensioni (L x A x P)	330 x 54 x 258 mm (13 x 2.1 x 10.2 pollici)
Alimentazione	12 V CC (veicolo)
Potenza max (Quadro 4 Ω)	4 x 160 W
Potenza max (Stereo 4 Ω)	2 x 425 W
Potenza max (Quadro 2 Ω)	4 x 210 W
Potenza RMS (Quadro 4 Ω)	4 x 75 W (CEA-2006)
Potenza RMS (Stereo 4 Ω)	2 x 210 W (CEA-2006)
Potenza RMS (Quadro 2 Ω)	4 x 105 W (CEA-2006)
Banda passante	10 Hz – 35 000 Hz
Rapporto segnale/rumore	>95 dB (RMS), >80 dB (1 W/1 kHz)
Distorsione armonica totale	<0,03 % (RMS)
Stabilità d'impedenza	2 Ω, 4 Ω in modalità ponte
Sensibilità d'ingresso	0,3 – 8 V (Cinch/RCA)
Filtro passa-basso	50 – 4500 Hz
Filtro passa-alto	50 – 4500 Hz
Amplificazione dei bassi (Bass Boost)	0 a +12 dB
Ingressi	4 x RCA placcato oro, 4 x High-Level, 2 x Aux 3,5 mm stereo
Uscite altoparlanti	4 x terminali placcato oro
Indicatore di funzionamento	LED verde (acceso), rosso (protezione)
Fusibili integrati	Sì (proteggono lo stadio di uscita)
Istruzioni di sicurezza	Scollegare la batteria prima del montaggio; utilizzare un fusibile a ≤30 cm dalla batteria; sezione cavo ≥6 mm²
Manutenzione	Pulire con un panno asciutto; evitare l'umidità

Domande frequenti - VELOCITY VA 475 BLAUPUNKT

Come collegare l'amplificatore all'autoradio?

Utilizzare i connettori Cinch (RCA) dell'amplificatore. Se il vostro autoradio possiede un'uscita ISO, utilizzare un adattatore Blaupunkt ISO-Cinch (rif. 7 607 893 093 o 7 607 855 094). Collegare il filo Remote dell'amplificatore all'alimentazione +12 V commutata dell'autoradio.

Come configurare la modalità ponte per un subwoofer?

Per il ponte, collegare i due canali (sinistro e destro) utilizzando i terminali positivo e negativo appropriati (vedere schema). Il carico minimo è di 4 Ω. L'amplificatore somma i segnali sinistro e destro in un'uscita mono.

Cosa fare se la spia rossa (PROTECTION) si accende?

La spia rossa indica un'interruzione elettronica dovuta a un difetto (cortocircuito, surriscaldamento, impedenza troppo bassa). Verificare le connessioni degli altoparlanti, l'impedenza (≥2 Ω, ≥4 Ω in ponte) e la ventilazione. Spegnere l'amplificatore, correggere il problema e riaccendere.

Quale sezione di cavo utilizzare per l'alimentazione?

La sezione dei cavi positivo e negativo non deve essere inferiore a 6 mm² (5 A.W.G.). Utilizzare un cavo positivo che arrivi fino alla batteria con un portafusibile a ≤30 cm dalla batteria, e un cavo negativo fissato a un punto di massa pulito (carrozzeria).

Come regolare il filtro passa-basso o passa-alto?

Selezionare il tipo di filtro (Low-Pass o Hi-Pass) tramite l'interruttore. Regolare la frequenza di taglio tra 50 e 4500 Hz. Ad esempio, per subwoofer, scegliere Low-Pass e regolare la frequenza in base alla banda passante degli altoparlanti.

Quale impedenza dell'altoparlante è consigliata?

L'impedenza consigliata è di 2 a 4 Ω in modalità Quadro, e 4 Ω minimo in modalità ponte. Rispettare la potenza massima ammissibile degli altoparlanti.

Come utilizzare l'ingresso Direct Aux Input?

Collegare una sorgente audio (lettore MP3, GPS) tramite un cavo jack 3,5 mm stereo sull'ingresso Direct Aux Input. Utilizzare il cavo rif. 7 607 001 525 (5 m) con un interruttore ON/OFF. Assicurarsi che la sorgente sia impostata su OFF durante il collegamento.

Come regolare il livello di sensibilità d'ingresso (Level)?

Ruotare il potenziometro Level tra 0,3 V e 8 V per adattare la sensibilità alla tensione di uscita del vostro autoradio. Ruotare in senso orario aumenta il volume, ma non serve come regolazione del volume. Evitare il fondo corsa per evitare distorsioni.

Come evitare danni all'udito?

Un livello sonoro permanente superiore a 100 dB può causare perdite uditive irreversibili. I sistemi ad alta potenza possono raggiungere oltre 130 dB. Utilizzare l'amplificatore con moderazione ed evitare l'ascolto prolungato a volume elevato.

Dove trovare le condizioni di garanzia?

Per l'UE, consultare www.blaupunkt.de o contattare Blaupunkt GmbH, Robert-Bosch-Str. 200, D-31139 Hildesheim. Per gli USA, vedere www.blaupunktusa.com o chiamare il 800-950-2528. La garanzia si applica ai prodotti acquistati nell'Unione europea o negli Stati Uniti a seconda della regione.

MANUALE UTENTE VELOCITY VA 475 BLAUPUNKT

Disegni di installazione.... 51

NEDERLANDS 14

Inbouwtekeningen 51

SVENSKA......16

Monteringsbilder 51

ESPAÑOL....19

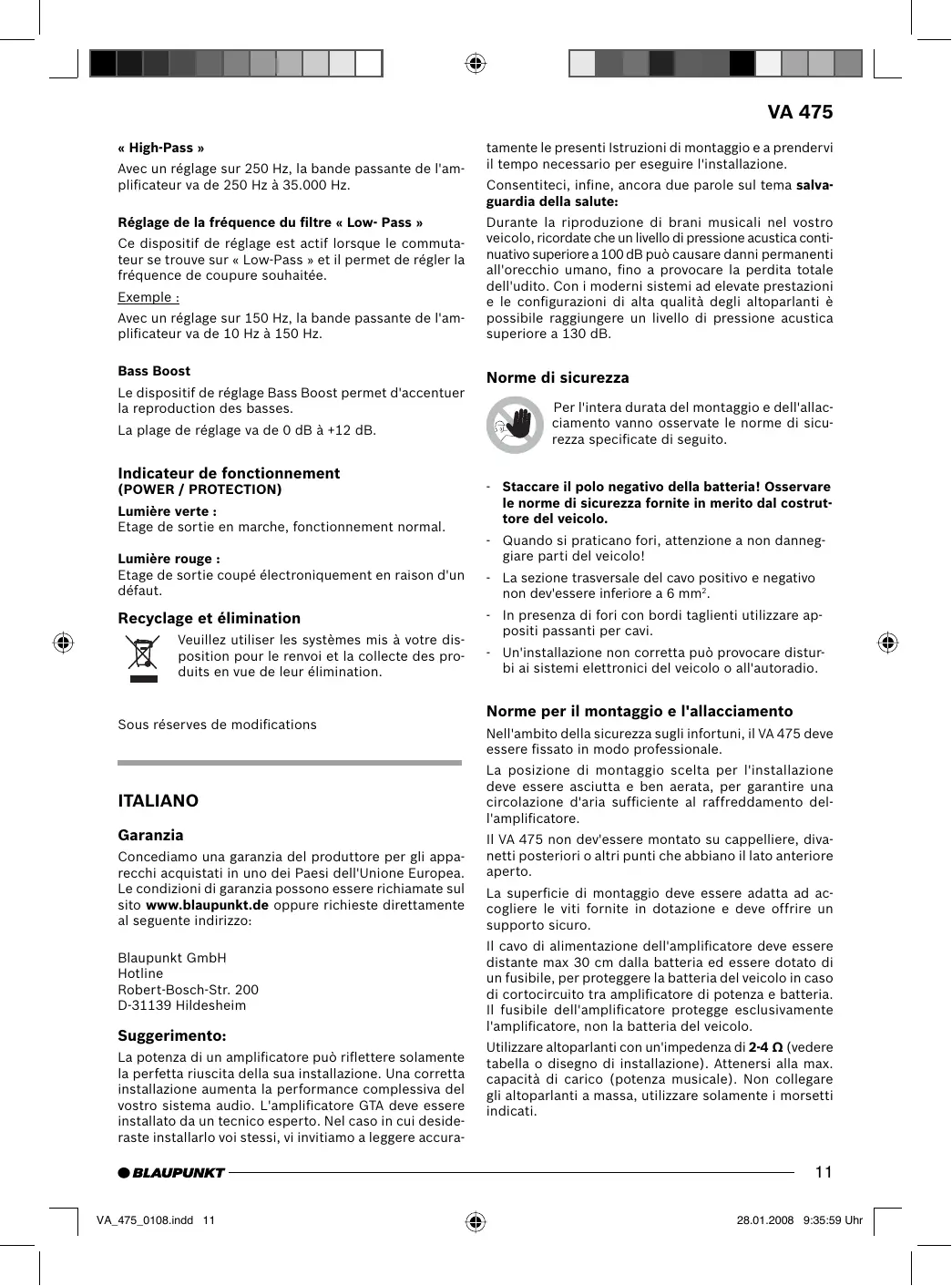

Concediamo una garanzia del produttore per gli apparecchi acquistati in uno dei Paesi dell'Unione Europea. Le condizioni di garanzia possono essere richiamate sul sito www.blaupunkt.de oppure richieste direttamente al seguente indirizzo:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Suggerimento:

La potenza di un amplificatore può riflettere solamente la perfetta riuscita della sua installazione. Una corretta installazione aumenta la performance complessiva del vostro sistema audio. L'amplificatore GTA deve essere installato da un tecnico esperto. Nel caso in cui desideraste installarlo voi stessi, vi invitiamo a leggere accura-

tamente le presenti Istruzioni di montaggio e a prendervi il tempo necessario per eseguire l'installazione.

Consentiteci, infine, ancora due parole sul tema salva-guardia della salute:

Durante la riproduzione di brani musicali nel vostro veicolo, ricordate che un livello di pressione acustica continuativo superiore a 100 dB può causare danni permanenti all'orecchio umano, fino a provocare la perdita totale dell'udito. Con i moderni sistemi ad elevate prestazioni e le configurazioni di alta qualità degli altoparlanti è possibile raggiungere un livello di pressione acustica superiore a 130 dB.

Norme di sicurezza

Per l'intera durata del montaggio e dell'allacciamento vanno osservate le norme di sicurezza specificate di seguito.

• Staccare il polo negativo della batteria! Osservare le norme di sicurezza fornite in merito dal costruttore del veicolo.
• Quando si praticano fori, attenzione a non danneggiare parti del veicolo!
• La sezione trasversale del cavo positivo e negativo non dev'essere inferiore a 6 mm ^2 .
• In presenza di fori con bordi taglienti utilizzare appositi passanti per cavi.
• Un'installazione non corretta può provocare disturbi ai sistemi elettronici del veicolo o all'autoradio.

Norme per il montaggio e l'allacciamento

Nell'ambito della sicurezza sugli infortuni, il VA 475 deve essere fissato in modo professionale.

La posizione di montaggio scelta per l'installazione deve essere asciutta e ben aerata, per garantire una circolazione d'aria sufficiente al raffreddamento dell'amplificatore.

Il VA 475 non dev'essere montato su cappelliere, divanetti posteriori o altri punti che abbiano il lato anteriore aperto.

La superficie di montaggio deve essere adatta ad accogliere le viti fornite in dotazione e deve offrire un supporto sicuro.

Il cavo di alimentazione dell'amplificatore deve essere distante max 30 cm dalla batteria ed essere dotato di un fusibile, per proteggere la batteria del veicolo in caso di cortocircuito tra amplificatore di potenza e batteria. Il fusibile dell'amplificatore protegge esclusivamente l'amplificatore, non la batteria del veicolo.

Utilizzare altoparlanti con un'impedenza di 2-4 Ω (vedere tabella o disegno di installazione). Attenersi alla max. capacità di carico (potenza musicale). Non collegare gli altoparlanti a massa, utilizzare solamente i morsetti indicati.

Amplificatori VA 475

L'amplificatore è adatto per l'allacciamento ad autoradio con attacco Cinch.

Per eseguire il collegamento con autoradio con attacco ISO, utilizzare l'adattatore Blaupunkt ISO-Cinch (7 607 893 093 o 7 607 855 094).

Applicazioni e collegamento degli altoparlanti:

Modalità Quadro Potenza massima	4 x 160 watt / 4 Ω	Fig. 4
Modalità Stereo Potenza massima	2 x 425 watt / 4 Ω	Fig. 5
Modalità Quadro Potenza massima	4 x 210 watt / 2 Ω	Fig. 4
Modalità Quadro Potenza RMS	4 x 75 watt / 4 Ω	Fig. 4
Modalità Stereo Potenza RMS	2 x 210 watt / 4 Ω	Fig. 5
Modalità Quadro Potenza RMS	4 x 105 watt / 2 Ω	Fig. 4
Potenza RMS secondo CEA-2006 (<1% distors. / +14,4 V)
Risposta in frequenza	10 Hz - 35.000 Hz
Rapporto segnale/disturbo	>95 dB @ RMS Power
Rapporto segnale/disturbo	>80 dB @ 1 W / 1 kHz
Fattore di distorsione (RMS)	<0,03%
Stabilità	2 Ω (4 Ω a ponte)
Sensibilità in entrata	0,3 - 8 V
Sensibilità in entrata Direct Aux IN	0,3 V
Filtro passa basso (Low Pass)	50-4500 Hz
Filtro passa alto (High Pass)	50-4500 Hz
Bass Boost	0 fino +12 dB
Entrate	4 x Cinch/RCA, dorati4 x HighLevel speaker2 x Direct Aux Input 3,5 mm stereo
Uscite	4 x altoparlante, dorato
DimensioniL x H x P (mm)L x H x P (")	330 x 54 x 25813 x 2.1 x 10.2

Attacco Più / Meno

• La sezione trasversale del cavo positivo e negativo non dev'essere inferiore a 6 mm².
• Posare i cavi positivi per la batteria comunemente reperibili in commercio e collegarli mediante un portafusibile.
• In presenza di fori con bordi taglienti, utilizzare appositi passanti per cavi.
• Collegare in modo sicuro i cavi negativi comunemente reperibili in commercio ad un punto di massa privo di disturbi (vite della carrozzeria, lamiera della carrozzeria), ma non al polo negativo della batteria.
• Raschiare la superficie di contatto del punto di massa, fino a farla diventare lucida ed ingrassare con grasso a base di grafite.

Fusibili integrati (Fuse)

I fusibili integrati nell'amplificatore (Fuse) proteggono lo stadio finale e l'intero sistema elettrico in caso di guasto. In caso di utilizzo di un fusibile di riserva, non bypassare mai i fusibili né sostituirli con altri di amperaggio maggiore.

Esempi di collegamento

Collegamento dell'alimentazione di tensione......Fig. 2

Collegamento all'autoradio con attacco Cinch ......Fig. 3

Collegamenti degli altoparlanti ......Fig. 4/5

Direct Aux Input.....Fig. 6, 6a

High-Input.....Fig. 7

L'attacco remote dell'amplificatore va connesso con una fonte di tensione commutabile da +12 V.

In questo modo si può spegnere ed accendere l'amplificatore con l'interruttore On/Off della radio.

Attacchi di massima (high input)

L'amplificatore è fornito di attacchi di massima (high input) per essere allacciato a radio senza uscite con resistenza (fig. 7). In questo modo è possibile allacciare l'amplificatore direttamente all'uscita degli altoparlanti della radio.

Attacchi per input Direct Aux

Rendono possibili connessioni all'autoradio in assenza di entrate AUX, o quando queste sono già occupate

Potete qui connettere varie fonti esterne NF, p. es. un lettore MP3 e un sistema Mobile Navigation, direttamente con spinotto jack da 3,5 mm, a vostra scelta sull'entrata di input Direct Aux. Si possono ascoltare contemporaneamente tutte

le fonti di segnale ed il loro volume si regola sui singoli apparecchi.

Nota:

Quando si eseguono montaggio e connessione, tutte le fonti NF devono essere commutate su OFF!

Montaggio con cavo dotato di spinotto jack

Per la connessione impiegate per favore il nostro cavo lungo 5 m, dotato di spinotto jack, con No. d'ordinazione 7 607 001 525.

Dettaglio particolare: il cavo è dotato di un interruttore ON/OFF.

Interruttore su OFF (•):

Posizione per montaggio e smontaggio, o nel caso in cui non è connessa nessuna fonte NF esterna.

Interruttore su ON (I / II):

Posizione da scegliere soltanto con fonte esterna NF connessa.

Attenzione:

Quando eseguite la connessione, regolate sempre il volume al minimo e disinserite l'amplificatore.

Regolatore di livello

Con l'ausilio del regolatore di livello è possibile adeguare la sensibilità di ingresso dello stadio finale alla tensione di uscita della vostra autoradio-uscita preamplificatore.

Il range di regolazione è compreso tra 0,3 V e 8 V.

In caso di collegamento di un'autoradio di un altro produttore, la sensibilità di ingresso dovrà essere regolata in conformità alle indicazioni del produttore stesso.

A questo proposito, ancora alcuni importanti chiarimenti:

Ruotando il regolatore in senso orario, si aumenta la sensibilità di ingresso dell'amplificatore e di conseguenza anche il volume. Non si tratta tuttavia di una regolazione del volume; nella posizione finale non è possibile ottenere una maggiore potenza dell'amplificatore, anche se in un primo momento si può avere questa impressione. Il sistema aumenta solo più rapidamente il volume se la regolazione del volume dell'autoradio viene portata al massimo.

Collegamenti degli altoparlanti

(Nel caso in cui l'amplificatore debba essere ponticellato, procedere a questo punto direttamente con la sezione "Collegamenti degli altoparlanti ponticellati").

Come per ciascun componente audio, la corretta polarizzazione elettrica dell'amplificatore e degli altoparlanti è essenziale per una buona riproduzione dei bassi. Pertanto, durante l'esecuzione dei collegamenti ci si deve accertare che il polo positivo (+) dell'amplificatore venga collegato con il polo positivo (+) dell'altoparlante; lo stesso vale per i collegamenti negativi (-). Inoltre, il canale sinistro dell'amplificatore dev'essere collegato con l'altoparlante sinistro ed il canale destro con l'altoparlante destro.

Collegamenti degli altoparlanti ponticellati

L'amplificatore GTA può essere impostato per una monoconfigurazione anche se ponticellato. In questo modo, è possibile utilizzare l'amplificatore per uno o più subwoofer o un mid-range. In questa configurazione, l'amplificatore aggiunge il canale destro e sinistro ad un'uscita a canale singolo (monouscita).

Nota:

L'amplificatore può quindi aggiungere l'informazione relativa al segnale destro e sinistro solo se sia il collegamento RCA destro, sia il sinistro sono stati eseguiti.

Attenzione:

In caso di collegamento a ponte, il carico dell'amplificatore dev'essere pari a 4 Ohm o superiore. Un carico inferiore può causare un surriscaldamento o un disinserimento dell'amplificatore e provocare danni permanenti.

Impostazione del tipo e del range delle transizioni di frequenza

Con il VA 475 è possibile impostare il tipo ed il range delle transizioni di frequenza (cioè "Low-Pass" o "Hi-Pass") e la frequenza di entrata desiderata. Se, ad esempio, dev'essere collegata una coppia di subwoofer, saranno necessarie le impostazioni "Low-Pass" rappresentate (Fig. 3). La frequenza di entrata è subordinata al range di frequenza dell'altoparlante (vedere range di frequenza raccomandato dell'altoparlante).

"High-Pass"

Con l'impostazione di 250 Hz, l'amplificatore ha un range di frequenza compreso tra 250 Hz e 35.000 Hz.

Regolazione di frequenza "Low- Pass"

Questo regolatore è attivo se l'interruttore si trova in posizione "Low-Pass" e consente di effettuare l'impostazione della frequenza di entrata desiderata.

Esempio:

Con un'impostazione di 150 Hz, l'amplificatore ha un range di frequenza compreso tra 10 Hz e 150 Hz.

Bass Boost

Con l'ausilio del regolatore Bass Boost è possibile impostare la riproduzione dei bassi dell'amplificatore.

Il range di regolazione va da 0 dB a +12 dB.

Indicatore d'esercizio (POWER / PROTECTION)

Luce verde:

stadio finale on, condizione d'esercizio regolare

Luce rossa:

lo stadio finale è stato elettronicamente disattivato, poiché sussiste il rischio di errore.

Riciclaggio e smaltimento

Per lo smaltimento del prodotto, utilizzare i sistemi di restituzione e raccolta disponibili.

Con riserva di modifiche

NEDERLANDS

Garantie

Solo per autoradio con stadio di uscita a ponte.
