GEBRUIKSAANWIJZING VELOCITY VA 475 BLAUPUNKT

Inbouwtekeningen 51

Con riserva di modifiche

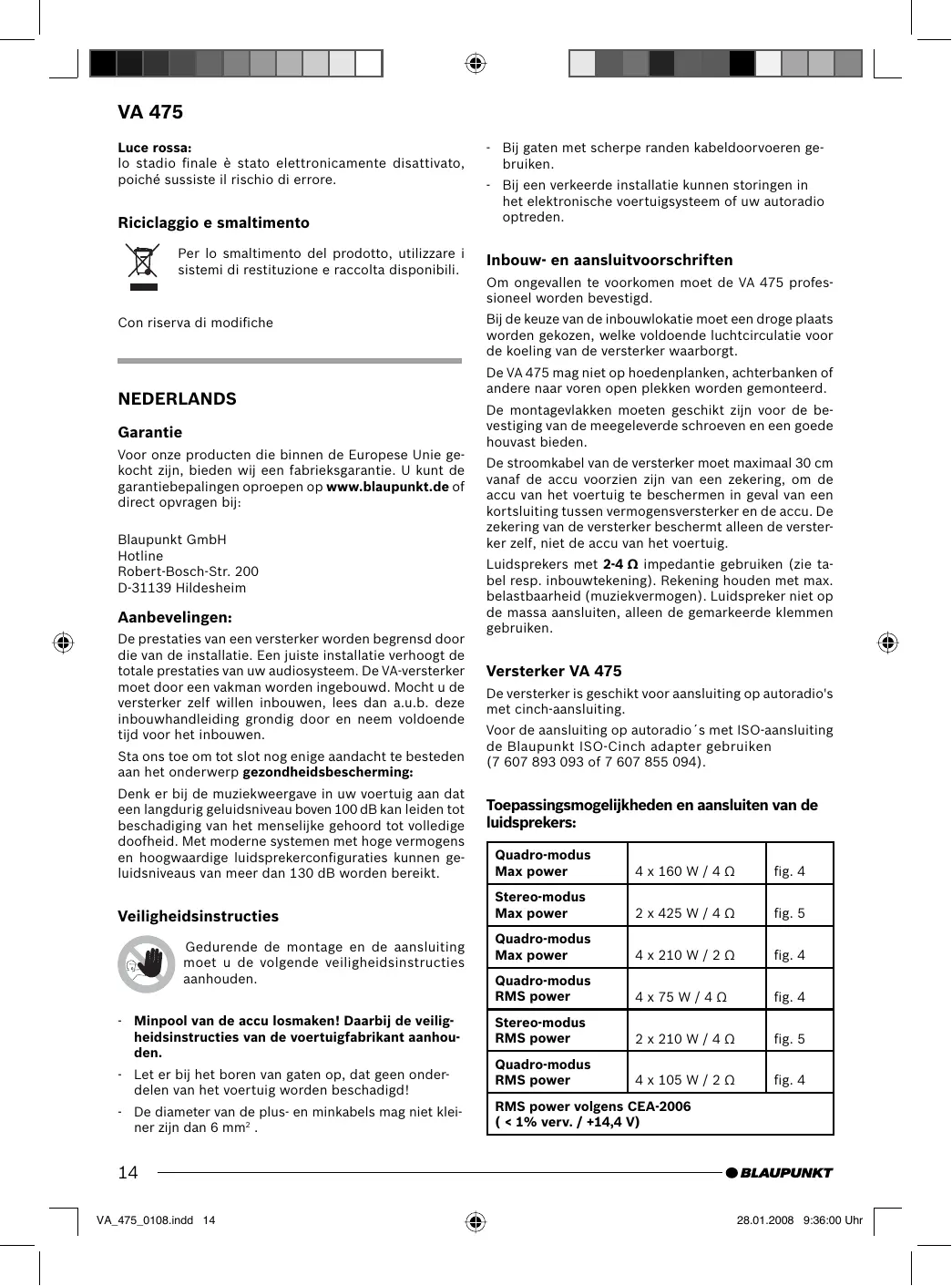

NEDERLANDS Garantie Voor onze producten die binnen de Europese Unie gekocht zijn, bieden wij een fabrieksgarantie. U kunt de garantiebepalingen oproepen op www.blaupunkt.de of direct opvragen bij: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim

Aanbevelingen: De prestaties van een versterker worden begrensd door die van de installatie. Een juiste installatie verhoogt de totale prestaties van uw audiosysteem. De VA-versterker moet door een vakman worden ingebouwd. Mocht u de versterker zelf willen inbouwen, lees dan a.u.b. deze inbouwhandleiding grondig door en neem voldoende tijd voor het inbouwen. Sta ons toe om tot slot nog enige aandacht te besteden aan het onderwerp gezondheidsbescherming: Denk er bij de muziekweergave in uw voertuig aan dat een langdurig geluidsniveau boven 100 dB kan leiden tot beschadiging van het menselijke gehoord tot volledige doofheid. Met moderne systemen met hoge vermogens en hoogwaardige luidsprekerconfiguraties kunnen geluidsniveaus van meer dan 130 dB worden bereikt.

Veiligheidsinstructies Gedurende de montage en de aansluiting moet u de volgende veiligheidsinstructies aanhouden. - Minpool van de accu losmaken! Daarbij de veiligheidsinstructies van de voertuigfabrikant aanhouden. - Let er bij het boren van gaten op, dat geen onderdelen van het voertuig worden beschadigd! - De diameter van de plus- en minkabels mag niet kleiner zijn dan 6 mm2 .

- Bij gaten met scherpe randen kabeldoorvoeren gebruiken. - Bij een verkeerde installatie kunnen storingen in het elektronische voertuigsysteem of uw autoradio optreden.

Inbouw- en aansluitvoorschriften Om ongevallen te voorkomen moet de VA 475 professioneel worden bevestigd. Bij de keuze van de inbouwlokatie moet een droge plaats worden gekozen, welke voldoende luchtcirculatie voor de koeling van de versterker waarborgt. De VA 475 mag niet op hoedenplanken, achterbanken of andere naar voren open plekken worden gemonteerd. De montagevlakken moeten geschikt zijn voor de bevestiging van de meegeleverde schroeven en een goede houvast bieden. De stroomkabel van de versterker moet maximaal 30 cm vanaf de accu voorzien zijn van een zekering, om de accu van het voertuig te beschermen in geval van een kortsluiting tussen vermogensversterker en de accu. De zekering van de versterker beschermt alleen de versterker zelf, niet de accu van het voertuig. Luidsprekers met 2-4 Ω impedantie gebruiken (zie tabel resp. inbouwtekening). Rekening houden met max. belastbaarheid (muziekvermogen). Luidspreker niet op de massa aansluiten, alleen de gemarkeerde klemmen gebruiken.

Versterker VA 475 De versterker is geschikt voor aansluiting op autoradio's met cinch-aansluiting. Voor de aansluiting op autoradio´s met ISO-aansluiting de Blaupunkt ISO-Cinch adapter gebruiken (7 607 893 093 of 7 607 855 094).

Toepassingsmogelijkheden en aansluiten van de luidsprekers: Quadro-modus Max power

Aansluiting op de autoradio met cinch-uitgang fig. 3

Signaal-ruis-afstand

Luidsprekeraansluitingen fig. 4/5

2 Ω (4 Ω bij brugbedrijf)

Hoogdoorlaatfilter (high pass)

Direct Aux Inputfig. 6, 6a

+12V Remote-aansluiting van de versterker verbinden met schakelbare 12 Volts-spanningsbron Op deze manier kan de versterker via de aan-/uitschakelaar van de radio worden in- en uitgeschakeld.

Hoogvermogen-aansluitingen (High Input) De versterker beschikt over hoogvermogen-aansluitingen (High Input) om op radio’s zonder voorversterkeruitgangen te kunnen worden aangesloten (fig. 7). Op deze manier kan de versterker direct op de luidsprekeruitgangen van de radio worden aangesloten.

Direct Aux Input-aansluiting

Plus- / min/ aansluiting - De diameter van de plus- en minkabels mag niet kleiner zijn dan 6 mm2. - Een in de handel verkrijgbare pluskabel aansluiten op de accu en via zekeringhouder aansluiten. - Bij gaten met scherpe randen kabeldoorvoeren gebruiken.

Aansluitmogelijkheid wanneer de AUX-ingang van de autoradio niet aanwezig of bezet is Hier kunt u verschillende NF-bronnen, bijvoorbeeld een MP3-speler of mobiel navigatieapparaat, direct met een 3,5mm-jackstekker naar keuze Direct Aux Input-ingang. Alle signaalbronnen zijn zo tegelijk te horen en hun volume wordt telkens op het bronapparaat geregeld. Let op: Bij inbouw en aansluiting moeten alle NF-bronnen op Uit staan! Inbouw jackstekkerkabel Gebruik voor de aansluiting onze 5m-jackstekkerkabel met bestelnummer 7 607 001 525. Als bijzonderheid heeft deze een aan-/uitschakelaar. Schakelstand UIT (•): Bij het plaatsen en verwijderen van een niet-aangesloten NF-bron.

- Een in de handel verkrijgbare minkabel op een stoorvrij massapunt (carrosserieschroef, carrosserieplaatwerk) goed vastschroeven (niet aan de minpool van de accu).

Schakelstand AAN (I / II):

- Contactoppervlakken van het massapunt blank maken en met grafietvet invetten.

Alleen nadat er een NF-bron is aangesloten.

Zet de volumeregelaar bij het aansluiten altijd op het minimum en schakel de versterker uit.

Geïntegreerde zekeringen (Fuse) De in de versterker geïntegreerde zekeringen (Fuse) beschermen de eindtrap en het volledige elektrische systeem in geval van een storing. Bij toepassing van een zekering die kan worden vervangen nooit zekeringen overbruggen of vervangen door typen met een hogere stroom.

Level regelaar Met behulp van de Level regelaar kan de ingangsgevoeligheid van de eindtrap op de uitgangsspanning van uw autoradio-voorversterkeruitgang worden aangepast. Het instelbereik loopt van 0,3 V tot 8 V.

Aansluitvoorbeelden Aansluiting van de voedingsspanning fig. 2

Bij aansluiten van een autoradio van een andere producent moet de ingangsgevoeligheid overeenkomstig de opgave van de producent worden aangepast.

15 VA_475_0108.indd 15

28.01.2008 9:36:00 Uhr

VA 475 Hierbij nog enige belangrijke toelichtingen: Door de regelaar rechtsom te draaien wordt de ingangsgevoeligheid van de versterker verhoogt en daarmee ook het volume. Het gaat hier echter niet om een volumeregeling; in de eindstand kan geen hogere versterkerprestatie worden bereikt, ook wanneer dit in eerste instantie zo klinkt. Het systeem verhoogt slechts het volume, wanneer de radio omhoog wordt gedraaid.

Luidsprekeraansluitingen

de "Low-Pass" stand bevindt en maakt de instelling van de gewenste beginfrequentie mogelijk. Voorbeeld: Bij de instelling van 150 Hz heeft de versterker een frequentiebereik van 10 Hz tot 150 Hz. Bass Boost Met behulp van de Bass Boost regelaar kan de basweergave van de versterker worden ingesteld.

(Wanneer de versterker in een brugschakeling wordt opgenomen, hier direct verder gaan met de paragraaf "Overbrugde luidsprekeraansluitingen").

Het instelbereik loopt van 0 dB tot +12 dB.

Net als bij elk audiocomponent is de juiste polariteit van versterker en luidspreker van essentieel belang voor een goede basweergave. Daarom moet er bij het aansluiten op worden gelet dat de positieve aansluiting (+) van de versterker op de positieve aansluiting (+) van de luidspreker worden aangesloten, dit geldt ook voor de negatieve (-) aansluitingen. Daarnaast moet het linker versterkerkanaal met de linker luidspreker en het rechter versterkerkanaal met de rechter luidspreker worden verbonden.

Indicatie in bedrijf (POWER / PROTECTION) Groen lampje: Eindtrap aan, normale bedrijfstoestand. Rood lampje: Eindtrap is elektronisch uitgeschakeld vanwege storing.

Recycling en afvoeren Gebruik voor het afvoeren van het product de beschikbare retour- en verzamelsystemen.

Overbrugde luidsprekeraansluitingen De VA-versterker kan voor een mono-configuratie ook in een brugschakeling worden geschakeld. Op deze manier kan de versterker voor een of meerdere subwoofers resp. middentoonluidsprekers worden gebruikt. In deze configuratie telt de versterker het rechter en linker kanaal bij elkaar op tot een éénkanaalsuitgang (Mono-uitgang).

Wijzigingen voorbehouden

Opmerking: De versterker kan de rechter- en linker signaalinformatie alleen dan optellen wanneer zowel de rechter als de linker RCA-aansluiting is uitgevoerd.

För produkter köpta inom Europeiska unionen ger vi en tillverkargaranti. Du kan hämta garantivillkoren från www.blaupunkt.de eller beställa dem från:

In brugschakeling moet de versterkerbelasting 4 Ohm of meer zijn. Een lagere last leidt tot oververhitting of uitschakeling van de versterker en kan leiden tot blijvende schade.

Wijze en bereik van de frequentie-overgangen instellen Bij de VA 475 kan de wijze van de frequentie-overgang (d.w.z. "Low-Pass" of "Hi-Pass") en de gewenste beginfrequentie worden ingesteld. Wanneer bijvoorbeeld een subwoofer- paar moet worden aangesloten, zijn de afgebeelde "Low-Pass"- instellingen noodzakelijk (Fig. 3). De beginfrequentie is afhankelijk van het frequentiebereik van de luidspreker (zie aanbevolen frequentiebereik van de luidspreker). "High-Pass" Bij de instelling van 250 Hz heeft de versterker een frequentiebereik van 250 Hz tot 35.000 Hz. "Low- Pass"- frequentieregeling

Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 DE-31139 Hildesheim, Tyskland

Deze regelaar is actief, wanneer de schakelaar zich in
