| Tipo de producto | Amplificador audio de 4 canales |
| Marca | Blaupunkt |
| Modelo | VELOCITY VA 475 |
| Dimensiones (L x A x P) | 330 x 54 x 258 mm (13 x 2.1 x 10.2 pulg) |
| Alimentación | 12 V CC (vehículo) |
| Potencia máx. (Cuádruple 4 Ω) | 4 x 160 W |
| Potencia máx. (Estéreo 4 Ω) | 2 x 425 W |
| Potencia máx. (Cuádruple 2 Ω) | 4 x 210 W |
| Potencia RMS (Cuádruple 4 Ω) | 4 x 75 W (CEA-2006) |
| Potencia RMS (Estéreo 4 Ω) | 2 x 210 W (CEA-2006) |
| Potencia RMS (Cuádruple 2 Ω) | 4 x 105 W (CEA-2006) |
| Ancho de banda | 10 Hz – 35 000 Hz |
| Relación señal/ruido | >95 dB (RMS), >80 dB (1 W/1 kHz) |
| Distorsión armónica total | <0,03 % (RMS) |
| Estabilidad de impedancia | 2 Ω, 4 Ω en modo puente |
| Sensibilidad de entrada | 0,3 – 8 V (Cinch/RCA) |
| Filtro pasa-bajo | 50 – 4500 Hz |
| Filtro pasa-alto | 50 – 4500 Hz |
| Amplificación de graves (Bass Boost) | 0 a +12 dB |
| Entradas | 4 x RCA chapado en oro, 4 x High-Level, 2 x Aux 3,5 mm estéreo |
| Salidas de altavoz | 4 x bornes chapados en oro |
| Indicador de funcionamiento | LED verde (encendido), rojo (protección) |
| Fusibles integrados | Sí (protegen la etapa de salida) |
| Instrucciones de seguridad | Desconectar la batería antes del montaje; usar un fusible a ≤30 cm de la batería; sección de cable ≥6 mm² |
| Mantenimiento | Limpiar con un paño seco; evitar la humedad |
Preguntas frecuentes - VELOCITY VA 475 BLAUPUNKT
Preguntas de los usuarios sobre VELOCITY VA 475 BLAUPUNKT
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Amplificador de audio en formato PDF gratis! Encuentra tus instrucciones VELOCITY VA 475 - BLAUPUNKT y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. VELOCITY VA 475 de la marca BLAUPUNKT.
MANUAL DE USUARIO VELOCITY VA 475 BLAUPUNKT
Esquemas de instalación 51
PORTUGUÊS ...... 22
Para los productos adquiridos dentro de la Unión Europea, le ofrecemos una garantía del fabricante. Las condiciones de esta garantía pueden consultarse en www.blaupunkt.de o solicitarse directamente a:
Blaupunkt GmbH
Hotline
Robert-Bosch-Str. 200
D-31139 Hildesheim
Garantía para EE.UU.
Antes de usarlo, lea detenidamente el manual de instrucciones.
Para los productos adquiridos dentro de los Estados Unidos, le ofrecemos una garantía del fabricante. Las condiciones de esta garantía pueden consultarse en www.blaupunktusa.com o solicitarse directamente a:
Blaupunkt USA
2800 South 25th Av.
Broadview, IL 60155
PH: 800-950-2528
FX: 708-865-5296
EM: blau.tech.support@us.bosch.com
Recomendación:
La potencia de un amplificador depende totalmente de su instalación. Una correcta instalación aumenta el rendimiento de su equipo de audio en general. En principio, el amplificador GTA debe ser instalado por un especialista. Si desea instalarlo usted mismo, por favor, lea con atención las instrucciones de instalación y tómese el tiempo necesario para llevar a cabo el montaje.
Por último, unos consejos para la protección de su salud:
Cuando escuche música en su automóvil, tenga en cuenta que un nivel de presión acústica que supere permanentemente los 100 dB puede provocar desde lesiones auditivas crónicas hasta la pérdida total de la audición. Con los potentes sistemas modernos y las prestaciones de los altavoces de alta calidad pueden alcanzarse niveles de presión acústica superiores a los 130 dB.

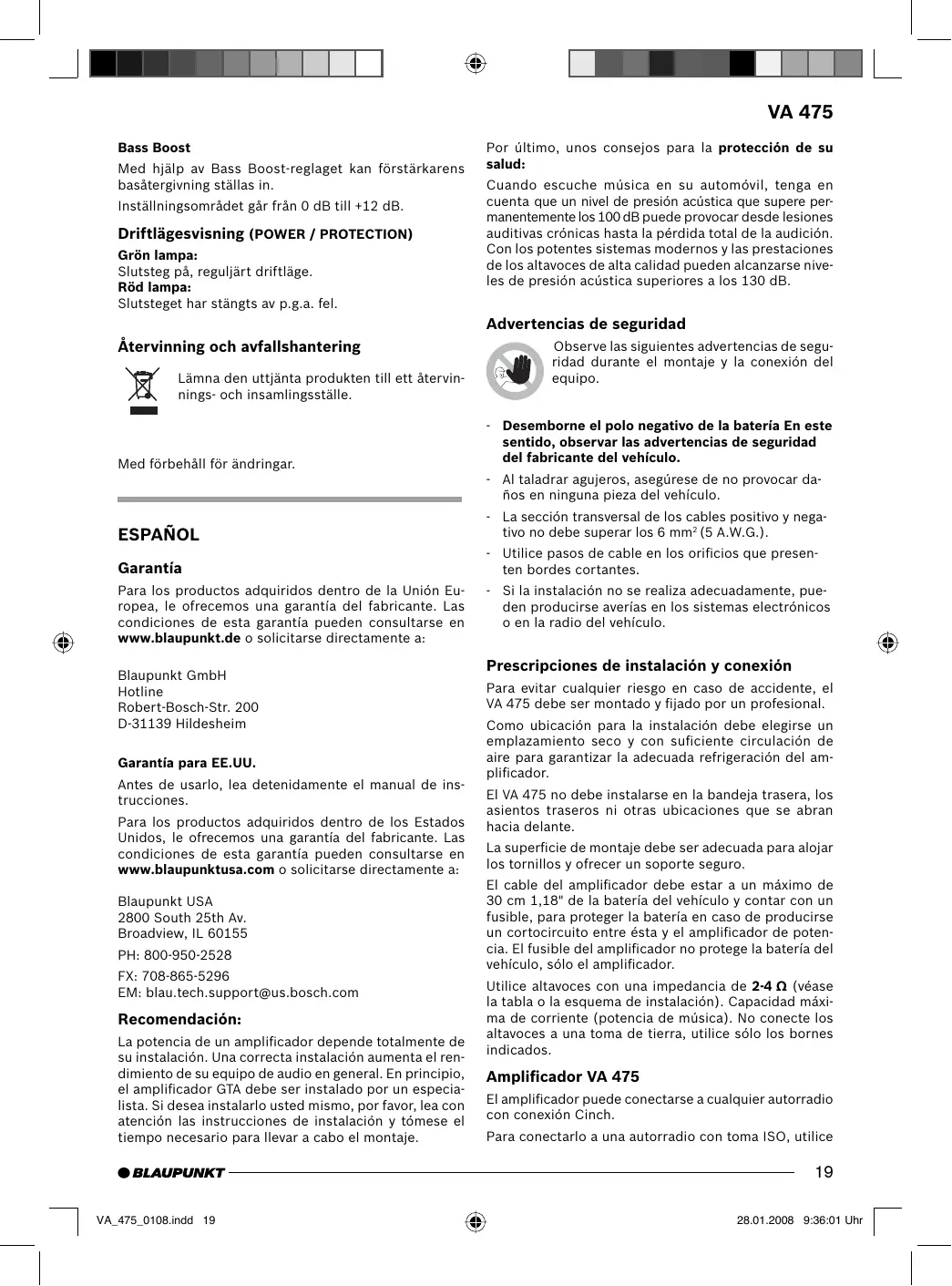

Advertencias de seguridad
Observe las siguientes advertencias de seguridad durante el montaje y la conexión del equipo.
- Desemborne el polo negativo de la batería En este sentido, observar las advertencias de seguridad del fabricante del vehículo.
- Al taladrar agujeros, asegúrese de no provocar daños en ninguna pieza del vehículo.
- La sección transversal de los cables positivo y negativo no debe superar los 6 mm ^2 (5 A.W.G.).
- Utilice pasos de cable en los orificios que presenten bordes cortantes.
- Si la instalación no se realiza adecuadamente, pueden producirse averías en los sistemas electrónicos o en la radio del vehículo.
Prescripciones de instalación y conexión
Para evitar cualquier riesgo en caso de accidente, el VA 475 debe ser montado y fijado por un profesional.
Como ubicación para la instalación debe elegirse un emplazamiento seco y con suficiente circulación de aire para garantizar la adecuada refrigeración del amplificador.
El VA 475 no debe instalarse en la bandeja trasera, los asientos traseros ni otras ubicaciones que se abran hacia delante.
La superficie de montaje debe ser adecuada para alojar los tornillos y ofrecer un soporte seguro.
El cable del amplificador debe estar a un máximo de 30 cm 1,18" de la batería del vehículo y contar con un fusible, para proteger la batería en caso de producirse un cortocircuito entre ésta y el amplificador de potencia. El fusible del amplificador no protege la batería del vehículo, sólo el amplificador.
Utilice altavoces con una impedancia de 2-4 Ω (véase la tabla o la esquema de instalación). Capacidad máxima de corriente (potencia de música). No conecte los altavoces a una toma de tierra, utilice sólo los bornes indicados.
Amplificador VA 475
El amplificador puede conectarse a cualquier autorradio con conexión Cinch.
Para conectarlo a una autorradio con toma ISO, utilice
el adaptador Blaupunkt ISO-Cinch (7 607 893 093 o 7 607 855 094).
Opciones de ajuste y conexión para altavoces:
| Modo QuadroPotencia máxima | 4 x 160 W / 4 Ω | Fig. 4 |
| Modo StereoPotencia máxima | 2 x 425 W / 4 Ω | Fig. 5 |
| Modo QuadroPotencia máxima | 4 x 210 W / 2 Ω | Fig. 4 |
| Modo QuadroPotencia RMS | 4 x 75 W / 4 Ω | Fig. 4 |
| Modo StereoPotencia RMS | 2 x 210 W / 4 Ω | Fig. 5 |
| Modo QuadroPotencia RMS | 4 x 105 W / 2 Ω | Fig. 4 |
| Potencia RMS según CEA-2006(< 1% dist. / +14,4V) | ||
| Paso de frecuencia | 10 Hz - 35.000 Hz | |
| Relación señal-ruido | >95 dB @ RMS Power | |
| Relación señal-ruido | >80 dB @ 1 W / 1 kHz | |
| Factor de distorsi-ón (RMS) | <0,03% | |
| Estabilidad | 2 Ω (4 Ω in modo de puente) | |
| Sensibilidad de entrada | 0,3 - 8 V | |
| Sensibilidad de entradaDirect Aux IN | 0,3 V | |
| Filtro paso bajo(Low Pass) | 50-4500 Hz | |
| Filtro paso alto(High Pass) | 50-4500 Hz | |
| Bass Boost | de 0 a +12 dB | |
| Entradas | 4 x Cinch/RCA, doradas4 x HighLevel speaker2 x Direct Aux Input 3,5mm(0,35") stereo | |
| Salidas | 4 x salidas para altavoz, doradas | |
| DimensionesAn x Al x P (mm)An x Al x P (") | 330 x 54 x 25813 x 2.1 x 10.2 | |
Conexión positiva/negativa
- La sección transversal de los cables positivo y negativo no debe superar los 6 mm ^2 (5 A.W.G.).
- Tienda el cable positivo de tipo convencional hasta la batería y conéctelo mediante el portafusibles.
- Utilice pasos de cable en los orificios que presenten bordes cortantes.
- Atornille un cable negativo de tipo convencional a un punto de masa sin fallos (tornillo de carrocería, chapa de carrocería), no al polo negativo de la batería.
- Rasque la superficie de contacto del punto de masa hasta conseguir un pulido metálico y aplique grasa grafitada.
Fusibles integrados (Fuse)
Los fusibles que incorpora el amplificador (Fuse) protegen la etapa final así como todo el sistema eléctrico en caso de avería. Si utiliza un fusible de repuesto, no haga nunca un puente entre los fusibles ni los sustituya por otros con un voltaje superior.
Ejemplos de conexiones
Conexión del suministro de corriente ......Fig. 2
Conexión a autorradios con salida Cinch .....Fig. 3
Conexiones de los altavoces ......Fig. 4/5
Direct Aux Input ......Fig. 6, 6a
High-Input.....Fig. 7
Unir conector remoto del amplificador con fuente de tensión conectable de +12V.
De esta manera es posible conectar y desconectar el amplificador mediante la tecla ON/OFF de la radio.
Conectores de nivel alto (High - Input)
El amplificador dispone de conectores de nivel alto (High-Input) para conectarlo a aparatos radio sin salidas de preamplificador (Fig. 6). De esta manera es posible una conexión directa con la salida de altavoz de la radio.
Entradas Direct Aux Input
Posibilidades de conexión cuando la autorradio no tiene entrada AUX o la tiene ocupada
Con una clavija jack de 3,5 mm (0,35") se pueden conectar directamente diversas fuentes de baja frecuencia (por ejemplo, un reproductor MP3 o un sistema de navegación móvil), ya sea en la entrada Direct Aux Input frontal en la posterior. Todas las fuentes de señales se pueden oír simultáneamente y el volumen se regula en cada una de ellas.
Nota:
¡Durante la instalación y la conexión, todas las fuentes de baja frecuencia tienen que estar desconectadas!
Montaje del cable con clavija jack
Por favor, para establecer la conexión, utilice nuestro cable con clavija jack de 5 m (16.4 ft.)
Éste tiene la particularidad de poseer un interruptor de conexión y desconexión.
Interruptor en posición de desconexión (•):
Dicha posición está prevista para montaje y desmontaje, así como para cuando no hay ninguna fuente de baja frecuencia conectada.
Interruptor en posición de conexión (I / II):
Esta posición está prevista para cuando está conectada una fuente de baja frecuencia.
Atención:
Por favor, coloque el regulador del volumen al mínimo y apague el amplificador durante la conexión.
Regulador de nivel
Con ayuda del regulador de nivel, la sensibilidad de entrada de la etapa final puede ajustarse a la tensión de salida de la salida del preamplificador de su autor-radio.
El margen de ajuste oscila entre 0,3 y 8 V.
Si conecta una autorradio de otro fabricante, deberá ajustar la sensibilidad de entrada siguiendo las indicaciones del fabricante.
Para ello deberá tener en cuenta algunas aclaraciones:
Girando el regulador en el sentido de las agujas del reloj aumenta la sensibilidad de entrada del amplificador y, por lo tanto, el volumen. Sin embargo, no se trata de un regulador de volumen; en la posición tope, la potencia del altavoz no es superior, aunque al principio suene más fuerte. La única manera de subir rápidamente el volumen del sistema es girando el regulador de volumen del equipo de radio.
Conexiones de los altavoces
(En caso de que el amplificador deba conectarse en puente, vaya al apartado "Conexiones de los altavoces en puente").
Como en todos los componentes audio, para conseguir una buena reproducción de graves es fundamental que el amplificador y los altavoces posean una polaridad correcta. Por eso, al realizar las conexiones, procure conectar el borne (+) positivo del amplificador con el borne (+) positivo del altavoz ; lo mismo se aplica a los bornes (-) negativos. Además, el canal izquierdo del amplificador debe estar conectado con el altavoz izquierdo, y el canal derecho del amplificador con el altavoz derecho.
Conexión de los altavoces en puente
Para configurarlo en mono, el amplificador GTA también puede conectarse en puente. De esta manera, el amplificador puede utilizarse para uno o varios subwoofers o para un amplificador de frecuencias medias. Con esta configuración, el amplificador añade los canales derecho e izquierdo a un canal de salida (salida mono).
Nota:
El amplificador sólo puede añadir información de la señales izquierda y derecha una vez efectuadas las conexiones RCA izquierda y derecha.
Atención:
Con la conexión en puente, la carga del amplificador puede ser de 4 ohmios o más. Una carga más baja puede sobrecalentar o desconectar el amplificador o provocar daños irreparables.
Ajuste de la clase y la gama de las respuestas de frecuencia
En el VA 475, la clase de respuesta de frecuencia (es decir, "Low-Pass" o "Hi-Pass") y la frecuencia de entrada deseada pueden ajustarse. Si, por ejemplo, desea conectar una pareja de subwoofers, deberá efectuar los ajustes "Low-Pass" de la ilustración (Fig. 3). La frecuencia de entrada depende de la gama de frecuencias de los altavoces (véase gama de frecuencias recomendada de los altavoces).
"High-Pass"
Con un ajuste de 250 Hz, el amplificador tiene una gama de frecuencias de 250 Hz a 35.000 Hz.
Regulador de frecuencia "Low-Pass"
Este regulador está activado cuando se coloca el interruptor en la posición "Paso bajo" y permite ajustar la frecuencia de entrada deseada.
Ejemplo:
Con un ajuste de 150 Hz, el amplificador tiene una gama de frecuencias de 10 Hz a 150 Hz.
Bass Boost
Los graves del amplificador pueden ajustarse con el regulador Bass Boost.
El margen de ajuste oscila entre 0 y +12 dB.
Indicación de servicio (POWER / PROTECTION)
Luz verde:
Etapa final conectada, estado de funcionamiento regular.
Luz roja:
La etapa final se ha desconectado electrónicamente porque existe un error.
Reciclaje y eliminación
Para desechar el producto, utilice el sistema de recogida y devolución disponible.
Sujeto a modificaciones.
VA 475
PORTUGUÊS
Garantia
Sólo para autorradios con paso final en puente.
