Typ produktu	Wzmacniacz audio 4-kanałowy
Marka	Blaupunkt
Model	VELOCITY VA 475
Wymiary (Dł x Wys x Gł)	330 x 54 x 258 mm (13 x 2.1 x 10.2 cal)
Zasilanie	12 V DC (pojazd)
Moc maks. (Quadro 4 Ω)	4 x 160 W
Moc maks. (Stereo 4 Ω)	2 x 425 W
Moc maks. (Quadro 2 Ω)	4 x 210 W
Moc RMS (Quadro 4 Ω)	4 x 75 W (CEA-2006)
Moc RMS (Stereo 4 Ω)	2 x 210 W (CEA-2006)
Moc RMS (Quadro 2 Ω)	4 x 105 W (CEA-2006)
Pasmo przenoszenia	10 Hz - 35 000 Hz
Stosunek sygnał/szum	>95 dB (RMS), >80 dB (1 W/1 kHz)
Całkowite zniekształcenia harmoniczne	<0,03 % (RMS)
Stabilność impedancji	2 Ω, 4 Ω w trybie mostkowym
Czułość wejściowa	0,3 - 8 V (Cinch/RCA)
Filtr dolnoprzepustowy	50 - 4500 Hz
Filtr górnoprzepustowy	50 - 4500 Hz
Wzmocnienie basów (Bass Boost)	0 do +12 dB
Wejścia	4 x RCA pozłacane, 4 x High-Level, 2 x Aux 3,5 mm stereo
Wyjścia głośnikowe	4 x pozłacane zaciski
Wskaźnik pracy	Zielona dioda LED (praca), czerwona (ochrona)
Wbudowane bezpieczniki	Tak (chronią stopień wyjściowy)
Instrukcje bezpieczeństwa	Odłączyć akumulator przed montażem; użyć bezpiecznika w odległości ≤30 cm od akumulatora; przekrój kabla ≥6 mm²
Konserwacja	Czyścić suchą szmatką; unikać wilgoci

Często zadawane pytania - VELOCITY VA 475 BLAUPUNKT

Jak podłączyć wzmacniacz do radia samochodowego?

Użyj złączy Cinch (RCA) wzmacniacza. Jeśli radio samochodowe ma wyjście ISO, użyj adaptera Blaupunkt ISO-Cinch (nr ref. 7 607 893 093 lub 7 607 855 094). Podłącz przewód Remote wzmacniacza do przełączanego zasilania +12 V radia.

Jak skonfigurować tryb mostkowy dla subwoofera?

Do mostkowania połącz oba kanały (lewy i prawy) za pomocą odpowiednich zacisków dodatnich i ujemnych (patrz schemat). Minimalne obciążenie wynosi 4 Ω. Wzmacniacz sumuje sygnały lewy i prawy w jedno wyjście mono.

Co zrobić, gdy zaświeci się czerwona dioda (PROTECTION)?

Czerwona dioda wskazuje odcięcie elektroniczne spowodowane usterką (zwarcie, przegrzanie, zbyt niska impedancja). Sprawdź połączenia głośników, impedancję (≥2 Ω, ≥4 Ω w trybie mostkowym) i wentylację. Wyłącz wzmacniacz, usuń problem i włącz ponownie.

Jaki przekrój kabla zastosować do zasilania?

Przekrój przewodów plus i minus nie może być mniejszy niż 6 mm² (5 AWG). Użyj przewodu plus biegnącego do akumulatora z uchwytem bezpiecznika w odległości ≤30 cm od akumulatora oraz przewodu minus przymocowanego do czystego punktu masy (nadwozia).

Jak ustawić filtr dolnoprzepustowy lub górnoprzepustowy?

Wybierz typ filtra (Low-Pass lub Hi-Pass) za pomocą przełącznika. Ustaw częstotliwość odcięcia między 50 a 4500 Hz. Na przykład dla subwooferów wybierz Low-Pass i ustaw częstotliwość zgodnie z pasmem przenoszenia głośników.

Jaka impedancja głośnika jest zalecana?

Zalecana impedancja to 2 do 4 Ω w trybie Quadro oraz minimum 4 Ω w trybie mostkowym. Przestrzegaj maksymalnej dopuszczalnej mocy głośników.

Jak używać wejścia Direct Aux Input?

Podłącz źródło audio (odtwarzacz MP3, GPS) za pomocą kabla jack 3,5 mm stereo do wejścia Direct Aux Input. Użyj kabla nr ref. 7 607 001 525 (5 m) z przełącznikiem WŁ./WYŁ. Upewnij się, że źródło jest ustawione w pozycji OFF podczas podłączania.

Jak ustawić poziom czułości wejściowej (Level)?

Obróć potencjometr Level między 0,3 V a 8 V, aby dopasować czułość do napięcia wyjściowego radia samochodowego. Obrót zgodnie z ruchem wskazówek zegara zwiększa głośność, ale nie służy do regulacji głośności. Unikaj skrajnych pozycji, aby uniknąć zniekształceń.

Jak uniknąć uszkodzenia słuchu?

Stały poziom dźwięku powyżej 100 dB może spowodować nieodwracalną utratę słuchu. Systemy o dużej mocy mogą osiągnąć ponad 130 dB. Używaj wzmacniacza z umiarem i unikaj długotrwałego słuchania przy wysokiej głośności.

Gdzie znaleźć warunki gwarancji?

Dla UE odwiedź www.blaupunkt.de lub skontaktuj się z Blaupunkt GmbH, Robert-Bosch-Str. 200, D-31139 Hildesheim. Dla USA zobacz www.blaupunktusa.com lub zadzwoń pod numer 800-950-2528. Gwarancja obowiązuje dla produktów zakupionych w Unii Europejskiej lub w USA, w zależności od regionu.

INSTRUKCJA OBSŁUGI VELOCITY VA 475 BLAUPUNKT

Rysunki montażu....51

ČESKY 30

Montážní výkresy 51

SLOVENSKY....32

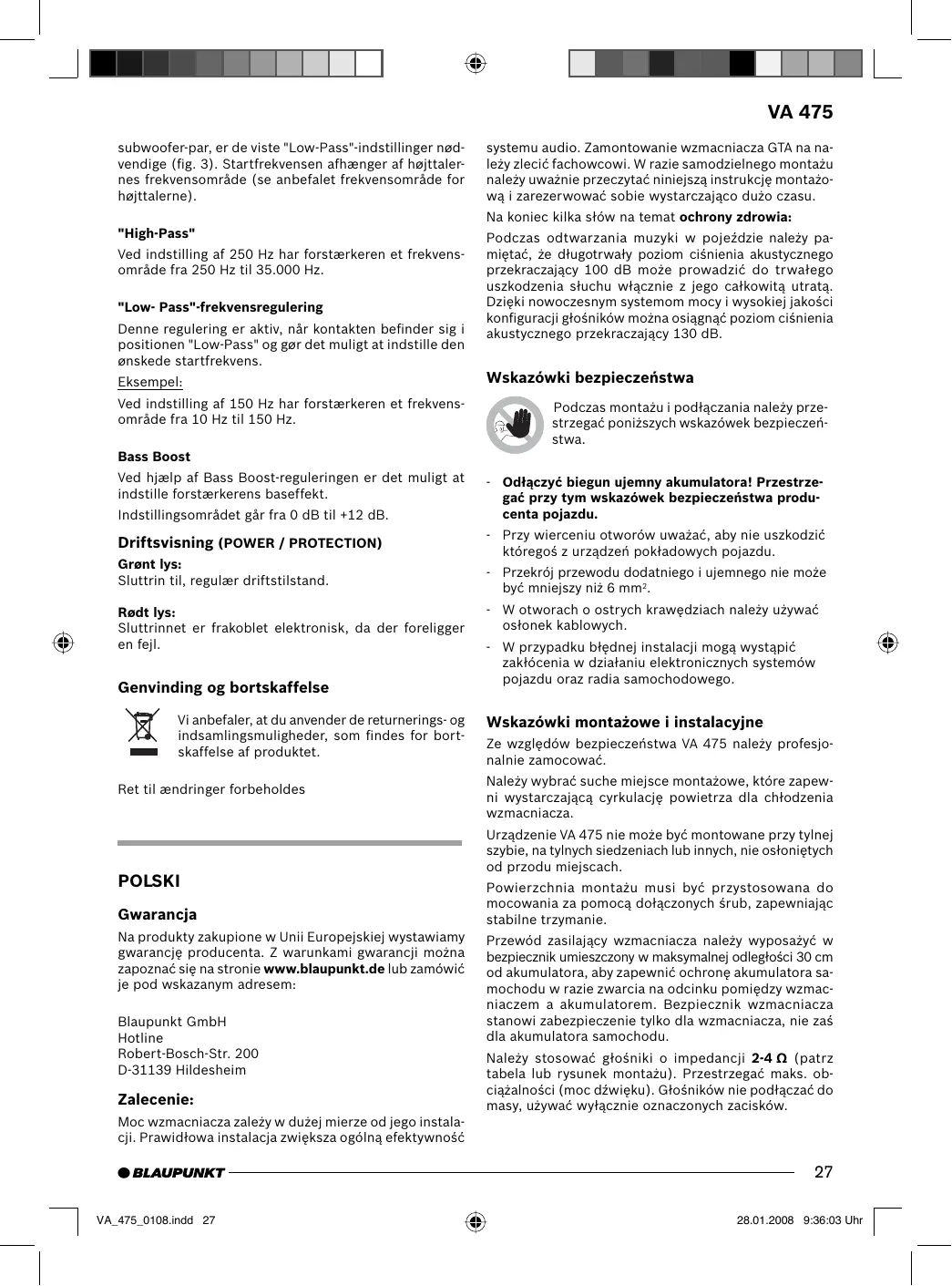

Na produkty zakupione w Unii Europejskiej wystawiamy gwarancję producenta. Z warunkami gwarancji można zapoznać się na stronie www.blaupunkt.de lub zamówić je pod wskazanym adresem:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Zalecenie:

Moc wzmacniacza zależy w dużej mierze od jego instalacji. Prawidłowa instalacja zwiększa ogólną efektywność

systemu audio. Zamontowanie wzmacniacza GTA na należy zlecić fachowcowi. W razie samodzielnego montażu należy uważnie przeczytać niniejszą instrukcję montażową i zarezerwować sobie wystarczająco dużo czasu.

Na koniec kilka słów na temat ochrony zdrowia:

Podczas odtwarzania muzyki w pojeździe należy pa- miętać, że długotrwały poziom ciśnienia akustycznego przekraczający 100 dB może prowadzić do trwałego uszkodzenia słuchu włącznie z jego całkowitą utratą. Dzięki nowoczesnym systemom mocy i wysokiej jakości konfiguracji głośników można osiągnąć poziom ciśnienia akustycznego przekraczający 130 dB.

Wskazówki bezpieczeństwa

Podczas montażu i podłączania należy przestrzegać poniższych wskazówek bezpieczeństwa.

• Odłączyć biegun ujemny akumulatora! Przestrzegać przy tym wskazówek bezpieczeństwa producenta pojazdu.
• Przy wiercenu otworów uważać, aby nie uszkodzić któregoś z urządzeń pokładowych pojazdu.
• Przekrój przewodu dodatniego i ujemnego nie może być mniejszy niż 6 mm².
• W otworach o ostrych krawędziach należy używać osłonek kablowych.
• W przypadku błędnej instalacji mogą wystąpić zakłócenia w działaniu elektronicznych systemów pojazdu oraz radia samochodowego.

Wskazówki montażowe i instalacyjne

Ze względów bezpieczeństwa VA 475 należy profesjonalnie zamocować.

Należy wybrać suche miejsce montażowe, które zapewni wystarczającą cyrkulację powietrza dla chłodzenia wzmacniacza.

Urządzenie VA 475 nie może być montowane przy tylnej szybie, na tylnych siedzeniach lub innych, nie osłoniętych od przodu miejscach.

Powierzchnia montażu musi być przystosowana do mocowania za pomocą dołączonych śrub, zapewniając stabilne trzymanie.

Przewód zasilający wzmacniacza należy wyposażć w bezpiecznik umieszczony w maksymalnej odległości 30 cm od akumulatora, aby zapewnić ochronę akumulatora samochodu w razie zwarcia na odcinku pomiędzy wzmacniaczem a akumulatorem. Bezpiecznik wzmacniacza stanowi zabezpieczenie tylko dla wzmacniacza, nie zaś dla akumulatora samochodu.

Należy stosować głośniki o impedancji 2-4 Ω (patrz tabela lub rysunek montażu). Przestrzegać maks. obciążalności (moc dźwięku). Głośników nie podłączać do masy, używać wyłącznie oznaczonych zacisków.

Wzmacniacz VA 475

Wzmacniacz można podłączyć do radia samochodowego ze złączem Cinch.

W celu podłączenia wzmacniacza do radia samochodowego ze złączem ISO należy używać adaptera ISO-Cinch firmy Blaupunkt (7 607 893 093 lub 7 607 855 094).

Możliwości zastosowania i podłączanie głośników:

Tryb quadroMax Power	4 x 160 wat / 4 Ω	Rys. 4
Tryb stereoMax Power	2 x 425 wat / 4 Ω	Rys. 5
Tryb quadroMax Power	4 x 210 wat / 2 Ω	Rys. 4
Tryb quadroRMS Power	4 x 75 wat / 4 Ω	Rys. 4
Tryb stereorMS Power	2 x 210 wat / 4 Ω	Rys. 5
Tryb quadroRMS Power	4 x 105 wat / 2 Ω	Rys. 4
Napięcie RMS według CEA-2006(<1% klirr / +14,4 V)
Przebieg uchybów częstotliwościowych	10 Hz - 35.000 Hz
Stosunek sygnał szum	>95 dB @ RMS Power
Stosunek sygnał szum	>80 dB @ 1 W / 1 kHz
Współczynnik zniekształceń (RMS)	< 0,03%
Stabilność	2 Ω (4 Ω w trybie zmostkowanym)
Czułość na wejściu	0,3 - 8 V
Czułość na wejściuDirect AUX IN	0,3 V
Filtr dolnoprzepustowy(Low Pass)	50-4500 Hz
Filtr górnoprzepustowy(High Pass)	50-4500 Hz
Bass Boost	0 dB do +12 dB
Wejścia	4 x Cinch/RCA, złocone4 x głośnik HighLevel2 x Direct Aux Inputs, 3,5 mm stereo
Wyjścia	4 x głośnik, złocony
Wymiaryszer. x wys. x głęb. (mm)szer. x wys. x głęb. (")	330 x 54 x 25813 x 2.1 x 10.2

Podłączenie bieguna dodatniego / ujemnego

• Przekrój przewodu dodatniego i ujemnego nie może być mniejszy niż 6 mm².
• Powszechnie dostępne w sprzedaży przewody dodatnie doprowadzić do akumulatora i podłączyć do podstawy bezpiecznika.
• W otworach o ostrych krawędziach należy używać osłonek kablowych.
• Powszechnie dostępne w sprzedaży przewody ujemne stabilnie przykręcić do wolnego od zakłóceń punktu masy (śruba nadwozia, blacha nadwozia), nie zaś do bieguna ujemnego akumulatora.
• Powierzchnię stykową podłączenia masy oczyścić do gołego metalu i nasmarować smarem grafitowym.

Wbudowane bezpieczniki (Fuse)

Wbudowane we wzmacniaczu bezpieczniki (Fuse) ochraniają stopnień wejściowy i cały system elektryczny w razie wystąpienia błędu. Przy wymianie bezpiecznika nigdy nie mostkować bezpieczników ani nie wymieniać na bezpieczniki o większym prądzie.

Przykłady podłączania

Podłączanie napięcia zasilającego......Rys. 2

Podłączanie radia samochodowego z wyjściem Cinch ....Rys. 3

Podłączanie głośników ...... Rys. 4/5

High-Input....Rys. 6

Direct Aux Input ...... Rys. 7

Połączyć złącze Remote wzmacniacza z przełączalnym źródłem napięcia +12 V.

W ten sposób wzmacniacz można włączać i wyłączać za pomocą włącznika/wyłącznika radioodtwarzacza.

Wejścia wysokopoziomowe (High-Input)

Wzmacniacz wyposażony jest w wejścia wysokopoziomowe (High-Input), w celu podłączenia go do radioodtwarzacza bez korzystania z wyjść przedwzmacniacza (rys. 7). Dzięki temu możliwe jest jego podłączenie bezpośrednio do wyjścia głośników radioodtwarzacza.

Wejście Direct Aux Input

Możliwości podłączenia w przypadku braku lub zajętego wejścia AUX w radiu samochodowym

Tu można podłączyć różne źródła NF, np. odtwarzacz MP3 lub mobilną nawigację, bezpośrednio poprzez wtyczkę 3,5 mm do wejścia Direct Aux Input. Wszystkie źródła sygnału słyszalne są wówczas równocześnie, a ich głośność regulowana jest na poszczególnych urządzeniach źródłowych.

Wskazówka:

Podczas montażu i podłączania wszystkie źródła NF należy nastawić na WYŁ.!

Montaż przewodu od wtyczki

Do podłączenia polecamy stosować nasz przewód od wtyczki o długości 5 m z numerem zamówie- niowym 7 607 001 525.

Wyposażony jest on w przełącznik WŁ./WYŁ.

Ustawienie przełącznika na WYŁ. (•):

Podczas montażu i demontażu oraz w przypadku niepodłączonego źródła NF.

Ustawienie przełącznika na WŁ. (I / II):

Wyłącznie po podłączeniu źródła NF.

Uwaga:

Podczas podłączania regulator głośności nastawiać zawsze na minimum i wyłączyć wzmacniacz.

Regulator poziomu

Za pomocą regulatora poziomu można dopasować czułość na wejściu stopnia wyjścia do napięcia wyjściowego wyjścia przedwzmacniacza radia samochodowego.

Zakres ustawienia wynosi od 0,3 V do 8 V.

W przypadku podłączania radia samochodowego innego producenta należy dopasować czułość na wejściu zgodnie z wytycznymi producenta.

Kilka ważnych objaśnień:

Obracanie regulatora w kierunku zgodnym z ruchem wskazówek zegara powoduje wzrost czułości na wejściu wzmacniacza, a tym samym głośności. Nie chodzi tu jednak o regulację głośności; w pozycji końcowej nie można zwiększyć mocy wzmacniacza, nawet jeśli początkowo jest to tak słyszalne. System przyspiesza tylko wzrost poziomu głośności, jeśli regulacja głośności radioodtwarzacza jest ustawiona na maksimum.

Podłączanie głośników

(W przypadku mostkowania wzmacniacza należy zapoznać się z rozdziałem „Zmostkowane podłączanie głośników”).

Tak jak w przypadku elementów audio również dla optymalnego odtwarzania tonów niskich najważniejsze jest prawidłowe podłączenie biegunów wzmacniacza i głośników. Dlatego podczas podłączania należy zwrócić uwagę na to, żeby złącze dodatnie (+) wzmacniacza połączyć ze złączem dodatnim (+) głośnika; w taki sam sposób należy postępować ze złączami ujemnymi (-). Poza tym lewy kanał wzmacniacza należy połączyć z lewym głośnikiem, a prawy kanał z prawym głośnikiem.

Zmostkowane podłączanie głośników

Wzmacniacz GTA można zmostkować dla konfiguracji mono. W ten sposób wzmacniacz można stosować dla jednego lub kilku subwooferów lub głośnika średnioto-nowego. W takiej konfiguracji wzmacniacz łączy prawy i lewy kanał w jedno wyjście kanału (wyjście mono).

Wskazówka:

Wzmacniacz może tylko wówczas połączyć prawą i lewą informację dźwiękową, gdy podłączone zostaną zarówno prawe jak i lewe złącze RCA.

Uwaga:

W układzie mostkowym obciążenie wzmacniacza musi wynosić 4 ohmy lub więcej. Mniejsze obciążenie prowadzi do przegrzania lub wyłączenia się wzmacniacza i może spowodować trwałe uszkodzenia.

Ustawianie rodzaju i zakresu przejść częstotliwości

W VA 475 można ustawić rodzaj przejścia częstotliwości (tzn. „Low-Pass” lub „Hi-Pass”) oraz żądaną częstotliwość wejściowa. W przypadku podłączania np. pary subwooferów należy przestrzegać ustawień „Low-Pass” (rys. 3). Częstotliwość wejściowa zależy od zakresu częstotliwości głośników (patrz zalecany zakres częstotliwości głośników).

„High-Pass“

Przy ustawieniu na 250 Hz zakres częstotliwości wzmacniacza wynosi od 250 Hz do 35.000 Hz.

„Low- Pass”- regulowanie częstotliwości

Ten regulator jest włączony, gdy włącznik znajduje się w pozycji „Low-Pass” i umożliwia ustawienie żądanej częstotliwości wejściowej.

Przykład:

Przy ustawieniu na 150 Hz zakres częstotliwości wzmacniacza wynosi od 10 Hz do 150 Hz.

Bass Boost

Za pomocą regulatora Bass Boost można ustawić od- twarzanie tonów niskich wzmacniacza.

Zakres ustawienia wynosi od 0 dB do +12 dB.

Wskaźnik trybu (POWER / PROTECTION)

Zielone światełko:

Stopień wyjścia włączony, tryb regularny.

Czerwone światełko:

Z powodu błędu stopień wyjścia elektronicznie wyłączony.

Recykling i złomowanie

Do utylizacji produktu należy wykorzystać dostępne punkty zbiórki zużytego sprzętu.

Zmiany techniczne zastrzeżone.

ČESKY

Záruka

Recyklace a likvidace

Pripojenie napájania....Obr. 2

Wyłącznie do radia samochodowego z końcówką stopnia mocy.
