VELOCITY VA 475 - Audioverstärker BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	4-Kanal Audioverstärker
Marke	Blaupunkt
Modell	VELOCITY VA 475
Abmessungen (B x H x T)	330 x 54 x 258 mm (13 x 2.1 x 10.2 Zoll)
Stromversorgung	12 V DC (Fahrzeug)
Max. Leistung (Quadro 4 Ω)	4 x 160 W
Max. Leistung (Stereo 4 Ω)	2 x 425 W
Max. Leistung (Quadro 2 Ω)	4 x 210 W
RMS-Leistung (Quadro 4 Ω)	4 x 75 W (CEA-2006)
RMS-Leistung (Stereo 4 Ω)	2 x 210 W (CEA-2006)
RMS-Leistung (Quadro 2 Ω)	4 x 105 W (CEA-2006)
Frequenzgang	10 Hz – 35 000 Hz
Signal-Rausch-Verhältnis	>95 dB (RMS), >80 dB (1 W/1 kHz)
Gesamtklirrfaktor	<0,03 % (RMS)
Impedanzstabilität	2 Ω, 4 Ω im Brückenbetrieb
Eingangsempfindlichkeit	0,3 – 8 V (Cinch/RCA)
Tiefpassfilter	50 – 4500 Hz
Hochpassfilter	50 – 4500 Hz
Bass-Boost	0 bis +12 dB
Eingänge	4 x vergoldete RCA, 4 x High-Level, 2 x Aux 3,5 mm Stereo
Lautsprecherausgänge	4 x vergoldete Anschlüsse
Betriebsanzeige	grüne LED (Betrieb), rote LED (Schutz)
Eingebaute Sicherungen	Ja (schützen die Endstufe)
Sicherheitshinweise	Batterie vor dem Einbau abklemmen; Sicherung ≤30 cm von der Batterie entfernt einbauen; Kabelquerschnitt ≥6 mm²
Pflege	Mit einem trockenen Tuch reinigen; Feuchtigkeit vermeiden

Häufig gestellte Fragen - VELOCITY VA 475 BLAUPUNKT

Wie schließe ich den Verstärker an das Autoradio an?

Verwenden Sie die Cinch (RCA)-Anschlüsse des Verstärkers. Wenn Ihr Autoradio einen ISO-Ausgang hat, verwenden Sie einen Blaupunkt ISO-Cinch-Adapter (Ref. 7 607 893 093 oder 7 607 855 094). Schließen Sie das Remote-Kabel des Verstärkers an die geschaltete +12 V-Versorgung des Autoradios an.

Wie konfiguriere ich den Brückenmodus für einen Subwoofer?

Zum Brücken verbinden Sie die beiden Kanäle (links und rechts) mit den entsprechenden positiven und negativen Anschlüssen (siehe Schaltplan). Die Mindestimpedanz beträgt 4 Ω. Der Verstärker addiert die linken und rechten Signale zu einem Mono-Ausgang.

Was tun, wenn die rote LED (PROTECTION) leuchtet?

Die rote LED zeigt eine elektronische Abschaltung aufgrund eines Fehlers an (Kurzschluss, Überhitzung, zu niedrige Impedanz). Überprüfen Sie die Lautsprecheranschlüsse, die Impedanz (≥2 Ω, ≥4 Ω im Brückenbetrieb) und die Belüftung. Schalten Sie den Verstärker aus, beheben Sie das Problem und schalten Sie ihn wieder ein.

Welchen Kabelquerschnitt für die Stromversorgung verwenden?

Der Querschnitt der Plus- und Minuskabel darf nicht kleiner als 6 mm² (5 A.W.G.) sein. Verwenden Sie ein Pluskabel bis zur Batterie mit einer Sicherungshalter ≤30 cm von der Batterie entfernt und ein Minuskabel, das an einem sauberen Massepunkt (Karosserie) befestigt ist.

Wie stelle ich den Tiefpass- oder Hochpassfilter ein?

Wählen Sie den Filtertyp (Low-Pass oder Hi-Pass) mit dem Schalter. Stellen Sie die Grenzfrequenz zwischen 50 und 4500 Hz ein. Wählen Sie beispielsweise für Subwoofer Low-Pass und stellen Sie die Frequenz entsprechend dem Frequenzgang der Lautsprecher ein.

Welche Lautsprecherimpedanz wird empfohlen?

Die empfohlene Impedanz beträgt 2 bis 4 Ω im Quadro-Modus und mindestens 4 Ω im Brückenmodus. Beachten Sie die maximale Belastbarkeit der Lautsprecher.

Wie verwende ich den Direct Aux Input?

Schließen Sie eine Audioquelle (MP3-Player, GPS) über ein 3,5-mm-Stereo-Klinkenkabel an den Direct Aux Input an. Verwenden Sie das Kabel Ref. 7 607 001 525 (5 m) mit einem EIN/AUS-Schalter. Stellen Sie sicher, dass die Quelle beim Anschließen auf OFF steht.

Wie stelle ich die Eingangsempfindlichkeit (Level) ein?

Drehen Sie das Level-Potentiometer zwischen 0,3 V und 8 V, um die Empfindlichkeit an die Ausgangsspannung Ihres Autoradios anzupassen. Im Uhrzeigersinn erhöht die Lautstärke, dient aber nicht als Lautstärkeregelung. Vermeiden Sie den Endanschlag, um Verzerrungen zu vermeiden.

Wie vermeide ich Gehörschäden?

Ein dauerhafter Schalldruckpegel über 100 dB kann zu irreversiblen Hörschäden führen. Hochleistungssysteme können mehr als 130 dB erreichen. Verwenden Sie den Verstärker mit Maß und vermeiden Sie längeres Hören bei hoher Lautstärke.

Wo finde ich die Garantiebedingungen?

Für die EU besuchen Sie www.blaupunkt.de oder kontaktieren Sie Blaupunkt GmbH, Robert-Bosch-Str. 200, D-31139 Hildesheim. Für die USA siehe www.blaupunktusa.com oder rufen Sie 800-950-2528 an. Die Garantie gilt für in der Europäischen Union oder den USA gekaufte Produkte je nach Region.

BEDIENUNGSANLEITUNG VELOCITY VA 475 BLAUPUNKT

Einbauzeichnungen.... 51

ENGLISH......5

Für unsere innerhalb der Europäischen Union gekauften Produkte geben wir eine Herstellergarantie. Die Garantiebedingungen können Sie unter www.blaupunkt.de abrufen oder direkt anfordern bei:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Empfehlung:

Die Leistung eines Verstärkers kann immer nur so gut sein wie seine Installation. Eine korrekte Installation erhöht die Gesamtperformance Ihres Audiosystems. Der VA-Verstärker sollte von einem Fachmann eingebaut werden. Falls Sie ihn selbst installieren möchten, lesen Sie bitte diese Einbauanleitung gründlich durch und nehmen sich für den Einbau ausreichend Zeit.

Gestatten Sie uns abschließend noch ein Wort zum Thema Gesundheitsschutz:

Bitte bedenken Sie bei der Musikwiedergabe in Ihrem Fahrzeug, dass dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohrs bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungssystemen und hochwertigen Lautsprecherkonfigurationen sind Schalldruckpegel von über 130 dB zu erreichen.

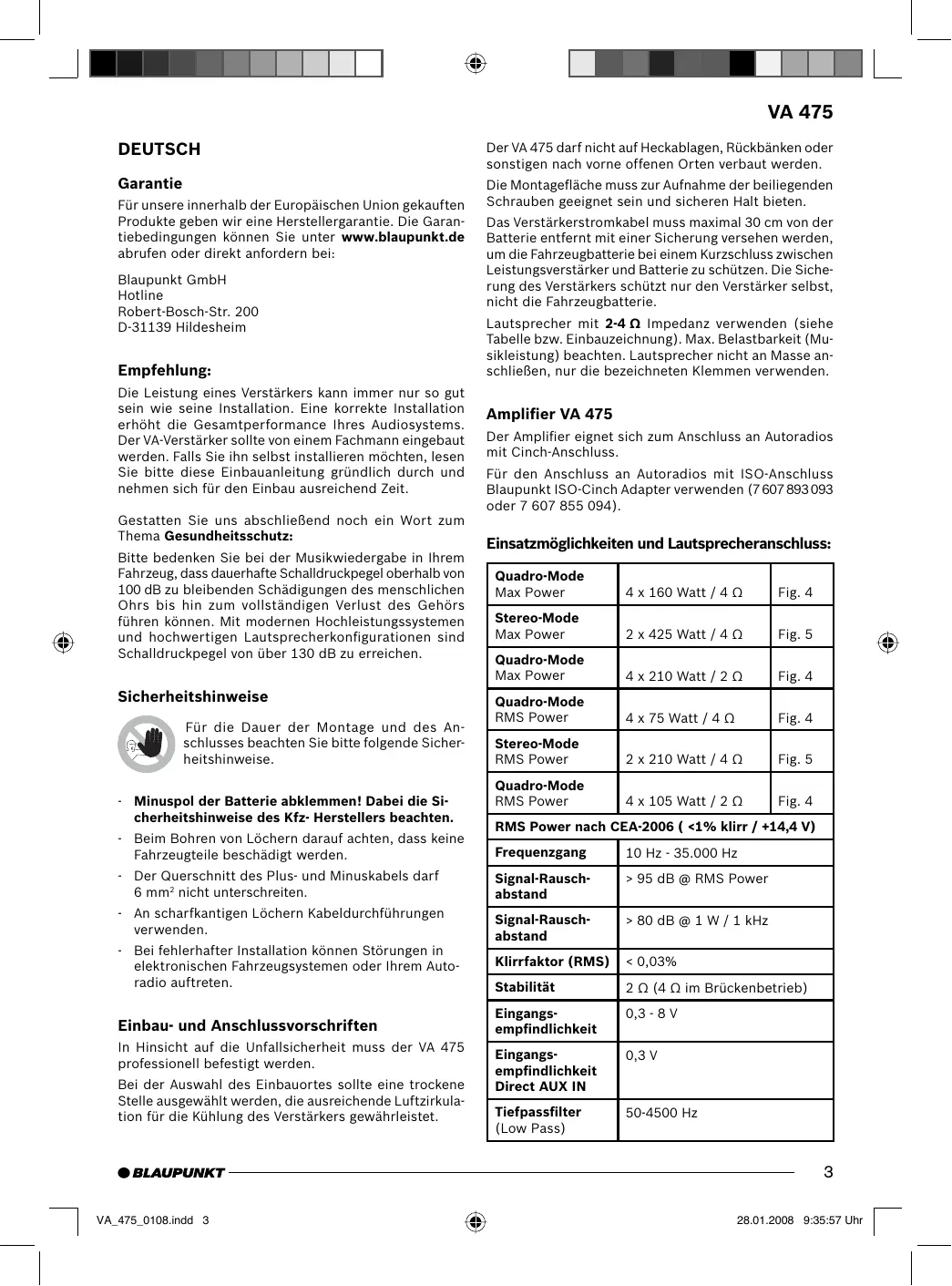

Sicherheitshinweise

Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise.

• Minuspol der Batterie abklemmen! Dabei die Sicherheitshinweise des Kfz- Herstellers beachten.
• Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden.
• Der Querschnitt des Plus- und Minuskabels darf 6 mm ^2 nicht unterschreiten.
• An scharfkantigen Löchern Kabeldurchführungen verwenden.
• Bei fehlerhafter Installation können Störungen in elektronischen Fahrzeugsystemen oder Ihrem Autoradio auftreten.

Einbau- und Anschlussvorschriften

In Hinsicht auf die Unfallsicherheit muss der VA 475 professionell befestigt werden.

Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt werden, die ausreichende Luftzirkulation für die Kühlung des Verstärkers gewährleistet.

Der VA 475 darf nicht auf Heckablagen, Rückbänken oder sonstigen nach vorne offenen Orten verbaut werden.

Die Montagefläche muss zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten.

Das Verstärkerstromkabel muss maximal 30 cm von der Batterie entfernt mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluss zwischen Leistungsverstärker und Batterie zu schützen. Die Sicherung des Verstärkers schützt nur den Verstärker selbst, nicht die Fahrzeugbatterie.

Lautsprecher mit 2-4 Ω Impedanz verwenden (siehe Tabelle bzw. Einbauzeichnung). Max. Belastbarkeit (Musikleistung) beachten. Lautsprecher nicht an Masse anschließen, nur die bezeichneten Klemmen verwenden.

Amplifier VA 475

Der Amplifier eignet sich zum Anschluss an Autoradios mit Cinch-Anschluss.

Für den Anschluss an Autoradios mit ISO-Anschluss Blaupunkt ISO-Cinch Adapter verwenden (7 607 893 093 oder 7 607 855 094).

Einsatzmöglichkeiten und Lautsprecheranschluss:

Quadro-ModeMax Power	4 x 160 Watt / 4 Ω	Fig. 4
Stereo-ModeMax Power	2 x 425 Watt / 4 Ω	Fig. 5
Quadro-ModeMax Power	4 x 210 Watt / 2 Ω	Fig. 4
Quadro-ModeRMS Power	4 x 75 Watt / 4 Ω	Fig. 4
Stereo-ModeRMS Power	2 x 210 Watt / 4 Ω	Fig. 5
Quadro-ModeRMS Power	4 x 105 Watt / 2 Ω	Fig. 4
RMS Power nach CEA-2006 (<1% klirr / +14,4 V)
Frequenzgang	10 Hz - 35.000 Hz
Signal-Rausch-abstand	>95 dB @ RMS Power
Signal-Rausch-abstand	>80 dB @ 1 W / 1 kHz
Klirrfaktor (RMS)	< 0,03%
Stabilität	2 Ω (4 Ω im Brückenbetrieb)
Eingangs-empfindlichkeit	0,3 - 8 V
Eingangs-empfindlichkeitDirect AUX IN	0,3 V
Tiefpassfilter(Low Pass)	50-4500 Hz
Hochpassfilter(High Pass)	50-4500 Hz
Bass Boost	0 dB bis +12 dB
Eingänge	4 x Cinch/RCA, vergoldet4 x HighLevel speaker2 x Direct Aux Inputs, 3.5 mm stereo
Ausgänge	4 x Lautsprecher, vergoldet
AbmessungenB x H x T (mm)B x H x T (")	330 x 54 x 25813 x 2.1 x 10.2

Plus- / Minus- Anschluss

• Der Querschnitt des Plus- und Minuskabels darf 6 mm ^2 nicht unterschreiten.
• Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschließen.
• An scharfkantigen Löchern Kabeldurchführungen verwenden.
• Handelsübliche Minuskabel an einen störfreien Massepunkt (Karosserieschraube, Karosserieblech) sicher anschrauben (nicht am Minuspol der Batterie).
• Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten.

Integrierte Sicherungen (Fuse)

Die im Amplifier integrierten Sicherungen (Fuse) schützen die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherung bitte niemals Sicherungen überbrücken oder gegen Typen mit höherem Strom auswechseln.

Anschlussbeispiele

Anschluss der Spannungsversorgung......Fig. 2

Anschluss an Autoradios

mit Cinch-Ausgang ......Fig. 3

Lautsprecheranschlüsse ......Fig. 4/5

Direct Aux Input.....Fig. 6, 6a

High-Input.....Fig. 7

- +12V

Remote- Anschluss des Verstärkers mit schaltbarer +12 V Spannungsquelle verbinden.

Auf diese Weise kann der Verstärker über den Ein-/Ausschalter des Radiogeräts ein- und ausgeschaltet werden.

Hochpegelanschlüsse (High-Input)

Der Verstärker verfügt über Hochpegelanschlüsse (High-Input), um an Radiogeräte ohne Vorstufenausgängen angeschlossen werden zu können (Fig. 7). Auf diese Weise ist ein direkter Anschluß am Lautsprecherausgang des Radiogerätes möglich

Direct Aux Input Anschluss

Anschlussmöglichkeit bei nicht vorhandenen oder belegten AUX-Eingang am Autoradio

Hier können Sie verschiedene NF Quellen, zum Beispiel einen MP3 Player oder eine Mobile Navigation, direkt über einen 3,5 mm Klinkenstecker am Direct Aux Input Eingang anschließen. Alle Signalquellen sind so gleichzeitig zu hören und ihre Lautstärke wird am jeweiligen Quellengerät geregelt.

Hinweis:

Bei Einbau und Anschluss müssen alle NF Quellen auf Aus stehen!

Einbau Klinkenstecker-Kabel

Für den Anschluss benutzen Sie bitte unser 5 m Klinkenstecker-Kabel mit der Bestellnummer 7 607 001 525.

Als Besonderheit besitzt es einen Ein/Aus Schalter.

Schalterstellung AUS (•):

Bei An und Abbau und einer nicht angeschlossenen NF-Quelle.

Schalterstellung EIN (I / II):

Nur nachdem eine NF Quelle angeschlossen wurde.

Achtung:

Bei Anschluss den Lautstärkeregler immer auf Minimum stellen und den Amplifier ausschalten.

Level Regler

Mit Hilfe des Level Reglers kann die Eingangsempfindlichkeit der Endstufe an die Ausgangsspannung Ihres Autoradio-Vorverstärkerausganges angepasst werden.

Der Einstellbereich reicht von 0,3 V bis 8 V.

Bei Anschluss eines Autoradios anderer Hersteller ist die Eingangsempfindlichkeit entsprechend den Herstellerangaben anzupassen.

Hierzu noch einige wichtige Erläuterungen:

Durch Drehen des Reglers im Uhrzeigersinn erhöht sich die Eingangsempfindlichkeit des Verstärkers und damit auch die Lautstärke. Es handelt sich jedoch nicht um eine Lautstärkeregelung; in der Endposition läßt sich keine höhere Verstärkerleistung erzielen, auch wenn sich dies zunächst so anhört. Das System steigert lediglich schneller die Lautstärke, wenn die Lautstärkeregelung des Radiogerätes aufgedreht wird.

Lautsprecheranschlüsse

(Falls der Verstärker in Brücke geschaltet werden soll, an dieser Stelle direkt mit dem Abschnitt „Überbrückte Lautsprecheranschlüsse“ fortfahren).

Wie bei jeder Audiokomponente ist die korrekte Polung von Verstärker und Lautsprechern von essentieller Bedeutung für eine gute Basswiedergabe. Deshalb ist bei

den Anschlüssen darauf zu achten, dass der positive (+) Anschluss des Verstärkers mit dem positiven Anschluss (+) des Lautsprechers verbunden wird; entsprechendes gilt für die negativen (-) Anschlüsse. Außerdem muss der linke Verstärkerkanal mit dem linken Lautsprecher und der rechte Verstärkerkanal mit dem rechten Lautsprecher verbunden werden.

Überbrückte Lautsprecheranschlüsse

Der VA-Verstärker kann für eine Monokonfiguration auch in Brücke geschaltet werden. Auf diese Weise kann der Verstärker für einen oder mehrere Subwoofer bzw. einen Mitteltöner verwendet werden. In dieser Konfiguration addiert der Verstärker den rechten und linken Kanal zu einem Einkanalausgang (Monoausgang).

Hinweis:

Der Verstärker kann die rechte und linke Signalinformation nur dann addieren, wenn sowohl der rechte als auch der linke RCA-Anschluss vorgenommen wurde.

Achtung:

In Brückenschaltung muss die Verstärkerlast 4 Ohm oder höher betragen. Eine niedrigere Last führt zu einer Überhitzung oder Abschaltung des Verstärkers und kann dauerhafte Schäden verursachen.

Art und Bereich der Frequenzübergänge einstellen

Beim VA 475 kann die Art des Frequenzübergangs (d. h. „Low-Pass“ oder „Hi-Pass“) und die gewünschte Einstiegsfrequenz eingestellt werden. Wenn beispielsweise ein Subwoofer- Paar angeschlossen werden soll, sind die abgebildeten „Low-Pass“- Einstellungen erforderlich (Fig. 3). Die Einstiegsfrequenz ist abhängig vom Frequenzbereich der Lautsprecher (siehe empfohlener Frequenzbereich der Lautsprecher).

„High-Pass“

Bei der Einstellung von 250 Hz hat der Verstärker einen Frequenzbereich von 250 Hz bis 35.000 Hz.

„Low- Pass“- Frequenzregelung

Dieser Regler ist aktiv, wenn sich der Schalter in der Position „Low-Pass“ befindet, und ermöglicht die Einstellung der gewünschten Einstiegsfrequenz.

Beispiel:

Bei einer Einstellung von 150 Hz hat der Verstärker einen Frequenzbereich von 10 Hz bis 150 Hz.

Bass Boost

Mit Hilfe des Bass Boost Reglers kann die Basswiedergabe des Verstärkers eingestellt werden.

Der Einstellbereich reicht von 0 dB bis +12 dB.

Betriebsanzeige (POWER / PROTECTION)

Grünes Licht:

Endstufe an, regulärer Betriebszustand.

Rotes Licht:

Endstufe ist elektronisch abgeschaltet, da Fehlerfall vorliegt.

Recycling und Entsorgung

Bitte nutzen Sie zur Entsorgung des Produktes die zur Verfügung stehenden Rückgabe- und Sammelsysteme.

Änderungen vorbehalten.
