Produkttyp	6-Kanal-Audioverstärker
Marke	BLAUPUNKT
Modell	VR 6000
Max. Leistung (4 Ohm)	4x110 W + 2x200 W
RMS-Leistung (4 Ohm, THD 0,05%)	4x55 W + 2x110 W
Max. Leistung (2 Ohm)	4x160 W + 2x300 W
Max. Leistung (1 Ohm)	4x180 W + 2x360 W
Frequenzgang (-3 dB)	10 Hz - 60 kHz
Signal-Rausch-Verhältnis	>95 dB
Eingangsempfindlichkeit	0,3 V - 8 V
Hochpassfilter	40 - 250 Hz
Tiefpassfilter	40 - 120 Hz (Flankensteilheit 18 dB/Oktave)
Kompatible Impedanz	1, 2, 4 Ohm
Stromversorgung	12 V Batterie
Anschlüsse	Cinch-Eingänge, Lautsprecherausgänge, vergoldete Anschlüsse
Abmessungen (L x H x T)	232,6 x 59,5 x 620 mm
Sonderfunktionen	1-Ohm-Stabilität, Tri-Mode-Betrieb, Bass-Boost, MOS-Technologie
Sicherheit	Elektronischer Schutz, POWER/PROTECT-Anzeige, integrierte Sicherungen
Installation	Montage unter Sitz oder im Kofferraum, Stromkabel mind. 16 mm²
Wartung und Reinigung	Mit einem trockenen Tuch reinigen
Ersatzteile und Reparaturfähigkeit	Ersatzsicherungen (gleicher Typ), nicht überbrücken

Häufig gestellte Fragen - VR 6000 BLAUPUNKT

Wie schließe ich den Verstärker an die Batterie an?

Trennen Sie den Minuspol der Batterie. Verwenden Sie ein Pluskabel von mindestens 16 mm² mit einer Sicherungshalterung nahe der Batterie. Schließen Sie das Minuskabel an einen sauberen, lackfreien Massepunkt (Karosserieschraube) an. Schließen Sie das Minuskabel nicht direkt an die Batterie an.

Was ist die maximale Leistung des Verstärkers?

Die maximale Leistung variiert je nach Impedanz: 4x110 W + 2x200 W bei 4 Ohm, 4x160 W + 2x300 W bei 2 Ohm und 4x180 W + 2x360 W bei 1 Ohm.

Was bedeutet die rote PROTECT-Leuchte?

Die rote Leuchte zeigt an, dass der Verstärker im Schutzmodus ist: Er hat einen Fehler erkannt (Kurzschluss, Überhitzung usw.) und sich ausgeschaltet. Überprüfen Sie die Anschlüsse und die Belüftung.

Wie stelle ich die Verstärkung (GAIN) ein?

Die Gain-Einstellung passt die Eingangsempfindlichkeit (0,3 bis 8 V) an die Ausgangsspannung Ihres Autoradios an. Drehen Sie sie allmählich, bis ein klarer Klang ohne Verzerrung erreicht ist. Dies ist keine Lautstärkeeinstellung.

Kann ich 1-Ohm-Lautsprecher verwenden?

Ja, der Verstärker ist nur im Stereobetrieb bei 1 Ohm stabil. Bei einer Impedanz von 1 Ohm beträgt die RMS-Leistung 4x90 W + 2x180 W (THD 0,2%). Stellen Sie sicher, dass Ihre Lautsprecher diese Leistung aushalten.

Wie konfiguriere ich den Filter für einen Subwoofer?

Stellen Sie den Crossover-Schalter auf LP (Low Pass). Verwenden Sie die Frequenzeinstellung (40-120 Hz), um die hohe Grenzfrequenz festzulegen. Dadurch werden nur tiefe Frequenzen an den Subwoofer gesendet, um einen optimalen Klang zu erzielen.

Welches Kabel für die Stromversorgung verwenden?

Verwenden Sie ein Kabel mit einem Mindestquerschnitt von 16 mm² für die Plus- und Minusverbindung. Das Pluskabel muss durch eine Sicherung in der Nähe der Batterie geschützt werden.

Wo installiere ich den Verstärker im Fahrzeug?

Montieren Sie den Verstärker an einem trockenen Ort mit guter Luftzirkulation, z. B. unter einem Sitz oder im Kofferraum. Verwenden Sie die mitgelieferten Schrauben und stellen Sie sicher, dass die Oberfläche das Gewicht trägt.

Kann ich zusätzlich zu zwei Lautsprechern einen dritten anschließen?

Ja, im Tri-Mode-Betrieb können Sie zwei Lautsprecher (4 Ohm) in Stereo und einen dritten (4 Ohm) in Mono (Brücke) anschließen. Befolgen Sie das Anschlussschema in der Bedienungsanleitung.

Wie reinige ich den Verstärker?

Trennen Sie die Stromversorgung. Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Vermeiden Sie Feuchtigkeit.

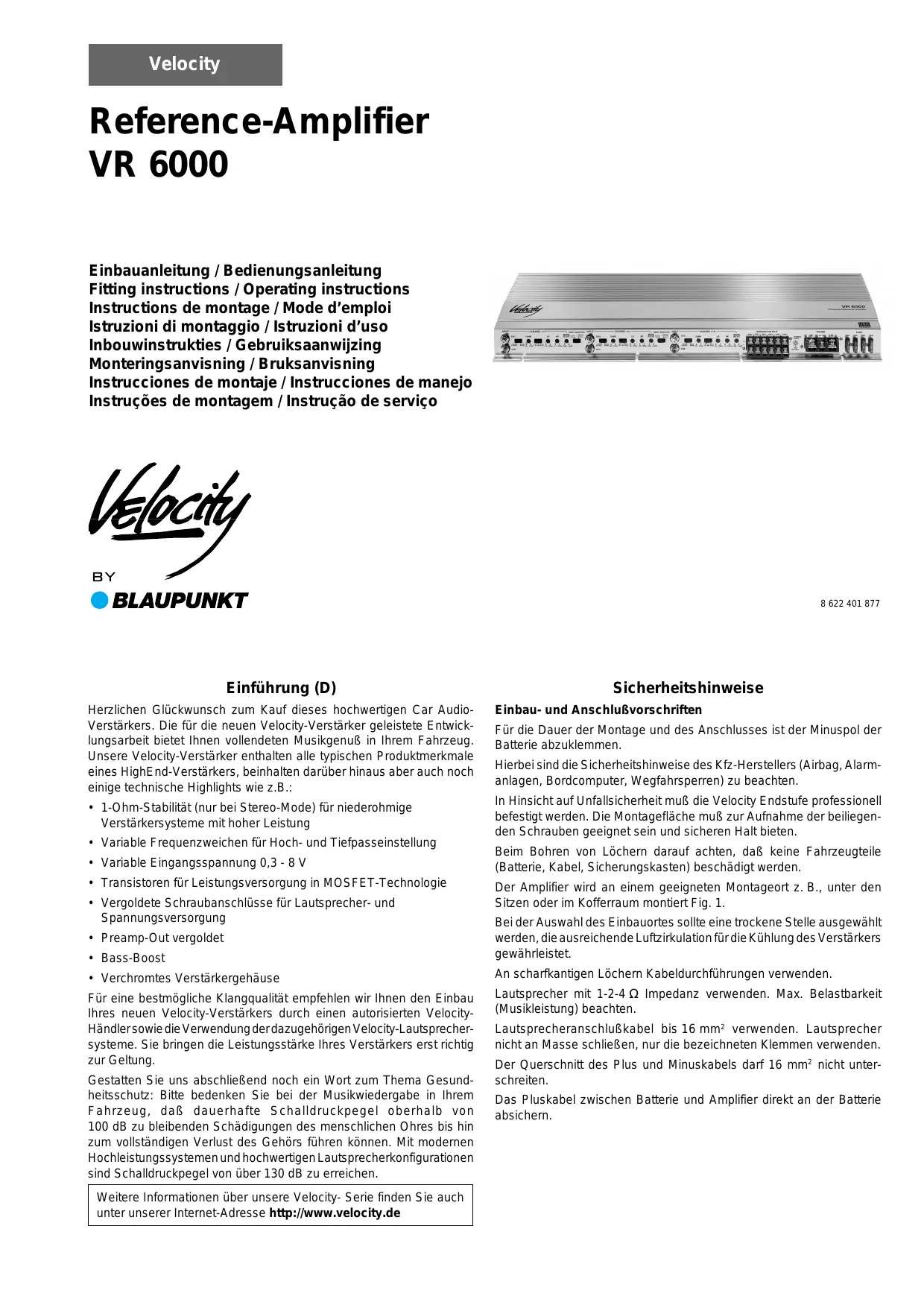

BEDIENUNGSANLEITUNG VR 6000 BLAUPUNKT

Herzlichen Glückwunsch zum Kauf theses hochwertigen Car Audio-Verstärkers. Die für die neuen Velocity-Verstärker geleistete Entwicklungarbeit bietet Ohnen vollendeten Musikgenuß in Ihr Fremhrzeug. Unsere Velocity-Verstärker enthalten alle typischen Produktmerkmaleg eines HighEnd-Verstärkers, beinhalten darüber hinaus aber auch noch eineige technische Highlights wie z.B.:

• 1-Ohm-Stabilität (nur bei Stereo-Mode) für niederohmige Verständerkersysteme mit hoher Leistung
• Variable Frequenzweichen für Hoch- und Tiefpassinstellung
  Variable Eingangsspannung 0,3-8 V
• Transistoren für Leistungsversorgung in MOSFET-Technologie
• Vergoldete Schraubanschlüsse für Lautsprecher- und Spannungsvorsorgung
• Preamp-Out vergoldet
• Bass-Boost
• Verchromtes Verstärkergehäuse

Für eine bestmögliche Klangqualität empfehlen wir Ihnen den Einbau Ihres neuen Velocity-Veränderkurs durch einen autorisierten Velocity-Handler sowie die Verwendung der dazugehörigen Velocity-Lautsprecher-systeme. Sie bringen die Leistungsstärke Ihres Veränderkurs erst richtig zur Geltung.

Gestatten Sie uns abschließlich noch ein Wort zum Thema Gesundheitsschutz:itte bedenken Sie bei der Musikwiedergabe in Ihr Hem Fahrzeug, daß dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohres bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungssystemen und hochwertigen Laufsprecherkonfigurationen sind Schalldruckpegel von über 130 dB zu erreichen.

Weitere Informationen über unsere Velocity- Serie finden Sie auch unter unserer Internet-Adresse http://www velocitiy.de

Sicherheitshinweise

Einbau- und Anschlußvorschriften

Für die Dauer der Montage und des Anschlusses ist der Minuspol der Batterie abzuklemen.

Hierbei sind die Sicherheitschinweise des Kfz-Herstellers (Airbag, Alarmanlagen, Bordcomputer, Wegfahrsparen) zu beachten.

In Hinsicht auf Unfallsicherheit muß die Velocity Endstufe professionell befestigt werden. Die Montagefläche muß zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten.

Beim Bohren von Löchern darauf auf achten, daß keine Fahrzeugteile (Batterie, Kabel, Sicherungskosten) beschädigt werden.

Der Amplifier wird an einem geeigneten Montageort z. B., unter den Sitzen oder im Kofferraum montiert Fig. 1.

Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt werden, die ausreichende Luftzirkulation für die Kühlung des Verständers gewährleistet.

An scharfkantigen LÖchern Kabel durchführungen verwenden.

Lautsprecher mit 1-2-4 Ω Impedanz verwenden. Max. Belastbarkeit (Musikleistung) beachten.

Lautsprecheranschlußkabel bis 16mm^2 verwenden. Lautsprecher nicht an Masse schließen, nur die bezeichneten Klemmen verwenden.

Der Querschnitt des Plus und Minuskabels darauf 16mm^2 nicht entsprechieren.

Das Pluskabel zwischen Batterie und Amplifier direkt an der Batterie absichern.

Velocity Reference Amplifier VR 6000

Der Amplifier eignet sich zum Anschluß an Autoradios mit Cinch-Anschluß.

Für den Anschluß an Autoradios mit ISO-Anschluß Blaupunkt ISO-Cinch Adapter verwenden.

Einsatzmöglichkeiten und Lautsprecheranschluß:

	VR 6000
Max Power 4 Ohm	4x110 + 2x220 Watt	Fig. 5
Max Power 2 Ohm	4x160 + 2x300 Watt	Fig. 5
Max Power 1 Ohm	4x180 + 2x360 Watt	Fig. 5
RMS Power 4 Ohm	4x55 + 2x110 Watt (THD @ 0,05 %)	Fig. 5
RMS Power 2 Ohm	4x80 + 2x150 Watt (THD @ 0,1 %)	Fig. 5
RMS Power 1 Ohm	4x90 + 2x180 Watt (THD @ 0,2 %)	Fig. 5
Frequenzgang - 3 dB	10 Hz - 60 kHz
Signal-Rausch- abstand	>95 dB
Eingangs- empfindlichkeit	0,3 - 8 V
Hochpassfilter (High Pass)	40 - 250 Hz
Tiefpassfilter (Low Pass)	40 - 120 Hz (18 dB / Oct.)
Abmessungen BxHxT (mm)	232,6 x 59,5 x 620

Tri - Mode

Sie können 2 Lautsprecher(4Ω) betreiben und gleichzeitig einen dritten Lautsprecher (4Ω) im Mono - Betrieb (Brückenbetrieb) dazuschalten.

Plus-/Minus-Anschluß

Wir empfehlen einen Mindestquerschnitt von 16mm^2 . Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschlieben. Den Sicherungshalter in der Höhe der Batterie anschlieben.

An scharfkantigen Löchern Kabeldurchführungen verwenden. Handelsübliche Minuskabel an einen störfreien Massepunkt (Karosserieschaube, Karosserieblech) sicher anschrauben (nicht am Minuspol der Batterie). Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten.

Anschlußbeispiele

Anschluß der Spanningsversorgung. Fig. 2

Anschluß an Autoradios mit Cinch-Ausgang .....................Fig. 3

Anschluß an Autoradios mit Lautsprecher-Ausgang. Fig. 4

Lautsprecheranschluss ... Fig. 5

Beim Anschluß über die Cinch- oder Laufsprecherbuchsen des Autoradios muß die Schaltleitung angeschlossen werden. +12V

Regler GAIN

Mit Hilfe des Gain Reglers kann die Eingangsempfindlichkeit der Velocity Endstufe an die Ausgangsspannung Ihres Autoradio-Vorverträkeraus-ganges angepaßt werden.

Der Einstellbereich reicht von 0,3 V bis 8 V.

Bei Anschluß eines Autoradios anderer Hersteller ist die Eingangsempfindlichkeit entsprechend den Herstellerangaben anzupassen.

Bitte bemerken Sie das der Gain Adjust Regler keine Lautstärkeein

stellung ist!

Preamp - INPUT

Vorverträger- Eingang für rechten (right) und linken (left) Kanal. Zu dieser Anschluß verwenden Sie hochwertige Velocity-Chinch / RCA-Kabel.

LP / HP / FULL - Schalter

Selektieren Sie vor der Montage den Crossover Schalter der Endstufe um den Tiefpassfilter (LP), den Hochpassfilter (HP) oder Fullrange (Full) einzustellen. Bei der Position Full wird der volle Frequenzgang am Ausgang benutzt.

Der Einsatz der integrierten Frenzweichen ist vor allen sinnvoll bei Mehrwege- Soundsystemen mit separatem Subwoofer.

Um einen Subwoofer sinnvoll zu betreiben und damit den besten Klang zu erreichen, ist es notwendig diesen frequenzmäßig abzugoppenl um ihm nur die tiefen (Basse) Frenzen zuzuführn.

Um diesen zu tun wahren Sie LP und regeln Sie mit Hilfe des Übergangs-frequenzreglers die obere Frequenz zwischen 40 Hz und 120 Hz. Somit wird jeder Subwoofer optimal abgekoppelt.

Bei der Selection HP kann mit dem zugehörigen Übergangsfrequenzregler dieunte Grenzfrequenz zwischen 40Hz und 250Hz variiert werden.

Zur genauen akustischen Abstimmung der Frenzweiche empfehlen wir Ihnen die Beratung durch einen Velocity Fachhändler.

Die technischen Daten der eingesetzten Lautsprecher müssen bei der Abstimmung der Frequenzwiele unbedingt berücksichtigt werden.

Übergangsfrequenzregler (LP + HP)

Ist über den Crossover Schalter die Freqenzweiche aktiviert (Lowpass oder Highpass), kann mit dem entsprechenden Regler die Übergangs-frequenz des jeweiligen Filters zwischen 40Hz und 250Hz stufenlos eingestellt werden. Bei Fullrange-Betrieb ist dieser Regler ohne Funktion.

Integrierte Sicherungen (FUSE)

Die im Amplifier integrierten Sicherungen (Fuse) schätzen die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherungitte niemals Sicherungen überbrücken oder gegen Typen mit higherem Strom auswechseln.

Betriebsanzeige (POWER / PROTECT)

Grünes Licht: Endstufe an, regulärer Betriebszustand

Rotes Licht: Endstufe ist elektronisch abgeschaltet da Fehlerfall vorliegt.

Änderungen vorbehalten!
