Produkttyp	Audioverstärker
Marke	Blaupunkt
Modell	GTA 2 SPECIAL
Abmessungen (L x B x T)	190 x 56,5 x 260 mm
Gewicht	Nicht angegeben (Schätzung ~1,5 kg)
Stromversorgung	12 V DC (Klemme +12 V, Fahrzeugmasse)
Integrierte Sicherung	Ja (schützt den Verstärker)
RMS-Leistung (Stereo, 4 Ω)	2 x 55 W
RMS-Leistung (Stereo, 2 Ω)	2 x 85 W
Max. Leistung (Stereo, 4 Ω)	2 x 110 W
Max. Leistung (Stereo, 2 Ω)	2 x 170 W
Max. Leistung (Mono, 4 Ω)	1 x 375 W
Frequenzgang	10 Hz - 26 000 Hz
Signal-Rausch-Verhältnis	> 90 dB
Klirrfaktor (RMS)	< 0,05 %
Impedanzstabilität	2 Ω (Stereo), 4 Ω (Mono in Brücke)
Eingangsempfindlichkeit	0,1 - 8 V (einstellbar)
Hochpassfilter (High-Pass)	50 - 250 Hz
Tiefpassfilter (Low-Pass)	50 - 250 Hz
Bassanhebung (Bass Boost)	0 - 12 dB
Audioeingang	Cinch-Anschluss (RCA)
Lautsprecherausgang	Schraubklemmen (2-Kanal, überbrückbar)
Betriebsanzeige	grüne LED (Betrieb) / rote LED (Schutz)
Montage	Im Kofferraum oder unter den Sitzen (trockener und belüfteter Ort)
Garantie	Gemäß Blaupunkt-Bedingungen (Europäische Union)

Häufig gestellte Fragen - GTA 2 SPECIAL BLAUPUNKT

Wie viel Leistung hat der Verstärker GTA 2 SPECIAL?

Die RMS-Leistung beträgt 2 x 55 W in Stereo bei 4 Ohm, 2 x 85 W bei 2 Ohm und in Mono (gebrückt) 1 x 170 W RMS bei 4 Ohm. Die maximale Leistung erreicht 2 x 170 W (Stereo 2 Ohm) und 1 x 375 W (Mono 4 Ohm).

Wie schließe ich den Verstärker an das Autoradio an?

Verwenden Sie RCA-Kabel (Cinch), um den Vorverstärkerausgang des Autoradios mit den Eingängen des Verstärkers zu verbinden. Wenn das Autoradio über einen ISO-Stecker von Blaupunkt verfügt, verwenden Sie einen ISO-Cinch-Adapter (Artikelnr. 7 607 893 093).

Welche Lautsprecherimpedanz kann ich verwenden?

In Stereo unterstützt der Verstärker Lautsprecher mit 2 bis 4 Ohm. Im gebrückten Modus (Mono) beträgt die Mindestimpedanz 4 Ohm, um eine Überhitzung zu vermeiden.

Wie stelle ich die Hochpass- und Tiefpassfilter ein?

Verwenden Sie die Schalter und Potentiometer am Verstärker. Stellen Sie für einen Tiefpassfilter (Low-Pass) 50 bis 250 Hz für Subwoofer ein. Für einen Hochpassfilter (High-Pass) stellen Sie 50 bis 250 Hz für Mittel-/Hochtöner ein.

Was bedeutet die rote Leuchte am Verstärker?

Eine rote Leuchte zeigt einen Schutzstatus der Endstufe an, meist verursacht durch einen Kurzschluss, Überhitzung oder zu geringe Last. Überprüfen Sie die Anschlüsse und die Belüftung.

Wie schließe ich den Verstärker im gebrückten Modus (Mono) an?

Verbinden Sie den Lautsprecher zwischen dem positiven Anschluss des linken Kanals und dem negativen Anschluss des rechten Kanals (oder umgekehrt gemäß Schaltplan). Stellen Sie sicher, dass die Impedanz nicht unter 4 Ohm liegt.

Wie stelle ich die Verstärkung (Eingangsempfindlichkeit) ein?

Drehen Sie das Gain-Potentiometer (GAIN), um die Empfindlichkeit (0,1 bis 8 V) an die Ausgangsspannung des Autoradios anzupassen. Erhöhen Sie schrittweise, bis die gewünschte Lautstärke ohne Verzerrung erreicht ist.

Welcher Kabelquerschnitt für die Stromversorgung wird empfohlen?

Der Mindestquerschnitt der +12 V- und Massekabel beträgt 6 mm². Verwenden Sie hochwertige Kabel und platzieren Sie eine Sicherung innerhalb von 30 cm der Batterie.

Kann ich den Verstärker im Kofferraum installieren?

Ja, der Ort sollte trocken und gut belüftet sein, um Überhitzung zu vermeiden. Befestigen Sie den Verstärker fest und beachten Sie die Sicherheitshinweise (nicht auf beweglichen Oberflächen montieren).

Wie pflege ich den Verstärker?

Reinigen Sie das Gerät mit einem trockenen, weichen Tuch. Überprüfen Sie regelmäßig die Anschlüsse und Sicherungen. Bei Problemen wenden Sie sich an einen Blaupunkt-Fachmann.

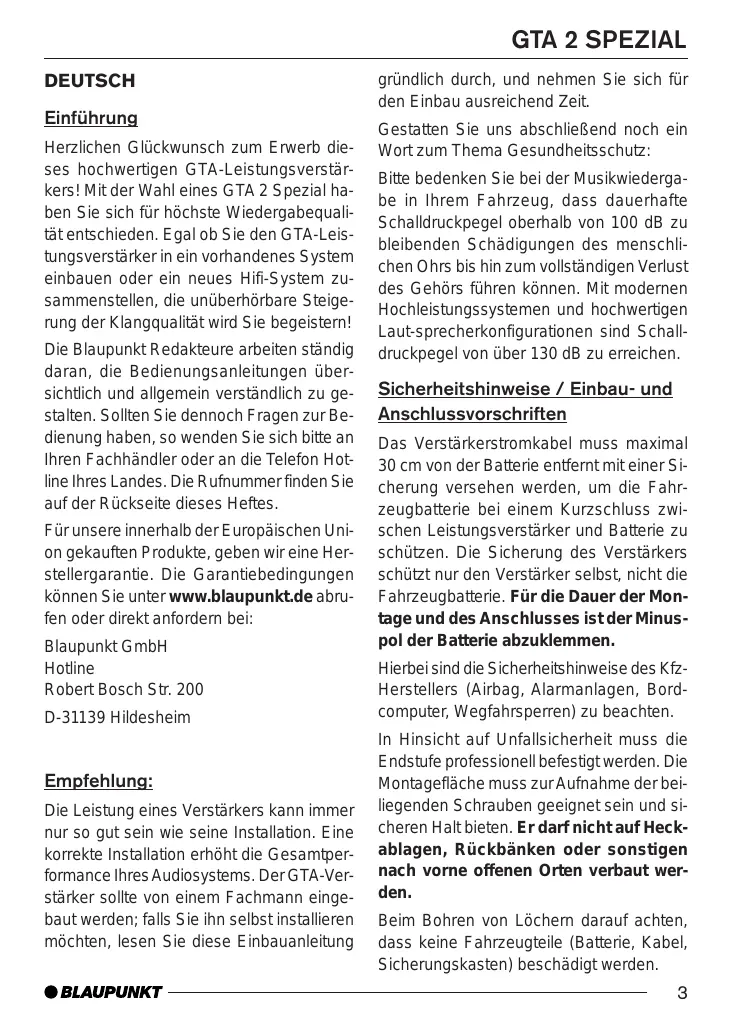

BEDIENUNGSANLEITUNG GTA 2 SPECIAL BLAUPUNKT

Herzlichen Glückwunsch zum Erwerb ceses hochwertigen GTA-Leistungsverträkers! Mit der Wahl eines GTA 2 Spezial haben Sie sich für höchste Wiedergabequalität entschieden. Egal ob Sie den GTA-Leistungsverträker in ein vorhandenes System einbauen oder ein neues Hifi-System zusammenstellen, die unüberhorbare Steigerung der Klangqualität wird Sie begeistern!

Die Blaupunkt Redakteure arbeiten ständig daran, die Bedienungsanleitungen übersichtlich und allgemein verständlich zu gestalten. Sollen Sie dennoch Fragen zur Bedienung haben, so wenden Sie sichitte an ihren Fachhändler oder an die Telefon Hotline Ihres Landes. Die Rufnummer finden Sie auf der Rückseite dieseres Heftes.

Für unsere innerhalb der Europäischen Union gekauften Produkte, geben wir eine Herstellergarantie. Die Garantiebedingungen können Sie unter www.blaupunkt.de abrufen oder direkt anfordern bei:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Empfehlung:

Die Leistung eines Verstärkers kann immer nur so gut sein wie seine Installation. Eine korrekte Installation erhöht die Gesamtperformance Ihres Audiosystems. Der GTA-Verstärker sollte von einem Fachmann eingebaut werden; falls Sieihn selbst installieren möchten, lesen Sie diese Einbauanleitung

grundlich durch, undnehmen Sie sich furden Einbau ausreichend Zeit.

Gestatten Sie uns abschreiben noch ein Wort zum Thema Gesundheitsschutz:

Bitte bedenken Sie bei der Musikwiedergabe in Ihr dem Fahrzeug, dass dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohrs bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungssystemen und hochwertigen Laut-sprecherkconfigurationen sind Schalldruckpegel von über 130 dB zu erreichen.

Sicherheitshinweise / Einbau- und Anschlussvorschriften

Das Veränderkstromkabel muss maximal 30 cm von der Batterie entfernt mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluss zwischen Leistungsveränderer und Batterie zu schätzen. Die Sicherung des Veränderkers schützt nur den Veränderer selbst, nicht die Fahrzeugbatterie. Für die Dauer der Montage und des Anschlusses ist der Minusspol der Batterie abzuklemen.

Hierbei sind die Sicherheitshinweise des Kfz-Herstellers (Airbag, Alarmanlagen, Bordcomputer, Wegfahrsperen) zu beachten.

In Hinsicht auf Unfallsicherheit muss die Endstufe professionell befestigt werden. Die Montagefläche muss zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten. Er darf nicht auf Heckablagen, Rückbängen oder sonstigen nach vorne offenen Orten verbaut werden.

Beim Bohren von Lochtern darauf auf achtendass keine Fahrzeugteile (Batterie, Kabel, Sicherungskasten) beschädigt werden.

Bei der Auswahldes Einbauortes sollte eine trockene Stelle ausgewaht werden, die ausreichende Luftzirkulation fur die Kuhlung des Verstärkers gewährleistet. An scharfkantigen Lochern Kabeldurchführungen verwenden. Laatsprecher mit 2-4 Ω Impedanz verwenden (siehe Tabelle bzw. Einbauzeichnung). Max. Belastbarkeit (Musikleistung) beachten. Laatsprecher nicht an Masse anschlieben, nur die bezeichneten Klemmen verwenden. Der Querschnitt des Plus und Minuskabels darf 6mm^2 nicht untersreiben.

Amplifier GTA 2 Spezial

Der Amplifier eignet sich zum Anschluss an Autoradios mit Cinch-Anschluss.

Für den Anschluss an Autoradios mit ISO-Anschluss Blaupunkt ISO-Cinch Adapter verwenden (7 607 893 093 oder 7 607 855 094).

Einsatzmöglichkeiten und Lautsprecheranschluss:

Stereo-Mode Max Power Fig. 4, 5	2 x 110 Watt / 4 Ω
Mono-Mode Max Power Fig. 6	1 x 375 Watt / 4 Ω
Stereo-Mode Max Power Fig. 4, 5	2 x 170 Watt / 2 Ω
Stereo-Mode RMS Power Fig. 4, 5	2 x 55 Watt / 4 Ω
Mono-Mode RMS Power Fig. 6	1 x 170 Watt / 4 Ω

Stereo-Mode RMS Power Fig. 4, 5	2 x 85 Watt / 2 Ω
Frequenzgang	10 Hz - 26.000 Hz
Signal-Rauschabstand	>90 dB
Klirrfaktor (RMS)	<0,05%
Stabilität	2 Ω
Eingangsemfpfindlichkeit	0,1 - 8 V
Tiefpassfilter (Low Pass)	50-250 Hz
Hochpassfilter (High Pass)	80 Hz
Bass Boost	0 bis +12 dB
Abmessungen
B × H × T (mm)	190 x 56,5 x 260

Plus-/Minus-Anschluss

Wir empfehlen einen Mindestquerschnitt von 6mm^2 . Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschlieben. An scharfkantigen Lochern Kabeldurchführungen verwenden. Handelsübliche Minuskabel an einen störfreien Massepunkt (Karosserieschraube, Karosserieblech) sichere anschrauben (nicht am Minusspol der Batterie). Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten.

Integrierte Sicherungen (Fuse)

Die im Amplifier integrierten Sicherungen (Fuse) schützen die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherungitte niemals Sicherungen überbrücken oder gegen Typen mit hoherem Strom auswechseln.

Anschlussbeispiele

Anschluss der Spanningsversorgung	Fig. 2
Anschluss an Autoradios mit Cinch-Ausgang	Fig. 3
Lautsprecheranschlüsse	Fig. 4/5/6

Remote- Anschluss des Verständerkers mit schaltbarer +12V Spanningsquelle verbinden.

Auf diese Weise kann der Verstärker über den Ein-/Ausschalter des Radiogerats ein- und ausgeschaltet werden.

Level Regler

Mit Hilfe des Level Reglers kann die Eingangsempfindlichkeit der Endstufe an die Ausgangsspannung Ihres Autoradio-Vorverstärkerausganges angepasst werden.

Der Einstellbereich reicht von 0,1 V bis 8 V. Bei Anschluss eines Autoradios anderer Hersteller ist die Eingangsempfindlichkeit entsprechend den Herstellerangaben anzupassen.

Hierzu noch eineige wichtige Erläuterungen:

Durch Drehen des Reglers im Uhrzeiger-sinn erhöht sich die Eingangsempfindlich-keit des Verstärkers und damit auch die Lautstärke. Es handelt sich jedoch nicht um eine Lautstärkeregelung; in der Endposition laßt sich keine höhere Verstärkerleistung erziellen, auch wenn sich dies zunachst so an-hört. Das System steigert lediglich Schneller die Lautstärke, wenn die Lautstärkeregelung des Radiogerätes aufgedreht wird.

Lautsprecheranschluss

(Falls der Veränder in Brücke geschäftet werden soll, an dieser Stelle direkt mit dem Abschnitt „Überbrachte Laufsprecheranschluss" fortfahren).

Wie bei jeder Audiokomponente ist die korrekte Polung von Verstärker und Lautsprechern von essentieller Bedeutung für eine gute Basswiedergabe. Deshalb ist bei den Anschlüssen darauf zu achten, dass der positive (+) Anschluss des Verstärkers mit dem positiven Anschluss (+) des Lautsprechers verbunden wird; entsprechendes gilt für die negativen (-) Anschlüsse. Außendem muss der linke Verstärkerkanal mit dem linken Lautsprecher und der rechte Verstärkerkanal mit dem rechten Lautsprecher verbunden werden.

Überbrachte Laufsprecheranschluss

Der GTA-Verträger kann für eine Monokonfiguration auch in Brücke geschaltet werden. Auf diese Weise kann der Verträger für einen oder mehrere Subwoofer bzw. einen Mitteltöner verwendet werden. In dieser Konfiguration addiert der Verträger den rechten und linken Kanal zu einem Einkanalausgang (Monoausgang).

Hinweis:

Der Veränderkann die rechte und linke Signalinformation nur dann addieren, wenn sowohl der rechte als auch der linke RCA-Anschluss vorgenommen wurde.

Achtung:

In Brückenschaltung muss die Verstärkerlast 4 Ohm oderHigherbetragen. Einiedrigere Last fuhrt zu einer Überhitzungoder Abschaltung des Verstärkers und kann dauerhafte Schäden verursachen.

Art und Bereich der Frequenzübergänge einstellen

Beim GTA 2 Spezial kann die Art des Frequenzübergangs (d. h., "Low-Pass" oder, HiPass") und die gewünschte Einstiegsfrequenz eingestellt werden. Wenn beispielse weise ein Subwoofer- Paar angeschlossen werden soll, sind die abgebildeten, LowPass"-Einstellungen erforderlich (Fig. 3). Die Einstiegsfrequenz ist abhängig vom Frequenzbereich der Laatsprecher (siehe empfohlener Frequenzbereich der Laatsprecher).

"High-Pass"

Bei der Einstellung von 80Hz hat der Verstrekker einen Frequenzbereich von 80Hz bis 26.000Hz .

"Low- Pass"- Frequenzregelung

Dieser Regler ist aktiv, wenn sich der Schalter in der Position „Low-Pass“ befindet, und erfolgt die Einstellung der gewünschten Einstiegsfrequenz.

Beispiel: Bei einer Einstellung von 150 Hz hat der Veränder einen Frequenzbereich von 10 Hz bis 150 Hz.

Bass Boost

Mit Hilfe des Bass Boost Reglers kann die Basswiedergabe des Verstärkers eingestellt werden. Der Einstellbereich reicht von 0 dB bis +12 dB.

Betriebsanzeige (POWER / PROTECTION)

Grünes Licht:

Endstufe an, regulärer Betriebszustand.

Rotes Licht:

Endstufe ist elektronisch abgeschaltet da Fehlerfall vorliegt.

Recycling und Entsorgung

Unser Produkt wurde aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführht wer

den können. Alprodukte müssen getrennt vom Hausmull gesammelt werden.itte nutzen Sie zur Entsorgung des Produktes die zur Verfugung stehenden Rückgabe- und Sammelsysteme.

Änderungen vorbehalten!
