MANUALE UTENTE GTA 2 SPECIAL BLAUPUNKT

ITALIANO Introduzione Congratulazioni! Avete scelto un amplificatore GTA eccezionale. L‘acquisto di un amplificatore GTA 2 Spezial garantisce una riproduzione sonora di altissima qualità. Inserito in un sistema già esistente o in un nuovo sistema hi-fi - Lei, gentile cliente, sarà comunque convinto del netto miglioramento della qualità del suono del suo impianto! I redattori dei testi delle istruzioni d’uso dei prodotti Blaupunkt si premurano continuamente a rendere queste istruzioni quanto più semplici e quanto più comprensibili possibile. Se doveste avere lo stesso bisogno di chiarimenti in merito all’impiego dell’apparecchio, vi preghiamo di rivolgervi al vostro negoziante specializzato oppure di telefonare alla linea diretta di assistenza del vostro paese (hotline). I numeri dei servizi di assistenza sono riportati sul retro del presente opuscolo. Per i prodotti acquistati nell’ambito dell’Unione Europea concediamo una garanzia di produttore. Le condizioni di garanzia potete richiamarle all’indirizzo Internet www.blaupunkt.de oppure anche richiederle direttamente a noi: Blaupunkt GmbH Hotline Robert Bosch Str. 200 D-31139 Hildesheim

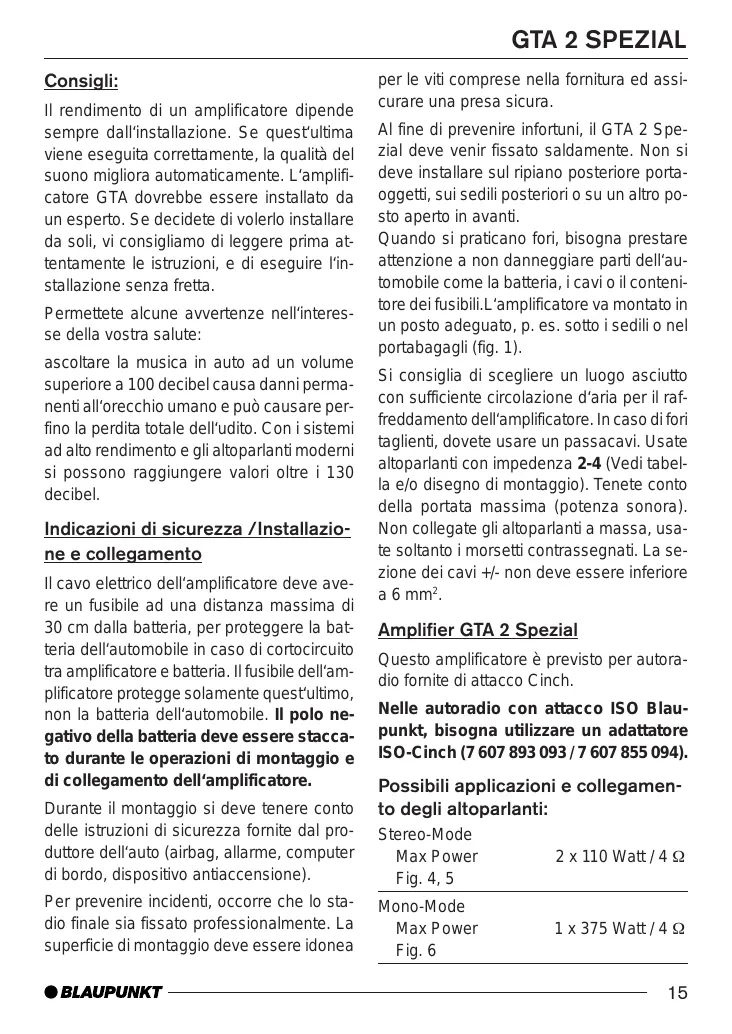

GTA 2 SPEZIAL Consigli: Il rendimento di un amplificatore dipende sempre dall‘installazione. Se quest‘ultima viene eseguita correttamente, la qualità del suono migliora automaticamente. L‘amplificatore GTA dovrebbe essere installato da un esperto. Se decidete di volerlo installare da soli, vi consigliamo di leggere prima attentamente le istruzioni, e di eseguire l‘installazione senza fretta. Permettete alcune avvertenze nell‘interesse della vostra salute: ascoltare la musica in auto ad un volume superiore a 100 decibel causa danni permanenti all‘orecchio umano e può causare perfino la perdita totale dell‘udito. Con i sistemi ad alto rendimento e gli altoparlanti moderni si possono raggiungere valori oltre i 130 decibel.

Indicazioni di sicurezza /Installazione e collegamento Il cavo elettrico dell‘amplificatore deve avere un fusibile ad una distanza massima di 30 cm dalla batteria, per proteggere la batteria dell‘automobile in caso di cortocircuito tra amplificatore e batteria. Il fusibile dell‘amplificatore protegge solamente quest‘ultimo, non la batteria dell‘automobile. Il polo negativo della batteria deve essere staccato durante le operazioni di montaggio e di collegamento dell‘amplificatore. Durante il montaggio si deve tenere conto delle istruzioni di sicurezza fornite dal produttore dell‘auto (airbag, allarme, computer di bordo, dispositivo antiaccensione). Per prevenire incidenti, occorre che lo stadio finale sia fissato professionalmente. La superficie di montaggio deve essere idonea

per le viti comprese nella fornitura ed assicurare una presa sicura. Al fine di prevenire infortuni, il GTA 2 Spezial deve venir fissato saldamente. Non si deve installare sul ripiano posteriore portaoggetti, sui sedili posteriori o su un altro posto aperto in avanti. Quando si praticano fori, bisogna prestare attenzione a non danneggiare parti dell‘automobile come la batteria, i cavi o il contenitore dei fusibili.L‘amplificatore va montato in un posto adeguato, p. es. sotto i sedili o nel portabagagli (fig. 1). Si consiglia di scegliere un luogo asciutto con sufficiente circolazione d‘aria per il raffreddamento dell‘amplificatore. In caso di fori taglienti, dovete usare un passacavi. Usate altoparlanti con impedenza 2-4 (Vedi tabella e/o disegno di montaggio). Tenete conto della portata massima (potenza sonora). Non collegate gli altoparlanti a massa, usate soltanto i morsetti contrassegnati. La sezione dei cavi +/- non deve essere inferiore a 6 mm2.

Amplifier GTA 2 Spezial Questo amplificatore è previsto per autoradio fornite di attacco Cinch. Nelle autoradio con attacco ISO Blaupunkt, bisogna utilizzare un adattatore ISO-Cinch (7 607 893 093 / 7 607 855 094).

Possibili applicazioni e collegamento degli altoparlanti: Stereo-Mode Max Power Fig. 4, 5

> 90 dB Fattore di distorsione (RMS)

Sensibilità d‘ingresso Filtre passa basso (Low Pass) Filtre passa alto (High Pass) Bass Boost Dimensioni L x A x P (mm)

2Ω 0,1 - 8 V 50-250 Hz 80 Hz 0-12 dB 190 x 56,5 x 260

Attacco +/Consigliamo una sezione minima di 6 mm2. I cavi (+), reperibili in commercio, vanno posati fino alla batteria e allacciati ai portafusibili. Nel caso di fori taglienti, usate dei passacavi. I cavi (-), anch‘essi reperibili in commercio, vanno avvitati saldamente a un punto di contatto di massa, esente da disturbi, quali viti o il metallo della carrozzeria (non al polo negativo della batteria!). I punti di contatto vanno denudati, raschiando, e lubrificati con grafite.

Esempi di allacciamento Attacco tensione d‘alimentazione

Rapporto frusciosegnale Stabilità

I fusibili integrati nell‘amplificatore (Fuse) proteggono lo stadio finale e l‘intero sistema elettrico in caso di guasto. Quando si cambiano i fusibili, siete pregati di non shuntare mai i fusibili né di sostituirli con tipi per tensioni più alte.

Collegamento di autoradio con uscita cinch Attacchi per altoparlanti

fig. 2 fig. 3 fig. 4/5/6

+12V L‘attacco remote dell‘amplificatore va connesso con una fonte di tensione commutabile da +12 V. In questo modo si può spegnere ed accendere l‘amplificatore con l‘interruttore On/Off della radio.

Regolatore Gain Con questo regolatore si può adattare la sensibilità d‘ingresso dello stadio finale alla tensione d‘uscita del preamplificatore della vostra autoradio. L‘ambito di questo regolatore va da 0,1 V a 8 V. Per collegare un modello di un altro fabbricante, bisogna adattare la sensibilità d‘ingresso riportandosi alle istruzioni del fabbricante in questione.

GTA 2 SPEZIAL Ancora qualche informazione importante sul regolatore: spostando il regolatore in senso orario si amplifica la sensibilità d‘ingresso dell’amplificatore e così anche il volume. Non si tratta, però, di un regolatore di volume; nella posizione finale infatti non si può ottenere un volume maggiore anche se inizialmente l‘impressione è diversa. Il sistema aumenta di volume più velocemente solamente quando il regolatore di volume della radio è aperto.

Attacchi per altoparlanti (Se l‘amplificatore dovesse funzionare con una connessione a ponte si consiglia di saltare questo passaggio e di passare direttamente al paragrafo “Connessioni a ponte per altoparlanti”.) Come vale per tutti i componenti audio, anche in questo caso la polarizzazione dell’amplificatore e degli altoparlanti è essenziale per la qualità dei bassi. Perciò è molto importante allacciare l‘attacco (+) dell‘amplificatore con l’attacco (+) dell‘altoparlante. La stessa regola vale per gli attacchi (-). Inoltre il canale sinistro dell‘amplificatore va collegato con l‘altoparlante sinistro, mentre il canale destro con l‘altoparlante destro.

Connessioni a ponte per altoparlanti L‘amplificatore GTA può essere shuntato per funzionare pure in modalità mono. Così è possibile utilizzare l‘amplificatore per uno o più subwoofer, nonché per un altoparlante per toni medi. In questo caso l‘amplificatore riunisce i canali di destra e di sinistra in un unico canale d‘uscita (uscita mono).

Nota: l‘amplificatore può riunire i due canali solo se sono stati effettuati gli attacchi RCA destro e sinistro.

Attenzione: Nel caso di una connessione a ponte, il carico d‘amplificazione non deve essere inferiore a 4 ohm. Un carico minore provoca un surriscaldamento o spegnimento dell´amplificatore e può provocare danni permanenti.

Regolazione della modalità e della zona dei passaggi di frequenza Con questo modello si può regolare la modalità di passaggio della frequenza (cioè Low-pass o High-pass) nonché la frequenza d‘accesso desiderata. Se si vuole allacciare una coppia di Subwoofer, bisogna eseguire le regolazioni Low-pass rappresentate in (fig. 3). La frequenza d‘accesso dipende dalla gamma di frequenze degli altoparlanti (vedi gamma di frequenze consigliata per altoparlanti).

Regolazione delle frequenze Highpass Se si regola su 80 Hz , l‘amplificatore avrà una gamma di frequenze da 80 Hz a 26.000 Hz.

Regolazione delle frequenze Lowpass Questo regolatore, attivo quando l‘interruttore si trova in posizione “Low-pass”, permette di regolare la frequenza d‘accesso desiderata. Esempio: se si regola su 150 Hz, l‘amplificatore avrà una gamma di frequenze da 10 Hz a 150 Hz.

GTA 2 SPEZIAL Bass Boost

NEDERLANDS Con il regolatore Bass Boost Reglers si può impostare la riproduzione dei bassi dell’amplificatore. Il campo di regolazione va da 0 dB fino a +12 dB.

Spia indicatrice di stato (POWER / PROTECTION) Luce verde: amplificatore di potenza in funzione, stato normale. Luce rossa: disinserzione elettronica dell‘amplificatore di potenza a seguito di guasto.

Riciclaggio e smaltimento Per la produzione del nostro prodotto sono stati impiegati materiali che si possono smaltire con rispetto dell’ambiente e inserire in un riciclaggio in corrispondenza del loro contenuto. I prodotti di scarto industriale si devono raccogliere separatamente e non assieme alla normale immondizia. Per lo smaltimento del prodotto servitevi per favore degli appositi sistemi di restituzione e raccolta.

Modifiche riservate!
