MANUALE UTENTE VELOCITY VPA 2140 PRO BLAUPUNKT
Concediamo una garanzia del produttore per gli apparecchi acquistati in uno dei Paesi dell'Unione Europea. Le condizioni di garanzia possono essere richiamate sul situ www.blaupunkt.de oppure richieste direttamente al segunte indirizzo:
Blaupunkt GmbH
Hotline
Robert-Bosch-Str. 200
D-31139 Hildesheim

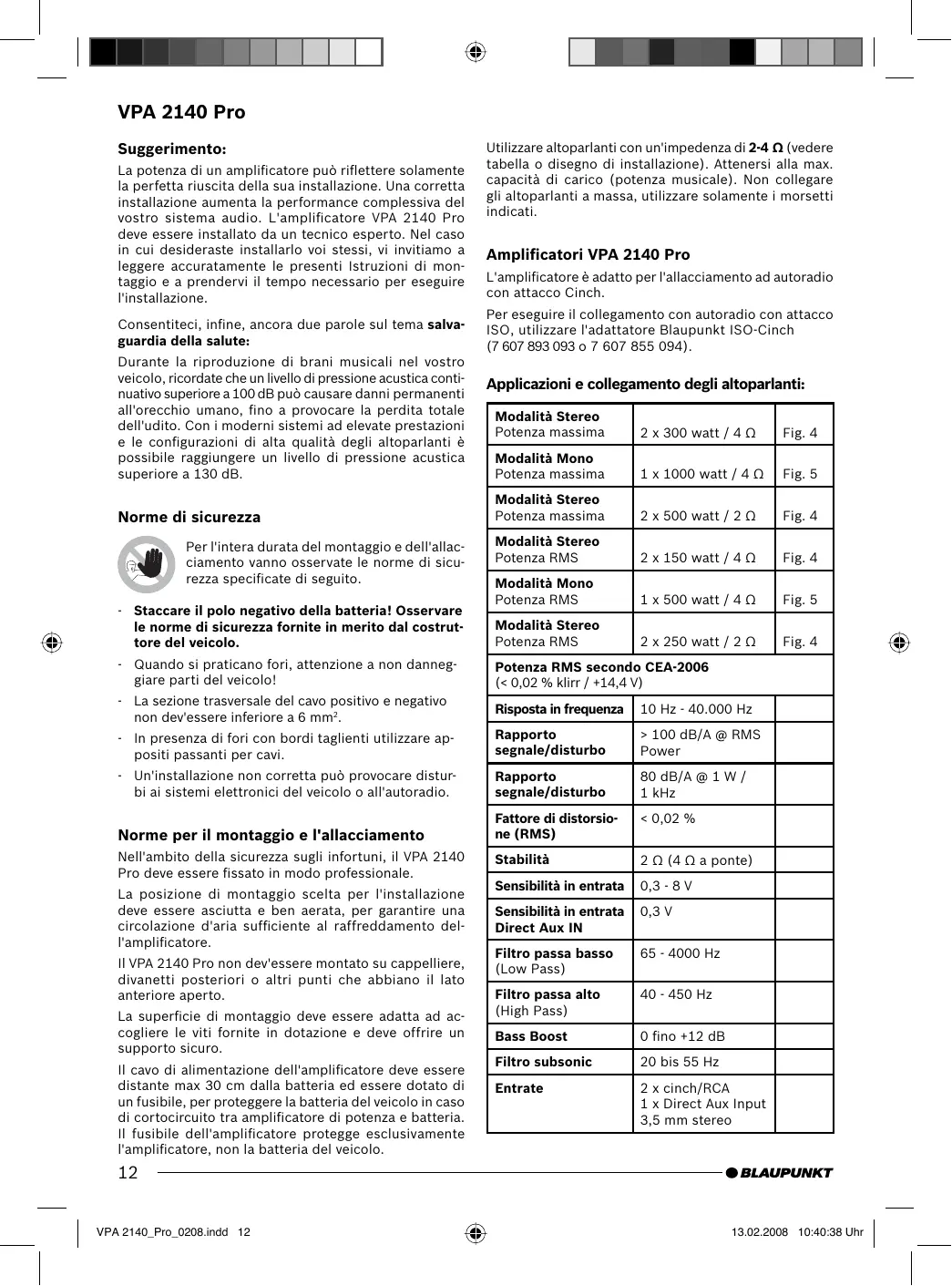

Suggerimento:
La potenza di un amplificatore più riflettere solamente la perfetta riuscita della sua installation. Una corretta installatione augente la performance complessiva del vostro sistema audio. L'amplificatore VPA 2140 Pro deve essere installato da un technician esperto. Nel caso in cui desideraste installer lo voi stessi, vi invitiamo a leggere accuramente le presenti Istruzioni di montaggio e a prendervi il tempo necessario per eseguire l'installazione.
Consentiteci, infine, ancora due parole sul tema salvaguardia della salute:
Durante la riproduzione di brani musicali nel vostro veicolo, ricordate che un livello di pressione acustica continuativo superiore a 100 dB più causare danni permanenti all'orecchio umano, fino a provocare la perdita totale dell'udito. Con i moderni sistemi ad elevate prestazioni e le configurazioni di alta qualità degli altoparlanti è possibile raggiungere un livello di pressione acustica superiore a 130 dB.
Norme di sicurezza

Per l'intera durata del montaggio e dell'allacciamento vanno osservate le norme di sicurezza specificate di seguito.
- Staccare il polo negativo della batteria! Osservare le norme di sicurezza fornite in merito dal costrutore del veicolo.
- Quando si praticano fori, attenzione a non danneggiare parti del veicolo!
- La sezione trasversale del cavo positivo e negativo non dev'essere inferiore a 6mm^2
- In presenza di fori con bordi taglienti utilizzare appositi passanti per cavi.
- Un'installazione non corretta può provocare disturbi ai sistemi elettronici del veicolo o all'autoradio.
Norme per il montaggio e l'allacciamento
Nell'ambito della sicurezza sugli infortuni, il VPA 2140 Pro delve essere fissato in modo professionale.
La posizione di montaggio scelta per l'installazione deevaessereasciuttaeben aerata,per garantireuna circolazione d'aria sufficiente al raffreddamento dell' amplificatore.
Il VPA 2140 Pro non dev'essere montato su cappelliere, divanetti posteriori o altri punti che abbiano il lato anteriore aperto.
La superficie di montaggio deve essere adatta ad accogliere le viti fornite in dotazione e deve offrir un supporto sicuro.
Il cavo di alimentazione dell'amplificatore deve essere distante max 30 cm alla batteria ed essere dotato di un fusibile, per proteggere la batteria del veicolo in caso di cortocircuito tra amplificatore di potenza e batteria. Il fusibile dell'amplificatore protege escludamente l'amplificatore, non la batteria del veicolo.
Utilizzato altoparanti con un'impedenza di 2-4 Ω (vedere tabella o disegno di installatione). Attenersi alla max. capacità di carico (potenza musicale). Non collegare gli altoparanti a massa, utilizzato solamente i morsetti indicati.
Amplificatori VPA 2140 Pro
L'amplificatore è adatto per l'allciamento ad autoradio con attacco Cinch.
Per eseguire il collegamento con autoradio con attacco ISO,utilizzare l'adattatore Blaupunkt ISO-Cinch (7 607 893 093 o 7 607 855 094).
Applicazioni e collegamento degli altoparlanti:
| Modalità Stereo Potenza massima | 2 x 300 watt / 4 Ω | Fig. 4 |
| Modalità Mono Potenza massima | 1 x 1000 watt / 4 Ω | Fig. 5 |
| Modalità Stereo Potenza massima | 2 x 500 watt / 2 Ω | Fig. 4 |
| Modalità Stereo Potenza RMS | 2 x 150 watt / 4 Ω | Fig. 4 |
| Modalità Mono Potenza RMS | 1 x 500 watt / 4 Ω | Fig. 5 |
| Modalità Stereo Potenza RMS | 2 x 250 watt / 2 Ω | Fig. 4 |
| Potenza RMS secondo CEA-2006 (< 0,02 % klrr / +14,4 V) | ||
| Risposta in frequenza | 10 Hz - 40.000 Hz | |
| Rapporto segnale/disturbo | > 100 dB/A @ RMS Power | |
| Rapporto segnale/disturbo | 80 dB/A @ 1 W / 1 kHz | |
| Fattore di distorsio-ne (RMS) | < 0,02 % | |
| Stabilità | 2 Ω (4 Ω a ponte) | |
| Sensibilità in entrata | 0,3 - 8 V | |
| Sensibilità in entrata Direct Aux IN | 0,3 V | |
| Filtro passa basso (Low Pass) | 65 - 4000 Hz | |
| Filtro passa alto (High Pass) | 40 - 450 Hz | |
| Bass Boost | 0 fino +12 dB | |
| Filtro subsonic | 20 bis 55 Hz | |
| Entrate | 2 x cinch/RCA 1 x Direct Aux Input 3,5 mm stereo | |
| Uscite | 2 x altoparlante 2 x RCA | |
| Dimensioni L x H x P (mm) | 476 x 54 x 260 | |
| L x H x P (") | 18.8 x 2.2 x 10.2 | |
Attacco Più / Meno
- La sezione trasversale del cavo positivo e negativo non dev'essere inferiore a 6mm^2
- Posare i cavi positivi per la batteria comunamente reperibili in commercio e collegarli mediante un portafusabile.
- In presenza di fori con bordi taglienti, utilizzare appositi passanti per cavi.
- Collegare in modo sicuro i cavi negativi comunamente reperibili in commercio ad un punto di massa privo di disturbi (vite della carrozzeria, lamiera della carrozzeria), ma non al polo negativo della batteria.
- Raschiare la superficie di contatto del punto di massa, fino a farla diventare lucida ed ingrassare con grasso a base di grafite.
Fusibili integrati (FUSE)
I fusibili integrati nelle amplificatore (FUSE) protegono lo stadio finale e l'interoistema elettrico in caso di guasto. In caso di utilizzo di un fusibile di riserva, non bypassare mai i fusibili né sostituirli con altri ampe-raggio maggiore.
Esempi di collegamento
Collegamento dell'alimentazione di tensione.. Fig.2
Collegamento all'autoradio con attacco Cinch .Fig.3
Collegamenti degli altoparlanti .Fig. 4/5
LPL REMOTE Fig.6
Direct Aux Input.. Fig. 7
+12V
L'attacco remote dell'amplificatore va connesso con una fonte di tensione commutabile da +12V
In quello modo si cui spagnere ed accendere l'amplificatore con l'interruttore On/Off della radio.
Attacchi per input Direct Aux
Rendono possibili connessioni all'autoradio in assenza di entrare AUX, o quando queste sono gi occupate
Potete qui connettere varie fonti esterne NF, p. es. unlettore MP3 e unsystema Mobile Navigation, direttamente con spinotto jack da 3,5 mm,a
vostra scelta sull'entrata di input Direct Aux. Si possono ascoltare contemporaneamente tutte le fonti di segnale ed il loro volume si regola sui singoli apparecchi.
Nota:
Quando si eseguono montaggio e connessione,
tutte le fonti NF devono essere commutate su OFF!
Montaggio con cavo dotato di spinotto jack
Per la connessione impiegate por favore il nostro cavo lungo 5 m, dotato di spinotto jack, con No. d'ordinazione 7 607 001 525.
Dettaglio particolare: il cavo è dotato di un interruttore ON/OFF.
Interrupttore su OFF ()
Posizione per montaggio e smontaggio, o nel caso in cui non è connessa nessuna fonte NF esterna.
Interrupttore su ON (I / II):
Posizione da scegliere soltanto con fonte esterna NF connessa.
Attenzione:
Quando eseguite la connessione, regolate sempre il volume al minimo e disinserite l'amplificatore.
Regolatore di livello
Con l'ausilio del regolatore di livello è possible adeguare la sensibilità di ingresso dello stadio finale alla tensione di uscita della vostra autoradio-uscita preamplificatore.
Il range di regolazione è compreso tra 0,3 V e 8 V.
In caso di collegamento di un'autoradio di un altre produttore, la sensibilità di ingresso dovrè essere regolata in conformità alle includazioni del produttore stesso.
A Anything proposito, alla in cui importanti chiarrimenti:
Ruotando il regolatore in senso orario, si aumento la sensibilità di ingresso dell'amplificatore e di consegenzaanche il volume. Non si tratta tuttavia di una regolazione del volume; nella posizione finale non è possibile otteneruna magiore potenza dell'amplificatore,anche se in un primo momento si può essere esta impressione. Ilsystema augmenteda solo più rapidamente il volume se la regolazione del volume dell'autoradio viene portata al massimo.
Collegamenti degli altoparlanti
(Nel caso in cui l'amplificatore debba essere ponticellato, procedere a quello punto direttamente con la sezione "Collegamenti degli altoparlanti ponticellati").
Come per ciascun componente audio, la corretta polarizzazione elettrica dell'amplificatore e degli altoparlanti è essenziale per una buona riproduzione dei bassi. Pertanto, durante l'esecuzione dei collegamenti ci si deve accertare che il polo positivo (+) dell'amplificatore venga collegato con il polo positivo (+) dell'altoparlante;
VPA 2140 Pro
lo stesso vale per i collegamenti negativi (-). Inoltre, il canale sinistro dell'amplificatore dev'essere collegato con l'altoparlante sinistro ed il canale destro con l'altoparlante destro.
Collegamenti degli altoparlanti ponticellati
L'amplificatore VPA 2140 Pro più essere impostato per una monoconfigurazioneanche se ponticellato.In quello modo, è possibleutilizzare l'amplificatoreper un o più subwoofer o un mid-range.In questa configurazione, l'amplificatoreaggiunge il canale destro e sinistro ad un'uscita acanale singolo (monouscita).
Nota:
L'amplificatore può aggiungere l'informazione relativa al segnale destro e sinistro solo se sua il collegamento RCA destro, sia il sinistro sono stati eseguiti.
Attenzione:
In caso di collegamento a ponte, il carico dell'amplificatore dev'essere pari a 4 Ohm o superiore. Un carico inferiore cui causare un surriscaldamento o un disinserimento dell'amplificatore e provocare danni permanenti.
Telecomando via cavo
Il telecomando via cavo fornito in dotazione permette di adattare il livello dei bassi comodamente alla posizione di seduta.
Impostazione del tipo e del range delle transizioni di frequenza
Con il VPA 2140 Pro è possibile impostare il tipo ed il range delle transizioni di frequenza (cioè "LOW PASS" o "HI PASS") e la frequenza di entrata desiderata. Se, ad esempio, dev'essere collegata una coppiia di subwoofer, saranno necessarie le impostazioni "LOW PASS" rappresentate (Fig. 3a). La frequenza di entrata è subordinata al range di frequenza dell'altoparlante (vedere range di frequenza raccomandato dell'altoparlante).
CROSSOVER SELECTOR
Prima dell'installazione, selezionare l'interruttore CROSSOVER (SELECTOR) dello stadio finale per impostare il filtrato passa basso (LP), il filtrato passa alto (HP) o l'intero range (OFF). Nella posizione OFFiene utilizzata l'intera risposta in frequenza dell'amplificatore.
"HIGH PASS" (HP)
Questo regolatore è attivo se l'interruttore CROSSOVER si trova in posizione HP (HIGH PASS)
Impostando 250Hz , l'amplificatore ha un range di frequenza compreso tra 250Hz e 40.000Hz
"LOW PASS" (LP) - Regolazione di frequenza
Questo regolatore è attivo se l'interruttore CROSSOVER si trova in posizione LP (LOW PASS) e consente di impostare la Frequenza di entrata desiderata.
Con un'impostazione di 150Hz , l'amplificatore ha un range di frequenza compreso tra 10Hz e 150Hz
BASS BOOST
Con l'ausilio del regolatore BASS BOOST è possibile impostare la riproduzione dei bassi dell'amplificatore.
Il range di regolazione va da 0 dB a +12 dB.
SUB SONIC
Il filtro Sub Sonic serve al funzionamento dell'amplificatore quando è collegato il subwoofer. Puo essere attivato per protegge il subwoofer dal sovraccarico meccanico esercitato dalle frequenze basse al di fuori del Campo di udibilità.
Indicatore d'esercizio (POWER / PROTECT)
Luce blu:
stadio finale on, condizione d'esercizio regolare
Luce rossa:
lo stadio finale è stato elettronicamente disattivato, poché sussiste il rischio di erre.
Riciclaggio e smaltimento

Per lo smaltimento del prodotto,utilizzare i sistemi di restituzione e raccolta disponibili.
Con riserva di modifiche
