Tipo di prodotto	Amplificatore audio a 4 canali
Marca	BLAUPUNKT
Modello	GTA 450
Potenza max (Modalità Quad)	4 x 100 W / 4 Ω o 4 x 160 W / 2 Ω
Potenza max (Modalità Stereo)	2 x 320 W / 4 Ω
Potenza RMS (Modalità Quad)	4 x 50 W / 4 Ω o 4 x 80 W / 2 Ω
Potenza RMS (Modalità Stereo)	2 x 160 W / 4 Ω
Risposta in frequenza	10 Hz – 30.000 Hz
Rapporto segnale/rumore	> 90 dB
Stabilità d'impedenza	2 Ω
Dimensioni (L x A x P)	332 x 49,5 x 232 mm
Alimentazione	12 V CC (batteria veicolo)
Sensibilità d'ingresso	0,1 – 8 V
Filtro passa-basso (Low Pass)	40 – 450 Hz
Filtro passa-alto (High Pass)	65 – 450 Hz
Bass Boost	0 – +18 dB
Fusibili integrati	Sì (proteggono l'amplificatore)
Sezione cavo consigliata (+/-)	6 mm² minimo
Indicatore di funzionamento	Verde (acceso) / Rosso (protezione)
Ingresso audio	Presa Cinch (RCA)
Compatibilità autoradio	Uscita Cinch o adattatore ISO-Cinch
Collegamento a ponte (mono)	Possibile, carico minimo 4 Ω

Domande frequenti - GTA 450 BLAUPUNKT

Come installare l'amplificatore GTA 450?

L'installazione deve essere eseguita da un esperto. Scollegare il polo negativo della batteria prima di iniziare. Fissare saldamente l'amplificatore in un luogo asciutto e ben ventilato (sotto un sedile o nel bagagliaio). Utilizzare cavi di alimentazione di sezione minima 6 mm² e posizionare un fusibile a meno di 30 cm dalla batteria.

Qual è l'impedenza minima degli altoparlanti da utilizzare?

L'amplificatore è stabile a 2 Ω. Utilizzare altoparlanti con impedenza 2-4 Ω a seconda della modalità di collegamento. In modalità bridge (mono), il carico non deve essere inferiore a 4 Ω.

Come collegare l'amplificatore a un'autoradio senza uscita Cinch?

Se l'autoradio è dotata di presa ISO Blaupunkt, utilizzare un adattatore ISO-Cinch (rif. 7 607 893 093 / 7 607 855 094). Altrimenti, l'amplificatore necessita di una sorgente con uscita Cinch.

Come regolare il guadagno dell'amplificatore?

Il regolatore di guadagno regola la sensibilità d'ingresso (da 0,1 V a 8 V). Ruotarlo in senso orario per aumentare la sensibilità. Non è un controllo del volume: al massimo, il volume non aumenta ulteriormente, ma la distorsione può apparire prima. Adattarlo alla tensione di uscita dell'autoradio.

Come configurare i filtri passa-alto e passa-basso?

Utilizzare l'interruttore per selezionare Hi-Pass o Low-Pass. Il potenziometro corrispondente regola la frequenza di taglio: da 65 a 450 Hz per il passa-alto, da 40 a 450 Hz per il passa-basso. Esempio: per un subwoofer, scegliere Low-Pass e regolare verso 80-150 Hz.

Cosa significa la spia rossa POWER/PROTECTION?

Una spia verde indica funzionamento normale. Una spia rossa significa che lo stadio di uscita è disattivato elettronicamente a causa di un guasto (cortocircuito, surriscaldamento, impedenza troppo bassa). Verificare i collegamenti e il raffreddamento.

Come collegare un singolo altoparlante in modalità bridge?

Collegare il polo positivo dell'altoparlante al polo positivo del canale sinistro e il polo negativo al polo negativo del canale destro (o viceversa secondo il manuale). Assicurarsi che il carico sia di almeno 4 Ω. L'amplificatore deve ricevere i segnali RCA da entrambi i canali.

Che tipo di fusibile utilizzare e dove posizionarlo?

Un fusibile deve essere posizionato sul cavo di alimentazione positivo, a meno di 30 cm dalla batteria. Il valore del fusibile non è specificato nel manuale, ma utilizzare un fusibile dello stesso calibro di quello originale (spesso 30-40 A). Non sostituire mai con un fusibile di calibro superiore.

L'amplificatore si surriscalda molto, è normale?

Un riscaldamento moderato è normale. Assicurarsi che la posizione sia ben ventilata e che l'amplificatore non sia ostruito. Se la protezione rossa si accende, ridurre il volume o verificare l'impedenza degli altoparlanti.

Come pulire e manutenere l'amplificatore?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto per rimuovere la polvere. Evitare prodotti chimici o acqua. Assicurarsi che i connettori siano puliti e privi di corrosione. Non è necessaria alcuna manutenzione particolare.

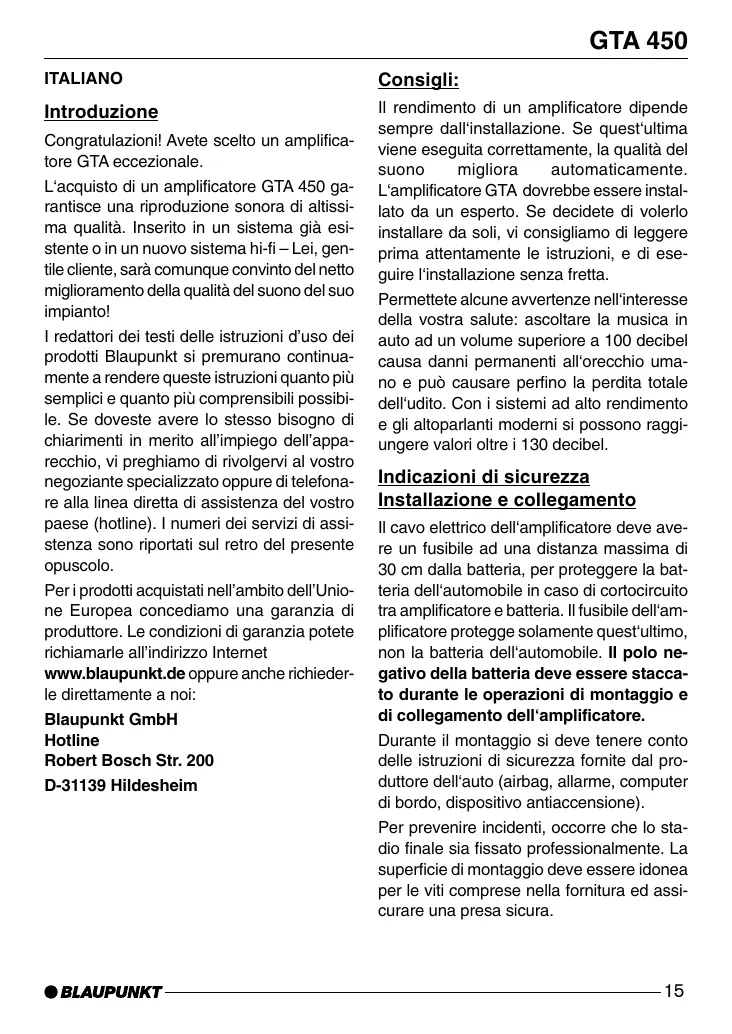

MANUALE UTENTE GTA 450 BLAUPUNKT

Congratulazioni! Avete scelto un amplificatore GTA eccezionale.

L'acquisto di un amplificatore GTA 450 garantisce una riproduzione sonora di altissima qualità. Inserito in un sistema già esistente o in un nuovo sistema hi-fi – Lei, gentile cliente, sarà comunque convinto del netto miglioramento della qualità del suono del suo impianto!

I redattori dei testi delle istruzioni d'uso dei prodotti Blaupunkt si premurano continuamente a rendere queste istruzioni quanto più semplici e quanto più comprensibili possibile. Se doveste avere lo stesso bisogno di chiarimenti in merito all'impiego dell'apparecchio, vi preghiamo di rivolgervi al vostro negoziante specializzato oppure di telefonare alla linea diretta di assistenza del vostro paese (hotline). I numeri dei servizi di assistenza sono riportati sul retro del presente opuscolo.

Per i prodotti acquistati nell'ambito dell'Unione Europea concediamo una garanzia di produttore. Le condizioni di garanzia potete richiamarle all'indirizzo Internet

www.blaupunkt.de oppure anche richieder-le direttamente a noi:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Consigli:

Il rendimento di un amplificatore dipende sempre dall'installazione. Se quest'ultima viene eseguita correttamente, la qualità del suono migliora automaticamente. L'amplificatore GTA dovrebbe essere installato da un esperto. Se decidete di volerlo installare da soli, vi consigliamo di leggere prima attentamente le istruzioni, e di eseguire l'installazione senza fretta.

Permettete alcune avvertenze nell'interesse della vostra salute: ascoltare la musica in auto ad un volume superiore a 100 decibel causa danni permanenti all'orecchio umano e può causare perfino la perdita totale dell'udito. Con i sistemi ad alto rendimento e gli altoparlanti moderni si possono raggiungere valori oltre i 130 decibel.

Indicazioni di sicurezza Installazione e collegamento

Il cavo elettrico dell'amplificatore deve avere un fusibile ad una distanza massima di 30 cm dalla batteria, per proteggere la batteria dell'automobile in caso di cortocircuito tra amplificatore e batteria. Il fusibile dell'amplificatore protegge solamente quest'ultimo, non la batteria dell'automobile. Il polo negativo della batteria deve essere staccato durante le operazioni di montaggio e di collegamento dell'amplificatore.

Durante il montaggio si deve tenere conto delle istruzioni di sicurezza fornite dal produttore dell'auto (airbag, allarme, computer di bordo, dispositivo antiaccensione).

Per prevenire incidenti, occorre che lo stadio finale sia fissato professionalmente. La superficie di montaggio deve essere idonea per le viti comprese nella fornitura ed assicurare una presa sicura.

Quando si praticano fori, bisogna prestare attenzione a non danneggiare parti dell'automobile come la batteria, i cavi o il contenitore dei fusibili. L'amplificatore va montato in un posto adeguato, p. es. sotto i sedili o nel portabagagli (fig. 1).

Si consiglia di scegliere un luogo asciutto con sufficiente circolazione d'aria per il raffreddamento dell'amplificatore. In caso di fori taglienti, dovete usare un passacavi. Usate altoparlanti con impedenza 2-4 (Vedi tabella e/o disegno di montaggio). Tenete conto della portata massima (potenza sonora). Non collegate gli altoparlanti a massa, usate soltanto i morsetti contrassegnati. La sezione dei cavi +/- non deve essere inferiore a 6 mm².

Amplifier GTA 450

Questo amplificatore è previsto per autoradio fornite di attacco Cinch.

Nelle autoradio con attacco ISO Blaupunkt, bisogna utilizzare un adattatore ISO-Cinch (7 607 893 093/ 7 607 855 094).

Possibili applicazioni e collegamento degli altoparlanti:

Quadro-Mode Max Power	4 x 100 Watt / 4 Ω	Fig. 3
Stereo-Mode Max Power	2 x 320 Watt / 4 Ω	Fig. 5
Quadro-Mode Max Power	4 x 160 Watt / 2 Ω	Fig. 3
Quadro-Mode RMS Power	4 x 50 Watt / 4 Ω	Fig. 3
Stereo-Mode RMS Power	2 x 160 Watt / 4 Ω	Fig. 5
Quadro-Mode RMS Power	4 x 80 Watt / 2 Ω	Fig. 3
Risposta	10 Hz - 30.000 Hz
Rapporto fruscio-segnale	>90 dB
Stabilità	2 Ω
Sensibilità d'ingresso	0,1 - 8 V
Filtre passa basso (Low Pass)	40 - 450 Hz
Filtre passa alto (High Pass)	65 - 450 Hz
Bass Boost	0-18 dB
Dimensioni L x A x P (mm)	332 x 49,5 x 232

Attacco +/-

Consigliamo una sezione minima di 6 mm2. I cavi (+), reperibili in commercio, vanno posati fino alla batteria e allacciati ai portafusibili. Nel caso di fori taglienti, usate dei passacavi. I cavi (-), anch'essi reperibili in commercio, vanno avvitati saldamente a un punto di contatto di massa, esente da disturbi, quali viti o il metallo della carrozzeria (non al polo negativo della batteria!). I punti di contatto vanno denudati, raschiando, e lubrificati con grafite.

Fusibili integrati (Fuse)

I fusibili integrati nell'amplificatore (Fuse) proteggono lo stadio finale e l'intero sistema elettrico in caso di guasto. Quando si cambiano i fusibili, siete pregati di non shuntare mai i fusibili né di sostituirli con tipi per tensioni più alte.

Esempi di allacciamento

Attacco tensione d'alimentazione fig. 2.

Collegamento di autoradio con uscita cinch fig. 2a.

Attacchi per altoparlanti fig. 3/4/5.

L'attacco remote dell'amplificatore va connesso con una fonte di tensione commutabile da +12 V

In questo modo si può spegnere ed accendere l'amplificatore con l'interruttore On/Off della radio.

Regolatore Gain

Con questo regolatore si può adattare la sensibilità d'ingresso dello stadio finale alla tensione d'uscita del preamplificatore della vostra autoradio. L'ambito di questo regolatore va da 0,1 V a 8 V. Per collegare un modello di un altro fabbricante, bisogna adattare la sensibilità d'ingresso riportandosi alle istruzioni del fabbricante in questione.

Ancora qualche informazione importante sul regolatore: spostando il regolatore in senso orario si amplifica la sensibilità d'ingresso dell'amplificatore e così anche il volume. Non si tratta, però, di un regolatore di volume; nella posizione finale infatti non si può ottenere un volume maggiore anche se inizialmente l'impressione è diversa. Il sistema aumenta di volume più velocemente solamente quando il regolatore di volume della radio è aperto.

Attacchi per altoparlanti

(Se l'amplificatore dovesse funzionare con una connessione a ponte si consiglia di saltare questo passaggio e di passare direttamente al paragrafo “Connessioni a ponte per altoparlanti”.)

Come vale per tutti i componenti audio, anche in questo caso la polarizzazione dell'amplificatore e degli altoparlanti è essenziale per la qualità dei bassi. Perciò è molto importante allacciare l'attacco (+) dell'amplificatore con l'attacco (+) dell'altoparlante. La

stessa regola vale per gli attacchi (-). Inoltre il canale sinistro dell'amplificatore va collegato con l'altoparlante sinistro, mentre il canale destro con l'altoparlante destro.

Connessioni a ponte per altoparlanti

L'amplificatore GTA può essere shuntato per funzionare pure in modalità mono. Così è possibile utilizzare l'amplificatore per uno o più subwoofer, nonché per un altoparlante per toni medi. In questo caso l'amplificatore riunisce i canali di destra e di sinistra in un unico canale d'uscita (uscita mono).

Nota:

l'amplificatore può riunire i due canali solo se sono stati effettuati gli attacchi RCA destro e sinistro.

ATTENZIONE:

Nel caso di una connessione a ponte, il carico d'amplificazione non deve essere inferiore a 4 ohm. Un carico minore provoca un surriscaldamento o spegnimento dell'amplificatore e può provocare danni permanenti.

Regolazione della modalità e della zona dei passaggi di frequenza

Con questo modello si può regolare la modalità di passaggio della frequenza (cioè Low-pass o High-pass) nonché la frequenza d'accesso desiderata. Se si vuole allacciare una coppia di Subwoofer, bisogna eseguire le regolazioni Low-pass rappresentate in. La frequenza d'accesso dipende dalla gamma di frequenze degli altoparlanti (vedi gamma di frequenze consigliata per altoparlanti).

Regolazione delle frequenze High-pass

Questo regolatore, attivo quando l'interruttore si trova in posizione "Hi-pass", permette di regolare la frequenza d'accesso desiderata. Esempio: se si regola su 40 Hz, l'amplificatore avrà una gamma di frequenze da 40 Hz a 30.000 Hz.

Regolazione delle frequenze Low-pass

Questo regolatore, attivo quando l'interruttore si trova in posizione "Low-pass", permette di regolare la frequenza d'accesso desiderata. Esempio: se si regola su 150 Hz, l'amplificatore avrà una gamma di frequenze da 10 Hz a 150 Hz.

Bass Boost

Con il regolatore Bass Boost Reglers si può impostare la riproduzione dei bassi dell'amplificatore. Il campo di regolazione va da 0 dB fino a +18 dB.

Spia indicatrice di stato (POWER / PROTECTION)

Luce verde: amplificatore di potenza in funzione, stato normale.

Luce rossa: disinserzione elettronica dell'amplificatore di potenza a seguito di guasto.

NEDERLANDS

Inleiding

Possibili applicazioni e collegamento degli altoparlanti:

Quadro-Mode Max Power	4 x 100 Watt / 4 Ω	Fig. 3
Stereo-Mode Max Power	2 x 320 Watt / 4 Ω	Fig. 5
Quadro-Mode Max Power	4 x 160 Watt / 2 Ω	Fig. 3
Quadro-Mode RMS Power	4 x 50 Watt / 4 Ω	Fig. 3
Stereo-Mode RMS Power	2 x 160 Watt / 4 Ω	Fig. 5
Quadro-Mode RMS Power	4 x 80 Watt / 2 Ω	Fig. 3
Frequentiebereik	10 Hz - 30.000 Hz
Signaal-ruis-verhouding	>90 dB
Stabiliteit	2 Ω
Ingangsgevoeligheid	0,1 - 8 V
Laagdoorlaatfilter (Low Pass)	40 - 450 Hz
Hoogdoorlaatfilter (High Pass)	65 - 450 Hz
Bass Boost	0-18 dB
Abmessungen L x A x P (mm)	332 x 49,5 x 232

Modifiche riservate!
