Produkttyp	4-Kanal-Audioverstärker
Marke	BLAUPUNKT
Modell	GTA 450
Max. Leistung (Quadro-Modus)	4 x 100 W / 4 Ω oder 4 x 160 W / 2 Ω
Max. Leistung (Stereo-Modus)	2 x 320 W / 4 Ω
RMS-Leistung (Quadro-Modus)	4 x 50 W / 4 Ω oder 4 x 80 W / 2 Ω
RMS-Leistung (Stereo-Modus)	2 x 160 W / 4 Ω
Frequenzgang	10 Hz – 30 000 Hz
Signal-Rausch-Abstand	> 90 dB
Impedanzstabilität	2 Ω
Abmessungen (L x H x T)	332 x 49,5 x 232 mm
Stromversorgung	12 V Gleichstrom (Fahrzeugbatterie)
Eingangsempfindlichkeit	0,1 – 8 V
Tiefpassfilter (Low Pass)	40 – 450 Hz
Hochpassfilter (High Pass)	65 – 450 Hz
Bass Boost	0 – +18 dB
Integrierte Sicherungen	Ja (schützen den Verstärker)
Empfohlener Kabelquerschnitt (+/-)	mindestens 6 mm²
Betriebsanzeige	Grün (Betrieb) / Rot (Schutz)
Audioeingang	Cinch-Buchse (RCA)
Autoradio-Kompatibilität	Cinch-Ausgang oder ISO-Cinch-Adapter
Brückenverstärkung (Mono)	möglich, Mindestlast 4 Ω

Häufig gestellte Fragen - GTA 450 BLAUPUNKT

Wie installiere ich den Verstärker GTA 450?

Die Installation sollte von einem Fachmann durchgeführt werden. Trennen Sie vor Beginn den Minuspol der Batterie. Befestigen Sie den Verstärker sicher an einem trockenen, gut belüfteten Ort (unter einem Sitz oder im Kofferraum). Verwenden Sie Stromkabel mit einem Mindestquerschnitt von 6 mm² und platzieren Sie eine Sicherung innerhalb von 30 cm zur Batterie.

Was ist die minimale Impedanz der zu verwendenden Lautsprecher?

Der Verstärker ist stabil bei 2 Ω. Verwenden Sie Lautsprecher mit einer Impedanz von 2-4 Ω, je nach Anschlussart. Im Brückenmodus (Mono) darf die Last 4 Ω nicht unterschreiten.

Wie schließe ich den Verstärker an ein Autoradio ohne Cinch-Ausgang an?

Wenn Ihr Autoradio mit einem ISO-Blaupunkt-Stecker ausgestattet ist, verwenden Sie einen ISO-Cinch-Adapter (Art.-Nr. 7 607 893 093 / 7 607 855 094). Andernfalls benötigt der Verstärker eine Quelle mit Cinch-Ausgang.

Wie stelle ich die Verstärkung des Verstärkers ein?

Der Gain-Regler stellt die Eingangsempfindlichkeit ein (0,1 V bis 8 V). Drehen Sie ihn im Uhrzeigersinn, um die Empfindlichkeit zu erhöhen. Es handelt sich nicht um eine Lautstärkeeinstellung: Wenn er voll aufgedreht ist, wird die Lautstärke nicht weiter erhöht, aber Verzerrungen können früher auftreten. Passen Sie ihn an die Ausgangsspannung Ihres Autoradios an.

Wie konfiguriere ich die Hochpass- und Tiefpassfilter?

Verwenden Sie den Schalter, um Hi-Pass oder Low-Pass auszuwählen. Das entsprechende Potentiometer stellt die Trennfrequenz ein: von 65 bis 450 Hz für den Hochpass, von 40 bis 450 Hz für den Tiefpass. Beispiel: Wählen Sie für einen Subwoofer Low-Pass und stellen Sie auf etwa 80-150 Hz ein.

Was bedeutet die rote LED POWER/PROTECTION?

Eine grüne LED zeigt normalen Betrieb an. Eine rote LED bedeutet, dass die Ausgangsstufe aufgrund eines Fehlers (Kurzschluss, Überhitzung, zu niedrige Impedanz) elektronisch abgeschaltet wurde. Überprüfen Sie die Anschlüsse und die Kühlung.

Wie schließe ich einen einzelnen Lautsprecher im Brückenmodus an?

Verbinden Sie die positive Klemme des Lautsprechers mit der positiven Klemme des linken Kanals und die negative Klemme mit der negativen Klemme des rechten Kanals (oder umgekehrt gemäß Handbuch). Stellen Sie sicher, dass die Last mindestens 4 Ω beträgt. Der Verstärker muss die RCA-Signale beider Kanäle erhalten.

Welche Sicherung verwenden und wo platzieren?

Eine Sicherung muss in das positive Stromkabel innerhalb von 30 cm zur Batterie eingebaut werden. Der Sicherungswert ist in der Anleitung nicht angegeben, aber verwenden Sie eine Sicherung mit der gleichen Nennstärke wie die Originalsicherung (oft 30-40 A). Ersetzen Sie diese niemals durch eine Sicherung mit höherem Nennwert.

Der Verstärker wird sehr heiß, ist das normal?

Eine moderate Erwärmung ist normal. Stellen Sie sicher, dass der Standort gut belüftet ist und der Verstärker nicht blockiert wird. Wenn die rote Schutz-LED aufleuchtet, reduzieren Sie die Lautstärke oder überprüfen Sie die Impedanz der Lautsprecher.

Wie reinige und warte ich den Verstärker?

Trennen Sie das Gerät vor der Reinigung vom Strom. Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Vermeiden Sie Chemikalien oder Wasser. Stellen Sie sicher, dass die Anschlüsse sauber und korrosionsfrei sind. Keine besondere Wartung erforderlich.

BEDIENUNGSANLEITUNG GTA 450 BLAUPUNKT

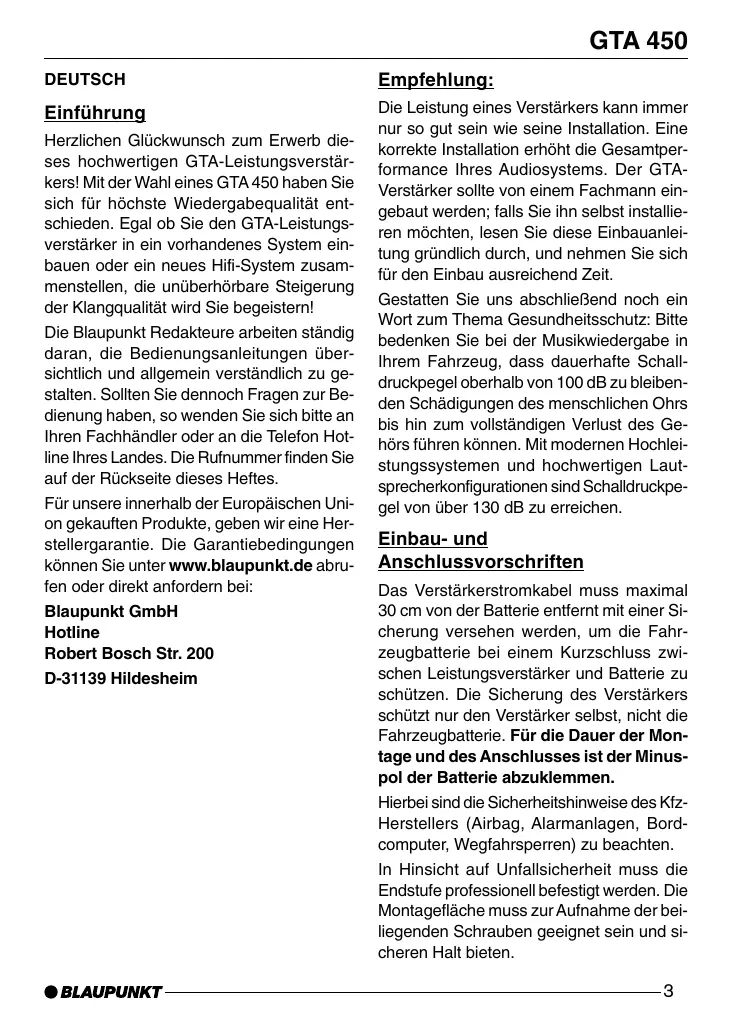

Herzlichen Glückwunsch zum Erwerb dieses hochwertigen GTA-Leistungsverstärkers! Mit der Wahl eines GTA 450 haben Sie sich für höchste Wiedergabequalität entschieden. Egal ob Sie den GTA-Leistungsverstärker in ein vorhandenes System einbauen oder ein neues Hifi-System zusammenstellen, die unüberhörbare Steigerung der Klangqualität wird Sie begeistern!

Die Blaupunkt Redakteure arbeiten ständig daran, die Bedienungsanleitungen übersichtlich und allgemein verständlich zu gestalten. Sollten Sie dennoch Fragen zur Bedienung haben, so wenden Sie sich bitte an Ihren Fachhändler oder an die Telefon Hotline Ihres Landes. Die Rufnummer finden Sie auf der Rückseite dieses Heftes.

Für unsere innerhalb der Europäischen Union gekauften Produkte, geben wir eine Herstellergarantie. Die Garantiebedingungen können Sie unter www.blaupunkt.de abrufen oder direkt anfordern bei:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Empfehlung:

Die Leistung eines Verstärkers kann immer nur so gut sein wie seine Installation. Eine korrekte Installation erhöht die Gesamtperformance Ihres Audiosystems. Der GTA-Verstärker sollte von einem Fachmann eingebaut werden; falls Sie ihn selbst installieren möchten, lesen Sie diese Einbauanleitung gründlich durch, und nehmen Sie sich für den Einbau ausreichend Zeit.

Gestatten Sie uns abschließend noch ein Wort zum Thema Gesundheitsschutz: Bitte bedenken Sie bei der Musikwiedergabe in Ihrem Fahrzeug, dass dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleiben den Schädigungen des menschlichen Ohrs bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungssystemen und hochwertigen Lautsprecherkonfigurationen sind Schalldruckpegel von über 130 dB zu erreichen.

Einbau- und

Anschlussvorschriften

Das Verstärkerstromkabel muss maximal 30 cm von der Batterie entfernt mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluss zwischen Leistungsverstärker und Batterie zu schützen. Die Sicherung des Verstärkers schützt nur den Verstärker selbst, nicht die Fahrzeugbatterie. Für die Dauer der Montage und des Anschlusses ist der Minuspol der Batterie abzuklemmen.

Hierbei sind die Sicherheitshinweise des Kfz-Herstellers (Airbag, Alarmanlagen, Bordcomputer, Wegfahrsperren) zu beachten.

In Hinsicht auf Unfallsicherheit muss die Endstufe professionell befestigt werden. Die Montagefläche muss zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten.

Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile (Batterie, Kabel, Sicherungskasten) beschädigt werden.

Der Amplifier wird an einem geeigneten Montageort z. B. unter den Sitzen oder im Kofferraum montiert (Fig. 1).

Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt werden, die ausreichende Luftzirkulation für die Kühlung des Verstärkers gewährleistet. An scharfkantigen Löchern Kabeldurchführungen verwenden. Lautsprecher mit 2-4 Ω Impedanz verwenden (siehe Tabelle bzw. Einbauzeichnung). Max. Belastbarkeit (Musikleistung) beachten. Lautsprecher nicht an Masse anschließen, nur die bezeichneten Klemmen verwenden. Der Querschnitt des Plus und Minuskabels darf 6 mm² nicht unterschreiten.

Amplifier GTA 450

Der Amplifier eignet sich zum Anschluss an Autoradios mit Cinch-Anschluss.

Für den Anschluss an Autoradios mit ISO-Anschluss Blaupunkt ISO-Cinch Adapter verwenden (7 607 893 093 oder 7 607 855 094).

Einsatzmöglichkeiten und Lautsprecheranschluss:

Quadro-Mode Max Power	4 x 100 Watt / 4 Ω	Fig. 3
Stereo-Mode Max Power	2 x 320 Watt / 4 Ω	Fig. 5
Quadro-Mode Max Power	4 x 160 Watt / 2 Ω	Fig. 3
Quadro-Mode RMS Power	4 x 50 Watt / 4 Ω	Fig. 3
Stereo-Mode RMS Power	2 x 160 Watt / 4 Ω	Fig. 5
Quadro-Mode RMS Power	4 x 80 Watt / 2 Ω	Fig. 3
Frequenzgang	10 Hz - 30.000 Hz
Signal-Rausch-abstand	>90 dB
Stabilität	2 Ω
Eingangs-empfindlichkeit	0,1 - 8 V
Tiefpassfilter (Low Pass)	40 - 450 Hz
Hochpassfilter (High Pass)	65 - 450 Hz
Bass Boost	0-18 dB
Abmessungen B x H x T (mm)	332 x 49,5 x 232

Plus- / Minus- Anschluss

Wir empfehlen einen Mindestquerschnitt von 6 mm ^2 . Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschließen. An scharfkantigen Löchern Kabeldurchführungen verwenden. Handelsübliche Minuskabel an einen störfreien Massepunkt (Karosserieschraube, Karosserieblech) sicher anschrauben (nicht am Minuspol der Batterie). Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten.

Integrierte Sicherungen (Fuse)

Die im Amplifier integrierten Sicherungen (Fuse) schützen die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherung bitte niemals Sicherungen überbrücken oder gegen Typen mit höherem Strom auswechseln.

Anschlussbeispiele

Anschluss der Spannungsversorgung Fig. 2.

Anschluss an Autoradios mit Cinch-Ausgang Fig. 2a.

Lautsprecheranschlüsse Fig. 3/4/5.

Remote- Anschluss des Verstärkers mit schaltbarer +12 V Spannungsquelle verbinden

Auf diese Weise kann der Verstärker über den Ein / Ausschalter des Radiogeräts ein- und ausgeschaltet werden.

Level Regler

Mit Hilfe des Level Reglers kann die Eingangsempfindlichkeit der Endstufe an die Ausgangsspannung Ihres Autoradio- Vorverstärkerausganges angepasst werden.

Der Einstellbereich reicht von 0,1 V bis 8 V. Bei Anschluss eines Autoradios anderer Hersteller ist die Eingangsempfindlichkeit entsprechend den Herstellerangaben anzupassen.

Hierzu noch einige wichtige Erläuterungen:

Durch Drehen des Reglers im Uhrzeigersinn erhöht sich die Eingangsempfindlichkeit des Verstärkers und damit auch die Lautstärke. Es handelt sich jedoch nicht um eine Lautstärkeregelung; in der Endposition lässt sich keine höhere Verstärkerleistung erzielen, auch wenn sich dies zunächst so anhört. Das System steigert lediglich schneller die Lautstärke, wenn die Lautstärkeregelung des Radiogerätes aufgedreht wird.

Lautsprecheranschlüsse

(Falls der Verstärker in Brücke geschaltet werden soll, an dieser Stelle direkt mit dem Abschnitt „Überbrückte Lautsprecheranschlüsse“ fortfahren).

Wie bei jeder Audiokomponente ist die korrekte Polung von Verstärker und Lautsprechern von essentieller Bedeutung für eine gute Basswiedergabe. Deshalb ist bei den

Anschlüssen darauf zu achten, dass der positive (+) Anschluss des Verstärkers mit dem positiven Anschluss (+) des Lautsprechers verbunden wird; entsprechendes gilt für die negativen (-) Anschlüsse. Außerdem muss der linke Verstärkerkanal mit dem linken Lautsprecher und der rechte Verstärkerkanal mit dem rechten Lautsprecher verbunden werden.

Überbrückte Lautsprecheranschlüsse

Der GTA-Verstärker kann für eine Monokonfiguration auch in Brücke geschaltet werden. Auf diese Weise kann der Verstärker für einen oder mehrere Subwoofer bzw. einen Mitteltöner verwendet werden. In dieser Konfiguration addiert der Verstärker den rechten und linken Kanal zu einem Einkanalausgang (Monoausgang).

Hinweis:

Der Verstärker kann die rechte und linke Signalinformation nur dann addieren, wenn sowohl der rechte als auch der linke RCA-Anschluss vorgenommen wurde.

ACHTUNG:

In Brückenschaltung muss die Verstärkerlast 4 Ohm oder höher betragen. Eine niedrigere Last führt zu einer Überhitzung oder Abschaltung des Verstärkers und kann dauerhafte Schäden verursachen.

Art und Bereich der Frequenzübergänge einstellen.

Beim GTA 450 kann die Art des Frequenzübergangs (d. h. „Low-Pass“ oder „Hi-Pass“) und die gewünschte Einstiegsfrequenz eingestellt werden. Wenn beispielsweise ein Subwoofer- Paar angeschlossen werden soll, sind die abgebildeten „Low-Pass“-Einstellungen erforderlich (Fig. 2a). Die Einstiegsfrequenz ist abhängig vom Frequenzbereich der Lautsprecher (siehe empfohlener Frequenzbereich der Lautsprecher).

„High- Pass“- Frequenzregelung

Dieser Regler ist aktiv, wenn sich der Schalter in der Position „Hi-Pass“ befindet, und ermöglicht die Einstellung der gewünschten Einstiegsfrequenz. Beispiel: Bei einer Einstellung von 40 Hz hat der Verstärker einen Frequenzbereich von 40 Hz bis 30.000 Hz.

„Low- Pass“- Frequenzregelung

Dieser Regler ist aktiv, wenn sich der Schalter in der Position „Low-Pass“ befindet, und ermöglicht die Einstellung der gewünschten Einstiegsfrequenz. Beispiel: Bei einer Einstellung von 150 Hz hat der Verstärker einen Frequenzbereich von 10 Hz bis 150 Hz.

Bass Boost

Mit Hilfe des Bass Boost Reglers kann die Basswiedergabe des Verstärkers eingestellt werden. Der Einstellbereich reicht von 0 dB bis +18 dB.

Betriebsanzeige (POWER / PROTECTION)

Grünes Licht: Endstufe an, regulärer Betriebszustand.

Rotes Licht: Endstufe ist elektronisch abgeschaltet da Fehlerfall vorliegt.
