Tipo de produto	Amplificador de áudio 4 canais
Marca	BLAUPUNKT
Modelo	GTA 450
Potência máxima (Modo Quadro)	4 x 100 W / 4 Ω ou 4 x 160 W / 2 Ω
Potência máxima (Modo Estéreo)	2 x 320 W / 4 Ω
Potência RMS (Modo Quadro)	4 x 50 W / 4 Ω ou 4 x 80 W / 2 Ω
Potência RMS (Modo Estéreo)	2 x 160 W / 4 Ω
Resposta em frequência	10 Hz – 30 000 Hz
Relação sinal/ruído	> 90 dB
Estabilidade de impedância	2 Ω
Dimensões (L x A x P)	332 x 49,5 x 232 mm
Alimentação	12 V CC (bateria do veículo)
Sensibilidade de entrada	0,1 – 8 V
Filtro passa-baixas (Low Pass)	40 – 450 Hz
Filtro passa-altas (High Pass)	65 – 450 Hz
Bass Boost	0 – +18 dB
Fusíveis integrados	Sim (protegem o amplificador)
Seção de cabo recomendada (+/-)	6 mm² mínimo
Indicador de funcionamento	Verde (ligado) / Vermelho (proteção)
Entrada de áudio	Conector Cinch (RCA)
Compatibilidade com autorádio	Saída Cinch ou adaptador ISO-Cinch
Ligação em ponte (mono)	Possível, carga mínima 4 Ω

Perguntas frequentes - GTA 450 BLAUPUNKT

Como instalar o amplificador GTA 450?

A instalação deve ser realizada por um especialista. Desconecte o terminal negativo da bateria antes de começar. Fixe o amplificador firmemente em um local seco e bem ventilado (embaixo de um assento ou no porta-malas). Use cabos de alimentação com seção mínima de 6 mm² e coloque um fusível a menos de 30 cm da bateria.

Qual é a impedância mínima dos alto-falantes a serem usados?

O amplificador é estável em 2 Ω. Use alto-falantes com impedância de 2-4 Ω de acordo com o modo de conexão. No modo bridge (mono), a carga não deve ser inferior a 4 Ω.

Como conectar o amplificador a um autorádio sem saída Cinch?

Se seu autorádio possui um conector ISO Blaupunkt, use um adaptador ISO-Cinch (ref. 7 607 893 093 / 7 607 855 094). Caso contrário, o amplificador necessita de uma fonte com saída Cinch.

Como ajustar o ganho do amplificador?

O regulador de ganho ajusta a sensibilidade de entrada (0,1 V a 8 V). Gire-o no sentido horário para aumentar a sensibilidade. Não é um ajuste de volume: no máximo, o volume não aumenta mais, mas a distorção pode aparecer mais cedo. Adapte-o à tensão de saída do seu autorádio.

Como configurar os filtros passa-altas e passa-baixas?

Use o interruptor para selecionar Hi-Pass ou Low-Pass. O potenciômetro correspondente ajusta a frequência de corte: de 65 a 450 Hz para o passa-altas, de 40 a 450 Hz para o passa-baixas. Exemplo: para um subwoofer, escolha Low-Pass e ajuste para 80-150 Hz.

O que significa o LED vermelho POWER/PROTECTION?

Um LED verde indica funcionamento normal. Um LED vermelho significa que o estágio de saída foi desativado eletronicamente devido a uma falha (curto-circuito, superaquecimento, impedância muito baixa). Verifique as conexões e o resfriamento.

Como conectar um único alto-falante no modo bridge?

Conecte o terminal positivo do alto-falante ao terminal positivo do canal esquerdo, e o terminal negativo ao terminal negativo do canal direito (ou inversamente, de acordo com o manual). Certifique-se de que a carga seja de pelo menos 4 Ω. O amplificador deve receber os sinais RCA dos dois canais.

Que tipo de fusível usar e onde colocá-lo?

Um fusível deve ser colocado no cabo de alimentação positivo, a menos de 30 cm da bateria. O valor do fusível não é especificado no manual, mas use um fusível do mesmo calibre do original (geralmente 30-40 A). Nunca substitua por um fusível de calibre superior.

O amplificador esquenta muito, é normal?

Um aquecimento moderado é normal. Certifique-se de que o local seja bem ventilado e que o amplificador não esteja obstruído. Se a proteção vermelha acender, reduza o volume ou verifique a impedância dos alto-falantes.

Como limpar e manter o amplificador?

Desconecte o aparelho antes de qualquer limpeza. Use um pano macio e seco para limpar a poeira. Evite produtos químicos ou água. Certifique-se de que os conectores estejam limpos e livres de corrosão. Nenhuma manutenção especial é necessária.

MANUAL DE UTILIZADOR GTA 450 BLAUPUNKT

Congratulamos pela aquisição deste amplificador de potência GTA de alta qualidade e potência! Com a escolha de um GTA 450 decidiu-se pela melhor qualidade de reprodução. Se instalar o seu amplificador GTA num sistema já existente ou se configurar um novo sistema Hifi - o nítido aumento de qualidade de som irá impressionar!

Os redactores da Blaupunkt procuram aperfeiçoar constantemente as instruções de serviço, com vista a torná-las bem acessíveis e compreensíveis. Se, mesmo assim, continuar com dúvidas acerca do comando do aparelho, queira dirigir-se a um revendedor especializado ou contacte a linha azul no seu país. Encontrará o número de telefone no verso deste caderno.

Concedemos uma garantia para todos os nossos produtos comprados na União Europeia. As condições da garantia do fabricante podem ser lidas sob

www.blaupunkt.de ou requisitadas directamente na:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Recomendação:

A potência de um amplificador só pode ser tão boa quanto a sua instalação. Uma instalação correcta aumenta o desempenho geral do sistema de audio. O amplificador GTA deveria ser instalado por um especialista; caso desejar instalar o aparelho pessoalmente, leia atenciosamente este manual, e calcule tempo suficiente para a instalação.

Permita-nos ainda por fim mais algumas palavras sobre o tema protecção de saúde: Por favor tenha em consideração durante a reprodução de música no automóvel, que um contínuo nível de pressão acústica acima de 100 dB, poderá levar a danos permanentes do ouvido humano, e até à surdez. Com modernos sistemas de alta potência e configurações de altifalantes de alta qualidade, é possível alcançar níveis de pressão acústica acima de 130 dB.

Indicações de serviço

Regulamentos de instalação e ligação

O cabo de corrente do amplificador deve ser provido de um fusível, numa distância de no máximo 30 cm da bateria, para proteger a bateria do automóvel no caso de um curto circuito entre o amplificador de potência e a bateria. O fusível do amplificador protege apenas o próprio amplificador, não a bateria do automóvel. Durante a instalação e ligação, deverá separar por pressão o pólo negativo da bateria.

Para isto deverá considerar as indicações de serviço do fabricante do automóvel (Airbag, sistemas de alarme, computador de bordo, imobilizadores). No que diz respeito à segurança no caso de acidentes, o andar final deve ser fixado de forma profissional. A superfície de montagem deve ser apro-

priada para a admissão dos parafusos em anexo e oferecer suficiente apoio. Ao fazer furos, observe que nenhuma peça do automóvel (bateria, cabos, caixa de fusíveis) sejam danificadas.

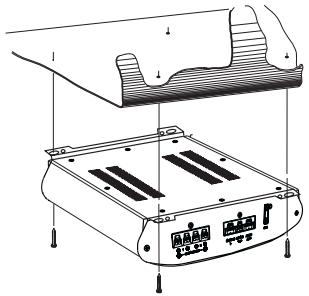

O amplificador deve ser instalado num local de montagem apropriado, p. ex. sob os assentos ou no porta-mala (fig. 1).

O local de instalação deve ser seco e deve ser assegurada uma suficiente circulação de ar para o arrefecimento do amplificador. No caso de orifícios com cantos afiados, deverá utilizar uma protecção de cabos. Utilizar altifalantes com impendância de 2-4 Ω (Ver tabela ou desenho de instalação). Considerar a carga máx. (potência musical) Não ligar o altifalante à massa, utilizar apenas os bornes indicados. O diâmetro mínimo do cabo positivo e do cabo negativo não deve ser inferior a 6 mm².

Amplificador GTA 450

O amplificador é apropriado para a ligação à auto-rádios Cinch. Para a ligação à autorádios com ligação ISO, é necessário utilizar um adaptador Blaupunkt ISO-Cinch (7 607 893 093/7 607 855 094)

Possibilidades de aplicação e ligação de altifalantes:

Quadro-Mode Potência máx	4 x 100 Watt / 4 Ω	Fig. 3
Stereo-Mode Potência máx	2 x 320 Watt / 4 Ω	Fig. 5
Quadro-Mode Potência máx	4 x 160 Watt / 2 Ω	Fig. 3
Quadro-Mode Potência RMS	4 x 50 Watt / 4 Ω	Fig. 3
Stereo-Mode Potência RMS	2 x 160 Watt / 4 Ω	Fig. 5
Quadro-Mode Potência RMS	4 x 80 Watt / 2 Ω	Fig. 3
Resposta de frequência	10 Hz - 30.000 Hz
Relação sinal ruído	>90 dB
Estabilidade	2 Ω
Sensibilidade de entrada	0,1 - 8 V
Filtro de Low Pass	40 - 450 Hz
Filtro de High Pass	65 - 450 Hz
Bass Boost	0-18 dB
Dimensões L x A x P (mm)	332 x 49,5 x 232

Ligação positivo/negativo

Recomendamos um diâmetro mínimo de 6 mm². Instalar cabos positivos adquiríveis no mercado à bateria e ligar através do suporte de fusível. No caso de orifícios com cantos afiados, é necessário utilizar uma protecção para cabos. Aparafusar firmemente (não ao pólo negativo da bateria) o cabo negativo adquirível no mercado à um ponto de massa (parafuso de carroceria, chapa de carroceria). Raspar a superfície de contacto do ponto de massa até chegar ao metal puro e lubrificar com graxa de grafita.

Fusíveis integrados (Fuse)

Os fusíveis (Fuse) integrados no amplificador protegem o andar final e todo o sistema eléctrico no caso de uma falha. Ao utilizar um fusível sobressalente, jamais ligar o fusível em ponte ou substituir por um outro com corrente mais alta.

Exemplos de ligação

Ligação do abastecimento de tensão Fig. 2.

Ligação à auto-rádios com saída Cinch Fig. 2a.

Ligações de altifalantes Fig. 3/4/5.

Ligar a ligação Remote do amplificador à fonte de ten são comutável de + 12 V

Desta maneira o amplificador pode ser ligado e desligado através do interruptor de ligar e desligar do aparelho de rádio.

Regulador Level

Com auxílio do regulador Level é possível adaptar a sensibilidade da entrada do andar final à tensão de saída da sua saída do pré-amplificador do auto-rádio. A amplitude de ajuste é de 0,1 V a 8 V. Ao ligar autorádios de outros fabricantes, é necessário adaptar a sensibilidade de entrada de acordo com as indicações do fabricante.

Para este efeito ainda mais algumas explicações: Girando o regulador no sentido dos ponteiros do relógio, aumenta-se a sensibilidade de entrada do amplificador. Não se trata no entanto de um ajuste de volume de som; na posição final não pode ser alcançada uma maior potência de amplificação, mesmo que de início tenha esta impressão. O sistema apenas aumenta o volume de som com maior rapidez, quando o ajuste de som do aparelho de rádio é elevado.

Ligações de altifalantes

(Se um amplificador tiver que ser ligado em ponte, siga aqui directamente com a secção "Ligações de altifalantes ligados em ponte"). Como em todos os componentes Audio, uma polarização correcta de amplificador e altifalantes é essencial para uma boa reprodução de graves. Por isto deverá observar que a ligação positiva (+) do amplificador esteja ligada à ligação positiva (+) do altifalante; o mesmo vale para as ligações negativas (-). Além disto é necessário

que o canal esquerdo do amplificador seja ligado ao altifalante esquerdo e o canal direito do amplificador seja ligado ao altifalante direito. Altifalantes, 4 ómios (min. 2 ómios).

Ligações de altifalantes ligados em ponte

O GTA também pode ser ligado em ponte para uma configuração mono. Desta maneira o amplificador pode ser utilizado para um ou vários Subwoofers ou um Woofer. Nesta configuração o amplificador soma o canal esquerdo e direito para uma saída de um canal (saída monofónica).

Indicação:

O amplificador só pode somar a informação de sinal da esquerda e da direita, se tiverem sido realizadas ambas as ligações RCA.

ATENÇÃO:

No caso de ligação em ponte, a carga do amplificador deve ser de 4 ómios ou mais. Uma carga inferior à prevista leva a um sobreaquecimento ou ao desligamento do amplificador, o que pode provocar danos duradouros.

Ajustar o tipo e a amplitude das transições de frequência

No GTA 450, o tipo de transição de frequência (ou seja "Low-Pass" ou "Hi-Pass") e a frequência de entrada desejada podem ser ajustadas. Se por exemplo desejar ligar um par de Subwoofers, são necessários os ajustes "Low-Pass" indicados sob a A frequência de entrada depende da amplitude de frequência dos altifalantes (veja amplitude de frequência recomendada para os altifalantes).

"High-Pass" - Regulação de frequência

Este regulador está activo, quando o interruptor se encontra na posição "Hi-Pass", e possibilita o ajuste da frequência de entrada desejada. Exemplo: Com um ajuste de 40 Hz, o amplificador tem uma amplitude de frequência de 40 Hz a 30.000 Hz.

"Low-Pass" Regulação de frequência

Este regulador está activo, quando o interruptor se encontra na posição "Low-Pass", e possibilita o ajuste da frequência de entrada desejada. Exemplo: Com um ajuste de 150 Hz, o amplificador tem uma amplitude de frequência de 10 Hz a 150 Hz.

Bass Boost

Com o regulador Bass Boost, controla-se o realce dos graves no amplificador. O domínio de regulação vai de 0 dB até +18 dB.

Indicação de funcionamento (POWER / PROTECT)

Luz verde: Andar final, situação de funcionamento regular

Luz vermelha: O andar final foi desligado electronicamente pois há um caso de avaria.

Fig. 1

Sob reserva de alterações!
