GTA 2 SPECIAL - Amplificador de áudio BLAUPUNKT - Manual de utilização gratuito

Tipo de produto	Amplificador de áudio
Marca	Blaupunkt
Modelo	GTA 2 SPECIAL
Dimensões (L x A x P)	190 x 56,5 x 260 mm
Peso	Não especificado (estimativa ~1,5 kg)
Alimentação	12 V CC (terminal +12 V, massa do veículo)
Fusível integrado	Sim (protege o amplificador)
Potência RMS (estéreo, 4 Ω)	2 x 55 W
Potência RMS (estéreo, 2 Ω)	2 x 85 W
Potência máx. (estéreo, 4 Ω)	2 x 110 W
Potência máx. (estéreo, 2 Ω)	2 x 170 W
Potência máx. (mono, 4 Ω)	1 x 375 W
Resposta em frequência	10 Hz - 26 000 Hz
Relação sinal/ruído	> 90 dB
Taxa de distorção (RMS)	< 0,05 %
Estabilidade de impedância	2 Ω (estéreo), 4 Ω (mono em ponte)
Sensibilidade de entrada	0,1 - 8 V (ajustável)
Filtro passa-alta (High-Pass)	50 - 250 Hz
Filtro passa-baixa (Low-Pass)	50 - 250 Hz
Reforço de graves (Bass Boost)	0 - 12 dB
Entrada de áudio	Conector RCA (Cinch)
Saída para alto-falantes	Bornes de parafuso (2 canais, ponteável)
Indicador de funcionamento	LED verde (operação) / vermelho (proteção)
Montagem	No porta-malas ou sob os bancos (local seco e ventilado)
Garantia	Conforme condições Blaupunkt (União Europeia)

Perguntas frequentes - GTA 2 SPECIAL BLAUPUNKT

Qual é a potência do amplificador GTA 2 SPECIAL?

A potência RMS é de 2 x 55 W em estéreo a 4 ohms, 2 x 85 W a 2 ohms, e em mono (ponteado) 1 x 170 W RMS a 4 ohms. A potência máxima atinge 2 x 170 W (estéreo 2 ohms) e 1 x 375 W (mono 4 ohms).

Como conectar o amplificador ao rádio do carro?

Use cabos RCA (Cinch) para ligar a saída pré-amplificada do rádio às entradas do amplificador. Se o rádio tiver um conector ISO Blaupunkt, use um adaptador ISO-Cinch (ref. 7 607 893 093).

Qual impedância de alto-falantes posso usar?

Em estéreo, o amplificador suporta alto-falantes de 2 a 4 ohms. Em modo ponteado (mono), a impedância mínima é de 4 ohms para evitar superaquecimento.

Como ajustar os filtros passa-alta e passa-baixa?

Use os interruptores e potenciômetros no amplificador. Para um filtro passa-baixa (Low-Pass), ajuste de 50 a 250 Hz para subwoofers. Para um filtro passa-alta (High-Pass), ajuste de 50 a 250 Hz para alto-falantes médios/agudos.

O que significa a luz vermelha no amplificador?

A luz vermelha indica ativação da proteção do estágio de saída, geralmente devido a curto-circuito, superaquecimento ou carga muito baixa. Verifique as conexões e a ventilação.

Como conectar o amplificador em modo ponteado (mono)?

Conecte o alto-falante entre o terminal positivo do canal esquerdo e o terminal negativo do canal direito (ou vice-versa conforme diagrama). Certifique-se de que a impedância não seja inferior a 4 ohms.

Como ajustar o ganho (sensibilidade de entrada)?

Gire o potenciômetro de ganho (GAIN) para adaptar a sensibilidade (0,1 a 8 V) à tensão de saída do rádio. Aumente gradualmente até obter o volume desejado sem distorção.

Qual seção do cabo de alimentação é recomendada?

A seção mínima dos cabos +12 V e massa é de 6 mm². Use cabos de qualidade e coloque um fusível a menos de 30 cm da bateria.

Posso instalar o amplificador no porta-malas?

Sim, o local deve ser seco e bem ventilado para evitar superaquecimento. Fixe firmemente o amplificador seguindo as instruções de segurança (não monte em superfícies móveis).

Como fazer a manutenção do amplificador?

Limpe o aparelho com um pano seco e macio. Verifique periodicamente as conexões e os fusíveis. Em caso de problema, consulte um profissional Blaupunkt.

MANUAL DE UTILIZADOR GTA 2 SPECIAL BLAUPUNKT

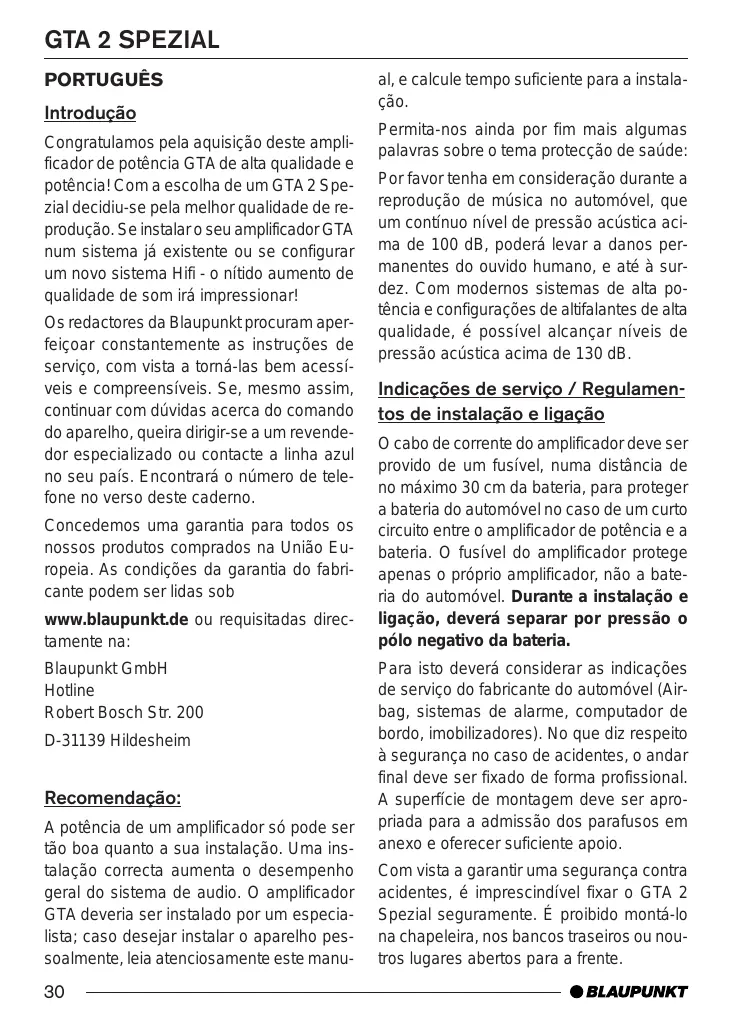

Congratulamos pela aquisição deste amplificador de potência GTA de alta qualidade e potência! Com a escolha de um GTA 2 Spezial decidiu-se pela melhor qualidade de reprodução. Se instalar o seu amplificador GTA num sistema já existente ou se configurar um novo sistema Hi-Fi - o nítido aumento de qualidade de som irá impressionar!

Os redatores da Blaupunkt procuram aperfeiçoar constantemente as instruções de serviço, com vista a torná-las bem acessíveis e compreensíveis. Se, mesmo assim, continuar com dúvidas acerca do comando do aparelho, queira dirigir-se a um revendedor especializado ou contacte a LINHA azul no seu país. Encontrará o número de telefone no verso deste caderno.

Concedemos uma garantia para todos os nossos produtos comprados na União Europeia. As condições da garantia do fabricante podem ser lidas sob

www.blaupunkt.de ou requisitadas diretamente na:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Recomendação:

A potência de um amplificador está para ser tão boa quanto a sua instalação. Uma instalação correta aumenta o desempenho geral do sistema de áudio. O amplificador GTA deveria ser instalado por um especialista; caso deseje instalar o aparelho pessoalmente, leia atenciosamente este manual

e calcule tempo suficiente para a instalação.

Permita-nos ainda por fim mais algumas palavras sobre o tema proteção de saúde:

Por favor tenha em consideração durante a reprodução de música no automóvel, que um contínuo nível de pressão acústica acima de 100 dB poderá levar a danos permanentes do ouvido humano, e até à surdez. Com modernos sistemas de alta potência e configurações de altifalantes de alta qualidade, é possível alcançar níveis de pressão acústica acima de 130 dB.

Indicações de serviço / Regulamentos de instalação e ligação

O cabo correto do amplificador deve ser provido de um fusível, numa distância de no máximo 30 cm da bateria, para proteger a bateria do automóvel no caso de um curto-circuito entre o amplificador de potência e a bateria. O fusível do amplificador protege apenas o próprio amplificador, não a bateria do automóvel. Durante a instalação e ligação, deverá separar por pressão o polo negativo da bateria.

Para instalação, observar as indicações de serviço do fabricante do automóvel (Airbag, sistemas de alarme, computador de bordo, imobilizadores). No que diz respeito à segurança no caso de acidentes, o andar final deve ser fixado de forma profissional. A superfície de montagem deve ser apropriada para a admissão dos parafusos em anexo e oferecer suficiente apoio.

Com vista a garantir uma segurança contra acidentes, é imprescindível fixar o GTA 2 Spezial seguramente. É proibido montá-lo na chapeleira, nos bancos traseiros ou em outros lugares abertos para a frente.

Ao fazer furos, observe que nenhuma peça do automóvel (bateria, cabos, caixa de fusíveis) seja danificada.

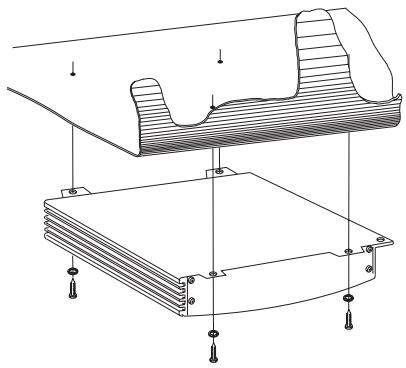

O amplificador deve ser instalado num local de montagem apropriado, p. ex. sob os assentos ou no porta-malas (fig. 1).

O local de instalação deve ser seco e deve ser assegurada uma suficiente circulação de ar para o arrefecimento do amplificador. No caso de orifícios com cantos afiados, deve-se utilizar uma proteção de cabos. Utilizar altifalantes com impedância de 2-4 Ω (ver tabela ou desenho de instalação). Considerar a carga máx. (potência musical). Não ligar o altifalante à massa, utilizar apenas os bornes indicados. O diâmetro mínimo do cabo positivo e do cabo negativo não deve ser inferior a 6 mm².

Amplificador GTA 2 Spezial

O amplificador é apropriado para a ligação a auto-rádios com saída Cinch.

Para a ligação a auto-rádios com ligação ISO, é necessário utilizar um adaptador Blaupunkt ISO-Cinch (7 607 893 093 / 7 607 855 094).

Possibilidades de aplicação e ligação de altifalantes:

Stereо-Mode Potência Tmax Fig. 4, 5	2 x 150 Watt / 4 Ω
Mono-Mode Potência Tmax Fig. 6	1 x 400 Watt / 4 Ω
Stereo-Mode Potência Tmax Fig. 4, 5	2 x 200 Watt / 2 Ω

Sono-Mode Potência RMS Fig. 4, 5	2 x 70 Watt / 4 Ω
Mono-Mode Potência RMS Fig. 6	1 x 200 Watt / 4 Ω
Stereo-Mode Potência RMS Fig. 4, 5	2 x 100 Watt / 2 Ω
Resposta de freqência	10 Hz - 26.000 Hz
Relação sinal ruido	>90 dB
Distortion (RMS)	< 0,04%
Estabilitação	2 Ω
Sensibilidade de entrada	0,3 - 8 V
Filtro de Low Pass	50-250 Hz
Filtro de High Pass	50-250 Hz
Bass Boost	0-12 dB
Dimensoes L x A x P (mm)	190 x 56,5 x 260

Ligação positivo/negativo

Recomendamos um diâmetro mínimo de 6 mm². Instalar cabos positivos adquiríveis no mercado à bateria e ligar através do suporte de fusível. No caso de orifícios com cantos afiados, é necessário utilizar uma proteção para cabos. Aparafusar firmemente (não ao polo negativo da bateria) o cabo negativo adquirível no mercado a um ponto de massa (parafuso de carroceria, chapa de carroceria). Raspar a superfície de contato.

até chegar ao metal puro e lubrificar com graxa de grafite.

Fusíveis integrados (Fuse)

Os fusíveis (Fuse) integrados no amplificador protegem o andar final e todo o sistema elétrico no caso de uma falha. Ao utilizar um fusível sobressalente, jamais ligar o fusível em ponte ou substituir por um de corrente mais alta.

Exemplos de ligação

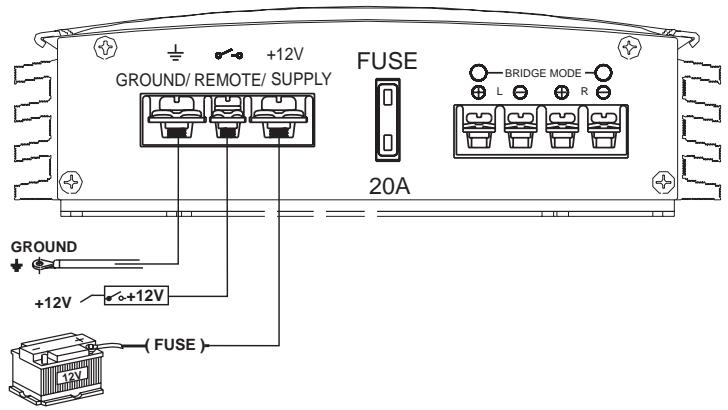

Ligação do abastecimento de tensão fig.2

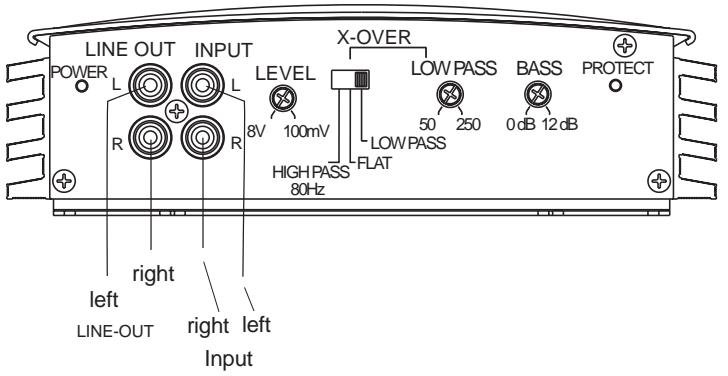

Ligação a auto-rádios com saída Cinch fig.3

Ligações de altifalantes fig.4/5/6

+12V

Ligar a ligação Remote do amplificador à fonte de tensão comutável de +12V

Desta maneira o amplificador pode ser ligado e desligado através do interruptor de ligar e desligar do aparelho de rádio.

Regulador Level

Com auxílio do regulador Level é possível adaptar a sensibilidade da entrada do andar final à tensão de saída da sua saída do pré-amplificador do auto-rádio. A amplitude de ajuste é de 0,3 V a 8 V. Ao ligar auto-rádios de outros fabricantes, é necessário adaptar a sensibilidade de entrada de acordo com as indicações do fabricante.

Para este efeito ainda mais algumas explicações:

Girando o regulador no sentido dos ponteiros do relógio, aumenta-se a sensibilidade de entrada do amplificador. Não se trata de

um ajuste de volume de som; na posição final não pode ser alcançada uma maior potência de amplificação, mesmo que de início tenha esta impressão. O sistema apenas aumenta o volume de som com maior rapidez, quando o ajuste de som do aparelho de rádio é elevado.

Ligações de altifalantes

(Se um amplificador tiver que ser ligado em ponte, siga aqui diretamente com a secção "Ligações de altifalantes ligados em ponte"). Como em todos os componentes Audio, uma polarização correta de amplificador e altifalantes é essencial para uma boa reprodução de graves. Por isso deve observar que a ligação positiva (+) do amplificador esteja ligada à ligação positiva (+) do altifalante; o mesmo vale para as ligações negativas (-). Além disto é necessário que o canal esquerdo do amplificador seja ligado ao altifalante esquerdo e o canal direito do amplificador seja ligado ao altifalante direito. Altifalantes, 4 ohms (min. 2 ohms).

Ligações de altifalantes ligados em ponte

O GTA também pode ser ligado em ponte para uma configuração mono. Desta maneira o amplificador pode ser utilizado para um ou vários Subwoofers ou um Woofer. Nesta configuração o amplificador soma o canal esquerdo e direito para uma saída de um canal (saída monofônica).

Indicação:

O amplificador pode somar a informação de sinal da esquerda e da direita, se tiverem sido realizadas ambas as ligações RCA.

Atenção:

No caso de ligação em ponte, a carga do amplificador deve ser de 4 ohms ou mais. Uma impedância inferior à prevista leva a um sobreaquecimento ou ao desligamento do amplificador, o que pode provocar danos duradouros.

Ajustar o tipo e a amplitude das transições de frequência

No GTA 2 Spezial, o tipo de transição de frequência (ou será "Low-Pass" ou "High-Pass") e a frequência de entrada desejada podem ser ajustadas. Se por exemplo desejar ligar um par de subwoofers, são necessários os ajustes "Low-Pass" mostrados (Fig.3). A frequência de entrada depende da amplitude de frequência dos altifalantes (veja amplitude de frequência recomendada para os altifalantes).

"High-Pass"

Com um ajuste de 80 Hz, o amplificador tem uma amplitude de frequência de 80 Hz a 26.000 Hz.

"Low-Pass" Regulação de frequência

Este regulador está ativo, quando o interruptor se encontra na posição "Low-Pass", e possibilita o ajuste da frequência de entrada desejada. Exemplo: Com um ajuste de 150 Hz, o amplificador tem uma amplitude de frequência de 10 Hz a 150 Hz.

Bass Boost

Com o regulador Bass Boost, controla-se o realce dos graves no amplificador. O domínio de regulação vai de 0 dB até +12 dB.

Indicação de estrutura (POWER/PROTECT)

Luz verde:

Andar final, situação de funcionamento regular.

Luz vermelha:

O andar final foi desligado eletronicamente pois há um caso de avaria.

Reciclagem e eliminação

Os nossos produtos foram fabricados a partir de materiais que podem ser eliminados de forma não nociva ao meio ambiente e que permitam

uma reciclagem de acordo com as leis. Os produtos velhos devem ser selecionados separadamente do lixo doméstico. Para uma eliminação destes produtos, use, por favor, os sistemas de devolução e seleção colocados à disposição para o efeito.

Sob reserva de alterações!

Montagem / Instalação / Montagem / Montagem / Instalação / Montagem / Instalação / Instalação / Montagem

Fig. 1

Fig. 2

Montagem / Instalação / Montagem / Montagem / Instalação / Montagem / Instalação / Instalação / Montagem

Fig. 3
