Producttype	6-kanaals audioversterker
Merk	BLAUPUNKT
Model	VR 6000
Max. vermogen (4 ohm)	4x110 W + 2x200 W
RMS-vermogen (4 ohm, THD 0,05%)	4x55 W + 2x110 W
Max. vermogen (2 ohm)	4x160 W + 2x300 W
Max. vermogen (1 ohm)	4x180 W + 2x360 W
Frequentierespons (-3 dB)	10 Hz - 60 kHz
Signaal-ruisverhouding	>95 dB
Ingangsgevoeligheid	0,3 V - 8 V
Hoogdoorlaatfilter	40 - 250 Hz
Laagdoorlaatfilter	40 - 120 Hz (helling 18 dB/octaaf)
Compatibele impedantie	1, 2, 4 ohm
Voeding	12 V accu
Aansluitingen	Cinch-ingangen, luidsprekeruitgangen, vergulde aansluitingen
Afmetingen (B x H x D)	232,6 x 59,5 x 620 mm
Speciale functies	1 ohm stabiliteit, Tri-Mode modus, basversterker, MOS-technologie
Veiligheid	Elektronische beveiliging, POWER/PROTECT-indicator, geïntegreerde zekeringen
Installatie	Montage onder stoel of in kofferbak, voedingskabel min. 16 mm²
Onderhoud en reiniging	Reinigen met een droge doek
Reserveonderdelen en repareerbaarheid	Vervangzekeringen (zelfde type), niet overbruggen

Veelgestelde vragen - VR 6000 BLAUPUNKT

Hoe sluit ik de versterker aan op de accu?

Koppel de minpool van de accu los. Gebruik een positieve kabel van minimaal 16 mm² met een zekeringhouder vlakbij de accu. Sluit de negatieve kabel aan op een schoon en verfvrij massapunt (carrosseriebout). Sluit de min niet rechtstreeks aan op de accu.

Wat is het maximale vermogen van de versterker?

Het maximale vermogen varieert afhankelijk van de impedantie: 4x110 W + 2x200 W bij 4 ohm, 4x160 W + 2x300 W bij 2 ohm, en 4x180 W + 2x360 W bij 1 ohm.

Wat betekent het rode PROTECT-lampje?

Het rode lampje geeft aan dat de versterker in beveiliging staat: hij heeft een fout gedetecteerd (kortsluiting, oververhitting, enz.) en is uitgeschakeld. Controleer de aansluitingen en de ventilatie.

Hoe stel ik de gain (GAIN) af?

De gain-instelling past de ingangsgevoeligheid (0,3 tot 8 V) aan op de uitgangsspanning van uw autoradio. Draai deze geleidelijk tot u een helder geluid zonder vervorming krijgt. Dit is geen volumeregeling.

Kan ik luidsprekers van 1 ohm gebruiken?

Ja, de versterker is alleen stabiel bij 1 ohm in stereo-mode. Bij een impedantie van 1 ohm is het RMS-vermogen 4x90 W + 2x180 W (THD 0,2%). Zorg ervoor dat uw luidsprekers dit vermogen aankunnen.

Hoe stel ik het filter in voor een subwoofer?

Zet de crossoverschakelaar op LP (Low Pass). Gebruik de frequentie-instelling (40-120 Hz) om de hoge afsnijfrequentie in te stellen. Hierdoor worden alleen de lage frequenties naar de subwoofer gestuurd voor een optimaal geluid.

Welke kabel moet ik gebruiken voor de voeding?

Gebruik een kabel met een minimale doorsnede van 16 mm² voor zowel de positieve als negatieve aansluitingen. De positieve kabel moet worden beveiligd met een zekering vlakbij de accu.

Waar installeer ik de versterker in het voertuig?

Monteer de versterker op een droge plaats met goede luchtcirculatie, bijvoorbeeld onder een stoel of in de kofferbak. Gebruik de meegeleverde schroeven en zorg ervoor dat het oppervlak het gewicht kan dragen.

Kan ik een derde luidspreker aansluiten naast twee?

Ja, in Tri-Mode-modus kunt u twee luidsprekers (4 ohm) in stereo en een derde (4 ohm) in mono (brug) aansluiten. Volg het schema in de handleiding voor de aansluitingen.

Hoe maak ik de versterker schoon?

Koppel de voeding los. Reinig de behuizing met een zachte, droge doek. Gebruik geen chemische of schurende middelen. Vermijd vocht.

GEBRUIKSAANWIJZING VR 6000 BLAUPUNKT

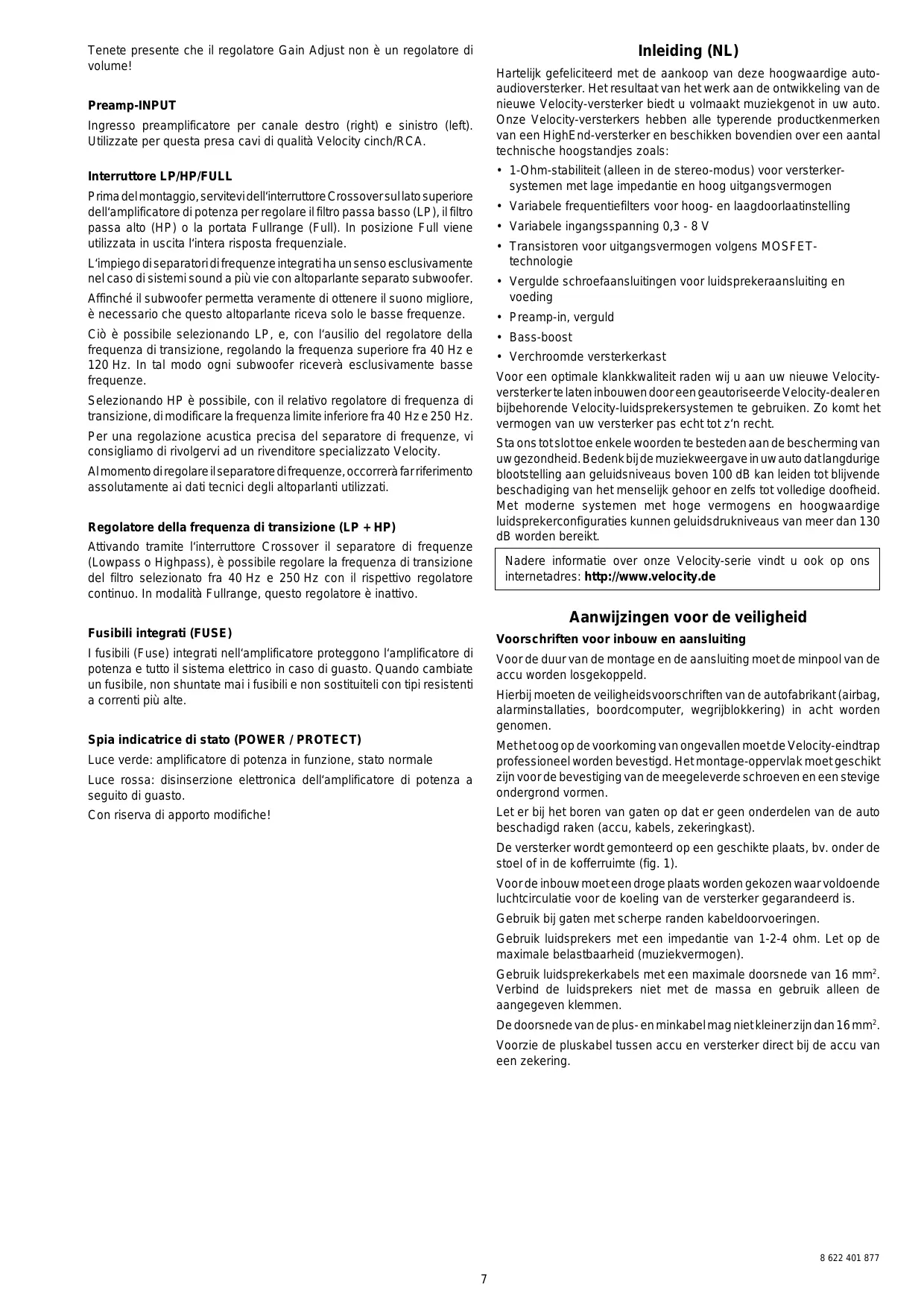

Hartelijk gefeliciteerd met de aankoop van deze hoogwaardige auto-audioversterker. Het resultaat van het werk aan de ontwikkeling van de Velocity-versterker biedt u volmaakt muziekgenot in uw auto. Onze Velocity-versterkers hebben alle opvallende productkenmerken van een HighEnd-versterker en beschikken bovendien over een aantal technische hoogstandjes zoals:

• 1-Ohm-stabiliteit (alleen in de stereo-modus) voor versterkersystemen met lage impedantie en hoog uitgangsvermogen
• Variabele frequentiefilters voor hoog- en laagdoorlaatinstelling
• Variabele ingangsspanning 0,3 - 8 V
• Transistoren voor uitgangsvermogen volgens MOSFET-technologie
• Vergulde schroefaansluitingen voor luidsprekeraansluiting en voeding
• Preamp-in, verguld
• Bass-boost
• Verchroomde versterkerkast

Voor een optimale klankkwaliteit raden wij u aan uw nieuwe Velocity-versterker te laten inbouwen door een geautoriseerde Velocity-dealer en bijbehorende Velocity-luidsprekersystemen te gebruiken. Zo komt het vermogen van uw versterker pas echt tot zijn recht.

Sta ons tot slot toe enkele woorden te besteden aan de bescherming van uw gezondheid. Bedenk bij de muziekweergave in uw auto dat langdurige blootstelling aan geluidsniveaus boven 100 dB kan leiden tot blijvende beschadiging van het menselijk gehoor en zelfs tot volledige doofheid. Met moderne systemen met hoge vermogens en hoogwaardige luidsprekerconfiguraties kunnen geluidsdrukniveaus van meer dan 130 dB worden bereikt.

Nadere informatie over onze Velocity-serie vindt u ook op ons internetadres: http://www.velocity.de

Aanwijzingen voor de veiligheid

Voorschriften voor inbouw en aansluiting

Voor de duur van de montage en de aansluiting moet de minpool van de accu worden losgekoppeld.

Hierbij moeten ook de veiligheidsvoorschriften van de autofabrikant (airbag, alarminstallaties, boardcomputer, wegrijblokkering) in acht worden genomen.

Met het oog op de voorkoming van ongevallen moet de Velocity-eindtrap professioneel worden bevestigd. Het montage-oppervlak moet geschikt zijn voor de bevestiging van de meegeleverde schroeven en een stevige ondergrond vormen.

Let er bij het boren van gaten op dat er geen onderdelen van de auto beschadigd raken (accu, kabels, zekeringkast).

De versterker moet worden gemonteerd op een geschikte plaats, bijvoorbeeld onder de stoel of in de kofferruimte (fig. 1).

Voor de inbouw moet een droge plaats worden gekozen waar voldoende luchtcirculatie voor de koeling van de versterker gegarandeerd is.

Gebruik bij gaten met scherpe randen kabeldoorvoeringen.

Gebruik luidsprekers met een impedantie van 1-2-4 ohm. Let op de maximale belastbaarheid (muziekvermogen).

Gebruik luidsprekerkabels met een maximale doorsnede van 16 mm². Verbind de luidsprekers niet met de massa en gebruik alleen de aangegeven klemmen.

De doorsnede van de plus- en minkabel mag niet kleiner zijn dan 16 mm².

Voorzie de pluskabel tussen accu en versterker direct bij de accu van een zekering.

Velocity Reference versterker VR 6000

De versterker is geschikt voor aansluiting op autoradio's met cinch-aansluiting.

Gebruik voor aansluiting op autoradio's met ISO-aansluiting Blaupunkt ISO-cinch-adapters.

Toepassings- en schakelingsmogelijkheden

	VR 6000
Max Power 4 Ohm	4x110 + 2x220 Watt	Fig. 5
Max Power 2 Ohm	4x160 + 2x300 Watt	Fig. 5
Max Power 1 Ohm	4x180 + 2x360Watt	Fig. 5
RMS Power 4 Ohm	4x55 + 2x110 Watt (THD @ 0,05 %)	Fig. 5
RMS Power 2 Ohm	4x80 + 2x150 Watt (THD @ 0,1 %)	Fig. 5
RMS Power 1 Ohm	4x90 + 2x180 Watt (THD @ 0,2%)	Fig. 5
Frequentie- omvang -3 dB	10 Hz - 60 kHz
Signaal-ruis- verhouding	>95 dB
Ingangs- gevoeligheid	0,3 - 8 V
Hoogdoorlaat- filter (high pass)	40 - 250 Hz
Laagdoorlaat- filter (low pass)	40 - 120 Hz (18 dB / Oct.)
Afmetingen bxhxd (mm)	232,6 x 59,5 x 620

Tri-Mode

U kunt twee luidsprekers (4 Ω) gebruiken en tegelijkertijd een derde luidspreker (4 Ω) met monoweergave (brugfunctie) eraan toevoegen.

Plus-/minaansluiting

Wij bevelen een minimale doorsnede aan van 16 mm². Verbind een in de handel verkrijgbare pluskabel met de accu en sluit deze aan via de zekeringhouder. Sluit de zekeringhouder aan in de nabijheid van de accu.

Gebruik kabeldoorvoeringen bij gaten met scherpe randen. Schroef een in de handel verkrijgbare minkabel stevig vast aan een storingsvrij massapunt (carrosserieschroef, plaatstaal van de carrosserie), niet aan de minpool van de accu. Krab het contactoppervlak van het massapunt blank en vet het in met grafietvet.

Voorbeelden voor aansluiting

Aansluiting op de voeding. fig. 2

Aansluiting op autoradio's met cinch-uitgang. fig. 3

Aansluiting op autoradio's met luidsprekeruitgang. fig. 4

Voorbeelden van aansluiting van de luidsprekers. fig. 5

Bij aansluiting via de cinch- of luidsprekeruitgang van de autoradio moet de schakelkabel worden aangesloten. +12V

Regelaar (GAIN)

Met behulp van de gain-regelaar kan de ingangsgevoeligheid van de Velocity-eindtrap worden aangepast aan de uitgangsspanning van de voorversterkeruitgang van uw autoradio.

De waarde is instelbaar tussen 0,3 en 8 V.

Wanneer een autoradio van een andere fabrikant wordt aangesloten, moet de ingangsgevoeligheid worden aangepast in overeenstemming met de opgaven van de fabrikant.

Houd er rekening mee dat de gain-regelaar geen volume-instelling is!

Preamp-INPUT

Voorversterkeringang voor rechter- (right) en linkerkanaal (left). Gebruik voor deze aansluiting hoogwaardige Velocity cinch/RCA-kabels.

LP/HP/FULL-schakelaar

Kies vóór de montage met de crossover-schakelaar op de bovenkant van de eindtrap om het laagdoorlaatfilter (LP), het hoogdoorlaatfilter (HP) of full range (FULL) in te stellen. Bij de positie FULL worden de volledige frequentie-omvang bij de uitgang gebruikt.

Het gebruik van de geïntegreerde frequentie-doorlaatfilters is vooral zinvol bij meerweg-geluidssystemen met een subwoofer.

Om een subwoofer zinvol te gebruiken en daarmee de beste klank te bereiken, is het noodzakelijk deze van bepaalde frequenties af te sluiten zodat alleen de lage frequenties (bassen) eraan worden doorgegeven.

Kies hiervoor LP en stel m.b.v. de overgangsfrequentieregelaar de bovenste frequentie in tussen 40Hz en 120Hz . Hiermee wordt elke subwoofer optimaal afgesloten van hogere frequenties.

Bij de keuze HP kan met de bijbehorende overgangsfrequentieregelaar de onderste grensfrequentie worden gevarieerd tussen 40Hz en 250Hz .

Voor de exacte akoestische afregeling van de frequentie-doorlaatfilters raden wij u aan advies in te winnen bij een Velocity-dealer.

De technische gegevens van de aangesloten luidsprekers moeten bij de afstemming van de frequentiefilters in acht worden genomen.

Overgangsfrequentieregelaars (LP + HP)

Wanneer via de crossover-schakelaar het frequentie-doorlaatfilter geactiveerd is (lowpass of highpass), kan de overgangsfrequentie van het desbetreffende filter met de overeenkomstige regelaar traploos worden ingesteld tussen 40Hz en 250Hz . Bij fullrange-weergave heeft deze regelaar geen functie.

Geïntegreerde zekeringen (FUSE)

De in de versterker geïntegreerde zekeringen (fuse) beschermen de eindtrap en het gehele elektrische systeem in geval van storingen. Wanneer een zekering moet worden vervangen, mogen nooit zekeringen worden overbrugd of worden vervangen door types met een hogere stroomsterkte.

Aanduiding bedrijfstoestand (POWER / PROTECT)

Groen lampje: eindtrap aan, reguliere bedrijfstoestand;

Rood lampje: eindtrap is elektronisch uitgeschakeld, omdat een storing is opgetreden.

Wijzigingen voorbehouden!
