Tipo de producto	Amplificador de audio de 4 canales
Marca	BLAUPUNKT
Modelo	VELOCITY VPA 4130 PRO
Potencia máxima (Cuádruple)	4 x 260 W / 4 Ω, 4 x 400 W / 2 Ω
Potencia máxima (Estéreo puenteado)	2 x 800 W / 4 Ω
Potencia RMS (Cuádruple)	4 x 130 W / 4 Ω, 4 x 200 W / 2 Ω
Potencia RMS (Estéreo puenteado)	2 x 400 W / 4 Ω
Ancho de banda	10 Hz - 40 000 Hz
Relación señal/ruido	> 100 dB (@ potencia RMS), > 80 dB (@ 1 W / 1 kHz)
Distorsión armónica (RMS)	< 0,02 %
Estabilidad de impedancia	2 Ω (4 Ω en modo puenteado)
Sensibilidad de entrada	0,3 - 8 V (Cinch), 0,3 V (Direct Aux)
Filtro de paso bajo (Low Pass)	40 - 450 Hz
Filtro de paso alto (High Pass)	65 - 4500 Hz
Amplificación de graves (Bass Boost)	0 a +12 dB
Entradas	4 x Cinch/RCA chapado en oro, 2 x Direct Aux Input 3,5 mm estéreo
Salidas de altavoz	4 x terminales chapados en oro
Alimentación	12 V CC, fusible externo (máx. 30 cm de la batería)
Dimensiones (L x A x P)	616 x 54 x 260 mm
Peso	Aproximadamente 3 kg (estimación)
Protección	Indicador LED verde (encendido) / rojo (fallo)
Mantenimiento	Limpiar con un paño seco y suave. No usar productos abrasivos.
Seguridad	Desconectar el borne negativo de la batería antes de la instalación. Usar cables de sección ≥ 10 mm².
Piezas de repuesto	Fusibles integrados (no puentear). Contacte al SAT Blaupunkt para las piezas.

Preguntas frecuentes - VELOCITY VPA 4130 PRO BLAUPUNKT

¿Cuál es la potencia máxima del amplificador VELOCITY VPA 4130 PRO?

La potencia máxima es de 4 x 260 W / 4 Ω en modo Cuádruple, 4 x 400 W / 2 Ω en modo Cuádruple, y 2 x 800 W / 4 Ω en modo Estéreo puenteado.

¿Cómo conectar el amplificador a la radio del coche?

Use cables RCA (Cinch) para conectar las salidas de la radio del coche a las entradas del amplificador. Si la radio del coche tiene una salida ISO, use un adaptador Blaupunkt ISO-Cinch (ref. 7 607 893 093 o 7 607 855 094).

¿Puedo usar el amplificador con un subwoofer?

Sí, en modo puenteado (bridge) en los canales delantero y trasero, puede alimentar uno o varios subwoofers. Asegúrese de que la impedancia total sea de 4 Ω o más para evitar sobrecalentamiento.

¿Cómo ajustar el filtro paso bajo o paso alto?

Use el conmutador CROSSOVER (SELECTOR) para elegir LP (Low Pass), HP (High Pass) o OFF. Luego, ajuste la frecuencia de corte con el potenciómetro correspondiente: de 40 a 450 Hz para el paso bajo, de 65 a 4500 Hz para el paso alto.

¿Qué significa el indicador rojo POWER/PROTECT?

El indicador rojo indica que la etapa de salida está cortada electrónicamente debido a una falla (cortocircuito, sobrecarga, temperatura excesiva). Verifique las conexiones y la impedancia de los altavoces.

¿Cómo conectar la alimentación eléctrica?

Conecte un cable positivo (sección ≥ 10 mm²) a la batería mediante un portafusibles (fusible a ≤ 30 cm de la batería). El cable negativo debe fijarse a un punto de masa en la carrocería (metal desnudo, recubierto de grasa de grafito). Conecte el borne REMOTE a una alimentación de 12 V conmutada de la radio del coche.

¿Puedo conectar una fuente de audio mediante jack de 3,5 mm?

Sí, el amplificador dispone de dos entradas Direct Aux Input (jack de 3,5 mm estéreo). Use un cable jack de 5 m (ref. 7 607 001 525) con interruptor de encendido/apagado. Ajuste el volumen de la fuente al mínimo antes de conectar.

¿Cómo ajustar la sensibilidad de entrada (LEVEL)?

Gire el potenciómetro LEVEL en el sentido horario para aumentar la sensibilidad (de 0,3 V a 8 V). Esto aumenta el volumen, pero no modifica la potencia máxima. Ajústelo para que corresponda a la tensión de salida de su radio del coche.

¿Qué tipos de altavoces puedo usar?

Use altavoces con una impedancia de 2 a 4 Ω en modo Cuádruple. En modo puenteado, la impedancia mínima es de 4 Ω. Respete la potencia admisible de los altavoces.

¿Qué hacer en caso de mal funcionamiento?

Verifique primero el fusible externo (cerca de la batería) y los fusibles internos (FUSE). Asegúrese de que el cable REMOTE esté con tensión. Si el indicador rojo permanece encendido, reduzca el volumen o la impedancia. Consulte el manual completo o contacte al SAT Blaupunkt.

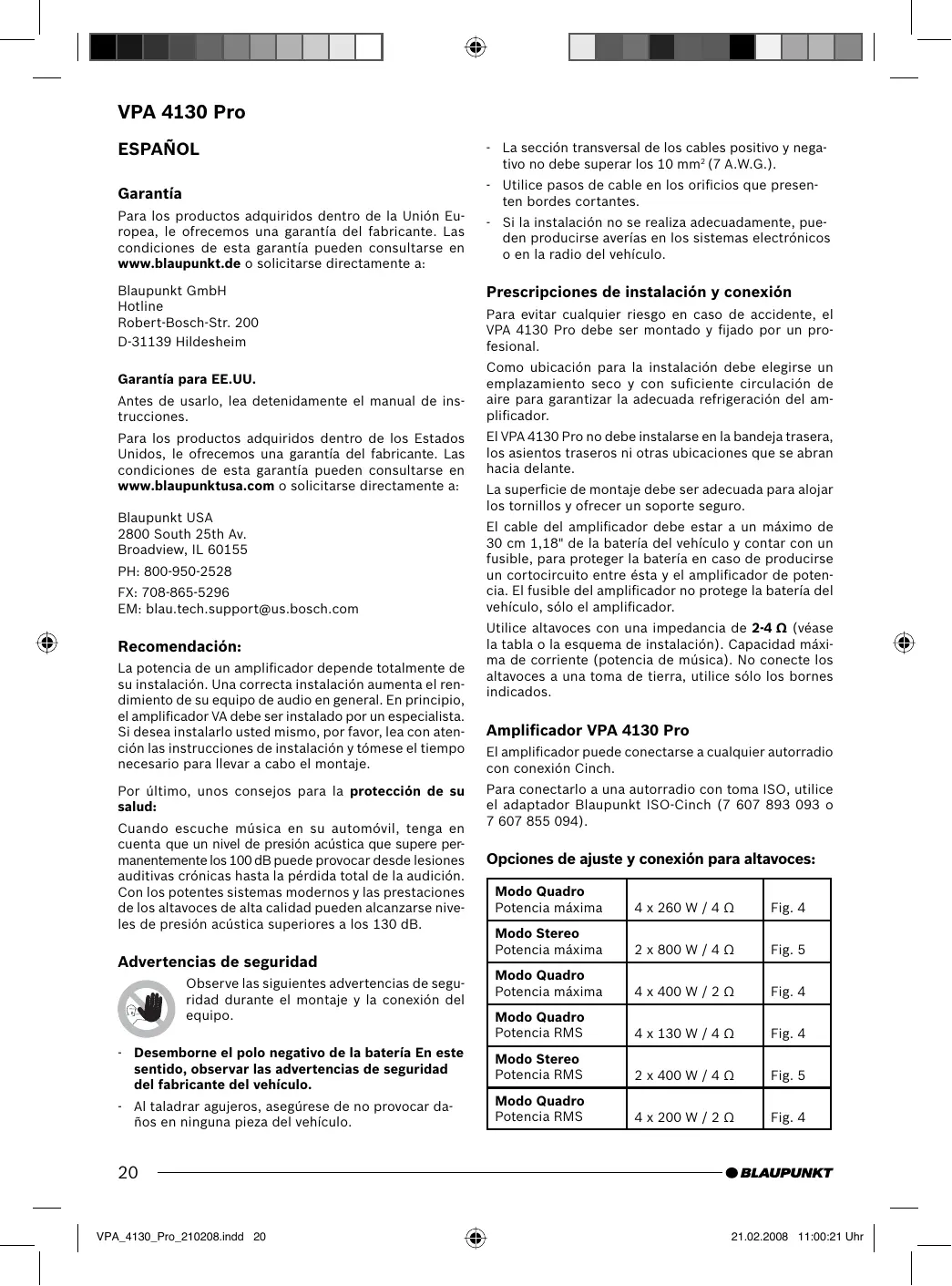

MANUAL DE USUARIO VELOCITY VPA 4130 PRO BLAUPUNKT

Para los productos adquiridos dentro de la Unión Europea, le ofrecemos una garantía del fabricante. Las condiciones de esta garantía pueden consultarse en www.blaupunkt.de o solicitarse directamente a:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Garantía para EE.UU.

Antes de uso, lea detenidamente el manual de instrucciones.

Para los productos adquiridos dentro de los Estados Unidos, le ofrecemos una garantía del fabricante. Las condiciones de esta garantía pueden consultarse en www.blaupunktusa.com o solicitarse directamente a:

Blaupunkt USA

2800 South 25th Av.

Broadview, IL 60155

PH:800-950-2528

FX: 708-865-5296

EM: [e-mail]

Recomendación:

La potencia de un amplificador depende totalmente de su instalación. Una correcta instalación aumenta el rendimiento de su equipo de audio en general. En grado, el amplificador VA debe ser instalado por un especialista. Si desea instalarlo usted mismo, por favor, lea con atención las instrucciones de instalación y tómese el tiempo necesario para llevar a cabo el montaje.

Por último, unos consejos para la protección de su salud:

Cuando escuche música en su automóvil, tenga en cuenta que un nivel de presión acústica que supere permanentemente los 100 dB pueda provocar desde lesiones auditivas crónicas hasta la pérdida total de la audición. Con los potentes sistemas modernos y las prestaciones de los altavoces de alta calidad se pueden alcanzar niveles de presión acústica superiores a los 130 dB.

Advertencias de seguridad

Observe las siguientes advertencias de seguridad durante el montaje y la conexión del equipo.

• Desconecte el polo negativo de la batería. En este sentido, observe las advertencias de seguridad del fabricante del vehículo.
• Al taladrar agujeros, asegúrese de no provocar daños en ninguna pieza del vehículo.
• La sección transversal de los cables positivo y negativo no debe superar los 10mm² (7 A.W.G.).
• Utilice pasos de cable en los orificios que presenten bordes cortantes.
• Si la instalación no se realiza adecuadamente, pueden producirse averías en los sistemas electrónicos o en la radio del vehículo.

Prescripción de instalación y conexión

Para evitar cualquier riesgo en caso de accidente, el VPA 4130 Pro debe ser montado y fijado por un profesional.

Como ubicación para la instalación debe elegirse un emplazamiento seco y con suficiente circulación de aire para garantizar la adecuada refrigeración del amplificador.

El VPA 4130 Pro no debe instalarse en la bandeja trasera, los asientos traseros ni en otras ubicaciones que se abran hacia delante.

La superficie de montaje debe ser adecuada para alojar los tornillos y ofrecer un soporte seguro.

El cable del amplificador debe estar a un máximo de 30 cm (1,18") de la batería del vehículo y atarse con un fusible, para proteger la batería en caso de producirse un cortocircuito entre esta y el amplificador de potencia. El fusible del amplificador no protege la batería del vehículo, solo el amplificador.

Utilice altavoces con una impedancia de 2-4 Ω (véase la tabla o el esquema de instalación). Capacidad máxima de corriente (potencia de música). No conecte los altavoces a una toma de tierra, utilice solo los bornes indicados.

Amplificador VPA 4130 Pro

El amplificador puede conectarse a cualquier autoradio con conexión Cinch.

Para conectarlo a una autoradio con toma ISO, utilice el adaptador Blaupunkt ISO-Cinch (7 607 893 093 o 7 607 855 094).

Opciones de ajuste y conexión para altavoces:

Modo Quadro Potencia máima	4 x 260 W / 4 Ω	Fig. 4
Modo Stereo Potencia máima	2 x 800 W / 4 Ω	Fig. 5
Modo Quadro Potencia máima	4 x 400 W / 2 Ω	Fig. 4
Modo Quadro Potencia RMS	4 x 130 W / 4 Ω	Fig. 4
Modo Stereo Potencia RMS	2 x 400 W / 4 Ω	Fig. 5
Modo Quadro Potencia RMS	4 x 200 W / 2 Ω	Fig. 4

Potencia RMS según CEA-2006 (< 1% dist. / +14,4V)
Paso de Frequencia	10 Hz - 40.000 Hz
RelaciónSEOraldo	> 100 dB @ RMS Power
RelaciónSEOraldo	> 80 dB @ 1 W / 1 kHz
Factor de distorsión (RMS)	<0,02%
Estabilidad	2 Ω (4 Ω in modo de puente)
Sensibilitadede entrada	0,3 - 8 V
Sensibilitadede entradaDirect Aux IN	0,3 V
Filtro bajo(Low Pass)	40-450 Hz
Filtro bajoalto(High Pass)	65-4500 Hz
Bass Boost	de 0 a +12 dB
Entradas	4 x Cinch/RCA, doradas2 x Direct Aux Input 3,5mm(0,35") stereo
Salidas	4 x salidas para altavoz,doradas
DimensionesAn x Al x P (mm)An x Al x P (")	616 x 54 x 26024.3 x 2.2 x 10.2

Conexión positiva/negativa

• La sección transversal de los cables positivo y negativo no debe superar los 10 mm² (7 A.W.G.).
• Tienda el cable positivo de tipo convencional hasta la batería y conéctelo mediante el portafusibles.
• Utilice pasos de cable en los orificios que presenten bordes cortantes.
• Atornille un cable negativo de tipo convencional a un punto de masa sin fallos (tornillo de carrocería, chapa de carrocería), no al polo negativo de la batería.
• Rasque la superficie de contacto del punto de masa hasta que quede limpia.

Fusibles integrados (FUSE)

Los fusibles que incorpora el amplificador (FUSE) protegen la etapa final así como todo el sistema eléctrico en caso de avería. Si utiliza un fusible de repuesto, no haga nunca un puente entre los fusibles ni los sustituya por otros con un voltaje superior.

Ejemplos de conexiones

Conexión del suministro de corriente.......Fig. 2

Conexión a autoradios con salida Cinch ....Fig. 3

Conexiones de los altavoces Fig. 4/5

INPUT/OUTPUT-SELECTOR Fig.6/6a

Direct Aux Input . Fig. 7

Unir conector remoto del amplificador con fuente de tensión conectable de +12V

De esta forma es posible conectar y desconectar el amplificador mediante la tecla ON/OFF de la radio.

Entradas Direct Aux Input

Posibilidades de conexión cuando la autoradio no tiene entrada AUX o la Auxiliary ocupa da

Con una clavija jack de 3,5 mm (0,35") se puede conectar directamente diversas fuentes de baja frecuencia (por ejemplo, un reproductor MP3 o un sistema de navegación móvil), ya sea en la entrada Direct Aux Input frontal o en la posterior. Todas las fuentes de señales se pueden oír simultáneamente y el volumen se regula en cada una de ellas.

Nota:

Durante la instalación y la conexión, todas las fuentes de bajo frecuencia tienen que estar desconectadas!

Montaje del cable con clavija jack

Por favor, para establecer la conexión, utilice nuestro cable con clavija jack de 5 m (16.4 ft.) Art. n.º 7 607 001 525.

Éste tiene la particularidad de poseer un interruptor de conexión y desconexión.

Interruptor en posición de desconexión (·):

Dicha posición está prevista para montaje y desmontaje, así como para cuando no hay ninguna fuente de baja frecuencia conectada.

Interruptor en posición de conexión (I / II):

Esta posición está prevista para cuando está conectada una fuente de baja frecuencia.

Atención:

Por favor, coloque el regulador del volumen al mínimo y apague el amplificador durante la conexión.

Regulador de nivel

Con ayuda del regulador de nivel, la sensibilidad de entrada de la etapa final puede ajustarse a la tensión de salida del preamplificador de su autorradio.

El margen de ajuste oscila entre 0,3 y 8 V.

VPA 4130 Pro

Si conecta una autorradio de otro fabricante, deben ajustar la sensibilidad de entrada siguiendo las indicaciones del fabricante.

Para ello deberá tener en cuenta algunas aclaraciones:

Girando el regulador en el sentido de las agujas del reloj, aumenta la sensibilidad de entrada del amplificador y, por lo tanto, el volumen. Sin embargo, no se trata de un regulador de volumen; en la posición tope, la potencia del altavoz no es superior, excepto al principio suena más fuerte. La única manera de subir rápidamente el volumen del sistema es girando el regulador de volumen del equipo de radio.

Conexiones de los altavoces

(En caso de que el amplificador deba conectarse en puente, véase el apartado "Conexiones de los altavoces en puente").

Como en todos los componentes de audio, para encontrar una buena reproducción de graves es fundamental que el amplificador y los altavoces posean una polaridad correcta. Por eso, al realizar las conexiones, procure conectar el borne (+) positivo del amplificador con el borne (+) positivo del altavoz; lo mismo se aplica a los bornes (-) negativos. Además, el canal izquierdo del amplificador debe estar conectado con el altavoz izquierdo, y el canal derecho del amplificador con el altavoz derecho.

Conexión de los altavoces en puente

Para configurarlo en mono, el amplificador VA también puede conectarse en puente. De esta forma, el amplificador puede utilizarse para uno o varios subwoofers o para un amplificador de frecuencias medias. Con esta configuración, el amplificador añade los canales izquierdo y derecho a un canal de salida (salida mono).

Nota:

El amplificador solo puede añadir información de las señales izquierda y derecha una vez efectuadas las conexiones RCA izquierda y derecha.

Atención:

Con la conexión en puente, la impedancia del amplificador debe ser de 4 ohmios o más. Una impedancia más baja puede sobrecalentar o desconectar el amplificador o provocar daños irreparables.

Ajuste de la clase y la gama de las respuestas de frecuencia

En el VPA 4130 Pro, la clase de respuesta de frecuencia (es decir, "LOW PASS" o "HI PASS") y la frecuencia de entrada deseada pueden ajustarse. Si, por ejemplo, desea conectar un par de subwoofers, deberá efectuar los ajustes "LOW PASS" de la ilustración (Fig. 3a). La frecuencia de entrada depende de la gama de frecuencias de los altavoces (véase gama de frecuencias recomendada de los altavoces).

CROSSOVER SELECTOR

Antes de proceder al montaje, seleccione el interruptor CROSSOVER (SELECTOR) de la etapa final para ajustar el filtro de paso bajo (LP), el filtro de paso alto (HP) o el Fullrange (OFF). En la posición OFF, se utiliza la respuesta de frecuencia completa del amplificador.

"HIGH PASS" (HP)

Este regulador está activado si el interruptor CROSSOVER se encuentra en la posición HP (HIGH PASS).

Con un ajuste de 250Hz, el amplificador tiene una gama de frecuencias de 250Hz a 40.000Hz.

"LOW PASS" (LP) - Regulador de frecuencia

Este regulador está activado si el interruptor CROSSOVER se encuentra en la posición LP (LOW PASS), y permite ajustar la frecuencia de entrada deseada.

Con un ajuste de 150Hz, el amplificador tiene una gama de frecuencias de 10Hz a 150Hz.

BASS BOOST

Los graves del amplificador pueden ajustarse con el regulador BASS BOOST.

El margen de ajuste oscila entre 0 y +12 dB.

SUB SONIC

El filtro Sub Sonic sirve para el funcionamiento del amplificador con el subwoofer conectado. Puede conectarse para proteger el subwoofer de una sobrecarga mecánica debido a frecuencias bajas que no caen en la gama audible.

INPUT-SELECTOR

vea Fig.6/6a

OUTPUT-SELECTOR

vea Fig.6/6a

Indicación de servicios (POWER / PROTECT)

Luz verde:

Etapa final conectada, estado de funcionamiento regular.

Luz roja:

Reciclaje y eliminación

Para desechar el producto, utilice el sistema de recogida y devolución disponible.

Sujeto a modificaciones.

PORTUGUÉS

Garantía

Fusibles integrados (FUSE, Fusible)

Los fusibles integrados en el amplificador (fusibles) protegen el amplificador de potencia y todo el sistema eléctrico en caso de error. Si se utiliza un fusible de repuesto, nunca puentee los fusibles ni los cambie por un tipo de fusible de alta corriente.

Ejemplos de conexión
