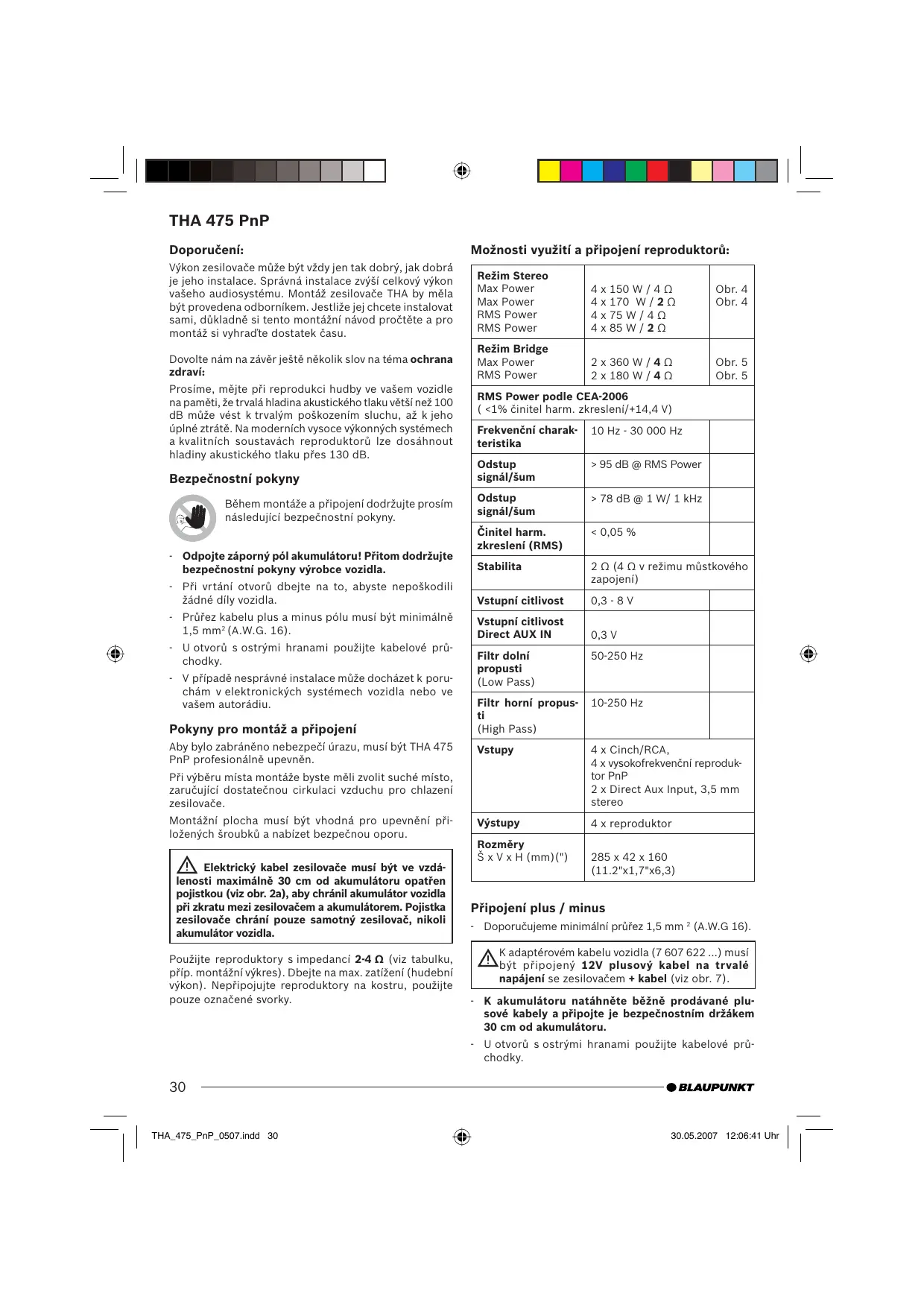

NÁVOD K OBSLUZE THA 475 PNP BLAUPUNKT

Pro výrobky zakoupené v Evropské unii poskytujeme záruku výrobce. Se záručními podmínkami se můžete seznámit na www.blaupunkt.de nebo si je přímo vyžádat na adrese:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Doporučení:

Výkon zesilovače může být vždy jen tak dobrý, jak dobrá je jeho instalace. Správná instalace zvýší celkový výkon vašeho audiosystému. Montáž zesilovače THA by měla být provedena odborníkem. Jestliže jej chcete instalovat sami, důkladně si tento montážní návod pročtěte a pro montáž si vyhradťte dostatek času.

Dovolte nám na závěr ještě několik slov na téma ochrana zdraví:

Prosíme, mějte při reprodukci hudby ve vašem vozidle na paměti, že trvalá hladina akustického tlaku větší než 100 dB může vést k trvalým poškozením sluchu, až k jeho úplné ztrátě. Na moderních vysoce výkonných systémech a kvalitních soustavách reproduktorů lze dosáhnout hladiny akustického tlaku přes 130 dB.

Bezpečnostní pokyny

Během montáže a připojení dodržujte prosím následující bezpečnostní pokyny.

• Odpojte záporný pól akumulátoru! Přitom dodržujte bezpečnostní pokyny výrobce vozidla.
• Při vrtání otvorů dbejte na to, abyste nepoškodili žádné díly vozidla.
• Průřez kabelu plus a minus pólu musí být minimálně 1,5 mm² (A.W.G. 16).
• U otvorů s ostrými hranami použijte kabelové průchodky.
• V případě nesprávné instalace může docházet k poruchám v elektronických systémech vozidla nebo ve vašem autorádiu.

Pokyny pro montáž a připojení

Aby bylo zabráněno nebezpečí úrazu, musí být THA 475 PnP profesionálně upevněn.

Při výběru místa montáže byste měli zvolit suché místo, zaručující dostatečnou cirkulaci vzduchu pro chlazení zesilovače.

Montážní plocha musí být vhodná pro upevnění přiložených šroubků a nabízet bezpečnou oporu.

⚠️ Elektrický kabel zesilovače musí být ve vzdálenosti maximálně 30 cm od akumulátoru opatřen pojistkou (viz obr. 2a), aby chránil akumulátor vozidla při zkratu mezi zesilovačem a akumulátorem. Pojistka zesilovače chrání pouze samotný zesilovač, nikoli akumulátor vozidla.

Použijte reproduktory s impedancí 2-4 Ω (viz tabulku, příp. montážní výkres). Dbejte na max. zatížení (hudební výkon). Nepřipojujte reproduktory na kostru, použijte pouze označené svorky.

Možnosti využití a připojení reproduktorů:

Režim StereoMax PowerMax PowerRMS PowerRMS Power	4 x 150 W / 4 Ω4 x 170 W / 2 Ω4 x 75 W / 4 Ω4 x 85 W / 2 Ω	Obr. 4Obr. 4
Režim BridgeMax PowerRMS Power	2 x 360 W / 4 Ω2 x 180 W / 4 Ω	Obr. 5Obr. 5
RMS Power podle CEA-2006(<1% činitel harm. zkreslení/+14,4 V)
Frekvenční charakteristika	10 Hz - 30 000 Hz
Odstup signál/šum	>95 dB @ RMS Power
Odstup signál/šum	>78 dB @ 1 W/ 1 kHz
Činitel harm. zkreslení (RMS)	< 0,05 %
Stabilita	2 Ω (4 Ω v režimu můstkového zapojení)
Vstupní citlivost	0,3 - 8 V
Vstupní citlivost Direct AUX IN	0,3 V
Filtr dolní propusti(Low Pass)	50-250 Hz
Filtr horní propusti(High Pass)	10-250 Hz
Vstupy	4 x Cinch/RCA,4 x vysokofrekvenční reproduktor PnP2 x Direct Aux Input, 3,5 mm stereo
Výstupy	4 x reproduktor
RozměryŠ x V x H (mm)(")	285 x 42 x 160(11.2"x1,7"x6,3)

Připojení plus / minus

- Doporučujeme minimální průřez 1,5 mm ^2 (A.W.G 16).

K adaptérovém kabelu vozidla (7 607 622 ...) musí být připojený 12V plusový kabel na trvalé napájení se zesilovačem + kabel (viz obr. 7).

• K akumulátoru natáhněte běžně prodávané plusové kabely a připojte je bezpečnostním držákem 30 cm od akumulátoru.

• U otvorů s ostrými hranami použijte kabelové průchodky.

• Běžně prodávané minusové kabely pevně přišroubujte na nenarušené místo na kostře (šroub nebo plech karoserie), nikoli na minusový pól akumulátoru.

• Kontaktní plochu místa na kostře vyškrábejte na kov a namastěte grafitovým tukem.

Integrované tavné pojistky (Fuse)

Tavné pojistky integrované (Fuse) v zesilovači chrání v případě požáru koncový stupeň a celý elektrický systém. Při montáži náhradních pojistek nikdy pojistky nepřemostujte nebo nezaměňujte za typy s vyšším proudem.

Příklady připojení

Připojení zdroje napětí ...... Obr. 2, 2a, b

Připojení na autorádia s konektorovým výstupem ...... Obr. 3

Připojení reproduktorů ...... Obr. 4/5

Direct Aux Input...... Obr. 6/6a

Konektor remote zesilovače spojte s přepínatelným zdrojem napětí +12 V.

Tak můžete zesilovač zapínat a vypínat zapnutím či vypnutím rádia.

Upozornění:

Při připojení pomocí kabelu PnP-INPUT se zesilovač zapíná automaticky.

! Jako zvláštnost je nyní po automatickém zapnutí na remote vstupu/výstupu výstupní vypínací napětí +12 V/200 mA.

Vysokofrekvenční vstupy (pouze přes kabel PnP High-Input)

Zesilovač je vybavený vysokofrekvenčními vstupy (High-Input), aby bylo možné připojení k rádiu bez výstupů předzesilovače (obr. 2). Tímto způsobem je možné přímé připojení k výstupu reproduktoru autorádia.

Upozornění:

Nepoužívané vstupní a výstupní konektory kabelu PnP je nutné spojit (viz obr. 2a *).

Připojení přes Direct Aux Input

Možnost připojení, pokud na autorádiu není vstup AUX nebo je obsazený

Zde můžete pomocí 3,5mm konektoru JACK přes vstup Direct Aux Input připojit různé NF zdroje, například MP3 přehrávač nebo mobilní navigaci. Všechny zdroje signálu jsou tak slyšet současně a jejich hlasitost lze regulovat na příslušném zdrojovém přístroji.

Upozornění:

Při montáži a připojování musí být všechny NF zdroje vypnuté!

Montáži kabelu skonektorem JACK

Pro připojení použijte náš 5m kabel s konektorem JACK, objednací číslo 7 607 001 525. Kabel je mimořádně vybavený spínačem zap/vyp.

Poloha spínače VYP (•):

Při montáži, demontáži a pokud není připojen NF zdroj.

Poloha spínače ZAP: (I / II):

Pouze po připojení NF zdroje.

Pozor:

Při připojování nastavte regulátor hlasitosti vždy na minimum a zesilovač vypněte.

Pokud chcete jeden zdroj zvuku poslouchat přes přední (FRONT) a zadní (REAR) reproduktory, musíte vstupy Direct Aux Input spojit naším kabelem Y s konektorem JACK (7 607 001 524), (viz obr. 6).

Regulátor úrovně

Pomocí regulátoru úrovně můžete vstupní citlivost kon-cového stupně přizpůsobit výstupnímu napětí vašeho autorádia.

Rozsah nastavení je od 0,3 V do 8 V.

K tomu ještě několik důležitých vysvětlení:

Otáčením regulátoru ve směru hodinových ručiček se zvyšuje vstupní citlivost zesilovače a tím i hlasitost. Nejde ovšem o regulování hlasitosti; v koncové poloze nelze dosáhnout vyššího výkonu zesilovače, i když to tak může zprvu znít. Systém pouze rychleji zvýší hlasitost, když otočíte regulací hlasitosti rádiového přístroje.

Připojení reproduktorů

(V případě, že zesilovač má být zapojen do můstku, pak pokračujte přímo oddílem „Můstkové připojení reproduktorů“.)

Jako u každé audiosoučástky, má pro dobrou reprodukci basů zásadní význam správné pólování zesilovače a reproduktorů. Proto je při připojování potřeba dbát na to, aby bylo kladné (+) připojení zesilovače spojeno s kladným připojením (+) reproduktoru; to samé platí pro záporná (-) připojení. Kromě toho musí být spojen levý kanál zesilovače s levým reproduktorem a pravý kanál zesilovače s pravým reproduktorem.

Můstkové připojení reproduktorů

Upozornění: Nelze u připojení pomocí kabelu PnP.

U zesilovače THA 475 PnP lze kanály 1+2 a 3+4 zapojit do můstku. Tak může být zesilovač použit pro jeden nebo více subwooferů, příp. pro jeden středový reproduktor. V této konfiguraci spojí zesilovač pravý a levý kanál do jednokanálového výstupu (výstup mono).

Upozornění:

Zesilovač může spojit pravou a levou informaci o signálu jen tehdy, pokud bylo provedeno pravé i levé připojení RCA.

THA 475 PnP

Pozor:

V zapojení do můstku musí mít zátěžová impedance zesilovače hodnotu 4 ohmy nebo více. Nižší zátěžová impedance vede k přehřátí nebo vypnutí zesilovače a může způsobit trvalé škody.

Nastavení druhu a oblasti přechodových frekvencí

U THA 475 PnP lze nastavit druh přechodové frekvence (tj. „Low-Pass“ nebo „Hi-Pass“) a požadovanou přechodovou frekvenci. Když má být například připojena dvojice subwooferů, je potřeba provést nastavení „Low-Pass“. Přechodová frekvence závisí na frekvenčním pásmu reproduktorů (viz doporučené frekvenční pásmo reproduktorů).

„High-Pass“

Při nastavení 250 Hz má zesilovač frekvenční pásmo od 250 Hz do 30 000 Hz.

Řízení frekvence „Low-Pass“

Tento regulátor je aktivní, když je spínač v poloze „Low-Pass“, a umožňuje nastavení požadované přechodové frekvence.

Příklad:

Při nastavení 150 Hz má zesilovač frekvenční pásmo od 10 Hz do 150 Hz.

Identifikace rádia - funkce Auto Remote

Při připojení pomocí kabelu PnP INPUT se zesilovač zapíná automaticky (funkce Auto Remote). Připojovací kabel do remote tedy odpadá!

Indikátor provozu (POWER / PROTECTION)

Zelené světlo:

Koncový stupeň je zapnutý, řádný provozní režim.

Červené světlo:

Koncový stupeň je elektronicky vypnut, protože se vyskytla chyba.

Pro likvidaci výrobku využijte k tomu určené služby pro odevzdání a sběr.

Změny vyhrazeny.

SLOVENSKY

Záruka

Na záver nám dovol'te ešte niekol'ko slov na tému ochrany zdravia:

Počas montáže a zapojenia rešpektujte následné bezpečnostné pokyny.

• Bežný kladný pól privedte k akumulátoru a cez držiak poistky pripojte 30 cm od akumulátora.
• Na otvoroch s ostrými hranami použite káblové priechodky.
• Bežný záporný kábel bezpečne priskrutkujte na nerušený bod na kostre (skrutka na karosérii, plech karosérie) (nie na záporný pól akumulátora).
• Dotykovú plochu bodu na kostre obrúste na holý kov a potrite grafitovým tukom.

Integrované poistky (Fuse)

Pri pripojení cez kábel PnP-INPUT sa zapínanie uskutočňuje automaticky.

Vysokofrekvenčné vstupy (len cez kábel PnP High-Input)

Na pripojenie použite prosím náš 5 m kábel so západkovým koaxiálnym konektorom (Jack) s objednávacím číslom 7 607 001 525.

Tento kábel je vybavený osobitným vypínačom.

Poloha vypínača VYP. (•):

Pri montáži a demontáži a nepripojenom nízkofrekvenčnom (NF) zdroji.

Poloha vypínača ZAP.: (I / II):

Regulátor hlasitosti

Upozornenie: nie je možné pri pripojení pomocou kábla PnP.

Pri pripojení cez kábel PnP INPUT sa zosilňovač automaticky zapne (funkcia Auto Remote). Pripájací kábel Remote nie je potrebný!

Koncový stupeň je elektronicky odpojený, pretože sa vyskytla chyba.

Na likvidáciu starého výrobku využite na to určené služby pre odovzdanie a zber.

Výrobca si vyhradzuje právo zmien
