Tipo de produto	Amplificador de áudio
Marca	Blaupunkt
Modelo	BGA 450
Dimensões (L x A x P)	332 x 49,5 x 232 mm
Alimentação	12 V CC (bateria veículo)
Potência máx (4 Ω)	4 x 100 W (quádruplo) / 2 x 320 W (estéreo)
Potência máx (2 Ω)	4 x 160 W (quádruplo)
Potência RMS (4 Ω)	4 x 50 W (quádruplo) / 2 x 160 W (estéreo)
Potência RMS (2 Ω)	4 x 80 W (quádruplo)
Resposta em frequência	10 Hz - 30 000 Hz
Relação sinal/ruído	> 90 dB
Estabilidade de impedância	2 Ω
Sensibilidade de entrada	0,1 - 8 V
Filtro passa-baixo	40 - 450 Hz ajustável
Filtro passa-alto	65 - 450 Hz ajustável
Amplificação de graves (Bass Boost)	0 - 18 dB ajustável
Modos de funcionamento	Estéreo, quádruplo, ponte (mono)
Proteção	Indicador POWER (verde) / PROTECTION (vermelho)
Manutenção	Limpar com um pano macio e seco
Segurança	Desconectar a bateria antes da instalação; usar um fusível a 30 cm da bateria
Conexões	Entradas RCA, saídas de alto-falante, remote, alimentação

Perguntas frequentes - BGA 450 BLAUPUNKT

Como conectar o amplificador BGA 450 ao autorrádio?

Use um cabo RCA (Cinch) entre a saída pré-amplificada do autorrádio e a entrada RCA do amplificador. Se o autorrádio tiver um conector ISO Blaupunkt, use um adaptador ISO-Cinch (ref. 7 607 893 093 ou 7 607 855 094).

Qual impedância de alto-falantes posso usar?

O amplificador é estável em 2 Ω. Use alto-falantes com impedância de 2 a 4 Ω. Para funcionamento em ponte, a impedância não deve ser inferior a 4 Ω.

Como ajustar o filtro passa-baixo para um subwoofer?

Coloque o interruptor em 'Low-Pass' e ajuste o potenciômetro entre 40 e 450 Hz de acordo com as recomendações do subwoofer. Por exemplo, para uma frequência de corte de 150 Hz, ajuste para 150 Hz.

O que significa o indicador vermelho PROTECTION?

O indicador vermelho indica uma falha (superaquecimento, curto-circuito, carga muito baixa). O estágio de saída é então desativado eletronicamente. Verifique as conexões e a impedância dos alto-falantes.

Como conectar vários subwoofers em modo ponte (mono)?

Use o canal esquerdo RCA como entrada, depois conecte as saídas dos alto-falantes em ponte: o terminal positivo do alto-falante no terminal positivo do canal direito, e o terminal negativo no terminal negativo do canal esquerdo. A impedância total deve ser de pelo menos 4 Ω.

Como ajustar o ganho (sensibilidade de entrada)?

Gire o regulador de ganho no sentido horário para aumentar a sensibilidade (de 0,1 V a 8 V). Não é um ajuste de volume; um ajuste muito alto pode causar distorção. Ajuste de acordo com a tensão de saída do autorrádio.

Onde instalar o amplificador no carro?

Instale o amplificador em um local seco e bem ventilado, por exemplo, sob um assento ou no porta-malas. Certifique-se de que o ar circule para resfriamento. Fixe-o firmemente para evitar acidentes.

Qual fusível usar para a alimentação?

O cabo de alimentação deve ser equipado com um fusível colocado a menos de 30 cm da bateria. Use o valor recomendado pelo fabricante (não especificado no manual, mas geralmente 30-50 A dependendo da potência). Nunca substitua por um fusível de calibre superior.

Como conectar a alimentação e a massa?

Conecte o cabo positivo (+) à bateria através de um fusível. O cabo negativo (-) deve ser aparafusado a um ponto de massa na carroceria (não ao polo negativo da bateria). Descasque o ponto de contato e lubrifique-o. Seção mínima dos cabos: 6 mm².

Como usar a função Bass Boost?

O potenciômetro Bass Boost permite aumentar os graves de 0 a +18 dB. Gire-o no sentido horário para reforçar os graves. Atenção: uma amplificação excessiva pode danificar os alto-falantes.

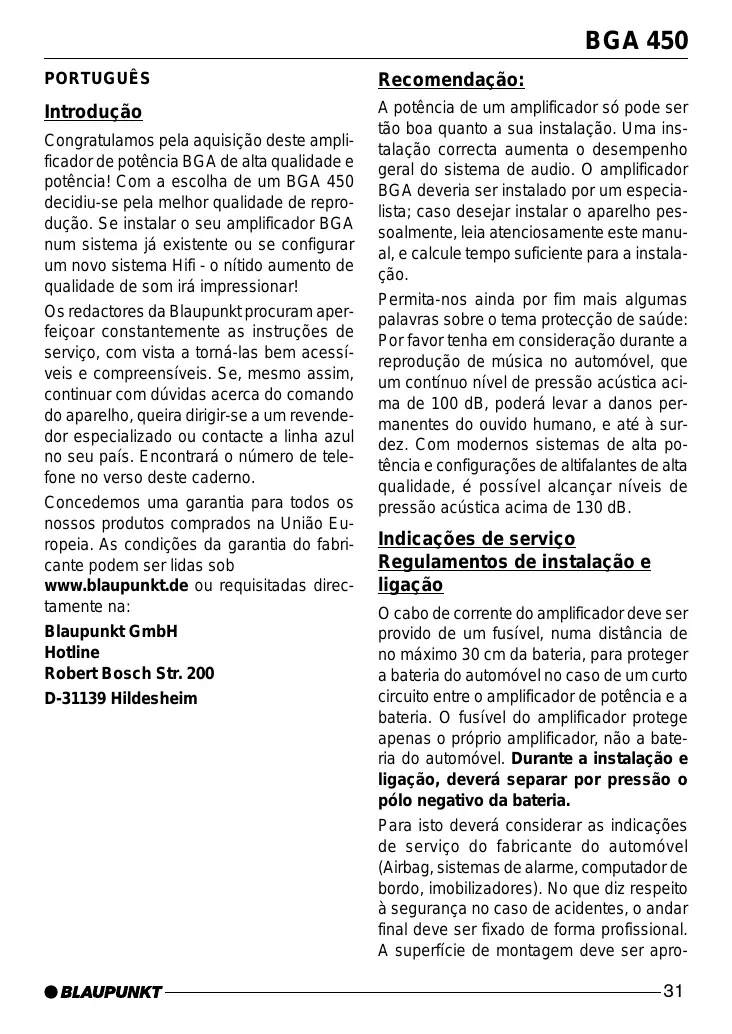

MANUAL DE UTILIZADOR BGA 450 BLAUPUNKT

Congratulamos pela aquisição deste amplificador de potência BGA de alta qualidade e potência! Com a escolha de um BGA 450 decidiu-se pela melhor qualidade de reprodução. Se instalar o seu amplificador BGA num sistema já existente ou se configurar um novo sistema HiFi - o nítido aumento de qualidade de som irá impressionar!

Os redatores da Blaupunkt procuram aperfeiçoar constantemente as instruções de serviço, com vista a torná-las bem acessíveis e compreensíveis. Se, mesmo assim, continuar com dúvidas acerca do comando do aparelho, queira dirigir-se a um revendedor especializado ou contacte a LINHA azul no seu País. Encontrará o número de telefone no verso deste caderno.

Concedemos uma garantia para todos os nossos produtos comprados na União Europeia. As condições da garantia do fabricante podem ser lidas sob

www.blaupunkt.de ou requisitadas diretamente na:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Recomendação:

A potência de um amplificador está para ser tão boa quanto a sua instalação. Uma instalação correta aumenta o desempenho geral do sistema de áudio. O amplificador BGA deveria ser instalado por um especialista; caso deseje instalar o aparelho pessoalmente, leia atenciosamente este manual, e calcule tempo suficiente para a instalação.

Permita-nos ainda por fim mais algumas palavras sobre o tema proteção de saúde: Por favor tenha em consideração durante a reprodução de música no automóvel, que um contínuo nível de pressão acústica acima de 100 dB, poderá levar a danos permanentes do ouvido humano, e até à surdez. Com modernos sistemas de alta potência e configurações de altifalantes de alta qualidade, é possível alcançar níveis de pressão acústica acima de 130 dB.

Indicações de serviço

Regulamentos de instalação e ligação

O cabo de corrente do amplificador deve ser provido de um fusível, numa distância de no máximo 30 cm da bateria, para proteger a bateria do automóvel no caso de um curto-circuito entre o amplificador de potência e a bateria. O fusível do amplificador protege apenas o próprio amplificador, não a bateria do automóvel. Durante a instalação e ligação, deverá separar por pressão o polo negativo da bateria.

Para isto, deverá seguir as indicações de serviço do fabricante do automóvel (Airbag, sistemas de alarme, computador de bordo, imobilizadores). No que diz respeito à segurança no caso de acidentes, o andar final deve ser fixado de forma profissional. A superfície de montagem deve ser apro

Preparada para a admissão dos parafusos em anexo e oferecer suficiente apoio. Ao fazer furos, observe que nenhuma peça do automóvel (bateria, cabos, caixa de fusíveis) seja danificada.

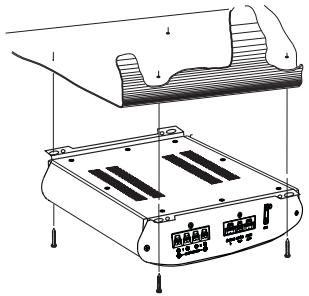

O amplificador deve ser instalado num local de montagem apropriado, p. ex., sob os assentos ou no porta-malas (fig. 1).

O local de instalação deve ser seco e deve ser assegurada uma suficiente circulação de ar para o arrefecimento do amplificador. No caso de orifícios com cantos afiados, deve-se utilizar uma proteção de cabos. Utilizar alto-falantes com impedância de 2-4 Ω (ver tabela ou desenho de instalação). Considerar a carga máx. (potência musical). Não ligar o alto-falante à massa, utilizar apenas os bornes indicados. O diâmetro mínimo do cabo positivo e do cabo negativo não deve ser inferior a 6 mm².

Amplificador BGA 450

O amplificador é apropriado para a ligação a auto-rádios com saída Cinch. Para a ligação a auto-rádios com ligação ISO, é necessário utilizar um adaptador Blaupunkt ISO-Cinch (7 607 893 093 / 7 607 855 094).

Possibilidades de aplicação e ligação de alto-falantes:

Quadro-Mode Potência max	4 x 100 Watt / 4 Ω	Fig. 3
Stereo-Mode Potência max	2 x 320 Watt / 4 Ω	Fig. 5
Quadro-Mode Potência max	4 x 160 Watt / 2 Ω	Fig. 3
Quadro-Mode Potência RMS	4 x 50 Watt / 4 Ω	Fig. 3
Stereo-Mode Potência RMS	2 x 160 Watt / 4 Ω	Fig. 5
Quadro-Mode Potência RMS	4 x 80 Watt / 2 Ω	Fig. 3
Resposta de frequência	10 Hz - 30.000 Hz
Relação sinal ruito	>90 dB
Estabilitadé	2 Ω
Sensibilitadede entrada	0,1 - 8 V
Filtro deLow Pass	40 - 450 Hz
Filtro deHigh Pass	65 - 450 Hz
Bass Boost	0-18 dB
DimensõesL x A x P (mm)	332 x 49,5 x 232

Ligação positivo/negativo

Recomendamos um diâmetro mínimo de 6 mm². Instalar cabos positivos adquiríveis no mercado à bateria e ligar através do suporte de fusível. No caso de orifícios com cantos afiados, é necessário usar uma proteção para cabos. Aparafusar firmemente (não ao polo negativo da bateria) o cabo negativo adquirível no mercado a um ponto de massa (parafuso de carroceria, chapa de carroceria). Raspar a superfície de contato do ponto de massa até chegar ao metal puro e lubrificar com graxa de grafite.

Fusíveis integrados (Fuse)

Os fusíveis (Fuse) integrados no amplificador protegem o andar final e todo o sistema elétrico no caso de uma falha. Ao utilizar um fusível sobressalente, jamais ligar o fusível em ponte ou substituir por um outro com corrente mais alta.

Exemplos de ligação

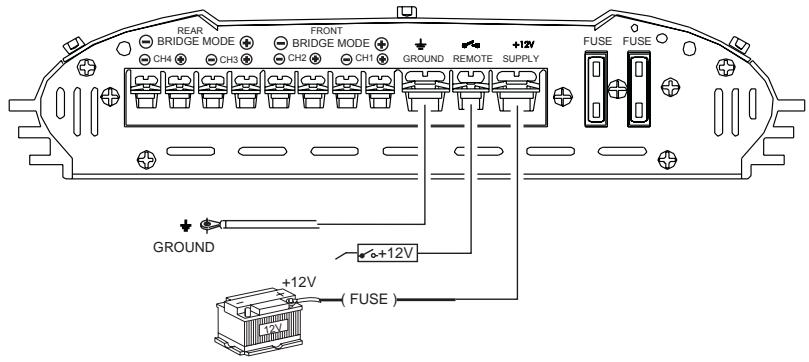

Ligação do abastecimento de tensão Fig. 2.

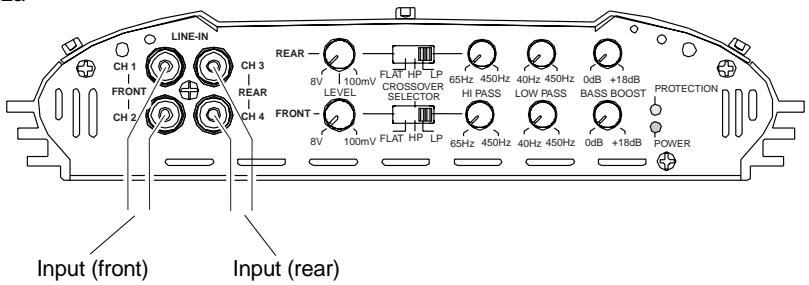

Ligação à auto-rádios com saída Cinch Fig. 2a.

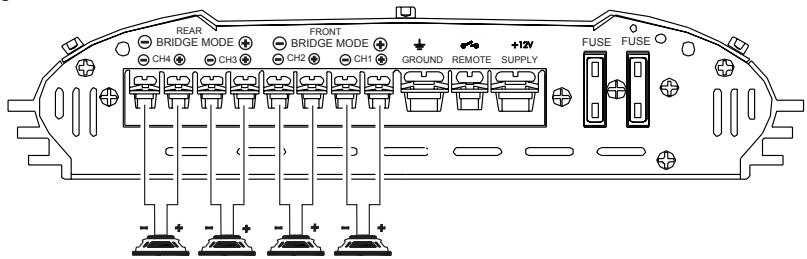

Ligações de alto-falantes Fig. 3/4/5.

Ligar a ligação Remote do amplificador à fonte de tensão comutável de +12 V.

Desta maneira o amplificador pode ser ligado e desligado através do interruptor de ligar e desligar do aparelho de rádio.

Regulador Level

Com auxílio do regulador Level é possível adaptar a sensibilidade de entrada do andar final à tensão de saída do pré-amplificador do auto-rádio. A amplitude de ajuste é de 0,1 V a 8 V. Ao ligar auto-rádios de outros fabricantes, é necessário adaptar a sensibilidade de entrada de acordo com as indicações do fabricante.

Para este efeito acrescentam-se mais algumas explicações: Girando o regulador no sentido dos ponteiros do relógio, aumenta-se a sensibilidade de entrada do amplificador. Não se trata, no entanto, de um ajuste de volume de som; na posição final não pode ser alcançada uma maior potência de amplificação, mesmo que de início tenha esta impressão. O sistema apenas aumenta o volume de som com maior rapidez, quando o ajuste de som do aparelho de rádio é elevado.

Ligações de altifalantes

(Se um amplificador tiver que ser ligado em ponte, siga aqui diretamente com a secção "Ligações de altifalantes ligados em ponte"). Como em todos os componentes de áudio, uma polarização correta do amplificador e dos altifalantes é essencial para uma boa reprodução de graves. Por isso, deve-se observar que a ligação positiva (+) do amplificador está ligada à ligação positiva (+) do altifalante; o mesmo vale para as ligações negativas (-). Além disto, é necessário

que o canal esquerdo do amplificador seja ligado ao altifalante esquerdo e o canal direito do amplificador seja ligado ao altifalante direito. Altifalantes, 4 ohms (min. 2 ohms).

Ligações de altifalantes ligados em ponte

O BGA também pode ser ligado em ponte para uma configuração mono. Desta maneira, o amplificador pode ser utilizado para um ou vários subwoofers ou um woofer. Nesta configuração, o amplificador soma o canal esquerdo e direito para uma saída de um canal (saída monofônica).

Indicação:

O amplificador só pode somar a informação de sinal da esquerda e da direita, se tiverem sido realizadas ambas as ligações RCA.

ATENÇÃO:

No caso de ligação em ponte, a carga do amplificador deve ser de 4 ohms ou mais. Uma impedância inferior à prevista leva a um sobreaquecimento ou ao desligamento do amplificador, o que pode provocar danos duradouros.

Ajustar o tipo e a amplitude das transições de frequência

No BGA 450, o tipo de transição de frequência (ou será "Low-Pass" ou "Hi-Pass") e a frequência de entrada desejada podem ser ajustadas. Se, por exemplo, desejar ligar um par de subwoofers, são necessários os ajustes "Low-Pass" indicados sob a. A frequência de entrada depende da amplitude de frequência dos altifalantes (veja amplitude de frequência recomendada para os altifalantes).

"High-Pass" - Regulação de frequência

Este regulador está ativo quando o interruptor se encontra na posição "Hi-Pass", e possibilita o ajuste da frequência de entrada desejada. Exemplo: Com um ajuste de 40Hz , o amplificador tem uma amplitude de frequência de 40Hz a 30.000Hz .

"Low-Pass" - Regulação de frequência

Este regulador está ativo quando o interruptor se encontra na posição "Low-Pass", e possibilita o ajuste da frequência de entrada desejada. Exemplo: Com um ajuste de 150Hz , o amplificador tem uma amplitude de frequência de 10Hz a 150Hz .

Bass Boost

Com o regulador Bass Boost, controla-se o realce dos graves no amplificador. O domínio de regulação vai de 0 dB até +18 dB.

Indicação de estrutura (POWER/PROTECT)

Luz verde: Andar final, situação de função nascimento regular

Luz vermelha: O andar final foi desligado eletronicamente pois há um caso de avaria.

Fig. 1

Fig. 2

Fig. 2a

Fig. 3 min. 2 Ohm x4
