BGA 450 - Ljudförstärkare BLAUPUNKT - Gratis bruksanvisning och manual

Produkttyp	Ljudförstärkare
Märke	Blaupunkt
Modell	BGA 450
Mått (L x H x D)	332 x 49,5 x 232 mm
Strömförsörjning	12 V DC (fordonsbatteri)
Max effekt (4 Ω)	4 x 100 W (fyrkanal) / 2 x 320 W (stereo)
Max effekt (2 Ω)	4 x 160 W (fyrkanal)
RMS-effekt (4 Ω)	4 x 50 W (fyrkanal) / 2 x 160 W (stereo)
RMS-effekt (2 Ω)	4 x 80 W (fyrkanal)
Frekvensomfång	10 Hz - 30 000 Hz
Signal/brusförhållande	> 90 dB
Impedansstabilitet	2 Ω
Ingångskänslighet	0,1 - 8 V
Lågpassfilter	40 - 450 Hz justerbar
Högpassfilter	65 - 450 Hz justerbar
Basförstärkning (Bass Boost)	0 - 18 dB justerbar
Driftslägen	Stereo, fyrkanal, bryggad (mono)
Skydd	Indikator POWER (grön) / PROTECTION (röd)
Underhåll	Rengör med en mjuk, torr trasa
Säkerhet	Koppla bort batteriet före installation; använd en säkring inom 30 cm från batteriet
Anslutningar	RCA-ingångar, högtalarutgångar, remote, ström

Vanliga frågor - BGA 450 BLAUPUNKT

Hur ansluter jag förstärkaren BGA 450 till bilradion?

Använd en RCA-kabel (Cinch) mellan bilradions förförstärkarutgång och förstärkarens RCA-ingång. Om bilradion har en ISO Blaupunkt-kontakt, använd en ISO-Cinch-adapter (ref. 7 607 893 093 eller 7 607 855 094).

Vilken impedans kan jag använda på högtalarna?

Förstärkaren är stabil i 2 Ω. Använd högtalare med impedans 2 till 4 Ω. För bryggdrift får impedansen inte vara lägre än 4 Ω.

Hur ställer jag in lågpassfiltret för en subwoofer?

Ställ omkopplaren på 'Low-Pass' och justera potentiometern mellan 40 och 450 Hz enligt subwooferns rekommendationer. Exempelvis, för en delningsfrekvens på 150 Hz, ställ in på 150 Hz.

Vad betyder den röda PROTECTION-lampan?

Den röda lampan indikerar ett fel (överhettning, kortslutning, för låg last). Utgångssteget inaktiveras elektroniskt. Kontrollera anslutningarna och högtalarnas impedans.

Hur ansluter jag flera subwoofers i bryggläge (mono)?

Använd vänster RCA-kanal som ingång, och koppla sedan högtalarutgångarna i brygga: högtalarens pluspol till höger kanals pluspol, och minuspolen till vänster kanals minuspol. Total impedans måste vara minst 4 Ω.

Hur ställer jag in gain (ingångskänslighet)?

Vrid gain-reglaget medurs för att öka känsligheten (från 0,1 V till 8 V). Det är inte en volymkontroll; för hög inställning kan orsaka distorsion. Justera efter bilradions utspänning.

Var ska förstärkaren installeras i bilen?

Installera förstärkaren på en torr och väl ventilerad plats, till exempel under ett säte eller i bagageutrymmet. Se till att luft cirkulerar för kylning. Fäst den ordentligt för att undvika olyckor.

Vilken säkring ska jag använda för strömförsörjningen?

Strömkabeln måste vara utrustad med en säkring placerad inom 30 cm från batteriet. Använd det värde som tillverkaren rekommenderar (inte specificerat i manualen, men vanligtvis 30-50 A beroende på effekt). Byt aldrig till en säkring med högre märkström.

Hur ansluter jag ström och jord?

Anslut den positiva kabeln (+) till batteriet via en säkring. Den negativa kabeln (-) ska skruvas i en jordpunkt på karossen (inte batteriets minuspol). Skala kontaktpunkten och fetta in den. Minsta kabelarea: 6 mm².

Hur använder jag Bass Boost-funktionen?

Bass Boost-potentiometern gör det möjligt att öka basen från 0 till +18 dB. Vrid den medurs för att förstärka basen. Observera: överdriven förstärkning kan skada högtalarna.

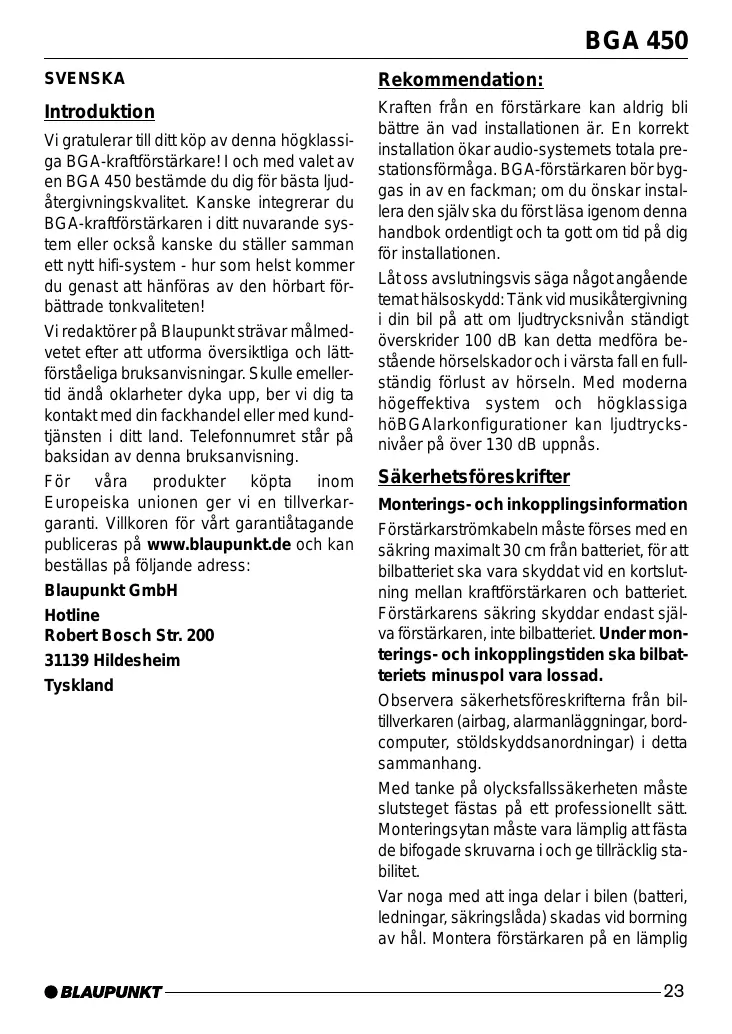

BRUKSANVISNING BGA 450 BLAUPUNKT

Vi gratulerar till ditt kop av denna högklassiga BGA-kraftforstärkare! I och med valet av en BGA 450 bestämde du dig for basta ljudåtergivningskvalitet. Kanske integrerar du BGA-kraftforstärkaren i ditt nuvarande system aller också kanske du ställer samman ett nytt hifi-system - hur som helstkommen du genast att hanforas av den hörbart forbättrade tonkvaliteten!

Vi redaktör på Blaupunkt strävar målmedvetet after att utforma översiktliga och lättforståeliga braksanvisningar. Skulle emellertid ända oklarheter dyka upp, ber vi dig takontakt med din fackhandel eller med kundtjansten i ditt land. Telefonnumret stär på baksidan avenna braksanvisning.

For vara Produkter kopta inom Europeiska unionen ger vi en tillverkargaranti. Villkoren for vart garantiatagande publiceras pa www.blaupunkt.de och kan bestallas på foljande adress:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

31139 Hildesheim

Tyskland

Rekommendation:

Kraften fran en forstarkare kan aldrig bìbàttre ān vad installationen ār. En korrekt installation ökar audio-systemets totala pre-stationsförmåga. BGA-förstärkaren börgbyggas in av en fackman; om du önskar installerera den själv sca du Först lasaigen denna handbok ordentligt och ta gott om tid på dig für installationen.

Làt oss avslutningsvis saga nagot angäende temat hälloskydd: Tänk vid musikátergivning i din bil på att om ljudtrycksniven ständigt överskrider 100 dB kan detta medfora bestände hörskador och i värsta fall en fullständig forlust av hörsein. Med moderna högeeffektiva system och högklassiga höBGAlarkconfigurationer kan ljudtrycksnivaer på over 130 dB uppnas.

Sakerhetsforeskrifter

Monterings- och inkopplingsinformation

Förstärkarströmkabeln mäste förses med en säkring maximalt 30 cm—from batteriet, für att bilbatteriet ská vara skyddat vid en kortslutning mellan kraft Förstarkaren och batteriet. Förstärkarens säkring skyddar endast själva Förstarkaren, inte bilbatteriet. Under monterings- och inkopplingstiden ska bilbatteriets minuspol vara lossad.

Observera sakerhetsfreskriftemna fran bil- tillverkaren (airbag, alarmanlaggingar, bord- computer, stoldskyddsanordninger) i detta sammanhang.

Med tanke på olycksfallssakerheten måste slutsteget fästas på att professionell satt. Monteringsytan måste vara lämpig att fästa de bifogade skruvarna i och ge tillräcklig stabilitet.

Var noga med att inga delar i bilen (battery, ledninger, särkringslada) skadas vid borming av hal. Montera forstarkaren pa en lamplig

monteringsplats, tex under sataena erler i bagageutrymmet (fig 1).

Välj en torr plats som monteringsplats, dar luftcirkulationen for kylning av Förstarkaren saker t illräcklig. Använd kabel-genomfor-ingar till skarpkantage hal. Använd hOBGALare med 2-4 ohm impedans (se tabell resp. monteringsanvising). Observera den maxima effekttaliigheten (musikeffekt). Anslut inte hoBGAlarna till godsledningen, använd endast de markta klammorna. Plus- och minusledningarnas areor fär ej vara minde an 6mm^2

Amplifier BGA 450

Forstarkaren arlmpig for anslutning till en bilradio med cinch-anslutning.Anvand Blaupunkt ISO-cinch adapter for anslutning till en bilradio med ISO-anslutning. (7 607 893 093/7 607 855 094)

Användningsmöljeheter och hoBGAlaranslutting:

Quadro-Mode Max Power	4 x 100 Watt / 4 Ω	Fig. 3
Stereo-Mode Max Power	2 x 320 Watt / 4 Ω	Fig. 5
Quadro-Mode Max Power	4 x 160 Watt / 2 Ω	Fig. 3
Quadro-Mode RMS Power	4 x 50 Watt / 4 Ω	Fig. 3
Stereo-Mode RMS Power	2 x 160 Watt / 4 Ω	Fig. 5
Quadro-Mode RMS Power	4 x 80 Watt / 2 Ω	Fig. 3
Frekvensområde	10 Hz - 30.000 Hz
Signal- brusavständ	>90 dB
Stabilitet	2 Ω
Ingångs- känslighat	0,1 - 8 V
Low Pass Filter	40 - 450 Hz
High Pass Filter	65 - 450 Hz
Bass Boost	0-18 dB
Abmessungen B x H x D (mm)	332 x 49,5 x 232

Plus-/minusanslutting

Vi rekommenderar en area pa minst 6mm^2 Lagg en vanlig plusledning som finns i handeln till batteriet och anslut over sakringshallaren. Anvand kabelgenomforingar till skarpkantade hal. Skruva fast en vanlig minuskabel som finns i handeln ordentligt vid ett störningsfritt godsstalle (karosseriskruv, karosseriplat; ej vid batteriets minuspol). Skrapa godsstallets kontaktyta metaliskt blank och smorj in den med grafitfett.

Integraderse sakringar (fuse)

De i forstarkaren integrERade sakringarna (fuse) skyddar slutsteget och hela elektriska systemet om det uppkommer ett fel. Overbrygga aldrig sakringar om en ny sakring behovs och byt heller aldrig ut mot typer med högre ström.

Exempel på anslutningar

Anslutnng av spanningstillforseln fig. 2.

Anslutning till bilstereoanlaggingar med Cinch-utgang fig. 2a.

HoBGAlaransluttingar fig. 3/4/5.

Koppla forstärkarens remotanslutting till en omkopplingsbar +12 V spanningskälla.

Pá sá vis kan Förstärkaren slás pá/ stängas av via radixons pá- och avslagning.

Levelreglering

Med hjälp av Level regleringen kan slutstegets ingängskänsligkeit anpassas till utgangsspanninger for bilradians förforstärkarutgang. Inställningsområdet ar 0,1 - 8 V. Vid ansluting till en bilradio av ett annat fabrikat sk ingängskänsligheten anpassas i enlighem med uppgifterna fran tillverkaren.

Nagra viktiga forklaringar om detta: Genom vridning medsols av regleringen ökar Förstarkarens ingångskänslighem och därmed även ljudstyrkan. Det är dock inte frågan omen reglering av ljudstyrkan; i slutpositionen gär det inte att uppà större forstarkarkraft, även om det först läter sa. Systemet ökar bara ljudstyrkan snabbare när volymen pa radion dras pa.

HöBGAlaransluttingar

(Vid en bryggkoppling av forstarkaren: Gå direkt till avsnittet "HöBGAlaranslutningar med brygga" och fortsett)d.)

Precis som for alla audiokomponenter ar en korrekt polning av forstarkare och hoBGAlare av mycket avgorande betydelse for en god basatergivng. Darfor ar det viktigt att vid anslutingarna se till att forstarkarens pusledning (+) koplas till hoBGAlrens pusledning (+) ;amma sak galler for minusledningarna (-). Dessutom maste vander forstarkarkanal koplas till vander hoBGAlare och hoger forstarkarkanal till hoger hoBGAlare.

HöBGAlaransluttingar med brygga

For en monokconfiguration kan BGA-forstarkaren även kopplas i brygga. Pá sa vis kan forstarkaren anvandas till en eller flera subwoofer aller en mellanregistering. Ienna konfiguration adderar forstarkaren höger och vänster kanal till en enkanals-utgang (monoutgang).

Hänvisning:

Förstärkaren kan endast addera höger och vänster signal-information om saväl högser som vänster RCA-anslutning gjorts.

OBSERVERA:

Vid en bryggkoppling maste forstarkarlasten uppgà till 4 ohm eller mer. En lagohmigare last medfor att forstarkaren overhettas ull stangs av och fororsaka bestaende skador.

Inställing av frekvensövergangarnas typ och område

BGA 450 kan typen av frekvensövergang (dv's "Low-Pass" eller "Hi-Pass") och den önskade ingängsfrekvensen ställas in. Om exemplvis att subwoofer-par sca anslutas behövs de enligt "Low-Pass"-inställingarna. Ingängsfrekvensen ar beroende av höBGAlarens frekvensområde (se rekommanderat frekvensområde for HöBGAlarna).

"High-Pass" - frekvensreglering

Denna reglering ar aktiv narrinstallng gjorts
papositionen "Hi-Pass" och gor det mojligt
att stalla in den onskade ingangsfrekvensen.
Exempel: Vid en installning pa 40 Hz har
forstarkaren ettt frekvensomrade pa 40 Hz-
30.000 Hz.

"Low-Pass"- frekvensreglering

Denna reglering ar aktiv nár installning gjorts på positionen "Low-Pass" och gör det möjligt att stalla in den önskade ingångsfrekvensen. Exempel: Vid en installlning på 150Hz har forstarkaren ett frekvensomrade på 10Hz - 150Hz .

Basreglage

Med basreglaget (bass boost) kan Du justera Förstarkarens basærgivning. Installingsomrdet gär frän 0 dB till +18 dB.

Driftslagessignal (POWER/PROTECTION)

Gront Ijus: Slutsteget pa, reguljar drift.

Rott Ijus: Slutsteget ar elektroniskt bortkopplat på grund av fel.
