Producttype	Audioversterker
Merk	Blaupunkt
Model	BGA 450
Afmetingen (B x H x D)	332 x 49,5 x 232 mm
Voeding	12 V DC (accu voertuig)
Maximaal vermogen (4 Ω)	4 x 100 W (quad) / 2 x 320 W (stereo)
Maximaal vermogen (2 Ω)	4 x 160 W (quad)
RMS-vermogen (4 Ω)	4 x 50 W (quad) / 2 x 160 W (stereo)
RMS-vermogen (2 Ω)	4 x 80 W (quad)
Frequentierespons	10 Hz - 30 000 Hz
Signaal-ruisverhouding	> 90 dB
Impedantiestabiliteit	2 Ω
Ingangsgevoeligheid	0,1 - 8 V
Laagdoorlaatfilter	40 - 450 Hz instelbaar
Hoogdoorlaatfilter	65 - 450 Hz instelbaar
Basversterking (Bass Boost)	0 - 18 dB instelbaar
Werkingsmodi	Stereo, quad, gebrugd (mono)
Bescherming	Indicator POWER (groen) / PROTECTION (rood)
Onderhoud	Reinigen met een zachte, droge doek
Veiligheid	Koppel de accu los voor installatie; gebruik een zekering op 30 cm van de accu
Aansluitingen	RCA-ingangen, luidsprekeruitgangen, remote, voeding

Veelgestelde vragen - BGA 450 BLAUPUNKT

Hoe sluit ik de BGA 450 versterker aan op de autoradio?

Gebruik een RCA-kabel (Cinch) tussen de voorversterkte uitgang van de autoradio en de RCA-ingang van de versterker. Als de autoradio een ISO Blaupunkt-aansluiting heeft, gebruik dan een ISO-Cinch-adapter (ref. 7 607 893 093 of 7 607 855 094).

Welke luidsprekerimpedantie kan ik gebruiken?

De versterker is stabiel op 2 Ω. Gebruik luidsprekers met impedantie 2 tot 4 Ω. Voor brugwerking mag de impedantie niet lager zijn dan 4 Ω.

Hoe stel ik het laagdoorlaatfilter in voor een subwoofer?

Zet de schakelaar op 'Low-Pass' en pas de potentiometer aan tussen 40 en 450 Hz volgens de aanbevelingen van de subwoofer. Stel bijvoorbeeld voor een afsnijfrequentie van 150 Hz in op 150 Hz.

Wat betekent het rode PROTECTION-lampje?

Het rode lampje geeft een storing aan (oververhitting, kortsluiting, te lage belasting). De uitgangstrap wordt dan elektronisch uitgeschakeld. Controleer de aansluitingen en de impedantie van de luidsprekers.

Hoe sluit ik meerdere subwoofers aan in brugmodus (mono)?

Gebruik het linker RCA-kanaal als ingang en verbind de luidsprekeruitgangen in brug: de positieve pool van de luidspreker op de positieve pool van het rechterkanaal, en de negatieve pool op de negatieve pool van het linkerkanaal. De totale impedantie moet minstens 4 Ω zijn.

Hoe stel ik de gain (ingangsgevoeligheid) in?

Draai de gain-regelaar met de klok mee om de gevoeligheid te verhogen (van 0,1 V tot 8 V). Dit is geen volumeregeling; een te hoge instelling kan vervorming veroorzaken. Pas aan op basis van de uitgangsspanning van de autoradio.

Waar installeer ik de versterker in de auto?

Installeer de versterker op een droge, goed geventileerde plaats, bijvoorbeeld onder een stoel of in de kofferbak. Zorg voor voldoende luchtcirculatie voor koeling. Bevestig hem stevig om ongelukken te voorkomen.

Welke zekering gebruik ik voor de voeding?

De voedingskabel moet een zekering hebben die op minder dan 30 cm van de accu is geplaatst. Gebruik de door de fabrikant aanbevolen waarde (niet gespecificeerd in de handleiding, maar meestal 30-50 A afhankelijk van het vermogen). Vervang nooit door een zekering met een hogere waarde.

Hoe sluit ik de voeding en massa aan?

Verbind de positieve kabel (+) met de accu via een zekering. De negatieve kabel (-) moet worden bevestigd aan een massapunt op de carrosserie (niet aan de negatieve pool van de accu). Ontbloot het contactpunt en vet het in. Minimale kabeldoorsnede: 6 mm².

Hoe gebruik ik de Bass Boost-functie?

De Bass Boost-potentiometer verhoogt de bas van 0 tot +18 dB. Draai hem met de klok mee om de bas te versterken. Let op: overmatige versterking kan de luidsprekers beschadigen.

GEBRUIKSAANWIJZING BGA 450 BLAUPUNKT

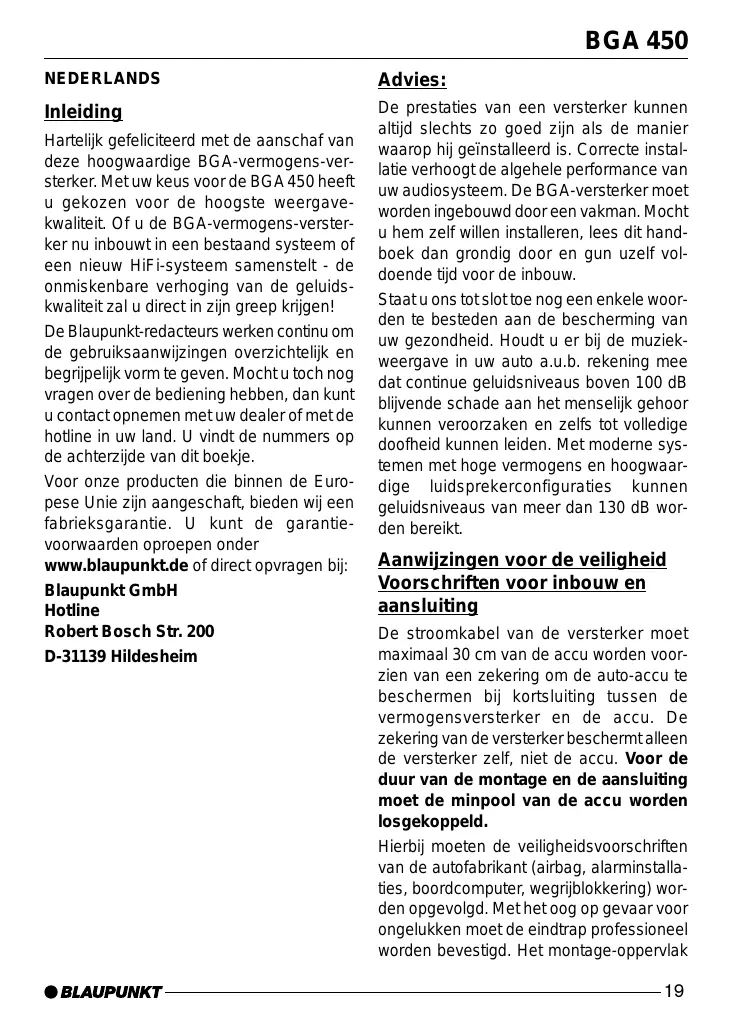

Hartelijk gefeliciteerd met de aanschaf van deze hoogwaardige BGA-vermogensversterker. Met uw keuze voor de BGA 450 heeft u gekozen voor de hoogste weergavekwaliteit. Of u de BGA-vermogensversterker nu inbouwt in een bestaand systeem of een nieuw hi-fi-systeem samenstelt - de onmiskenbare verhoging van de geluidskwaliteit zult u direct in uw greep krijgen!

De Blaupunkt-redacteuren werken continu om de gebruiksaanwijzingen overzichtelijk en begrijpelijk vorm te geven. Mocht u toch nog vragen over de bediening hebben, dan kunt u contact opnemen met uw dealer of met de hotline in uw land. U vindt de nummers op de achterzijde van dit boekje.

Voor onze producten die binnen de Europese Unie zijn aangeschaft, bieden wij een fabrieksgarantie. U kunt de garantievoorwaarden oproepen onder

www.blaupunkt.de of direct opvragen bij:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Advies:

De prestaties van een versterker kunnen altijd slechts zo goed zijn als de manier waarop hij geïnstalleerd is. Correcte installatie verhoogt de algehele performance van uw audiosysteem. De BGA-versterker dient te worden ingebouwd door een vakman. Mocht u hem zelf willen installeren, lees dit handboek dan grondig door en gun uzelf voldoende tijd voor de inbouw.

Staat u ons tot slot toe nog een enkel woord te besteden aan de bescherming van uw gezondheid. Houdt u er bij de muziekweergave in uw auto a.u.b. rekening mee dat continue geluidsniveaus boven 100 dB blijvende schade aan het menselijk gehoor kunnen veroorzaken en zich tot volledige doofheid kunnen leiden. Met moderne systemen met hoge vermogens en hoogwaardige luidsprekerconfiguraties kunnen geluidsniveaus van meer dan 130 dB worden bereikt.

Aanwijzingen voor de veiligheid Voorschriften voor inbouw en aansluiting

De stroomkabel van de versterker dient maximaal 30 cm van de accu te worden voorzien van een zekering om de auto-accu te beschermen bij kortsluiting tussen de vermogensversterker en de accu. De zekering van de versterker beschermt alleen de versterker zelf, niet de accu. Voor de duur van de montage en de aansluiting dient de minpool van de accu te worden losgekoppeld.

Hierbij dienen de veiligheidsvoorschriften van de autofabrikant (airbag, alarminstallaties, boordcomputer, wegrijblokkering) te worden opgevolgd. Met het oog op gevaar voor ongelukken dient de eindtrap professioneel te worden bevestigd. Het montage-oppervlak

moet geschikt zijn voor de meegeleverde schroeven en een stevige ondergrond bieden. Bij het boren van gaten dient u erop te letten dat er geen onderdelen van de auto (accu, kabels, zekeringkast) beschadigd raken.

De versterker wordt op een geschikte plaat gemonteerd, bijvoorbeeld onder de stoel of in de kofferruimte (fig. 1).

Bij de keuze van de plaats van inbouw moet een droge plaats worden gekozen waar voldoende ventilatie voor de koeling van de versterker gegarandeerd is. Gebruik kabeldoorvoeringen bij gaten met scherpe randen. Gebruik luidsprekers met een impedantie van 2 tot 4 Ohm (zie tabel resp. inbouwtekening). Let op de maximale belastbaarheid (muziekvermogen). Leg de luidsprekers niet aan aarde en gebruik alleen de aangegeven klemmen. De doorsnede van de plus- en minkabel mag niet kleiner zijn dan 6 mm².

Versterker BGA 450

De versterker is geschikt voor aansluiting op autoradio's met cinch-aansluiting. Gebruik voor de aansluiting op autoradio's met ISO-aansluiting een Blaupunkt ISO-cinch-adapter (7 607 893 093 / 7 607 855 094).

Plus-/minaansluiting

Wij bevelen een minimale doorsnede van 6 mm² aan. Leg een in de handel verkrijgbare pluskabel naar de accu en sluit deze aan via een zekeringhouder. Gebruik kabeldoorvoeringen bij gaten met scherpe randen. Schroef een in de handel verkrijgbare minkabel stevig vast op een storingsvrij massapunt (carrosserieschroef, plaatstaal van de carrosserie - niet aan de minpool van de accu). Kras het metaal op het contactoppervlak van het massapunt blank en vet het in met grafietvet.

Geïntegreerde zekeringen (Fuse)

De in de versterker geïntegreerde zekeringen (Fuse) beschermen de eindtrap en het gehele elektrische systeem in geval van fouten. Overbrug nooit zekeringen wanneer u een reservezekering plaatst en vervang ze nooit door typen met een hogere ampèrage.

Aansluitvoorbeelden

Aansluiting van de voeding Fig. 2.

Aansluiting op autoradio's met cinch-uitgang Fig. 2a.

Voorbeelden van aansluiting van de luidsprekers Fig. 3/4/5.

Remote-aansluiting van de versterker verbinden met schakelbare 12 Volt-spanningsbron

Op deze manier kan de versterker via de aan-/uitschakelaar van de radio worden in- en uitgeschakeld.

Level-regelaar

Met behulp van de levelregelaar kan de ingangsgevoeligheid van de eindtrap worden aangepast aan de uitgangsspanning van de voorversterkeruitgang van uw autoradio. Het instelbereik verloopt van 0,1 tot 8 volt. Wanneer een autoradio van een andere fabrikant wordt aangesloten, moet de ingangsgevoeligheid worden aangepast in overeenstemming met de gegevens van de fabrikant.

Nog enkele belangrijke aanwijzingen hierbij:

Wanneer de regelaar met de klok mee wordt gedraaid, wordt de ingangsgevoeligheid van de versterker, en daarmee het volume, groter. Het betreft hier echter geen volumeregeling. In de eindpositie wordt geen hoger vermogen van de versterker bereikt, ook al klinkt dit aanvankelijk wel zo. Het volume wordt alleen sneller verhoogd wanneer de volumeregelaar van de radio hoger wordt gezet.

Luidsprekeraansluitingen

(In het geval dat de versterker in brug moet worden geschakeld, begint u hier direct met de paragraaf "Overbrugde luidsprekeraansluiting".)

Zoals bij elke audiocomponent is de correcte polariteit van versterker en luidsprekers van essentieel belang voor een goede basweergave. Daarom moet er bij het aansluiten op worden gelet dat de positieve (+)

aansluiting van de versterker met de positieve (+) aansluiting van de luidsprekers wordt verbonden. Voor de negatieve aansluitingen geldt hetzelfde. Bovendien moet het linker versterkerkanaal met de linker luidspreker en het rechter versterkerkanaal met de rechter luidspreker worden verbonden.

Overbrugde luidsprekeraansluiting

De BGA-versterker kan voor een monoconfiguratie ook in brug worden geschakeld. Op deze manier kan de versterker voor een of meer subwoofers, resp. een middentonenluidspreker worden gebruikt. In deze configuratie voegt de versterker het rechter- en het linkerkanaal samen tot een eenkanaals (mono-)uitgang.

Let op:

De versterker kan de rechter- en de linkersignalen alleen samenvoegen wanneer zowel de rechter als de linker RCA-aansluiting is uitgevoerd.

ATTENTIE:

In brugschakeling moet de impedantie 4 ohm of meer bedragen. Een lage belasting leidt tot oververhitting of uitschakeling van de versterker en kan permanente schade veroorzaken.

Aard en omvang van de frequentie-overgangen instellen

Bij de BGA 450 kan de aard van de frequentie-overgang (d.w.z. "high pass" of "low pass") en de gewenste aanvangsfrequentie worden ingesteld. Wanneer bv. een paar subwoofers moet worden aangesloten, zijn de in fig. 2a afgebeelde "low pass"-instellingen vereist. De aanvangsfrequentie is afhankelijk van het frequentiebereik van de luidsprekers (zie aanbevolen frequentiebereik van de luidsprekers).

Deze regelaar is actief indien de schakelaar zich in de "Hi-Pass"-stand bevindt, en maakt de instelling van de gewenste aanvangsfrequentie mogelijk. Voorbeeld: Bij een instelling van 40 Hz heeft de versterker een frequentiebereik van 40 Hz tot 30.000 Hz.

"Low pass"-frequentieregeling

Deze regelaar is actief indien de schakelaar zich in de "Low-Pass"-stand bevindt, en maakt de instelling van de gewenste aanvangsfrequentie mogelijk. Voorbeeld: Bij een instelling van 150 Hz heeft de versterker een frequentiebereik van 10 Hz tot 150 Hz.

Bass boost

Met behulp van de Bass Boost-regelaar kan de basweergave van de versterker worden ingesteld. Het instelbereik loopt van 0 dB tot +18 dB.

Aanduiding bedrijfstoestand (POWER / PROTECTION)

Groen lampje: eindtrap aan, reguliere bedrijfstoestand;

Rood lampje: eindtrap is elektronisch uitgeschakeld, omdat er een storing is opgetreden.
