BGA 450 - Amplificateur audio BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio
Marque	Blaupunkt
Modèle	BGA 450
Dimensions (L x A x P)	332 x 49,5 x 232 mm
Alimentation	12 V CC (batterie véhicule)
Puissance max (4 Ω)	4 x 100 W (quadruple) / 2 x 320 W (stéréo)
Puissance max (2 Ω)	4 x 160 W (quadruple)
Puissance RMS (4 Ω)	4 x 50 W (quadruple) / 2 x 160 W (stéréo)
Puissance RMS (2 Ω)	4 x 80 W (quadruple)
Réponse en fréquence	10 Hz - 30 000 Hz
Rapport signal/bruit	> 90 dB
Stabilité d'impédance	2 Ω
Sensibilité d'entrée	0,1 - 8 V
Filtre passe-bas	40 - 450 Hz réglable
Filtre passe-haut	65 - 450 Hz réglable
Amplification des basses (Bass Boost)	0 - 18 dB réglable
Modes de fonctionnement	Stéréo, quadruple, ponté (mono)
Protection	Indicateur POWER (vert) / PROTECTION (rouge)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Débrancher la batterie avant installation ; utiliser un fusible à 30 cm de la batterie
Connectique	Entrées RCA, sorties haut-parleurs, remote, alimentation

FOIRE AUX QUESTIONS - BGA 450 BLAUPUNKT

Comment brancher l'amplificateur BGA 450 à l'autoradio ?

Utilisez un câble RCA (Cinch) entre la sortie préamplifiée de l'autoradio et l'entrée RCA de l'amplificateur. Si l'autoradio possède une prise ISO Blaupunkt, utilisez un adaptateur ISO-Cinch (réf. 7 607 893 093 ou 7 607 855 094).

Quelle impédance de haut-parleurs puis-je utiliser ?

L'amplificateur est stable en 2 Ω. Utilisez des haut-parleurs d'impédance 2 à 4 Ω. Pour un fonctionnement en pont, l'impédance ne doit pas être inférieure à 4 Ω.

Comment régler le filtre passe-bas pour un subwoofer ?

Placez l'interrupteur sur 'Low-Pass' puis ajustez le potentiomètre entre 40 et 450 Hz selon les recommandations du subwoofer. Par exemple, pour une fréquence de coupure à 150 Hz, réglez sur 150 Hz.

Que signifie le voyant rouge PROTECTION ?

Le voyant rouge indique une défaillance (surchauffe, court-circuit, charge trop faible). L'étage de sortie est alors désactivé électroniquement. Vérifiez les branchements et l'impédance des haut-parleurs.

Comment brancher plusieurs subwoofers en mode ponté (mono) ?

Utilisez le canal gauche RCA en entrée, puis reliez les sorties haut-parleurs en pont : la borne positive du haut-parleur sur la borne positive de la voie droite, et la borne négative sur la borne négative de la voie gauche. L'impédance totale doit être d'au moins 4 Ω.

Comment régler le gain (sensibilité d'entrée) ?

Tournez le régulateur de gain dans le sens horaire pour augmenter la sensibilité (de 0,1 V à 8 V). Ce n'est pas un réglage de volume ; un réglage trop élevé peut provoquer de la distorsion. Ajustez en fonction de la tension de sortie de l'autoradio.

Où installer l'amplificateur dans la voiture ?

Installez l'amplificateur dans un endroit sec et bien ventilé, par exemple sous un siège ou dans le coffre. Assurez-vous que l'air circule pour le refroidissement. Fixez-le solidement pour éviter les accidents.

Quel fusible utiliser pour l'alimentation ?

Le câble d'alimentation doit être équipé d'un fusible placé à moins de 30 cm de la batterie. Utilisez la valeur recommandée par le fabricant (non spécifiée dans la notice, mais généralement 30-50 A selon la puissance). Ne remplacez jamais par un fusible de calibre supérieur.

Comment brancher l'alimentation et la masse ?

Reliez le câble positif (+) à la batterie via un fusible. Le câble négatif (-) doit être vissé à un point de masse sur la carrosserie (pas au pôle négatif de la batterie). Dénudez le point de contact et graissez-le. Section minimale des câbles : 6 mm².

Comment utiliser la fonction Bass Boost ?

Le potentiomètre Bass Boost permet d'augmenter les basses de 0 à +18 dB. Tournez-le dans le sens horaire pour renforcer les basses. Attention : une amplification excessive peut endommager les haut-parleurs.

MODE D'EMPLOI BGA 450 BLAUPUNKT

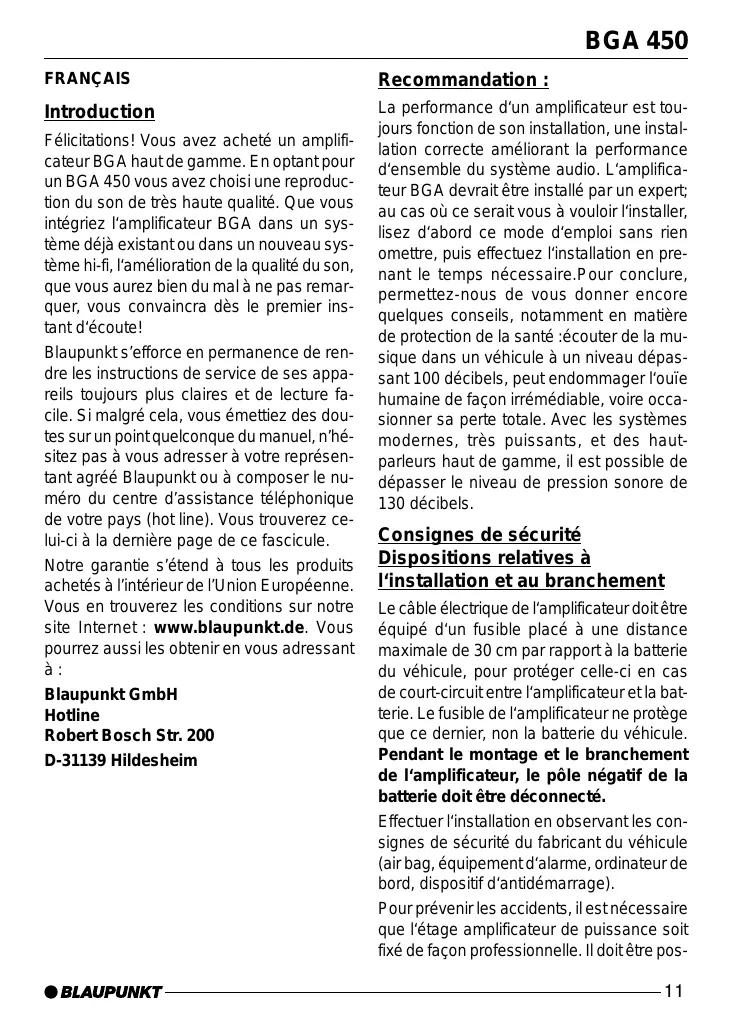

Félicitations ! Vous avez acheté un amplificateur BGA haut de gamme. En optant pour un BGA 450, vous avez besoin d'une reproduction du son de très haute qualité. Que vous intégriez l'amplificateur BGA dans un système déjà existant ou dans un nouveau système hi-fi, l'amélioration de la qualité du son, que vous aurez bien du mal à ne pas remarquer, vous convaincra dès le premier instant d'écoute !

Blaupunkt s'efforce en permanence de rendre les instructions de service de ses appareils toujours plus claires et faciles à lire. Si malgré cela, vous aviez des doutes sur un point quelconque du manuel, n'hésitez pas à vous adresser à votre représentant agréé Blaupunkt ou à composer le numéro du centre d'assistance téléphonique de votre pays (hot line). Vous trouverez celui-ci à la première page de ce fascicule.

Notre garantie s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouverez les conditions sur notre site Internet : www.blaupunkt.de. Vous pourrez aussi les obtenir en vous adressant à :

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Recommandation :

La performance d'un amplificateur est toujours fonction de son installation ; une installation correcte améliore la performance d'ensemble du système audio. L'amplificateur BGA devrait être installé par un expert ; au cas où ce serait vous qui l'installeriez, lisez d'abord ce mode d'emploi sans rien omettre, puis effectuez l'installation en prenant le temps nécessaire. Pour conclure, permettez-nous de vous donner encore quelques conseils, notamment en matière de protection de la santé : écouter de la musique dans un véhicule à un niveau dépassant 100 décibels peut endommager l'ouïe humaine de façon irrémédiable, voire occasionner sa perte totale. Avec les systèmes modernes, très puissants, et des haut-parleurs haut de gamme, il est possible de dépasser le niveau de pression sonore de 130 décibels.

Consignes de sécurité Dispositions relatives à

l'installation et au branchement

Le câble électrique de l'amplificateur doit être équipé d'un fusible placé à une distance maximale de 30 cm par rapport à la batterie du véhicule, pour protéger celle-ci en cas de court-circuit entre l'amplificateur et la batterie. Le fusible de l'amplificateur ne protège que ce dernier, non la batterie du véhicule. Pendant le montage et le branchement de l'amplificateur, le pôle négatif de la batterie doit être déconnecté.

Effectuer l'installation en observant les consignes de sécurité du fabricant du véhicule (air bag, équipement d'alarme, ordinateur de bord, dispositif d'antidémarrage).

Pour prévenir les accidents, il est nécessaire que l'étage amplificateur de puissance soit fixé de façon professionnelle. Il doit être pos-

sible d'introduire les vis livrées avec l'amplificateur dans la surface de montage, qui, elle, doit offrir un support sur.

En perçant des trous, il est nécessaire de faire attention à ne pas endommager des pièces du véhicule telles que la batterie, les câbles ou la boîte à fusibles.

L'amplificateur doit être installé à un endroit convenable, p.ex. sous les sièges ou dans le coffre (fig. 1). Lors du choix de l'emplacement, veillez à ce que celui-ci soit sec et que l'air y circule suffisamment pour assurer le refroidissement de l'amplificateur. Si le bord des trous est tranchant, utilisez un cheminement de câbles. Utilisez des haut-parleurs ayant une impédance de 2-4 Ω (cf. tableau ou dessin de montage). Faites attention à la charge maximale (puissance sonore). Ne reliez pas les haut-parleurs à la terre, n'utilisez que les bornes marquées. La section des câbles + / - ne doit pas être inférieure à 6 mm².

Amplificateur BGA 450

Cet amplificateur est conçu pour le raccordement à une prise Cinch d'autoradio. Si l'autoradio est équipé d'une prise ISO Blaupunkt, utiliser un adaptateur ISO-Cinch (7 607 893 093 / 7 607 855 094).

Possibilités d'emploi et branchement des haut-parleurs :

Quadro-Mode Max Power	4 x 100 Watt / 4 Ω	Fig. 3
Stereo-Mode Max Power	2 x 320 Watt / 4 Ω	Fig. 5
Quadro-Mode Max Power	4 x 160 Watt / 2 Ω	Fig. 3
Quadro-Mode RMS Power	4 x 50 Watt / 4 Ω	Fig. 3
Stereo-Mode RMS Power	2 x 160 Watt / 4 Ω	Fig. 5
Quadro-Mode RMS Power	4 x 80 Watt / 2 Ω	Fig. 3
Réponse hormonique	10 Hz - 30.000 Hz
Rapport signal bruit	>90 dB
Stabilité	2 Ω
Sensibilité d'entrée	0,1 - 8 V
Filtre passe-bas (Low Pass)	40 - 450 Hz
Filtre passe-haut (High Pass)	65 - 450 Hz
Bass Boost	0-18 dB
Dimensions L x A x P (mm)	332 x 49,5 x 232

Branchement +/-

Nous recommandons une section minimale de 6 mm². Les câbles (+), en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être mis en place jusqu'à la batterie, et reliés aux porte-fusibles. Si le bord des trous est tranchant, utilisez un cheminement de câbles. Les câbles (-), eux aussi en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être vissés fermement à un point de contact à la terre, libre d'interférence, tel que des vis ou le métal de la carrosserie (pas au pôle négatif de la batterie !). Mettre à nu les points de contact à la terre, en grattant dessus, et les graphiter.

Fusibles intégrés (Fuse)

Les fusibles intégrés dans l'amplificateur (Fuse) protègent l'étage amplificateur de puissance et tout le système électrique en cas de dérangement. Au moment de changer les fusibles, ne les shuntez en aucun cas, et ne les remplacez pas par des fusibles conçus pour des courants plus importants.

Exemples de branchement

Branchement de la tension d'alimentation fig. 2.

Branchement aux autoradios à sortie Cinch fig. 2a.

Branchement de haut-parleurs fig. 3/4/5.

Relier la prise remote de l'amplificateur à une source de tension commutable de +12 V

Il est ainsi possible d'allumer et d'éteindre l'amplificateur par l'interrupteur Marche/Arrêt de la radio.

Régulateur de gain

À l'aide du régulateur de gain, il est possible d'adapter la sensibilité d'entrée de l'étage amplificateur de puissance à la tension de sortie du préamplificateur de votre autoradio. La plage de régulation va de 0,1 V à 8 V. Pour les modèles.

Pour brancher un modèle d'un autre fabricant, il est nécessaire d'adapter la sensibilité d'entrée selon les instructions du fabricant en question.

Sur ce point, encore quelques renseignements importants : en tournant le régulateur dans le sens des aiguilles d'une montre, on augmente la sensibilité d'entrée de l'amplificateur, et par là également le volume. Il ne s'agit cependant pas d'un réglage de volume ; en position finale, la puissance sonore n'est pas majorée, même si au départ on en a l'impression. Car le système n'augmente plus rapidement la puissance sonore que si le régulateur de volume de la radio est ouvert.

Branchement de haut-parleurs

(Au cas où l'amplificateur devrait être branché à pont, vous pouvez sauter ce passage et passer immédiatement à la partie « Branchement à pont de haut-parleurs ».)

Comme pour tous les composants audio, le même principe vaut aussi pour l'amplificateur et les haut-parleurs : pour assurer une bonne reproduction des basses, il est nécessaire que les pôles soient branchés correctement.

C'est pourquoi il est très important que la prise (+) de l'amplificateur soit reliée à la prise (+) du haut-parleur ; il en est de même pour le pôle négatif. En outre, il est nécessaire de veiller à ce que la voie de gauche de l'amplificateur soit connectée avec le haut-parleur de gauche, ainsi que la voie de droite avec le haut-parleur de droite.

Branchement à pont de haut-parleurs

L'amplificateur BGA peut être shunté pour fonctionner aussi en mode mono, ce qui permet à l'amplificateur d'être utilisé pour un ou plusieurs subwoofers, voire pour un haut-parleur pour les fréquences moyennes. Dans ce cas, l'amplificateur réunit les voies de droite et de gauche en une seule voie de sortie (sortie mono).

Remarque :

L'amplificateur peut réunir les signaux de droite et de gauche seulement si les branchements RCA de droite et de gauche ont été effectués.

ATTENTION :

En cas de connexion à pont, la charge de l'amplificateur ne doit pas être inférieure à 4 ohms. Une charge assez faible entraîne une surchauffe ou un arrêt de l'amplificateur et risque de produire des dommages permanents.

Réglage du mode et de la zone des passages de fréquence

Le BGA 450 permet de régler le mode de passage de fréquence (c'est-à-dire Low-Pass ou High-Pass), ainsi que la fréquence de coupure souhaitée. Si l'on souhaite brancher, par exemple, une paire de subwoofers, les réglages Low-Pass doivent être effectués. La fréquence de coupure dépend de la gamme de fréquences des haut-parleurs (voir la gamme de fréquences recommandée pour les haut-parleurs).

Réglage des fréquences High-Pass

Ce régulateur, qui est actif lorsque l'interrupteur se trouve en position « Hi-Pass », permet de régler la fréquence de coupure souhaitée. Exemple : pour un réglage sur 40 Hz, l'amplificateur aura une gamme de fréquences entre 40 Hz et 30 000 Hz.

Réglage des fréquences Low-Pass

Ce régulateur, qui est actif lorsque l'interrupteur se trouve en position

« Low-Pass », permet de régler la fréquence de coupure souhaitée. Exemple : pour un réglage sur 150 Hz, l'amplificateur aura une gamme de fréquences entre 10 Hz et 150 Hz.

Bass Boost

Le régulateur Bass Boost (amplification des basses) permet de régler la restitution des basses de l'amplificateur. La plage de réglage va de 0 dB à +18 dB.

Indication de fonctionnement (POWER / PROTECTION)

Affichage vert : étage de sortie connecté, état de fonctionnement régulier.

Affichage rouge : l'étage de sortie est électroniquement déconnecté en raison d'une défaillance.
