BGA 450 - Audioverstärker BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Audioverstärker
Marke	Blaupunkt
Modell	BGA 450
Abmessungen (L x B x T)	332 x 49,5 x 232 mm
Stromversorgung	12 V Gleichstrom (Fahrzeugbatterie)
Max. Leistung (4 Ω)	4 x 100 W (4-Kanal) / 2 x 320 W (Stereo)
Max. Leistung (2 Ω)	4 x 160 W (4-Kanal)
RMS-Leistung (4 Ω)	4 x 50 W (4-Kanal) / 2 x 160 W (Stereo)
RMS-Leistung (2 Ω)	4 x 80 W (4-Kanal)
Frequenzgang	10 Hz - 30 000 Hz
Signal-Rausch-Verhältnis	> 90 dB
Impedanzstabilität	2 Ω
Eingangsempfindlichkeit	0,1 - 8 V
Tiefpassfilter	40 - 450 Hz einstellbar
Hochpassfilter	65 - 450 Hz einstellbar
Bassverstärkung (Bass Boost)	0 - 18 dB einstellbar
Betriebsmodi	Stereo, 4-Kanal, gebrückt (Mono)
Schutz	Anzeige POWER (grün) / PROTECTION (rot)
Pflege	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Batterie vor der Installation abklemmen; eine Sicherung in 30 cm Entfernung von der Batterie verwenden
Anschlüsse	RCA-Eingänge, Lautsprecherausgänge, Remote, Stromversorgung

Häufig gestellte Fragen - BGA 450 BLAUPUNKT

Wie schließe ich den Verstärker BGA 450 an das Autoradio an?

Verwenden Sie ein RCA-Kabel (Cinch) zwischen dem Vorverstärkerausgang des Autoradios und dem RCA-Eingang des Verstärkers. Wenn das Autoradio einen ISO-Stecker von Blaupunkt hat, verwenden Sie einen ISO-Cinch-Adapter (Art.-Nr. 7 607 893 093 oder 7 607 855 094).

Welche Lautsprecherimpedanz kann ich verwenden?

Der Verstärker ist 2 Ω stabil. Verwenden Sie Lautsprecher mit einer Impedanz von 2 bis 4 Ω. Für den Brückenbetrieb darf die Impedanz nicht unter 4 Ω liegen.

Wie stelle ich den Tiefpassfilter für einen Subwoofer ein?

Stellen Sie den Schalter auf 'Low-Pass' und passen Sie das Potentiometer zwischen 40 und 450 Hz gemäß den Empfehlungen des Subwoofers an. Zum Beispiel für eine Grenzfrequenz von 150 Hz auf 150 Hz einstellen.

Was bedeutet die rote PROTECTION-Anzeige?

Die rote Anzeige zeigt eine Störung an (Überhitzung, Kurzschluss, zu geringe Last). Die Ausgangsstufe wird dann elektronisch deaktiviert. Überprüfen Sie die Anschlüsse und die Impedanz der Lautsprecher.

Wie schließe ich mehrere Subwoofer im Brückenbetrieb (Mono) an?

Verwenden Sie den linken RCA-Kanal als Eingang und verbinden Sie die Lautsprecherausgänge in Brückenschaltung: den Pluspol des Lautsprechers mit dem Pluspol des rechten Kanals und den Minuspol mit dem Minuspol des linken Kanals. Die Gesamtimpedanz muss mindestens 4 Ω betragen.

Wie stelle ich den Gain (Eingangsempfindlichkeit) ein?

Drehen Sie den Gain-Regler im Uhrzeigersinn, um die Empfindlichkeit zu erhöhen (von 0,1 V auf 8 V). Dies ist keine Lautstärkeeinstellung; eine zu hohe Einstellung kann zu Verzerrungen führen. Stellen Sie ihn entsprechend der Ausgangsspannung des Autoradios ein.

Wo installiere ich den Verstärker im Auto?

Installieren Sie den Verstärker an einem trockenen, gut belüfteten Ort, z. B. unter einem Sitz oder im Kofferraum. Sorgen Sie für Luftzirkulation zur Kühlung. Befestigen Sie ihn fest, um Unfälle zu vermeiden.

Welche Sicherung für die Stromversorgung verwenden?

Das Stromkabel muss mit einer Sicherung in weniger als 30 cm Entfernung von der Batterie ausgestattet sein. Verwenden Sie den vom Hersteller empfohlenen Wert (nicht in der Anleitung angegeben, aber normalerweise 30-50 A je nach Leistung). Ersetzen Sie sie niemals durch eine Sicherung mit höherem Nennwert.

Wie schließe ich die Stromversorgung und Masse an?

Verbinden Sie das Pluskabel (+) über eine Sicherung mit der Batterie. Das Minuskabel (-) muss an einem Massepunkt an der Karosserie angeschraubt werden (nicht am Minuspol der Batterie). Entfernen Sie die Kontaktstelle und fetten Sie sie ein. Mindestquerschnitt der Kabel: 6 mm².

Wie verwende ich die Bass-Boost-Funktion?

Mit dem Bass-Boost-Potentiometer können die Bässe von 0 bis +18 dB erhöht werden. Drehen Sie es im Uhrzeigersinn, um die Bässe zu verstärken. Achtung: Eine übermäßige Verstärkung kann die Lautsprecher beschädigen.

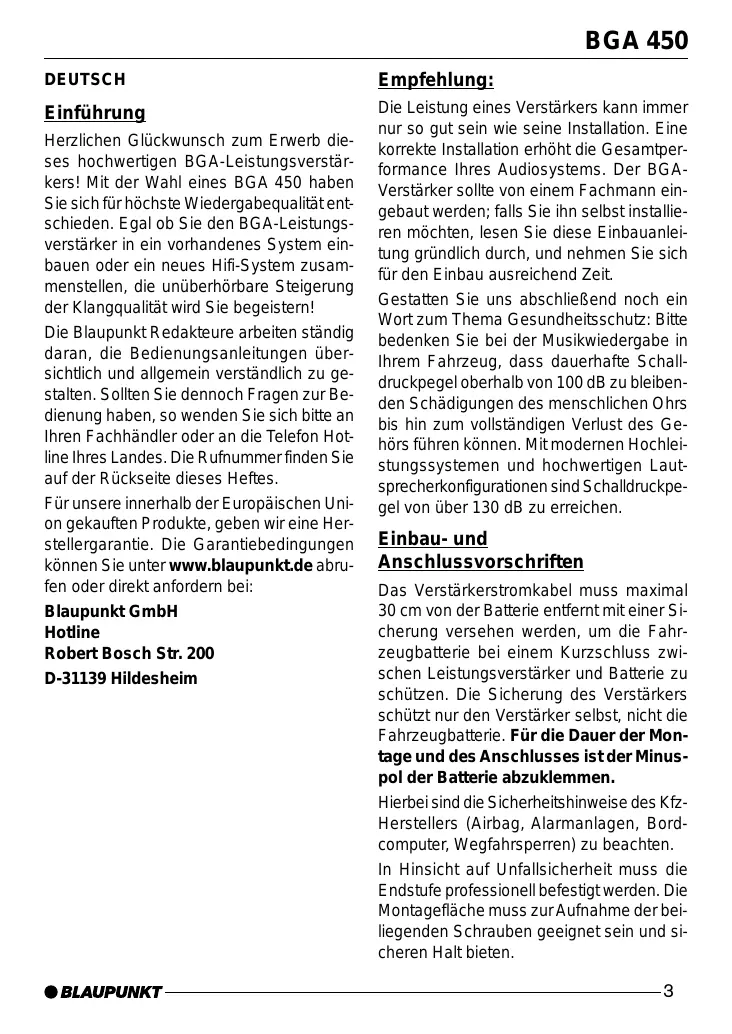

BEDIENUNGSANLEITUNG BGA 450 BLAUPUNKT

Herzlichen Glückwunsch zum Erwerb ceses hochwertigen BGA-Leistungsverträkers! Mit der Wahl eines BGA 450 haben Sie sich für höchste Wiedergabequalität entschieden. Egal ob Sie den BGA-Leistungsverträker in ein vorhandenes System einbauen oder ein neuen Hifi-System zusammenstellen, die unüberhörbare Steigerung der Klangqualität wird Sie begeistern!

Die Blaupunkt Redakteure arbeiten ständig daran, die Bedienungsanleitungen übersichtlich und allgemein verständlich zu gestalten. Sollen Sie dennoch Fragen zur Bedienung haben, so wenden Sie sichitte an ihren Fachhändler oder an die Telefon Hotline Ihres Landes. Die Rufnummer finden Sie auf der Rückseite dieseres Heftes.

Für unsere innerhalb der Europäischen Union gekauften Produkte, geben wir eine Herstellergarantie. Die Garantiebedingungen können Sie unter www.blaupunkt.de abrufen oder direkt anfordern bei:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Empfehlung:

Die Leistung eines Verstärkers kann immer nur so gut sein wie seine Installation. Eine korrekte Installation erhöht die Gesamtperformance Ihres Audiosystems. Der BGA-Verstärker sollte von einem Fachmann eingebaut werden; falls Sie einh selbst installieren möchten,lesen Sie diese Einbauanleitung gründlich durch,und behmen Sie sich fur den Einbau ausreichend Zeit.

Gestatten Sie uns abschließlich noch ein Wort zum Thema Gesundheitsschutz:itte bedenken Sie bei der Musikwiedergabe in Ihrhem Fahrzeug, dass dauerhafte Schaldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohrs bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungssystemen und hochwertigen Laufsprecherkonfigurationen sind Schaldruckpegel von über 130 dB zu erreichen.

Einbau- und

Anschlussvorschriften

Das Verstärkerstromkabel muss maximal 30cm von der Batterie entfernt mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluss zwischen Leistungsverträger und Batterie zu schützen. Die Sicherung des Verstärkers schützt nur den Verträger selbst, nicht die Fahrzeugbatterie. Für die Dauer der Montage und des Anschlusses ist der Minusspol der Batterie abzuklemen.

Hierbei sind die Sicherheitshinweise des Kfz-Herstellers (Airbag, Alarmanlagen, Bordcomputer, Wegfahrsperen) zu beachten.

In Hinsicht auf Unfallsicherheit muss die Endstufe professionell befestigt werden. Die Montagefläche muss zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten.

Beim Bohren von Lochtern darauf auf achtenden, dass keine Fahrzeugteile (Batterie, Kabel, Sicherungskasten) beschädigt werden.

Der Amplifier wird an einem geeigneten Montageort z. B. unter den Sitzen oder im Kofferruum montiert (Fig. 1).

Bei der Auswahldes Einbauortes sollte eine trockene Stelle ausgewaht werden, die ausreichende Luftzirkulation fur die Kuhlung des Verstarkers gewährleistet. An scharfkantigen Lochern Kabeldurchführungen verwenden. Laatsprecher mit 2-4 Impedanz verwenden (siehe Tabelle bzw. Einbauzeichnung). Max. Belastbarkeit (Musikleistung) beachten. Laatsprecher nicht an Masse anschlieben, nur die bezeichneten Klemmen verwenden. Der Querschnitt des Plus und Minuskabels darf 6mm^2 nicht untersreiben.

Amplifier BGA 450

Der Amplifier eignet sich zum Anschluss an Autoradios mit Cinch-Anschluss.

Für den Anschluss an Autoradios mit ISO-Anschluss Blaupunkt ISO-Cinch Adapter verwenden (7 607 893 093 oder 7 607 855 094).

Einsatzmöglichkeiten und Laufsprecheranschluss:

Quadro-Mode Max Power	4 x 100 Watt / 4 Ω	Fig. 3
Stereo-Mode Max Power	2 x 320 Watt / 4 Ω	Fig. 5
Quadro-Mode Max Power	4 x 160 Watt / 2 Ω	Fig. 3
Quadro-Mode RMS Power	4 x 50 Watt / 4 Ω	Fig. 3
Stereo-Mode RMS Power	2 x 160 Watt / 4 Ω	Fig. 5
Quadro-Mode RMS Power	4 x 80 Watt / 2 Ω	Fig. 3
Frequenzgang	10 Hz - 30.000 Hz
Signal-Rausch- abstand	>90 dB
Stabilität	2 Ω
Eingangs- empfindlichkeit	0,1 - 8 V
Tiefpassfilter (Low Pass)	40 - 450 Hz
Hochpassfilter (High Pass)	65 - 450 Hz
Bass Boost	0-18 dB
Abmessungen B x H x T (mm)	332 x 49,5 x 232

Plus-/Minus-Anschluss

Wir empfehlen einen Mindestquerschnitt von 6mm^2 . Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschlieben. An scharfkantigen Lochern Kabeldurchführungen verwenden. Handelsübliche Minuskabel an einen störfreien Massepunkt (Karosserieschraube, Karosserieblech) sicher anschrauben (nicht am Minusspol der Batterie). Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten.

Integrierte Sicherungen (Fuse)

Die im Amplifier integrierten Sicherungen (Fuse) schützen die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherungitte niemals Sicherungen überbrücken oder gegen Typen mit higherem Strom auswechseln.

Anschlussbeispiele

Anschluss der Spanningsversorgung Fig.2.

Anschluss an Autoradios mit Cinch-Ausgang Fig. 2a.

Lautsprecheranschlüsse Fig. 3/4/5.

Remote- Anschluss des Verständerkers mit schaltbarer +12 V Spannungsquelle verbinden

Auf diese Weise kann der Veränder über den Ein / Ausschalter des Radiogerats ein und ausgeschelt werden.

Level Regler

Mit Hilfe des Level Reglers kann die Eingangsempfindlichkeit der Endstufe an die Ausgangsspannung Ihres Autoradio-Vorverstärkerausganges angepasst werden.

Der Einstellbereich reicht von 0,1 V bis 8 V. Bei Anschluss eines Autoradios anderer Hersteller ist die Eingangsempfindlichkeit entsprechend den Herstellerangaben anzupassen.

Hierzu noch einige wichtige Erläuterungen:

Durch Drehen des Reglers im Uhrzeigersinn erhöht sich die Eingangsempfindlichkeit des Verstärkers und damit auch die Lautstärke. Es handelt sich jedoch nicht um eine Lautstärkeregelung; in der Endposition lässt sich keine höhere Verstärkerleistung erzielen, auch wenn sich dies zunachst so anhört. Das System steigert lediglich Schneller die Lautstärke, wenn die Lautstärkeregelung des Radiogerätes aufgedreht wird.

Laatsprecheranschlussse

(Falls der Veränder in Brücke geschalte tewerden soll, an dieser Stelle direkt mit dem Abschnitt „Überbrachte Laufsprecheranschlüsse" fortfahren).

Wie bei jeder Audiokomponente ist die korrekte Polung von Veränder und Laufsprechen von essentieller Bedeutung für eine gute Basswiedergabe. Deshalb ist bei den

Anschlüssen daraufuf zu achten, dass der positive (+) Anschluss des Verstärkers mit dem positiven Anschluss (+) des Lautsprechers verbunden wird; entsprechendes gilt für die negativen (-) Anschlüsse. Außendem muss der linke Verstärkerkanal mit dem linken Lautsprecher und der rechte Verstärkerkanal mit dem rechten Lautsprecher verbunden werden.

Überbrachte Lautsprecheranschluss

Der BGA-Veränderkann fur eine Monokonfiguration auch in Brücke geschaltet werden. Auf diese Weise kann der Veränderkaur für einen oder mehrere Subwoofer bzw. einen Mitteltoner verwendet werden. In dieser Konfiguration addiert der Veränderkau den rechten und linken Kanal zu einem Einkanalausgang (Monoausgang).

Hinweis:

Der Veränderkann die rechte und linke Signa information nur dann addieren, wenn sowohl der rechte als auch der linke RCA-Anschluss vorgenommen wurde.

ACHTUNG:

In Brückenschaltung muss die Verstärkerlast 4 Ohm oderHigherbetragen. Einiedrigere Last fuhrt zu einer Überhitzung oder Abschaltung des Verstärkers und kann dauerhafte Schäden verursachen.

Art und Bereich der Frequenzübergänge einstellen.

Beim BGA 450 kann die Art des Frequenzübergangs (d. h. „Low-Pass“ oder „Hi-Pass“) und die gewündte Einstiegsfrequenz eingestellt werden. Wenn beispielsweise ein Subwoofer- Paar angeschlossen werden soll, sind die abgebildeten „Low-Pass“- Einstellungen erforderlich (Fig. 2a). Die Einstiegsfrequenz ist abhängig vom Frequenzbereich der Laatsprecher (siehe empfohlener Frequenzbereich der Laatsprecher).

"High- Pass"-Frequenzregelung

Dieser Regler ist aktiv, wenn sich der Schalter in der Position „Hi-Pass“ befindet, und erfolgt die Einstellung der gewünschten Einstiegsfrequenz. Beispiel: Bei einer Einstellung von 40 Hz hat der Veränderter einen Frequenzbereich von 40 Hz bis 30.000 Hz.

"Low- Pass"-Frequenzregelung

Dieser Regler ist aktiv, wenn sich der Schalter in der Position „Low-Pass" befindet, und ermöglicht die Einstellung der gewünschten Einstiegsfrequenz. Beispiel: Bei einer Einstellung von 150 Hz hat der Veränderker einen Frenzbereich von 10 Hz bis 150 Hz.

Bass Boost

Mit Hilfe des Bass Boost Reglers kann die Basswiedergabe des Verständerkers eingestellt werden. Der Einstellbereich reicht von 0 dB bis +18 dB.

Betriebsanzeige (POWER / PROTECTION)

Grünes Licht: Endstufe an, regularer Betriebszustand.

Rotes Licht: Endstufe ist elektronisch abgeschaltet da Fehlerfall vorliegt.
