BGA 450 - Amplificatore audio BLAUPUNKT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore audio
Marca	Blaupunkt
Modello	BGA 450
Dimensioni (L x A x P)	332 x 49,5 x 232 mm
Alimentazione	12 V CC (batteria veicolo)
Potenza max (4 Ω)	4 x 100 W (quadruplo) / 2 x 320 W (stereo)
Potenza max (2 Ω)	4 x 160 W (quadruplo)
Potenza RMS (4 Ω)	4 x 50 W (quadruplo) / 2 x 160 W (stereo)
Potenza RMS (2 Ω)	4 x 80 W (quadruplo)
Risposta in frequenza	10 Hz - 30 000 Hz
Rapporto segnale/rumore	> 90 dB
Stabilità d'impedenza	2 Ω
Sensibilità d'ingresso	0,1 - 8 V
Filtro passa-basso	40 - 450 Hz regolabile
Filtro passa-alto	65 - 450 Hz regolabile
Amplificazione dei bassi (Bass Boost)	0 - 18 dB regolabile
Modalità di funzionamento	Stereo, quadruplo, pontato (mono)
Protezione	Indicatore POWER (verde) / PROTECTION (rosso)
Manutenzione	Pulire con un panno morbido e asciutto
Sicurezza	Scollegare la batteria prima dell'installazione; utilizzare un fusibile a 30 cm dalla batteria
Connettività	Ingressi RCA, uscite altoparlanti, remote, alimentazione

Domande frequenti - BGA 450 BLAUPUNKT

Come collegare l'amplificatore BGA 450 all'autoradio?

Utilizzare un cavo RCA (Cinch) tra l'uscita preamplificata dell'autoradio e l'ingresso RCA dell'amplificatore. Se l'autoradio ha una presa ISO Blaupunkt, utilizzare un adattatore ISO-Cinch (rif. 7 607 893 093 o 7 607 855 094).

Quale impedenza degli altoparlanti posso utilizzare?

L'amplificatore è stabile a 2 Ω. Utilizzare altoparlanti con impedenza da 2 a 4 Ω. Per il funzionamento in ponte, l'impedenza non deve essere inferiore a 4 Ω.

Come regolare il filtro passa-basso per un subwoofer?

Posizionare l'interruttore su 'Low-Pass' e regolare il potenziometro tra 40 e 450 Hz secondo le raccomandazioni del subwoofer. Ad esempio, per una frequenza di taglio a 150 Hz, impostare su 150 Hz.

Cosa significa la spia rossa PROTECTION?

La spia rossa indica un guasto (surriscaldamento, cortocircuito, carico troppo basso). Lo stadio di uscita viene quindi disattivato elettronicamente. Verificare i collegamenti e l'impedenza degli altoparlanti.

Come collegare più subwoofer in modalità pontata (mono)?

Utilizzare il canale sinistro RCA in ingresso, quindi collegare le uscite altoparlanti in ponte: il polo positivo dell'altoparlante al polo positivo del canale destro, e il polo negativo al polo negativo del canale sinistro. L'impedenza totale deve essere di almeno 4 Ω.

Come regolare il guadagno (sensibilità d'ingresso)?

Ruotare il regolatore di guadagno in senso orario per aumentare la sensibilità (da 0,1 V a 8 V). Non è una regolazione del volume; una regolazione troppo alta può causare distorsione. Regolare in base alla tensione di uscita dell'autoradio.

Dove installare l'amplificatore in auto?

Installare l'amplificatore in un luogo asciutto e ben ventilato, ad esempio sotto un sedile o nel bagagliaio. Assicurarsi che l'aria circoli per il raffreddamento. Fissarlo saldamente per evitare incidenti.

Quale fusibile utilizzare per l'alimentazione?

Il cavo di alimentazione deve essere dotato di un fusibile posizionato a meno di 30 cm dalla batteria. Utilizzare il valore raccomandato dal produttore (non specificato nel manuale, ma generalmente 30-50 A in base alla potenza). Non sostituire mai con un fusibile di calibro superiore.

Come collegare l'alimentazione e la massa?

Collegare il cavo positivo (+) alla batteria tramite un fusibile. Il cavo negativo (-) deve essere avvitato a un punto di massa sulla carrozzeria (non al polo negativo della batteria). Spellare il punto di contatto e ingrassarlo. Sezione minima dei cavi: 6 mm².

Come utilizzare la funzione Bass Boost?

Il potenziometro Bass Boost consente di aumentare i bassi da 0 a +18 dB. Ruotarlo in senso orario per rafforzare i bassi. Attenzione: un'amplificazione eccessiva può danneggiare gli altoparlanti.

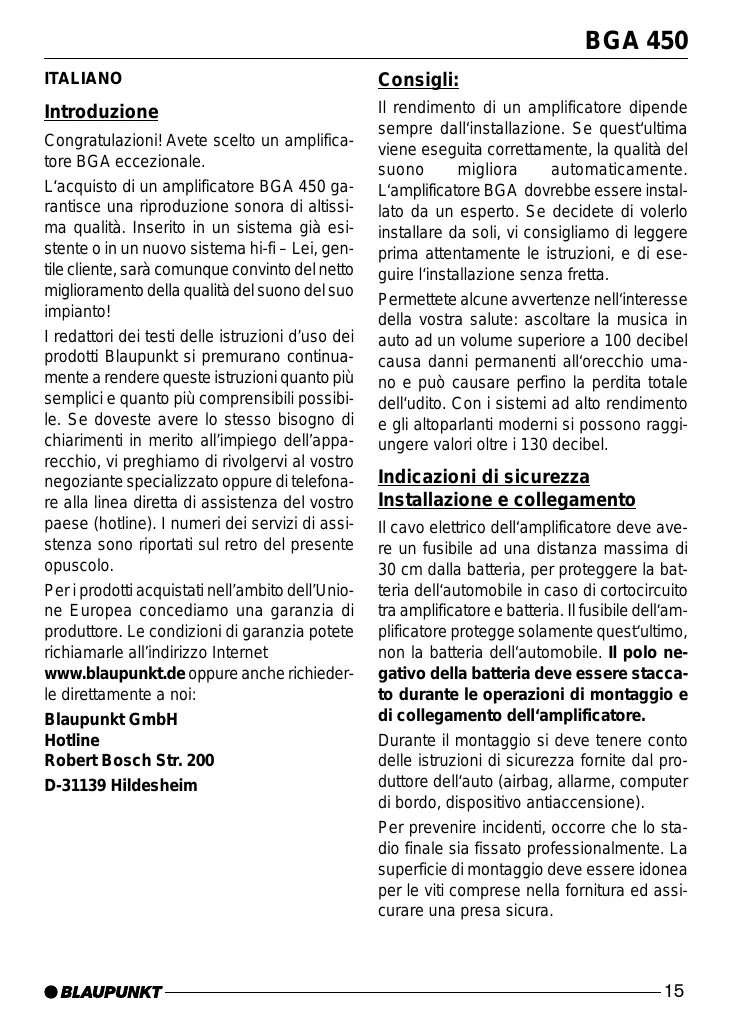

MANUALE UTENTE BGA 450 BLAUPUNKT

Congratulations! Avete scelto un amplificatore BGA eccezonale.

L'acquisto di un amplificatore BGA 450 garantisce una riproduzione sonora di altissima qualità. Inserito in unsystema più esistente o in un nuovo systema hi-fi – Lei, gentile cliente, sare comunque convinto del netto miglioramento della qualità del suono del suo impianto!

I redattori dei testi delle istruzioni d'uso dei prodotti Blaupunkt si premurano continuamente a rendere queste istruzioni quanti più semplici e quanti più comprensibili possibile. Se dovesto averere lo stesso bisogno di chiarimenti in merito all'impiego dell'apparecchio, vi preghiamo di rivolgervi al vostro negotiaziente specializzato oppure di Telefonare alla linea diretta di assistenza del vostro paese (hotline). I numero dei servizi di assistenza sono riportati sul retro del presente opuscolo.

Per i prodotti acquistati nelle ambito dell'Unione Europea concediamo una garanzia di produttore. Le condizioni di garanzia potete richiamarle all'indirizzo Internet

www.blaupunkt.de oppureanche richiederle direttamente a moi:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Consiglio:

Il rendimento di un amplificatore dipende sempre dall'installazione. Se quest'ultima viene eseguita correttamente, la qualità del suono migliorara automaticamente. L'amplificatore BGA dovrebbe essere installato da un esperto. Se decidete di VOLER lo installare da soli, vi consigliamo di leggere prima attentamente le istruzioni, e di esguire l'installazione senza fretta.

Permettete alcune avventenze nell'interesse della vostra salute: ascabtare la musica in auto ad un volume superiore a 100 decibel causa danni permanenti all'orecchio umano e cui possare perfino la perdita totale dell'udito. Con i sistemi ad alto rendimento e gli altoparlanti moderni si sono raggiungere valori及其他 130 decibel.

Indicazioni di sicurezza Installazione e collegamento

Il cavo elettrico dell'amplificatore deve ave re un fusibile ad una distanza massima di 30~cm alla batteria, per proteggere la batteria dell'automobile in caso di cortocircuito tra amplificatore e batteria. Il fusibile dell'amplificatore protege solamente quest'ultimo, non la batteria dell'automobile. Il polo negativo della batteria deve essere staccato durante le operazioni di montaggio e di collegamento dell'amplificatore.

Durante il montaggio si deve tenere conto delle istruzioni di sicurezza fornite dal produttore dell'auto (airbag, allarme, computer di bordo, dispositivo antiaccensione).

Per prevenir incidenti, occorre che lo stadio finale sia fissato professionalmente. La superficie di montaggio deve essere idonea per le viti comprese nella fornitura ed assicurare una presa sicura.

Quando si praticano fori, bisogna prestare attenzione a non danneggiare parti dell'automobile come la batteria, i cavi o il contentitore dei fusibili. L'amplificatore va montato in unippo adeguato, p. es. quello i sedili o nel portabagagli (fig. 1).

Si consiglia di scegliere un luogo asciutto con sufficiente circolazione d'aria per il raffreddamento dell'amplificatore. In caso di fori taglienti, dovete usare un passacavi. Usate altoparlanti con impedenza 2-4 (Vedi tabela e/o disegno di montaggio). Tenete conto della portata massima (potenza sonora). Non Collegate gli altoparlanti a massa, usate soltanto i morsetti contrassegnati. La sezione dei cavi +/- non deve essere inferiore a 6mm^2

Amplifier BGA 450

Questo amplificatore è previsto per autoradio fornite di attacco Cinch.

Nelle autoradio con attacco ISO Blaupunkt, bisogna utilizzare un adattatore ISO-Cinch (7 607 893 093/ 7 607 855 094).

Possibili applicazioni e collegamento degli altoparlanti:

Quadro-Mode Max Power	4 x 100 Watt / 4 Ω	Fig. 3
Stereo-Mode Max Power	2 x 320 Watt / 4 Ω	Fig. 5
Quadro-Mode Max Power	4 x 160 Watt / 2 Ω	Fig. 3
Quadro-Mode RMS Power	4 x 50 Watt / 4 Ω	Fig. 3
Stereo-Mode RMS Power	2 x 160 Watt / 4 Ω	Fig. 5
Quadro-Mode RMS Power	4 x 80 Watt / 2 Ω	Fig. 3
Risposta	10 Hz - 30.000 Hz
Rapporto fruscio-segnale	>90 dB
Stabilità	2 Ω
Sensibilità d'ingresso	0,1 - 8 V
Filtre passa basso (Low Pass)	40 - 450 Hz
Filtre passa alto (High Pass)	65 - 450 Hz
Bass Boost	0-18 dB
Dimensioni L x A x P (mm)	332 x 49,5 x 232

Attacco +/-

Consigliamo una sezione minima di 6 mm2. I cavi (+), reperibili in commercio, vanno posati fino alla batteria e allacciati ai portafusibili. Nel caso di fori taglienti, usate dei passacavi. I cavi (-), anch'essi reperibili in commercio, vanno avvitati saldamente a un punto di fatto di massa, esente da disturbi, quali viti o il metallo della carrozzaeria (non al polo negativo della batteria!). I punti di fatto vanno denudati, raschiando, e lubrificati con grafite.

Fusibili integrati (Fuse)

I fusibili integrati nell'amplificatore (Fuse) proteggono lo stadio finale e l'intero sistema elettrico in caso di guasto. Quando si cambiano i fusibili, siete pregati di non shuntare mai i fusibili né di sostituirli con tipi per tensioni più alto.

Esempi di allacciamento

Attacco tensione d'alimentazione fig. 2.

Collegamento di autoradio con uscita cinch fig. 2a.

Attacchi per altoparlanti fig. 3/4/5.

L'attacco remote dell'amplificatore va connesso con una fonte di tensione commutabile da +12V

In questo modo si può spegnere ed accendere l'amplificatore con l'interruttore On/Off della radio.

Regolatore Gain

Con questo regolatore si può adattare la sensibilità d'ingresso dello stadio finale alla tensione d'uscita del preamplificatore della vostra autoradio. L'ambito di questo regolatore va da 0,1 V a 8 V. Per collegare un modello di un altre fabbricante, bisogna adattare la sensibilità d'ingresso riportandosi alle istruzioni del fabbricante in questione.

Ancora quale informazione importante sul regolatore: spostando il regolatore in senso orario si amplifica la sensibilità d'ingresso dell'amplificatore e sono auch il volume. Non si tratta, pero, di un regolatore di volume; nella posizione finale infatti non si può ottenere un volume maggiore却又 se inizialmente l'impressione è diversa. Ilsystema aumento di volume più velocamente solamente quando il regolatore di volume della radio è aperto.

Attacchi per altoparlanti

(Se l'amplificatore dovesse funzionare con una connessione a ponte si consiglia di saltare quello passaggio e di passare diretamente al paragrafo "Connessioni a ponte per altoparlanti".)

Come vale per tutti i componenti audio, anche in quello caso la polarizzazione dell'amplificatore e degli altoparanti è essenziale per la qualità dei bassi. Percio è molto importante allacciare l'attacco (+) dell'amplificatore con l'attacco (+) dell'altoparlante. La

stessa regola vale per gli attacchi (-). Inoltre il canale sinistro dell'amplificatore va collegato con l'altoparlante sinistro, cioè il canale destro con l'altoparlante destro.

Concessioni a ponte per altoparlanti

L'amplificatore BGA può essere shuntato per funzionare pure in modalità mono. Così è possibile utilizzare l'amplificatore per uno o più subwoofer, nonché per un altoparlante per toni medi. In questo caso l'amplificatore riunisce i canali di destra e di sinistra in un unico canale d'uscita (uscita mono).

Nota:

l'amplificatore può riunire i due canali solo se sono stati effettuati gli attacchi RCA destro e sinistro.

ATTENZIONE:

Nel caso di una connessione a ponte, il carico d' amplificazione non deve essere inferiore a 4 ohm. Un carico minore provoca un surriscaldamento o spegnimento dell' amplificatore e può provocare danni permanenti.

Regolazione della modalità e della zona dei passaggi di frequenza

Con questo modello si può regolare la modalità di passaggio della frequenza (cchio Low-pass o High-pass) nonché la frequenza d'accesso desiderata. Se si vuole allacciare una copbia di Subwoofer, bisogna eseguire le regolazioni Low-pass rappresentate in. La frequenza d'accesso dipende dalla gamma di frequenze degli alto parlanti (vedi gamma di frequenze consigliata per alto parlanti).

Regolazione delle frequenze High-pass

Questo regolatore, attivo quando l'interruttore si trova in posizione "Hi-pass", permete di regolare la frequenza d'accesso desiderata. Esempio: se si regola su 40Hz , l'amplificatoreavrà una gamma di frequence da 40Hz a 30.000Hz .

Regolazione delle frequenze Low-pass

Questo regolatore, attivo quando l'interruttore si trova in posizione "Low-pass", permette di regolare la frequenza d'accesso desiderata. Esempio: se si regola su 150Hz , l'amplificatore avrà una gamma di freuvenze da 10Hz a 150Hz .

Bass Boost

Con il regolatore Bass Boost Reglers si può impostare la riproduzione dei bassi dell'amplificatore. Il Campo di regolazione va da 0 dB fino a +18 dB.

Spia indicatrice di stato (POWER / PROTECTION)

Luce verde: amplificatore di potenza in funzione, stato normale.

Luce rossa: disinserzione elettronica dell'amplificatore di potenza a seguito di guasto.

NEDERLANDS

Inleiding

Possibili applicazioni e collegamento degli altoparlanti:

Quadro-Mode Max Power	4 x 100 Watt / 4 Ω	Fig. 3
Stereo-Mode Max Power	2 x 320 Watt / 4 Ω	Fig. 5
Quadro-Mode Max Power	4 x 160 Watt / 2 Ω	Fig. 3
Quadro-Mode RMS Power	4 x 50 Watt / 4 Ω	Fig. 3
Stereo-Mode RMS Power	2 x 160 Watt / 4 Ω	Fig. 5
Quadro-Mode RMS Power	4 x 80 Watt / 2 Ω	Fig. 3
Frequentiebereik	10 Hz - 30.000 Hz
Signaal-ruis- verhouding	>90 dB
Stabilititeit	2 Ω
Ingangsge- voeligheid	0,1 - 8 V
Laagdoorlaatfilter (Low Pass)	40 - 450 Hz
Hoogdoorlaatfilter (High Pass)	65 - 450 Hz
Bass Boost	0-18 dB
Abmessungen L x A x P (mm)	332 x 49,5 x 232
