Tipo de produto	Câmera de ré
Marca	Garmin
Modelo	BC 20
Dimensões (aprox.)	60 x 40 x 30 mm
Peso (aprox.)	50 g
Alimentação	12-24 V CC via cabo
Funções principais	Visão traseira grande angular, visão noturna, guia de estacionamento
Ângulo de visão	120° (aprox.)
Resolução	640 x 480 pixels (aprox.)
Índice de vedação	IPX7 (proteção contra imersão temporária)
Temperatura de operação	-20°C a 60°C
Compatibilidade	Modelos Garmin série Drive, alguns modelos touchscreen
Fixação	Suporte de montagem fornecido (fixação por parafuso ou adesivo)
Conexão	Cabo coaxial com conector proprietário
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar produtos abrasivos.
Segurança	Instalação elétrica por um profissional recomendada. Não expor a choques violentos.
Peças de reposição e reparabilidade	Cabo de conexão e suporte disponíveis. Reparo por centro autorizado.
Garantia	1 ano (conforme país)

Perguntas frequentes - BC 20 GARMIN

Como instalar a câmera de ré Garmin BC 20?

A instalação consiste em conectar o cabo à alimentação do veículo (12-24 V) e ao receptor Garmin compatível. Fixe a câmera na parte traseira do veículo usando o suporte fornecido. Para uma instalação ideal, chame um profissional.

Esta câmera é compatível com meu GPS Garmin?

A BC 20 é compatível com os modelos Garmin da série Drive (DriveSmart, DriveAssist, etc.) e alguns modelos touchscreen. Verifique a compatibilidade no site da Garmin ou no manual.

Qual é a alimentação necessária para a BC 20?

A câmera funciona em 12-24 V CC. Ela se conecta ao sistema elétrico do veículo (luzes de ré ou caixa de ligação).

A BC 20 possui visão noturna?

Sim, a câmera possui LEDs infravermelhos para uma visão clara no escuro, com alcance de aproximadamente 5 metros.

Qual é o ângulo de visão da câmera?

O ângulo de visão é de aproximadamente 120°, oferecendo ampla cobertura da área traseira.

Como fazer a manutenção da câmera?

Limpe regularmente a lente com um pano macio e seco. Evite produtos químicos. Verifique a vedação das conexões.

Qual é o índice de vedação?

A BC 20 possui certificação IPX7, o que significa que resiste à imersão temporária em água (até 1 metro por 30 minutos).

Posso usar a BC 20 sem cabo específico?

Não, a câmera necessita de um cabo coaxial com conector proprietário fornecido. Não usar outros cabos.

O que fazer se a imagem estiver borrada ou instável?

Verifique se a lente está limpa e se a câmera está bem fixada. Certifique-se de que o cabo está corretamente conectado e que o receptor Garmin está atualizado.

Onde encontrar peças de reposição?

As peças de reposição (cabo, suporte) estão disponíveis no site da Garmin ou com revendedores autorizados. O reparo deve ser feito por um centro autorizado.

MANUAL DE UTILIZADOR BC 20 GARMIN

Consulte o guia Informações Importantes de Segurança e do Produto na embalagem do dispositivo de GPS para ler os avisos relativos ao mesmo e outras informações importantes.

A Garmin recomenda vivamente que o dispositivo seja instalado por um técnico com experiência e formação específica na área de sistemas elétricos. Ligar de forma incorreta o cabo de alimentação pode resultar em danos no veículo ou na bateria, bem como causar ferimentos.

Ao ligar o cabo de alimentação, não remova o porta-fusíveis em linha. Para prevenir a possibilidade de lesões ou danos do produto, por intermédio de incêndios ou sobreaquecimento, deve ser utilizado o fusível correto, como indicado nas especificações do produto. Além disso, ligar o cabo de alimentação sem utilizar o fusível adequado leva à anulação da garantia.

PRECAUÇÃO

Utilize sempre óculos de proteção, proteção nos ouvidos e uma máscara de pó quando perfurar, cortar ou lixar.

NOTA

Quando perfurar ou cortar, verifique sempre o que se encontra do lado oposto da superfície.

Estas instruções de instalação não se aplicam a um tipo de veículo específico e têm a finalidade de orientar durante a instalação deste produto no veículo. Para questões específicas relacionadas com o veículo, contacte o fabricante do veículo.

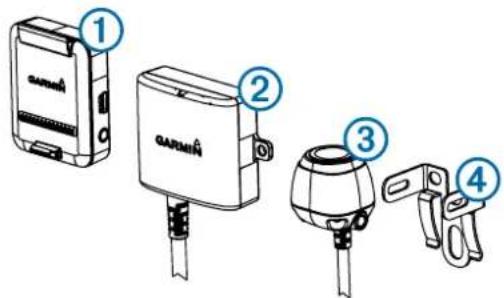

Item Descrição

1	Suporte da câmara de navegação portátil sem fiosO dispositivo de navegação portátil deve ser alimentado através deste suporte para comunicar com a câmara.
2	Transmissor
3	Câmara
4	Suporte de montagem da câmara

Ferramentas necessárias

• Berbequim e broca de 9,09 mm (0,36 pol. ou tamanho T)
  • Chave de parafusos Philips n.° 2
• Parafusos ou braçadeiras (para fixar o transmissor)
• Conector de fios sem solda ou com solda e tubagem termorretrátil
• Vedante (opcional)

Considerações em relação ao suporte de montagem da câmara

Ao selecionar um local para montar a câmara, tenha em consideração estes aspetos.

- Deve testar o local de montagem antes de montar permanentemente a câmara.

• A instalação da câmara no topo da parte traseira do veículo proporciona um melhor ângulo de visão.
• O suporte fornecido pode ser fixado a uma chapa de matrícula ou a uma superfície semelhante, ou pode ainda ser fixado à traseira do veículo com os parafusos autorroscantes ou os parafusos de cabeça redonda fornecidos.

Considerações em relação à posição do transmissor e dos cabos

Ao selecionar um local para instalar o transmissor sem fios, tenha em consideração estes aspetos.

• Deve testar o local de instalação antes de instalar permanentemente a câmara.

• Embora o transmissor seja capaz de transmitir sinal de vídeo até 13,5 m (45 pés), a posição do transmissor pode afetar este intervalo de distância.

• Quanto mais perto instalar o transmissor do suporte da câmara de navegação portátil, mais fiável será o sinal.

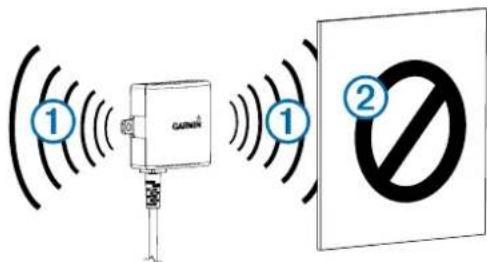

• O transmissor fornece um sinal melhor quando instalado numa superfície plana ① virado para o suporte da câmara de navegação portátil sem fios.

A existência de metal denso ou aparelhos ② dentro do alcance do transmissor pode reduzir significativamente a distância de transmissão.
- Quanto menos objetos sólidos existirem entre o transmissor e o dispositivo, mais fiável é o sinal.

- Se a distância entre a câmara e o transmissor exceder o comprimento do cabo fornecido, podem ser utilizados cabos de extensão adicionais. É possível adquirir um cabo de extensão de 15 m (50 pés) e instalar mais do que um cabo de extensão. Contacte o seu representante Garmin ou consulte www.garmin.com para obter mais informações.

• O porta-fusíveis situado junto ao transmissor não é à prova de água. Não é recomendada a instalação do porta-fusíveis num local ao ar livre.
• O conector entre a câmara e o transmissor não é à prova de água. Se optar for fazer esta ligação ao ar livre, certifique-se de que a ligação é à prova de água.

Testar a posição da câmara e do transmissor

1 Fixe temporariamente a câmara na posição pretendida.
2 Coloque temporariamente o transmissor na posição pretendida e ligue-o à corrente e à câmara.

Dica: se não quiser ligar os fios à instalação do seu veículo ao realizar este teste, pode ligar o transmissor e a câmara a uma bateria de 12 Vcc.

3 Verifique se o transmissor está a funcionar corretamente, transmitindo corrente ao dispositivo de navegação portátil através do suporte da câmara sem fios.

Se não receber vídeo no dispositivo na posição que o instalou, mova-o para outro local e teste-o novamente.

4 Repita os passos 2-3 até que o transmissor funcione corretamente.
5 Teste a câmara observando o vídeo no dispositivo.
6 Se a câmara não fornecer o melhor ângulo de visão do veículo, mova-a para outro local e teste-a novamente.
7 Repita os passos 5-6 até que o local em que colocou o suporte da câmara lhe proporcione o melhor ângulo de visão.

Dica: certifique-se de que anota qual a direção que está para cima quando efetuar o teste de visualização da câmara, para que mais tarde a instale permanentemente no local correto.

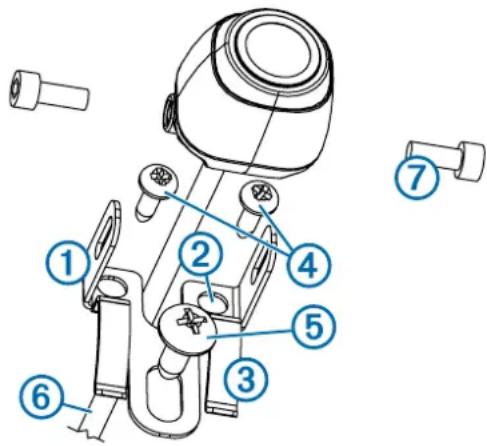

Montar a câmara

Antes de montar permanentemente a câmara, deve testar o local de montagem para verificar qual o melhor ângulo de visão no veículo (Testar a posição da câmara e do transmissor).

Se já ligou a câmara ao suporte, tem de desligá-la antes.

1 Coloque o suporte ① no local de montagem.

2 Seleccione uma opção:

• Se pretende montar o suporte diretamente na superfície do veículo, marque a posição dos dois orifícios no suporte ②.
• Se pretende instalar o suporte numa chapa de matrícula, remova um dos parafusos da chapa de matrícula e posicione o suporte de forma a que o orifício do suporte ③ fique alinhado com o orifício da chapa de matrícula.

3 Fixe o suporte ao veículo utilizando os parafusos autorroscantes fornecidos ④ ou o parafuso da chapa de matrícula que removeu no passo 2 ⑤.
4 Coloque a câmara no suporte e determine qual o melhor local para que o cabo da câmara ⑥ entre no veículo.
5 Com a broca apropriada, abra um orifício para o cabo da câmara entrar no veículo.
6 Passe o cabo da câmara pelo orifício e encaminhe-o até ao transmissor.

É possível adquirir cabos de extensão de 15 m (50 pés) em separado, se necessário.

7 Fixe a câmara ao suporte utilizando os parafusos hexagonais fornecidos ⑦.
8 Ajuste o ângulo da câmara e aperte os parafusos hexagonais com a chave hexagonal fornecida.
9 Aplique vedante à volta do cabo no orifício onde este entra no veículo (opcional).

Instalar o transmissor

Antes de instalar permanentemente o transmissor, deve testar o local de instalação para verificar se funcionará corretamente (Testar a posição da câmara e do transmissor).

1 Fixe o transmissor ao local de instalação utilizando as ferramentas adequadas para a superfície, como parafusos, porcas ou braçadeiras.
O porta-fusíveis situado junto ao transmissor não é à prova de água. Não é recomendada a instalação do porta-fusíveis num local ao ar livre.
2 Ligue a câmara e os cabos do transmissor.
O conetor entre a câmara e o transmissor não é à prova de água. Se optar for fazer esta ligação ao ar livre, certifique-se de que a ligação é à prova de água.
3 Ligue o cabo de alimentação ① do transmissor a uma fonte de alimentação entre 12-24 V CC, de preferência a um farol de marcha atrás ②, através de um conetor de fios sem solda (não incluído).

NOTA: se ligar o transmissor a uma fonte de alimentação permanente de 12 a 24 V CC (por exemplo, às luzes de circulação diurna), e não à luz de marcha atrás, terá de ligar e desligar manualmente a alimentação do transmissor. Se deixar o transmissor ligado, este poderá descarregar a bateria.

4 Se não utilizou um conetor de fios sem solda, solde e isole as ligações elétricas aplicando calor, para as proteger das condições climatéricas.

Utilizar a câmara

A câmara transmite vídeos de várias formas, consoante a forma como ligou o cabo de alimentação ao transmissor.

1 Seleccione uma opção para transmitir vídeo:

• Se ligou o transmissor a um farol de marcha-atrás (recomendado), engrene a marcha-atrás no veículo. O dispositivo transmite automaticamente vídeo da câmara de segurança.
• Se ligou o transmissor a uma luz de circulação diurna ou a uma fonte de alimentação de 12 V CC estável, selecione o ícone da câmara no dispositivo para transmitir vídeo da câmara de segurança.

2 Seleccione uma opção para regressar ao modo de funcionamento normal do dispositivo:

• Se ligou o transmissor a um farol de marcha-atrás (recomendado), desengrene a marcha-atrás. O dispositivo regressa automaticamente ao modo de funcionamento normal.
• Se ligou o transmissor a uma luz de circulação diurna ou a uma fonte de alimentação de 12 V CC estável, selecione o ícone da câmara no dispositivo para regressar ao modo de funcionamento normal.

Alinhamento das linhas de orientação

As linhas de orientação oferecem uma representação visual do caminho do veículo quando em marcha-atrás. Para uma melhor referência, devem estar alinhadas para refletir as extremidades exteriores do veículo.

1 Alinhe uma das partes laterais do veículo com as linhas de uma berma, entrada ou lugar de estacionamento.

Poderá mesmo posicionar o veículo no centro de um lugar de estacionamento e, em seguida, avançar para o estacionamento da frente. Isto permite-lhe utilizar as linhas do lugar de estacionamento na traseira do veículo como pontos de referência para o alinhamento.

As linhas da berma, da entrada ou do lugar de estacionamento devem ser visíveis no dispositivo.

2 No ecrã da câmara, selecione ≡ Ajustar.

3 Utilize as setas nos cantos do ecrã para mover as linhas de orientação de forma a que correspondam ao ângulo e à posição das linhas da berma, da entrada ou do lugar de estacionamento.

As linhas de orientação devem ser diretamente apresentadas no topo dos seus pontos de referência.

4 Utilize as setas no meio do ecrã para mover as linhas de orientação para cima ou para baixo.

A secção a vermelho das linhas de orientação deve ficar alinhada com a traseira do veículo.

5 Se necessário, volte a posicionar o veículo com a outra lateral estreitamente alinhada com as linhas de uma berma, entrada ou lugar de estacionamento e repita o processo de alinhamento.

Deverá tentar manter as linhas de orientação simétricas, mesmo que o veículo não esteja totalmente alinhado com as linhas da berma, da entrada ou do lugar de estacionamento.

6 Seleccione quando o alinhamento estiver concluído.

Mostrar ou ocultar as linhas de orientação

1 Selezione

2 Seleccione uma opção:

- Para mostrar as linhas de orientação no ecrã, selecione Mostrar linhas.

- Para ocultar as linhas de orientação do ecrã, selecione Ocultar linhas.

Repor alinhamento

Pode repor as predefinições das linhas de orientação.

Emparelhar o transmissor e o suporte do dispositivo

O transmissor e o suporte da câmara de navegação portátil sem fios vêm emparelhados da fábrica. Se o transmissor e o suporte do dispositivo de navegação portátil estiverem bem instalados e não receber qualquer transmissão de vídeo, pode tentar voltar a emparelhar o transmissor e o suporte do dispositivo.

1 Verifique se o transmissor não tem corrente, colocando o veículo em ponto morto ou desligando a fonte de alimentação estável.
2 Ligue o dispositivo de navegação portátil que se encontra ligado ao suporte da câmara de navegação portátil sem fios.

3 No suporte da câmara de navegação portátil sem fios, prima continuamente PAIR até que a mensagem Iniciar emparelhamento seja apresentada no dispositivo.

Se a mensagem Iniciar emparelhamento não for apresentada no dispositivo, certifique-se de que o suporte da câmara de navegação portátil sem fios está bem ligado à corrente.

4 Ative a corrente do transmissor colocando o veículo em marcha-atrás ou ligando a fonte de alimentação estável. Cerca de cinco segundos depois, a mensagem Emparelhamento correto é apresentada no dispositivo de navegação portátil.

5 Desligue e ligue novamente o suporte da câmara de navegação portátil sem fios e o transmissor.

6 Se o transmissor e o suporte da câmara de navegação portátil sem fios não emparelharem com sucesso, repita os passos 1-4.

Especificações

Especificação Valor
Sensor da câmara 1/3,7 tipo CMOS
Resolução da câmara 640 × 480
Ângulo da câmara (vertical) 115°
Ângulo da câmara (horizontal) 140°
Tensão de entrada da câmara e do transmissor	9-28 V CC
Fusível 500 mA, fusão rápida
Corrente utilizada pela câmara e pelo transmissor	150 mA a 12 V CC
Classificação à prova de água da câmara e do transmissor	IEC 60529 IPX7
Intervalo de temperatura da câmara De -40 °C a 85 °C (-40 °F a 185 °F)
Intervalo de temperatura do transmissor e do suporte do dispositivo de navegação	-20 °C a 70 °C (-4 °F a 185 °F)
Tipo de transmissão sem fios Banda ISM de 2,4 GHz
Distância de transmissão sem fios 13,5 m	(45 pés)
