Tipo di prodotto	Telecamera di retromarcia
Marca	Garmin
Modello	BC 20
Dimensioni (circa)	60 x 40 x 30 mm
Peso (circa)	50 g
Alimentazione	12-24 V CC tramite cavo
Funzioni principali	Vista posteriore grandangolare, visione notturna, guida al parcheggio
Angolo di visione	120° (circa)
Risoluzione	640 x 480 pixel (circa)
Grado di protezione	IPX7 (protezione contro l'immersione temporanea)
Temperatura di funzionamento	-20°C a 60°C
Compatibilità	Modelli Garmin serie Drive, alcuni modelli touch
Fissaggio	Supporto di montaggio fornito (fissaggio a vite o adesivo)
Connessione	Cavo coassiale con connettore proprietario
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Installazione elettrica consigliata da un professionista. Non esporre a urti violenti.
Ricambi e riparabilità	Cavo di connessione e supporto disponibili. Riparazione presso centro autorizzato.
Garanzia	1 anno (a seconda del paese)

Domande frequenti - BC 20 GARMIN

Come installare la telecamera di retromarcia Garmin BC 20?

L'installazione consiste nel collegare il cavo all'alimentazione del veicolo (12-24 V) e al ricevitore Garmin compatibile. Fissare la telecamera sul retro del veicolo utilizzando il supporto fornito. Per un'installazione ottimale, rivolgersi a un professionista.

Questa telecamera è compatibile con il mio GPS Garmin?

La BC 20 è compatibile con i modelli Garmin della serie Drive (DriveSmart, DriveAssist, ecc.) e alcuni modelli touch. Verificare la compatibilità sul sito Garmin o nel manuale.

Qual è l'alimentazione richiesta per la BC 20?

La telecamera funziona a 12-24 V CC. Si collega al sistema elettrico del veicolo (luci di retromarcia o scatola di collegamento).

La BC 20 dispone di visione notturna?

Sì, la telecamera integra LED a infrarossi per una visione chiara al buio, con una portata di circa 5 metri.

Qual è l'angolo di visione della telecamera?

L'angolo di visione è di circa 120°, offrendo un'ampia copertura della zona posteriore.

Come effettuare la manutenzione della telecamera?

Pulire regolarmente la lente con un panno morbido e asciutto. Evitare prodotti chimici. Verificare la tenuta stagna delle connessioni.

Qual è il grado di protezione?

La BC 20 è certificata IPX7, il che significa che resiste a un'immersione temporanea in acqua (fino a 1 metro per 30 minuti).

Posso utilizzare la BC 20 senza cavo specifico?

No, la telecamera richiede un cavo coassiale con connettore proprietario fornito. Non utilizzare altri cavi.

Cosa fare se l'immagine è sfocata o instabile?

Verificare che la lente sia pulita e che la telecamera sia ben fissata. Assicurarsi che il cavo sia correttamente collegato e che il ricevitore Garmin sia aggiornato.

Dove trovare i ricambi?

I ricambi (cavo, supporto) sono disponibili sul sito Garmin o presso rivenditori autorizzati. La riparazione deve essere effettuata da un centro autorizzato.

MANUALE UTENTE BC 20 GARMIN

Per avvisi sul prodotto e altre informazioni importanti, consultare la guida Informazioni importanti sulla sicurezza e sul prodotto inclusa nella confezione del dispositivo GPS.

Garmin consiglia di far installare il dispositivo esclusivamente da tecnici esperti e qualificati. Il collegamento errato del cavo di alimentazione potrebbe provocare danni al prodotto o alla batteria, nonché lesioni alla persona.

Quando si collega il cavo di alimentazione, non rimuovere il portafusibili. Per evitare possibili lesioni o danni al prodotto dovuti a incendio o surriscaldamento, è necessario che il fusibile appropriato sia installato come indicato nelle specifiche del prodotto. Inoltre, il collegamento del cavo di alimentazione senza che sia installato il fusibile appropriato invaliderà la garanzia del prodotto.

AVVISO

Durante le operazioni di foratura, taglio o carteggiatura, indossare degli occhiali protettivi, una maschera antipolvere e un'adeguata protezione per l'udito.

AVVERTENZA

Prima di effettuare fori o tagli verificare l'eventuale presenza di oggetti nel lato opposto della superficie da tagliare.

Queste istruzioni di installazione non si applicano a un tipo di veicolo specifico e fungono da guida durante l'installazione di questo prodotto sul veicolo. Per domande specifiche sul veicolo, è necessario contattare il produttore del veicolo.

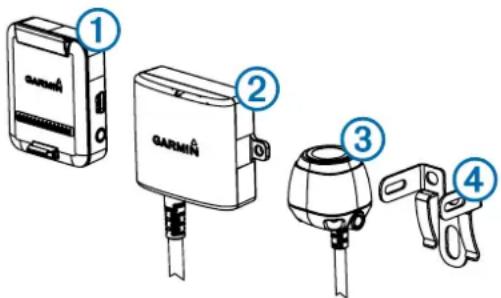

Elemento Descrizione

1	Supporto PND della videocamera wirelessIl dispositivo PND deve essere alimentato tramite questosupporto per comunicare con la videocamera.
2	Trasmettitore
3	Videocamera
4	Staffa di montaggio della videocamera

Strumenti necessari per l'installazione

• Trapano e punta da trapano da 9,09 (0,36 poll. o impugnatura a T)
  • Cacciavite a croce 2
  • Viti, bulloni o fascette (per fissare il trasmettitore)
• Connettore con cavi uniti senza saldatura o guaina termorestringente con saldatura
  • Sigillante RV (opzionale)

Informazioni sull'installazione della videocamera

Quando si seleziona una posizione di installazione per la videocamera, tenere presente quanto segue.

• È necessario testare una posizione di montaggio prima di installare definitivamente la videocamera.
• Installare la videocamera più in alto nella parte posteriore del veicolo consente di ottenere un angolo di visualizzazione migliore.
• La staffa inclusa può essere agganciata a una targa o ad altre superfici simili oppure può essere fissata alla parte posteriore del veicolo tramite le viti autofilettanti senza punta.

Informazioni sulla posizione e sul cablaggio del trasmettitore

Durante la selezione di una posizione per installare il trasmettitore wireless, tenere presente quanto segue.

• È necessario testare una posizione di installazione proposta prima di installare il trasmettitore in modo definitivo.
• Sebbene il trasmettitore possa trasmettere perfettamente il segnale video a una distanza di circa 13,5 metri (45 piedi), la posizione del trasmettitore può influire su questo valore.
  • Più vicino viene installato il trasmettitore al supporto PND della videocamera wireless, più stabile sarà il segnale.

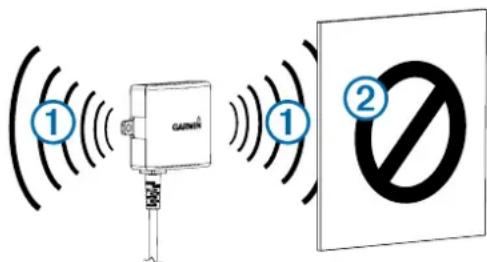

  Il trasmettitore fornisce il segnale migliore quando una superficie piana ① punta verso il supporto PND della videocamera wireless.

• La presenza di metalli duri o di elettrodomestici ② nella traiettoria del trasmettitore riduce considerevolmente la distanza di trasmissione.
• Minore è il numero di oggetti solidi presenti tra la traiettoria del trasmettitore e il dispositivo, più stabile è il segnale.

• Se la distanza tra la videocamera e il trasmettitore supera la lunghezza del cavo incluso, è possibile utilizzare prolunghe aggiuntive. È possibile acquistare una prolunga da 15 m (50 piedi) ed è possibile installarne più di una. Contattare il concessionario Garmin oppure visitare il sito Web www.garmin.com per ulteriori informazioni.
• Il portafusibili posizionato vicino al trasmettitore non è impermeabile. Si raccomanda di non installare il portafusibili in una posizione esposta agli agenti atmosferici.
• Il connettore tra la videocamera e il trasmettitore non è impermeabile. Se si esegue questo collegamento in una posizione esposta agli agenti atmosferici, è necessario accertarsi che tale collegamento sia impermeabile.

Test della videocamera e della posizione del trasmettitore

1 Fissare temporaneamente la videocamera nella posizione di installazione desiderata.
2 Posizionare temporaneamente il trasmettitore nella posizione di installazione desiderata, quindi collegarlo all'alimentazione e alla videocamera.

SUGGERIMENTO: per non attorcigliare i cavi del veicolo durante l'esecuzione di questo test, è possibile collegare il trasmettitore e la videocamera a una batteria da 12 V cc.

3 Testare il corretto funzionamento del trasmettitore fornendo alimentazione al dispositivo PND tramite il supporto PND della videocamera wireless.
Se non vengono visualizzati video sul dispositivo nella posizione di installazione desiderata, spostare il trasmettitore in un'altra posizione ed eseguire nuovamente il test.
4 Ripetere i passi 2–3 finché il trasmettitore non funziona correttamente.
5 Testare la visuale delle videocamera osservando il video sul dispositivo.
6 Se la videocamera non fornisce la visuale ottimale per il veicolo, spostarla in un'altra posizione ed eseguire nuovamente il test.
7 Ripetere i passi 5–6 finché la posizione di montaggio della videocamera non fornisce la visuale ottimale per il veicolo.

SUGGERIMENTO: prendere nota di quale direzione è l'alto durante il test della visuale della videocamera per garantirne l'installazione definitiva.

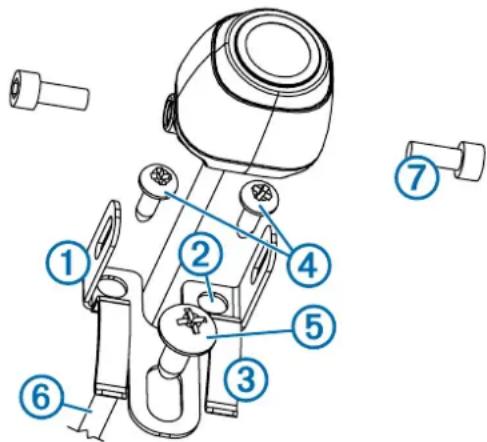

Installazione della videocamera

Prima di installare definitivamente la videocamera, è necessario testare la posizione di montaggio per ottenere una visuale ottimale del veicolo (Test della videocamera e della posizione del trasmettitore).

Se la videocamera è stata già collegata alla staffa, è necessario prima disassemblarla.

1 Posizionare la staffa ① nella superficie di installazione.

2 Selezionare un'opzione:

• Se si sta installando la staffa direttamente sulla superficie del veicolo, contrassegnare le posizioni dei due fori sulla staffa ②.
• Se si sta installando la staffa su una targa, rimuovere le viti dalla targa e posizionare la staffa in modo tale che il foro sulla staffa ③ sia allineato a quello sulla targa.

3 Fissare la staffa sul veicolo tramite le viti autofilettanti ④ o la vite della targa rimossa nel passo 2 ⑤.
4 Posizionare la videocamera nella staffa e stabilire la posizione migliore per inserire il cavo della videocamera ⑥ nel veicolo.
5 Utilizzando la punta da trapano appropriata, praticare un foro per l'inserimento del cavo della videocamera nel veicolo.
6 Inserire il cavo della videocamera nel foro e instradarlo verso la posizione del trasmettitore.

All'occorrenza, è possibile acquistare separatamente prolunghe da 15 m (50 piedi).

7 Fissare la videocamera nella staffa utilizzando le rondelle esagonali ⑦.

8 Regolare l'angolazione della videocamera e serrare le rondelle esagonali utilizzando la chiave esagonale inclusa.
9 Applicare del sigillante RV sul cavo nel punto in cui viene inserito nel veicolo (opzionale).

Installazione del trasmettitore

Prima di installare definitivamente il trasmettitore, è necessario testare la posizione di installazione per il corretto funzionamento (Test della videocamera e della posizione del trasmettitore).

1 Fissare il trasmettitore alla posizione di installazione utilizzando la minuteria appropriata per la posizione, ad esempio viti, rondelle o fascette. Il portafusibili posizionato vicino al trasmettitore non è impermeabile. Si raccomanda di non installare il portafusibili in una posizione esposta agli agenti atmosferici.
2 Collegare la videocamera e i cavi del trasmettitore. Il connettore tra la videocamera e il trasmettitore non è impermeabile. Se si esegue questo collegamento in una posizione esposta agli agenti atmosferici, è necessario accertarsi che tale collegamento sia impermeabile.
3 Collegare il cavo di alimentazione ① dal trasmettitore a una fonte di alimentazione a 12–24 V CC, preferibilmente una lampadina della retromarcia ②, utilizzando un connettore con cavi uniti senza saldatura (non incluso).

NOTA: il collegamento del trasmettitore a una fonte da 12-24 V CC fissa (come un DRL) invece che a una lampadina della retromarcia, richiede di attivare manualmente il trasmettitore tramite un interruttore. Se lasciato acceso, il trasmettitore potrebbe consumare la batteria del veicolo.

4 Se non è stato utilizzato un connettore con cavi uniti senza saldatura, saldare e termorestringere i collegamenti elettrici per proteggerli dagli agenti atmosferici.

Uso della videocamera

La videocamera mostra i video sul dispositivo in diversi modi, a seconda di come è stata collegata l'alimentazione al trasmettitore.

1 Selezionare un'opzione di visualizzazione del video:

• Se il trasmettitore è stato collegato a una lampadina della retromarcia (consigliato), innestare la retromarcia del veicolo. Il dispositivo visualizza automaticamente il video dalla videocamera posteriore.
• Se il trasmettitore è stato collegato a un DRL o a un'altra fonte da 12 V CC fissa, selezionare l'icona della videocamera sul dispositivo per visualizzare il video dalla videocamera posteriore.

2 Selezionare un'opzione per riprendere il normale funzionamento del dispositivo:

- Se il trasmettitore è stato collegato a una lampadina della retromarcia (consigliato), innestare la retromarcia del veicolo. Il dispositivo riprende automaticamente il normale funzionamento.

- Se il trasmettitore è stato collegato a un DRL o a un'altra fonte da 12 V CC fissa, selezionare l'icona della videocamera sul dispositivo per riprendere il normale funzionamento.

Allineamento delle linee guida

Le linee guida forniscono una rappresentazione visiva del percorso del veicolo durante la retromarcia. Per un riferimento ottimale, tali linee devono essere allineate in modo da riflettere quelli che sono i bordi esterni del veicolo.

1 Posizionare il veicolo con un lato allineato a un marciapiede o alle righe di un parcheggio.

È possibile posizionare il veicolo all'interno di uno spazio di sosta e quindi muoversi verso quello successivo. Ciò consente di utilizzare le righe di un parcheggio come punti di riferimento per l'allineamento.

Il marciapiede o le righe di un parcheggio devono essere chiaramente visibili sul dispositivo.

2 Dalla schermata videocamera, selezionare ≡ Regola.

3 Utilizzare le frecce agli angoli dello schermo per spostare le linee guida in modo che corrispondano all'angolo e alla posizione del marciapiede o alle righe di un parcheggio.

Le linee guida vengono visualizzate direttamente sopra i punti di riferimento.

4 Utilizzare le frecce al centro dello schermo per spostare in alto o in basso le linee guida.

La sezione rossa delle linee guida deve essere allineata all'estremità posteriore del veicolo.

5 Se necessario, riposizionare il veicolo con l'altro lato allineato a un marciapiede o alle righe di un parcheggio e ripetere la procedura di allineamento.

Cercare di mantenere simmetriche le linee guida, anche se il veicolo non è perfettamente allineato al marciapiede o alle righe di un parcheggio.

6 Selezionare √una volta completato l'allineamento.

Mostrare o nascondere le linee di rotta

1 Selezionare

2 Selezionare un'opzione:

- Per mostrare le linee di rotta sullo schermo, selezionare Mostra linee.

- Per nascondere le linee di rotta sullo schermo, selezionare Nascondi linee.

Reimpostare l'allineamento

È possibile reimpostare le linee di rotta ai valori predefiniti.

1 Selezionare ≧ Reimposta.

2 Selezionare Si.

Associazione del trasmettitore e del supporto del dispositivo

Il trasmettitore e il supporto PND della videocamera wireless vengono forniti associati per impostazione predefinita. Se il trasmettitore e il supporto PND sono installati correttamente e non si ricevono immagini video, eseguire nuovamente l'associazione del trasmettitore e del supporto PND.

1 Verificare che il trasmettitore non sia alimentato lasciando il veicolo fermo o disattivando la fonte di alimentazione fissa.
2 Accendere il dispositivo PND collegato al supporto PND della videocamera wireless.
3 Sul supporto PND della videocamera wireless, tenere premuto PAIR finché Avvia associazione non viene visualizzato sul dispositivo PND.
Se Avvia associazione non viene visualizzato sul dispositivo PND, accertarsi che il supporto PND della videocamera wireless sia correttamente collegato all'alimentazione.
4 Alimentare il trasmettitore innestando la retromarcia o attivando la fonte di alimentazione fissa applicabile.
Dopo circa cinque secondi, Associazione OK viene visualizzato sul dispositivo PND.
5 Spegnere e riaccendere il supporto PND della videocamera wireless e il trasmettitore.
6 Se l'associazione del trasmettitore e del supporto del dispositivo PND della videocamera wireless non viene eseguita correttamente, ripetere i passi 1–4.

Caratteristiche tecniche

Specifiche Valore
Sensore della videocamera CMOS tipo	1/3,7
Risoluzione della videocamera 640 × 480
Angolo della videocamera (verticale) 115°
Angolo della videocamera (orizzontale)	140°
Tensione in ingresso della videocamera e del trasmettitore	9–28 V CC
Fusibile 500 mA, fusibile rapido
Uso corrente della videocamera e del trasmettitore	150 mA @ 12 V CC
Grado di impermeabilità della videocamera e del trasmettitore	IEC 60529 IPX7
Temperatura operativa della videocamera	Da -40° a 85 °C (da -40° a 185 °F)
Temperatura operativa del trasmettitore e del supporto PND	Da -20° a 70 °C(da -4° a 158°F)
Tipo di trasmissione wireless Banda radio	ISM da 2,4 GHz
Distanza di trasmissione wireless 13,5 m	(45 piedi)
