BC 20 - Ryggekamera GARMIN - Gratis bruksanvisning og manual

Produkttype	Ryggkamera
Merke	Garmin
Modell	BC 20
Dimensjoner (ca.)	60 x 40 x 30 mm
Vekt (ca.)	50 g
Strømforsyning	12-24 V DC via kabel
Hovedfunksjoner	Vidvinkel ryggvisning, nattsyn, parkeringsguide
Synsvinkel	120° (ca.)
Oppløsning	640 x 480 piksler (ca.)
Vanntetthetsgrad	IPX7 (beskyttelse mot midlertidig nedsenking)
Driftstemperatur	-20°C til 60°C
Kompatibilitet	Garmin Drive-serie, enkelte berøringsmodeller
Montering	Monteringsbrakett medfølger (skrue- eller limfeste)
Tilkobling	Koaksialkabel med proprietær kontakt
Vedlikehold og rengjøring	Rengjør med en myk, tørr klut. Ikke bruk slipende midler.
Sikkerhet	Elektrisk installasjon anbefales utført av fagperson. Ikke utsett for kraftige støt.
Reservedeler og reparerbarhet	Tilkoblingskabel og braketten tilgjengelig. Reparasjon hos autorisert service.
Garanti	1 år (avhengig av land)

Ofte stilte spørsmål - BC 20 GARMIN

Hvordan installere Garmin BC 20 ryggkamera?

Installasjonen innebærer å koble kabelen til kjøretøyets strømforsyning (12-24 V) og til kompatibel Garmin-mottaker. Fest kameraet bak på kjøretøyet ved hjelp av den medfølgende braketten. For optimal installasjon, kontakt en fagperson.

Er dette kameraet kompatibelt med min Garmin GPS?

BC 20 er kompatibel med Garmin Drive-serien (DriveSmart, DriveAssist osv.) og enkelte berøringsmodeller. Sjekk kompatibilitet på Garmins nettside eller i manualen.

Hva slags strømforsyning krever BC 20?

Kameraet fungerer på 12-24 V DC. Det kobles til kjøretøyets elektriske system (ryggelys eller koblingsboks).

Har BC 20 nattsyn?

Ja, kameraet har infrarøde LED-er for klar sikt i mørke, med en rekkevidde på ca. 5 meter.

Hva er synsvinkelen på kameraet?

Synsvinkelen er ca. 120°, noe som gir bred dekning av området bak.

Hvordan vedlikeholder jeg kameraet?

Rengjør linsen regelmessig med en myk, tørr klut. Unngå kjemikalier. Sjekk tettheten på tilkoblingene.

Hva er vanntetthetsgraden?

BC 20 er sertifisert IPX7, noe som betyr at den tåler midlertidig nedsenking i vann (opptil 1 meter i 30 minutter).

Kan jeg bruke BC 20 uten spesifikk kabel?

Nei, kameraet krever en koaksialkabel med proprietær kontakt som følger med. Ikke bruk andre kabler.

Hva gjør jeg hvis bildet er uklart eller ustabilt?

Kontroller at linsen er ren og at kameraet er godt festet. Forsikre deg om at kabelen er riktig tilkoblet og at Garmin-mottakeren er oppdatert.

Hvor finner jeg reservedeler?

Reservedeler (kabel, brakett) er tilgjengelige på Garmins nettside eller hos autoriserte forhandlere. Reparasjon må utføres av autorisert service.

BRUKSANVISNING BC 20 GARMIN

Se veiledningen Viktig sikkerhets- og produktinformasjon i produktesken for GPS-enheten for å lese advarsler angående produktet og annen viktig informasjon.

Garmin anbefaler på det sterkeste at enheten installeres av en erfaren installatør som har den nødvendige kunnskapen om elektriske systemer. Feil kabling av strømkabelen kan føre til skade på kjøretøyet eller batteriet og føre til personskade.

Ikke fjern den innebygde sikringsholderen når du kobler til strømkabelen. Riktig sikring må være på plass slik det vises i produktspesifikasjonene. Dette forhindrer mulighet for personskade eller skade på produktet som følge av brann eller overoppheting. Hvis du kobler til strømkabelen uten riktig sikring på plass, ugyldiggjøres produktgarantien.

FORSIKTIG

Bruk alltid vernebriller, hørselsvern og støvmaske når du borer, skjærer eller sliper.

MERKNAD

Du må alltid undersøke hva som er på den motsatte siden av overflaten før du begynner å bore eller skjære.

Disse installeringsinstruksjonene gjelder ikke for et bestemt kjøretøy og skal brukes som en veiledning under installering av produktet på kjøretøyet. Kontakt kjøretøyprodusenten hvis du har spørsmål som gjelder kjøretøyet.

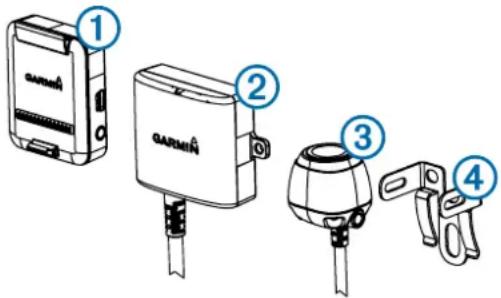

Element Beskrivelse

1	PND-brakett med trådløst kamera navigasjonsenheten må få strøm via denne braketten for å kunne kommunisere med kameraet.
2	Sender
3	Kamera
4	Monteringsbrakett for kamera

Nødvendige verktøy

• Drill og borbits på 9,09 mm (0,36 tommer eller størrelse T)
  • Stjerneskrutrekker #2
• Skruer, bolter eller strips (for å feste senderen)
• Loddefri skjøteledningkontakt eller varmekrympingsrør med lodding
  • Bobilforsegling (valgfritt)

Hensyn ved montering av kameraet

Tenk over følgende når du velger monteringssted for kameraet.

• Du bør teste monteringsstedet før du fester kameraet permanent.
• Hvis du installerer kameraet høyere på baksiden av kjøretøyet, får du bedre synsvinkel.
• Du kan klipse den medfølgende braketten på nummerskiltet eller en annen lignende overflate eller feste den på baksiden

av kjøretøyet ved hjelp av de medfølgende selvborende, flathodede skruene

Hensyn ved plassering og kabling for senderen

Tenk over følgende när du velger installasjonsplassering for den trådløse senderen.

• Du bør teste installasjonsplasseringen før du installerer senderen permanent.
• Senderen kan overføre videosignaler over ca 13,5 m (45 fot). Til tross for dette kan plasseringen til senderen påvirke rekkevidden.

- Signalet blir mer pålitelig jo nærmere du installerer senderen til PND-braketten med trådløst kamera.

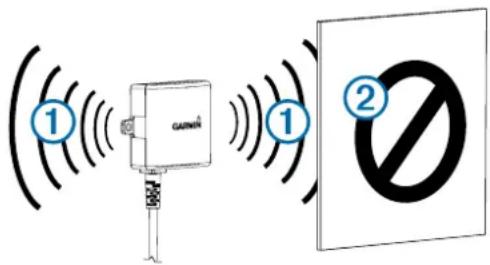

- Senderen gir best signal når en av de flate overflatene peker mot PND-braketten med trådløst kamera. ①

• Hvis tett metall eller objekter ② er i banen for senderen, blir avstanden for overføring kraftig redusert.

• Signalet blir mer pålitelig hvis det er færre solide objekter i banen mellom senderen og enheten.

• Hvis avstanden mellom kameraet og senderen overskrider lengden til den medfølgende kabelen, kan du bruke flere forlengelseskabler. Du kan kjøpe en forlengelseskabel på 15 m (50 fot), og du kan sette inn mer enn én forlengelseskabel. Kontakt forhandleren for Garmin eller gå til www.garmin.com hvis du vil ha mer informasjon.

• Sikringholderen ved senderen er ikke vanntett. Det anbefales ikke at du installerer sikringsholderen der den er utsatt for elementene.
• Kontakten mellom kameraet og senderen er ikke vanntett. Hvis du kobler til på et sted som er utsatt for elementene, må du sørge for at tilkoblingen er vanntett.

Teste plasseringen for kameraet og senderen

TIPS: Hvis du ikke vil spleise kablene i kjøretøyet for denne testen, kan du koble senderen og kameraet til et batteri på 12 VDC.

3 Test at senderen fungerer som den skal ved å tilføre strøm til PND-enheten ved hjelp av PND-braketten med trådløst kamera.

4 Gjenta trinn 2–3 til senderen fungerer som den skal.
5 Test kameravisningen ved å se på video på enheten.
6 Hvis du ikke får optimal visning for kjøretøyet ditt, må du flytte kameraet teste det på nytt et annet sted.
7 Gjenta trinn 5–6 til du finner stedet hvor kameraet gir optimal visning for kjøretøyet ditt.

TIPS: Merk hvilken retning som er opp när du tester kameravisningen, slik at det blir riktig när du installerer den permanent.

Montere kameraet

Før du monterer kameraet permanent, bør du teste hvor du bør montere det for å få den beste visningen for kjøretøyet (Teste plasseringen for kameraet og senderen).

2 Velg et alternativ:
- Hvis du monterer braketten direkte på overflaten av kjøretøyet, merker du av plasseringen for de to hullene på braketten②.
- Hvis du installerer braketten på et nummerskilt, fjerner du en av skruene på nummerskiltet og klipser braketten på plass slik at hullet på braketten③ er på linje med hullet på nummerskiltet.
3 Fest braketten til kjøretøyet ved hjelp av de medfølgende selvborende skruene ④ eller skruen du fjernet fra nummerskiltet i trinn 2 ⑤.
4 Sett kameraet i braketten, og finn det beste stedet hvor kabelen ⑥ kan gå inn i kjøretøyet.
5 Bor et hull ved hjelp av en borbits i riktig størrelse for at kamerakabelen kan gå inn i kjøretøyet.
6 Før kamerakabelen gjennom hullet, og led den til senderen. Du kan kjøpe forlengelseskabler på 15 m (50 fot) separat, hvis det er nødvendig.
7 Fest kameraet til braketten ved hjelp av de medfølgende unbrakoboltene ⑦.
8 Juster vinkelen til kameraet, og trekk til unbrakoboltene ved hjelp av den medfølgende unbrakonøkkelen.
9 Påfør bobilforsegling rundt kabelen der den går inn i bilen (valgfritt).

Installere senderen

Før du installerer senderen permanent, må du teste at den fungerer som den skal på installasjonsplasseringen (Teste plasseringen for kameraet og senderen).

1 Fest senderen på installasjonsplasseringen ved hjelp av egnede festeanordninger, for eksempel skruer, bolter eller strips.

2 Koble til kablene for kameraet og senderen.

MERK: Koble senderen til en kontinuerlig kilde på 12–24 VDC (for eksempel en kjørelampe) i stedet for en ryggelampe som krever at du veksler strøm til senderen manuelt. Senderen kan tømme kjøretøyets batteri hvis den ikke slås av.

Kameraet viser video på enheten på forskjellige måter, avhengig av hvordan du koblet strømmen til senderen.

1 Velg et alternativ for å se video:

• Hvis du koblet senderen til et ryggelys (anbefalt), setter du bilen i revers. Enheten viser automatisk video fra ryggekameraet.
• Hvis du koblet senderen til en kjørelampe eller annen konstant strømkilde på 12 VDC, velger du kameraikonet på enheten for å vise video fra ryggekameraet.

2 Velg et alternativ for å gå tilbake til normal bruk:

• Hvis du koblet senderen til et ryggelys (anbefalt), tar du bilen ut av revers. Enheten går automatisk tilbake til normal bruk.
• Hvis du koblet senderen til en kjørelampe eller annen konstant strømkilde på 12 VDC, velger du kameraikonet på enheten for å gå tilbake til normal bruk.

Justere veiledningslinjene

Veiledningslinjer gir en visuell fremstilling av kjøretøyets bane när du rygger. For å gi best mulig referanse bør de justeres slik at de viser ytterkantene av kjøretøyet.

1 Posisjoner kjøretøyet slik at en side er justert etter fortauskanten, en innkjørsel eller parkeringslinjer. Du bør kanskje posisjonere kjøretøyet midt i en parkeringsrute og deretter kjøre frem til neste rute. Dermed kan du bruke de bakre linjene på parkeringsruten som referansepunkt for justeringen. Fortauskanten, innkjørselen eller parkeringslinjene bør være tydelige på enheten.
2 Gå til kameravisningen, og velg ≡ Juster.
3 Bruk pilene i hjørnene av skjermbildet til å flytte veiledningslinjene slik at de stemmer overens med vinkelen og posisjonen til fortauskanten, innkjørselen eller parkeringslinjene.

Veiledningslinjene skal vises rett over referansepunktene.

4 Bruk pilene midt på skjermbildet til å flytte veiledningslinjene opp eller ned.

Den røde delen av veiledningslinjene skal justeres etter bakenden av kjøretøyet.

5 Flytt eventuelt kjøretøyet slik at den andre siden er justert etter fortauskanten, innkjørselen eller parkeringslinjene og gjenta prosessen.

Du bør prøve å holde veiledningslinjene symmetriske, selv om kjøretøyet ikke er helt justert etter fortauskanten, innkjørselen eller parkeringslinjene.

6 Velg ↩år justeringen er fullført.

1 Velg ≡ Gjenopprett.

2 Velg Ja.

1 Kontroller at senderen ikke mottar strøm ved å parkere bilen eller slå av den gjeldende konstante strømkilden.

2 Slå på navigasjonsenheten som er koblet til det trådløse kameraet og PND-braketten.

3 Hold nede PAIR på PND-braketten med trådløst kamera til Start paring vises på navigasjonsenheten.

Hvis Start paring ikke vises på navigasjonsenheten, kontrollerer du at PND-braketten med trådløst kamera er koblet til strøm riktig.

4 Tilfør strøm til senderen ved å sette bilen i revers eller slå på den gjeldende konstante strømkilden.

Meldingen Paring OK vises på navigasjonsenheten etter ca. fem sekunder.

5 Slå av PND-braketten med trådløst kamera og senderen, og slå dem deretter på igjen.

6 Hvis du ikke kan pare senderen og PND-braketten med trådløst kamera, gjentar du trinn 1–4.

Spesifikasjoner

Spesifikasjon Verdi
Kamerasensor 1/3.7-type CMOS
Kameraoppløsning 640 × 480
Kameravinkel (vertikal) 115°
Kameravinkel (horisontal) 140°

Spesifikasjon Verdl
Inngangsspenning for kamera og sender	9–28 VDC
Sikring 500 mA, kvikksikring
Spenningsbruk for kamera og sender 150	mA ved 12 VDC
Vanntetthetsvurdering for kamera og sender	IEC 60529 IPX7
Temperaturområde for kamera Fra –40 til	85 °C (–40 til 185 °F)
Temperaturområde for sender og brakett	-20 til 70 °C (-4 til 158 °F)
Type trådløs overføring 2,4 GHz ISM-radi	obånd
Avstand for trådløs overføring 13,5 m (45 fot)
