BC 20 - Caméra de recul GARMIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de recul
Marque	Garmin
Modèle	BC 20
Dimensions (approx.)	60 x 40 x 30 mm
Poids (approx.)	50 g
Alimentation	12-24 V DC via câble
Fonctions principales	Vue arrière grand angle, vision nocturne, guide de stationnement
Angle de vue	120° (approx.)
Résolution	640 x 480 pixels (approx.)
Indice d'étanchéité	IPX7 (protection contre l'immersion temporaire)
Température de fonctionnement	-20°C à 60°C
Compatibilité	Modèles Garmin série Drive, certains modèles tactiles
Fixation	Support de montage fourni (fixation par vis ou adhésif)
Connexion	Câble coaxial avec connecteur propriétaire
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation électrique par un professionnel recommandée. Ne pas exposer à des chocs violents.
Pièces détachées et réparabilité	Câble de connexion et support disponibles. Réparation par centre agréé.
Garantie	1 an (selon pays)

FOIRE AUX QUESTIONS - BC 20 GARMIN

Comment installer la caméra de recul Garmin BC 20 ?

L'installation consiste à connecter le câble à l'alimentation du véhicule (12-24 V) et au récepteur Garmin compatible. Fixez la caméra à l'arrière du véhicule à l'aide du support fourni. Pour une installation optimale, faites appel à un professionnel.

Cette caméra est-elle compatible avec mon GPS Garmin ?

La BC 20 est compatible avec les modèles Garmin de la série Drive (DriveSmart, DriveAssist, etc.) et certains modèles tactiles. Vérifiez la compatibilité sur le site Garmin ou dans le manuel.

Quelle est l'alimentation requise pour la BC 20 ?

La caméra fonctionne en 12-24 V DC. Elle se connecte au système électrique du véhicule (feux de recul ou boîtier de liaison).

La BC 20 dispose-t-elle d'une vision nocturne ?

Oui, la caméra intègre des LED infrarouges pour une vision claire dans l'obscurité, avec une portée d'environ 5 mètres.

Quel est l'angle de vue de la caméra ?

L'angle de vue est d'environ 120°, offrant une large couverture de la zone arrière.

Comment entretenir la caméra ?

Nettoyez régulièrement la lentille avec un chiffon doux et sec. Évitez les produits chimiques. Vérifiez l'étanchéité des connexions.

Quelle est l'indice d'étanchéité ?

La BC 20 est certifiée IPX7, ce qui signifie qu'elle résiste à une immersion temporaire dans l'eau (jusqu'à 1 mètre pendant 30 minutes).

Puis-je utiliser la BC 20 sans câble spécifique ?

Non, la caméra nécessite un câble coaxial avec connecteur propriétaire fourni. Ne pas utiliser d'autres câbles.

Que faire si l'image est floue ou instable ?

Vérifiez que la lentille est propre et que la caméra est bien fixée. Assurez-vous que le câble est correctement branché et que le récepteur Garmin est à jour.

Où trouver des pièces de rechange ?

Les pièces détachées (câble, support) sont disponibles sur le site Garmin ou auprès de revendeurs agréés. La réparation doit être effectuée par un centre agréé.

MODE D'EMPLOI BC 20 GARMIN

Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du GPS pour prendre connaissance des avertissements et autres informations sur le produit.

Garmin vous recommande fortement de faire installer l'appareil par un technicien expérimenté, disposant des connaissances appropriées en matière de circuits électriques. Le raccordement incorrect du câble d'alimentation peut endommager le véhicule ou la batterie et entraîner des blessures corporelles.

Lorsque vous connectez le câble d'alimentation, ne retirez pas le porte-fusible en ligne. Pour éviter de vous blesser ou d'endommager votre produit en exposant la batterie au feu ou à une chaleur extrême, le fusible approprié doit être placé comme indiqué dans les caractéristiques techniques du produit. De plus, la connexion du câble d'alimentation en l'absence du fusible approprié annulerait la garantie du produit.

ATTENTION

Portez toujours des lunettes de protection, un équipement antibruit et un masque anti-poussière lorsque vous percez, coupez ou poncez.

AVIS

Lorsque vous percez ou coupez, commencez toujours par vérifier la nature de la face opposée de l'élément.

Ces instructions d'installation sont universelles et se proposent d'accompagner l'installation du produit sur votre véhicule, quel que soit son modèle. Pour toutes questions sur votre véhicule, veuillez contacter votre concessionnaire.

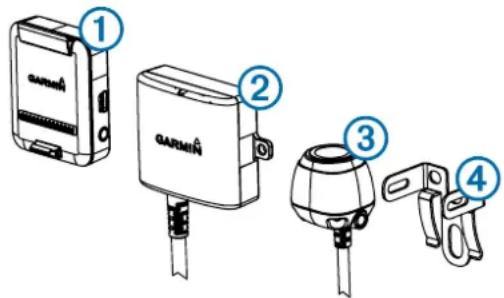

Elément Description

1	Support de l'appareil de navigation avec caméra sans fil L'appareil de navigation doit être alimenté via ce support afin de communiquer avec la caméra.
2	Emetteur
3	Caméra
4	Support de fixation de la caméra

Outils requis

• Perceuse et foret de 9,09 mm ou taille T (0,36 pouce)
  • Tournevis cruciforme numéro 2
• Vis, écrous ou attaches de câbles (pour fixer l'émetteur)
• Clip pour câbles ne nécessitant pas de soudure ou fer à souder et tube thermorétrécissable
• Mastic adapté aux véhicules de loisir (facultatif)

Considérations relatives au montage de la caméra

Au moment de choisir un emplacement de montage de la caméra, tenez compte des remarques suivantes.

• Testez un emplacement de montage avant d'installer la caméra de manière définitive.
• Installez la caméra en hauteur à l'arrière du véhicule pour bénéficier d'un angle de vue optimal.
• Le support de fixation fourni peut être clipsé à une plaque d'immatriculation ou à un support similaire, ou bien attaché à l'arrière du véhicule à l'aide des vis à tête cylindrique plate autoperceuses fournies.

Emplacement de l'émetteur et considérations relatives au câblage

Au moment de choisir un emplacement d'installation de l'émetteur sans fil, tenez compte des remarques suivantes.

• Testez l'emplacement d'installation proposé avant d'installer l'émetteur de manière définitive.

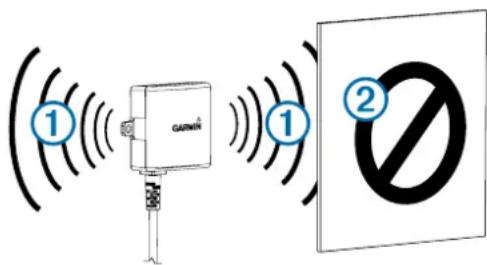

• Bien que l'émetteur puisse transmettre de manière fiable le signal vidéo à une distance de 13,5 m (45 pieds) environ, l'emplacement de l'émetteur peut affecter cette portée.
• La fiabilité du signal dépend de la proximité de l'émetteur par rapport au support de l'appareil de navigation avec caméra sans fil.
  • L'émetteur restitue un signal optimal quand il est posé sur une surface plane ① orientée vers le support de l'appareil de navigation avec caméra sans fil.

• La présence de métal dense ou d'autres appareils ② sur le chemin emprunté par l'émetteur dégrade considérablement la distance de transmission.

Pour obtenir un signal fiable, évitez au maximum la présence d'obstacles sur le chemin emprunté par l'émetteur jusqu'à l'appareil.

• Si la distance qui sépare la caméra de l'émetteur dépasse la longueur du câble fourni, vous pouvez utiliser des câbles d'extension. Il est possible d'acheter un câble d'extension de 15 m (50 pieds) et d'installer plusieurs câbles d'extension. Contactez votre revendeur Garmin ou visitez le site www.garmin.com pour obtenir plus d'informations.
• Le porte-fusible situé près de l'émetteur n'est pas étanche. Il n'est pas recommandé d'installer le porte-fusible à un emplacement non protégé des éléments extérieurs.
• Le connecteur entre la caméra et l'émetteur n'est pas étanche. Si vous effectuez le branchement à un emplacement non protégé des éléments extérieurs, vous devez vous assurer que la connexion est étanche.

Test de l'emplacement de la caméra et de l'émetteur

1 Installez la caméra de manière temporaire à l'emplacement de votre choix.
2 Placez l'émetteur de manière temporaire à l'emplacement de votre choix et reliez-le à l'alimentation ainsi qu'à la caméra.

ASTUCE : si vous ne souhaitez pas vous raccorder à votre véhicule pour ce test, vous pouvez relier l'émetteur et la caméra à une batterie de 12 V c.c.

3 Vérifiez le bon fonctionnement de l'émetteur en alimentant l'appareil de navigation avec le support de l'appareil de navigation avec caméra sans fil.
Si le flux vidéo n'apparaît pas sur l'appareil à votre emplacement d'installation préféré, déplacez l'émetteur et réalisez un autre test.
4 Répétez les étapes 2 et 3 tant que l'émetteur ne fonctionne pas correctement.
5 Testez l'angle de vue de la caméra en observant la vidéo sur l'appareil.
6 Si la caméra ne fournit pas un angle de vue optimal pour votre véhicule, déplacez-la et réalisez un autre test.
7 Répétez les étapes 5 et 6 jusqu'à trouver un emplacement d'installation qui offre un angle de vue optimal pour votre véhicule.

ASTUCE : quand vous testez l'angle de vue de la caméra, prenez note de la direction vers le haut pour ne pas vous tromper lorsque vous l'installerez de manière définitive.

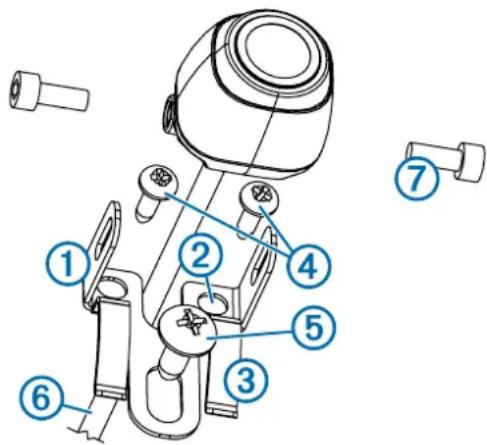

Montage de la caméra

Avant d'installer la caméra de manière définitive, testez l'emplacement de montage pour obtenir l'angle de vue optimal suivant votre véhicule (Test de l'emplacement de la caméra et de l'émetteur).

Si vous avez déjà relié la caméra au support de fixation, commencez par la démonter.

1 Placez le support de fixation ① à l'emplacement d'installation.

2 Sélectionnez une option :

• Si vous montez le support à même le véhicule, marquez les emplacements des deux trous sur le support ②.
• Si vous installez le support sur une plaque d'immatriculation, retirez l'une des vis de la plaque d'immatriculation et clipsez le support à l'emplacement prévu de sorte que le trou du support ③ soit aligné avec le trou de la plaque d'immatriculation.

3 Fixez le support au véhicule à l'aide des vis autoperceuses ④ ou de la vis de la plaque d'immatriculation que vous avez retirée à l'étape 2 ⑤.

4 Placez la caméra dans le support de fixation et trouvez le meilleur endroit pour faire passer le câble de la caméra ⑥ dans le véhicule.

5 A l'aide d'un foret adapté, percez un trou afin de faire passer le câble de la caméra dans le véhicule.

6 Faites passer le câble de la caméra dans le trou et acheminez-le jusqu'à l'emplacement de l'émetteur. Des extensions de câble de 15 m (50 pieds) sont disponibles à la vente, au besoin.

7 Fixez bien la caméra dans le support à l'aide des écrous hexagonaux fournis ⑦.
8 Ajustez l'angle de la caméra et serrez les écrous hexagonaux à l'aide de la clé Allen fournie.
9 Appliquez du mastic adapté aux véhicules de loisir (facultatif) autour du câble, à son point d'entrée dans le véhicule.

Installation de l'émetteur

Avant d'installer l'émetteur de manière définitive, veuillez vérifier son bon fonctionnement à cet emplacement (Test de l'emplacement de la caméra et de l'émetteur).

1 Lors de l'installation de l'émetteur, veuillez utiliser un matériel adapté à cet emplacement, comme des vis, des écrous ou des attaches de câbles.
Le porte-fusible situé près de l'émetteur n'est pas étanche. Il n'est pas recommandé d'installer le porte-fusible à un emplacement non protégé des éléments extérieurs.

2 Reliez la caméra aux câbles de l'émetteur.

Le connecteur entre la caméra et l'émetteur n'est pas étanche. Si vous effectuez le branchement à un emplacement non protégé des éléments extérieurs, vous devez vous assurer que la connexion est étanche.

3 Reliez le câble d'alimentation ① de l'émetteur à une source d'alimentation de 12–24 V c.c., de préférence aux feux de marche arrière ②, à l'aide d'un clip pour câbles ne nécessitant pas de soudure (non fourni).

REMARQUE : si vous reliez l'émetteur à une source d'alimentation permanente de 12-24 V c.c. (aux feux de circulation, par exemple) et non pas aux feux de marche arrière, vous devrez allumer et éteindre l'émetteur manuellement. Si vous le laissez allumé en permanence, l'émetteur risque de décharger la batterie de votre véhicule.

4 Si vous n'avez pas utilisé un clip pour câbles ne nécessitant pas de soudure, soudez les connexions électriques et utilisez le tube thermorétrécissable pour les protéger des éléments extérieurs.

Utilisation de la caméra

Suivant la façon dont vous aurez relié l'alimentation à l'émetteur, la caméra affichera un signal vidéo sur l'appareil de différentes façons.

1 Sélectionnez une option d'affichage vidéo :

• Si vous avez relié l'émetteur à un feu de marche arrière (recommandé), passez en marche arrière. L'appareil diffuse automatiquement la vidéo depuis la caméra de recul.
• Si vous avez relié l'émetteur à un feu de circulation ou à une autre source d'alimentation stable de 12 V c.c., sélectionnez l'icône de caméra sur l'appareil pour diffuser la vidéo depuis la caméra de recul.

2 Sélectionnez une option pour rétablir le fonctionnement normal de l'appareil :

• Si vous avez relié l'émetteur à un feu de recul (recommandé), sortez de la marche arrière. L'appareil fonctionne à nouveau normalement et ce, automatiquement.
• Si vous avez relié l'émetteur à un feu de circulation ou à une autre source d'alimentation stable de 12 V c.c., sélectionnez l'icône de caméra sur l'appareil pour qu'il fonctionne à nouveau normalement.

Alignement des lignes de guidage

Les lignes de guidage vous permettent de visualiser la trajectoire du véhicule quand vous effectuez une marche arrière. Pour une utilisation optimale, elles doivent être alignées de façon à représenter les bords extérieurs du véhicule.

1 Stationnez votre véhicule en alignant étroitement un côté à un trottoir, une allée ou les lignes d'une place de parking.

Vous pouvez aussi stationner le véhicule au centre d'une place de parking puis avancer jusqu'à la place devant vous.

Cela vous permet d'utiliser les lignes de la place de parking à l'arrière du véhicule comme points de référence pour l'alignement.

Le trottoir, l'allée ou les lignes de la place de parking doivent apparaître de manière claire sur l'appareil.

2 A partir de l'affichage caméra, sélectionnez ≡ Régler.
3 Utilisez les flèches dans les angles de l'écran pour déplacer les lignes de guidage afin de les faire coïncider avec l'angle et la position du trottoir, de l'allée ou des lignes de la place de parking.

Les lignes de guidage doivent apparaître directement en haut de vos points de référence.

4 Utilisez les flèches au centre de l'écran pour déplacer les lignes de guidage vers le haut ou vers le bas.

La partie rouge des lignes de guidage doit être alignée avec l'arrière de votre véhicule.

5 Si besoin, restationnez le véhicule en alignant étroitement l'autre côté à un trottoir, une allée ou les lignes d'une place de parking, et répétez la procédure d'alignement.

Dans la mesure du possible, faites en sorte que les lignes de guidage soient symétriques, même si votre véhicule n'est pas parfaitement aligné avec le trottoir, l'allée ou les lignes de la place de parking.

6 Sélectionnez à la fin de l'alignement.

Affichage ou masquage des lignes de guidage

1 Sélectionnez
2 Sélectionnez une option :

- Pour afficher les lignes de guidage à l'écran, sélectionnez Afficher les lignes.

- Pour masquer les lignes de guidage à l'écran, sélectionnez Masquer les lignes.

Restauration de l'alignement

Vous pouvez restaurer les paramètres par défaut des lignes de guidage.

1 Sélectionnez ≈ Restaurer.
2 Sélectionnez Oui.

Couplage de l'émetteur et du support de l'appareil

L'émetteur et le support de l'appareil de navigation avec caméra sans fil sont couplés selon les réglages d'usine. Si l'émetteur et le support de l'appareil de navigation sont correctement installés et si vous ne recevez pas de signal vidéo, vous pouvez essayer de recoupler l'émetteur et le support de l'appareil de navigation.

1 Assurez-vous que l'alimentation est coupée du côté de l'émetteur en mettant votre véhicule au point mort ou en désactivant la source d'alimentation stable, le cas échéant.
2 Allumez l'appareil de navigation connecté au support de l'appareil de navigation avec caméra sans fil.
3 Sur le support de l'appareil de navigation avec caméra sans fil, maintenez enfoncée la touche PAIR pour faire apparaître le message Démarrage du couplage sur l'appareil de navigation.

Si le message Démarrage du couplage ne s'affiche pas sur l'appareil de navigation, vérifiez que le support de l'appareil de navigation avec caméra sans fil est bien relié à l'alimentation.

4 Passez en marche arrière ou activez la source d'alimentation stable, le cas échéant, pour alimenter l'émetteur.

Au bout de cinq secondes environ, le message Couplage OK apparaît à l'écran de l'appareil de navigation.

5 Eteignez et rallumez le support de l'appareil de navigation avec caméra sans fil et l'émetteur.
6 Si l'émetteur et le support de l'appareil de navigation avec caméra sans fil n'ont pas été couplés, répétez les étapes 1 à 4.

Caractéristiques techniques

Caractéristique Valeur
Capteur de la caméra 1/3,7-type CMOS
Résolution de la caméra 640 × 480
Angle de la caméra (vertical) 115°
Angle de la caméra (horizontal) 140°
Tension d'entrée de la caméra et de l'émetteur	9–28 V c.c.
Fusible 500 mA, à fusion rapide
Consommation de courant de la caméra et de l'émetteur	150 mA à 12 V c.c.
Indice d'étanchéité de la caméra et de l'émetteur	IPX7 CEI 60529
Plage de températures de la caméra De -40 °C à 85 °C (de -40 °F à 185 °F)
Plages de températures de l'émetteur et du support de l'appareil de navigation	De -20 °C à 70 °C (de -4 °F à 158 °F)
Type de transmission sans fil Bande radio	ISM 2,4 GHz
Distance de transmission sans fil 13,5 m (45 pieds)
