Typ produktu	Kamera cofania
Marka	Garmin
Model	BC 20
Wymiary (ok.)	60 x 40 x 30 mm
Waga (ok.)	50 g
Zasilanie	12-24 V DC przez kabel
Główne funkcje	Szerokokątny widok tylny, widzenie nocne, asystent parkowania
Kąt widzenia	120° (ok.)
Rozdzielczość	640 x 480 pikseli (ok.)
Stopień ochrony	IPX7 (ochrona przed tymczasowym zanurzeniem)
Temperatura pracy	-20°C do 60°C
Kompatybilność	Modele Garmin z serii Drive, niektóre modele dotykowe
Montaż	Dołączony uchwyt montażowy (mocowanie śrubowe lub klejowe)
Połączenie	Kabel koncentryczny z własnym złączem
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Nie używać środków ściernych.
Bezpieczeństwo	Zalecany montaż elektryczny przez profesjonalistę. Nie narażać na silne uderzenia.
Części zamienne i możliwość naprawy	Kabel połączeniowy i uchwyt są dostępne. Naprawa w autoryzowanym centrum.
Gwarancja	1 rok (w zależności od kraju)

Często zadawane pytania - BC 20 GARMIN

Jak zainstalować kamerę cofania Garmin BC 20?

Instalacja polega na podłączeniu kabla do zasilania pojazdu (12-24 V) i kompatybilnego odbiornika Garmin. Zamocuj kamerę z tyłu pojazdu za pomocą dołączonego uchwytu. Aby uzyskać optymalną instalację, skorzystaj z pomocy profesjonalisty.

Czy ta kamera jest kompatybilna z moim GPS Garmin?

BC 20 jest kompatybilna z modelami Garmin z serii Drive (DriveSmart, DriveAssist itp.) oraz niektórymi modelami dotykowymi. Sprawdź kompatybilność na stronie Garmin lub w instrukcji.

Jakie jest wymagane zasilanie dla BC 20?

Kamera działa na 12-24 V DC. Podłącza się do instalacji elektrycznej pojazdu (światła cofania lub skrzynka przyłączeniowa).

Czy BC 20 posiada widzenie nocne?

Tak, kamera posiada diody IR zapewniające wyraźny obraz w ciemności, o zasięgu około 5 metrów.

Jaki jest kąt widzenia kamery?

Kąt widzenia wynosi około 120°, zapewniając szerokie pokrycie tylnej strefy.

Jak konserwować kamerę?

Regularnie czyść soczewkę miękką, suchą szmatką. Unikaj środków chemicznych. Sprawdzaj szczelność połączeń.

Jaki jest stopień ochrony?

BC 20 ma certyfikat IPX7, co oznacza odporność na tymczasowe zanurzenie w wodzie (do 1 metra przez 30 minut).

Czy mogę używać BC 20 bez specjalnego kabla?

Nie, kamera wymaga dołączonego kabla koncentrycznego z własnym złączem. Nie używaj innych kabli.

Co zrobić, jeśli obraz jest rozmazany lub niestabilny?

Sprawdź, czy soczewka jest czysta i kamera dobrze zamocowana. Upewnij się, że kabel jest prawidłowo podłączony, a odbiornik Garmin jest zaktualizowany.

Gdzie znaleźć części zamienne?

Części zamienne (kabel, uchwyt) są dostępne na stronie Garmin lub u autoryzowanych sprzedawców. Naprawa musi być wykonana w autoryzowanym centrum.

INSTRUKCJA OBSŁUGI BC 20 GARMIN

Należy zapoznać się z zamieszczonym w opakowaniu urządzenia GPS przewodnikiem Ważne informacje dotyczące bezpieczeństwa i produktu zawierającym ostrzeżenia i wiele istotnych wskazówek.

Firma Garmin zaleca zlecić montaż urządzenia doświadczonemu instalatorowi, dysponującemu odpowiednią wiedzą z zakresu układów elektrycznych. Nieprawidłowe połączenie przewodu zasilania może spowodować uszkodzenie pojazdu lub akumulatora oraz uszkodzenia ciała.

Nie wolno zdejmować wbudowanego uchwytu bezpiecznika z przewodu zasilającego w przypadku podłączania przewodu zasilającego. Aby uniknąć ryzyka uszkodzenia produktu wskutek pożaru lub przegrzania, musi być zastosowany odpowiedni bezpiecznik wskazany w specyfikacji produktu. Oprócz tego podłączenie przewodu zasilającego bez zastosowanego odpowiedniego bezpiecznika spowoduje unieważnienie gwarancji na produkt.

PRZESTROGA

Podczas wiercenia, cięcia lub szlifowania należy zawsze nosić okulary ochronne, ochronniki słuchu i maskę przeciwpyłową.

UWAGA

Podczas wiercenia i wycinania należy zawsze sprawdzić, co znajduje się po drugiej stronie obrabianej powierzchni.

Niniejsza instrukcja instalacji nie dotyczy żadnego konkretnego typu pojazdu i ma na celu przedstawienie ogólnych wytycznych instalacji produktu na pojeździe. Pytania dotyczące konkretnego pojazdu należy kierować do producenta pojazdu.

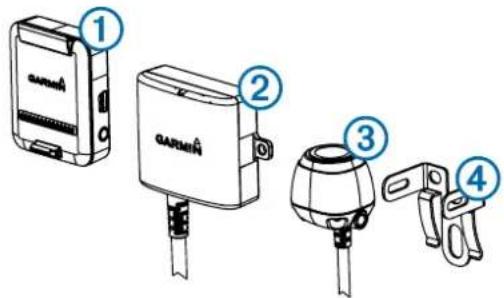

Pozycja Opis

1	Uchwyt urządzenia nawigacyjnego kamery bezprzewodowejAby urządzenie nawigacyjne mogło się komunikować z kamera, musi ono być zasilane przez ten uchwyt.
2	Nadajnik
3	Kamera
4	Uchwyt montażowy do kamery

Niezbędne narzędzia

• Wiertarka i wiertło 0,36 cala (9,09 mm lub rozmiar T)
• Wkrętak krzyżowy nr 2
- Śruby, nity lub wiązania (do przytwierdzenia nadajnika)
- Bezlutowy łącznik przewodów lub lut i koszulka termokurczliwa
- Uszczelnienie preparatem przeznaczonym dla kamperów (opcjonalnie)

Uwagi dotyczące montażu kamery

Przy wyborze miejsca montażu kamery należy zwrócić uwagę na następujące kwestie.

• Należy sprawdzić miejsce montażu kamery przed zamontowaniem jej na stałe.
• Instalacja kamery z tyłu pojazdu na większej wysokości zapewnia lepszy kąt widzenia.
• Dołączony uchwyt można przypiąć na tablicy rejestracyjnej lub podobnej powierzchni, lub można go przytwierdzić do tyłu pojazdu, korzystając z załączonych śrub samogwintujących z łbem stożkowym ściętym.

Kwestie dotyczące położenia nadajnika i przewodów

Przy wyborze miejsca instalacji nadajnika bezprzewodowego należy zwrócić uwagę na następujące kwestie.

• Należy sprawdzić proponowane miejsce instalacji przed zainstalowaniem nadajnika na stałe.

• Chociaż nadajnik może prawidłowo przekazywać sygnał wideo na odległość około 13,5 m (45 stóp), to jednak jego położenie może wpływać na zasięg.

• Im bliżej uchwytu urządzenia nawigacyjnego kamery zainstaluje się nadajnik, tym pewniejszy sygnał.

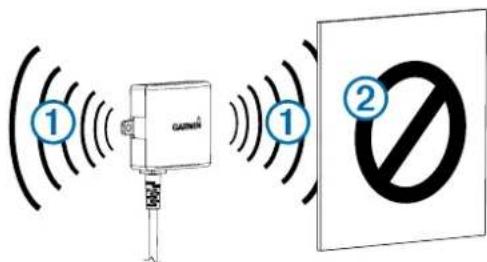

  • Nadajnik zapewnia najlepszy sygnał, gdy dowolna z płaskich powierzchni ① skierowana jest ku uchwytowi urządzenia nawigacyjnego kamery bezprzewodowej.

• Gęsty metal i urządzenia ② na drodze transmisji w znaczny sposób ograniczają jej zasięg.
- Im mniej stałych obiektów występuje między nadajnikiem a urządzeniem, tym pewniejszy sygnał.

- Jeśli odległość między kamerą a nadajnikiem przekracza długość załączonego przewodu, można skorzystać z dodatkowego przedłużacza. Można dokupić przedłużacz o długości 15 m (50 stóp), oraz można zamontować więcej niż jeden taki przewód. Więcej informacji można uzyskać u lokalnego sprzedawcy produktów Garmin i na stronie internetowej www.garmin.com.

• Uchwyt bezpiecznika znajdujący się w pobliżu nadajnika nie jest wodoszczelny. Instalacja uchwytu bezpiecznika w miejscu narażonym na działanie czynników zewnętrznych nie jest zalecana.
• Połączenie kamery i nadajnika nie jest wodoszczelne. Jeśli połączenia dokona się w miejscu narażonym na działanie czynników zewnętrznych, należy zapewnić jego wodoszczelność.

Sprawdzanie położenia kamery i nadajnika

1 Tymczasowo zamocuj kamerę w wybranym miejscu montażu.
2 Tymczasowo umieść nadajnik w wybranym miejscu instalacji i podłącz go do źródła zasilania i do kamery.

PORADA: Jeśli nie chcesz podłączać urządzenia do przewodów pojazdu w celu dokonania tego testu, możesz podłączyć nadajnik i kamerę do akumulatora prądu stałego o napięciu 12 V.

3 Sprawdź poprawność działania nadajnika, doprowadzając zasilanie do przenośnego urządzenia nawigacyjnego poprzez uchwyt na kamerę bezprzewodową.

Jeśli nie widzisz obrazu w urządzeniu umieszczonym w wybranym miejscu instalacji, przesuń nadajnik w inne miejsce i sprawdź ponownie.

4 Powtarzaj kroki 2–3 aż do uzyskania prawidłowej pracy nadajnika.
5 Sprawdź kamerę, obserwując obraz w urządzeniu.
6 Jeśli nie zapewnia optymalnego widoku z pojazdu, przesuń kamerę w inne miejsce i sprawdź ponownie.
7 Powtórz kroki 5–6, aż miejsce montażu kamery zapewni optymalny widok z pojazdu.

PORADA: Podczas testowania kamery zanotuj, gdzie jest góra, aby na koniec zapewnić poprawny montaż.

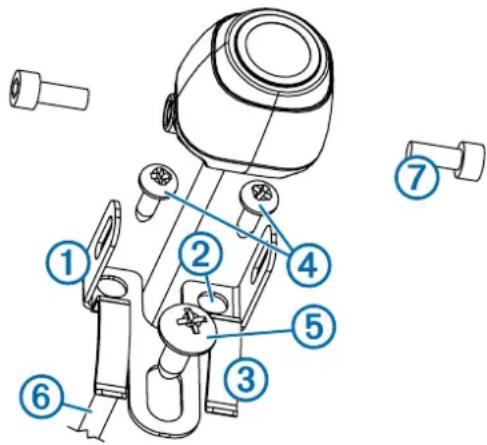

Montowanie kamery

Przed zamontowaniem na stałe kamery należy sprawdzić, czy wybrane położenie zapewnia optymalny widok z pojazdu (Sprawdzanie położenia kamery i nadajnika).

Jeśli kamera została już podłączona do uchwytu, należy ją najpierw wymontować.

1 Umieść uchwyt ① w miejscu, gdzie ma być zamontowany.

• Jeśli mocujesz uchwyt bezpośrednio do powierzchni w pojeździe, oznacz położenie dwu otworów na uchwycie ②.
• Jeśli instalujesz uchwyt na tablicy rejestracyjnej, usuń jedną ze śrub tablicy rejestracyjnej i wciśnij uchwyt w jej miejsce, tak by otwór w uchwycie ③ pokrył się z otworem w tablicy rejestracyjnej.

3 Przytwierdź uchwyt do pojazdu, korzystając z załączonych śrub samogwintujących ④ albo ze śrub tablicy rejestracyjnej usuniętych w kroku 2 ⑤.
4 Umieść kamerę w uchwycie i określ najlepsze miejsce do wprowadzenia przewodu kamery ⑥ do pojazdu.
5 Korzystając z odpowiedniego wiertła, wywierć otwór, którym przewód kamery będzie wprowadzony do pojazdu.
6 Przeprowadź przewód kamery przez otwór i doprowadź go do miejsca, w którym ma znajdować się nadajnik.

W razie potrzeby można dokupić osobno przedłużacze o długości 15 m (50 stóp).

7 Przytwierdź kamerę do uchwytu przy pomocy załączonych śrub imbusowych ⑦.
8 Skoryguj kąt kamery i dokręć śruby imbusowe przy pomocy załączonego klucza imbusowego.
9 Zastosuj uszczelnienie preparatem przeznaczonym dla kamperów wokół przewodu w miejscu, w którym wchodzi do pojazdu (opcjonalnie).

Instalowanie nadajnika

Przed trwałym zamontowaniem czujnika należy sprawdzić poprawność jego działania w miejscu montażu (Sprawdzanie położenia kamery i nadajnika).

1 Przytwierdź nadajnik do miejsca instalacji, korzystając z narzędzi odpowiednich dla tego miejsca, takich jak śruby, nity czy wiązania.

Uchwyt bezpiecznika znajdujący się w pobliżu nadajnika nie jest wodoszczelny. Dlatego nie zaleca się instalować uchwytu bezpiecznika w miejscu narażonym na działanie czynników zewnętrznych.

2 Podłącz przewody kamery i nadajnika.

Połączenie kamery i nadajnika nie jest wodoszczelne. Jeśli połączenie zostanie wykonane w miejscu narażonym na działanie czynników zewnętrznych, należy zapewnić jego wodoszczelność.

3 Poprowadź przewód zasilający ① z nadajnika do źródła zasilania prądem stałym o napięciu 12–24 V, najlepiej lampy świąteł cofania ②, korzystając z bezlutowego łącznika przewodów (nie dołączony).

UWAGA: Podłączenie nadajnika do zawsze włączonego źródła zasilania prądem stałym o napięciu 12–24 V (np. lampy światła do jazdy dziennej), zamiast do lampy światła cofania, wymaga ręcznego włączenia zasilania nadajnika przez użytkownika. Pozostawienie włączonego nadajnika może spowodować całkowite rozładowanie akumulatora pojazdu.

4 Jeśli nie użyto bezlutowego łącznika przewodów, należy zalutować połączenia elektryczne i użyć na nich koszulek termokurczliwych w celu zabezpieczenia przed działaniem czynników zewnętrznych.

Korzystanie z aparatu

Kamera pokazuje obraz w urządzeniu na różne sposoby zależnie od sposobu podłączenia zasilania do nadajnika.

1 Wybierz opcję, aby wyświetlić obraz:

• Jeśli nadajnik podłączono do lampy świąteł cofania (zalecane), należy włączyć bieg wsteczny. Urządzenie automatycznie pokaże obraz z kamery cofania.
• Jeśli nadajnik podłączono do lampy świateł pozycyjnych lub innego źródła zasilania prądem stałym o napięciu ustalonym 12 V, wybierz ikonę kamery w urządzeniu, aby zobaczyć obraz z kamery cofania.

2 Wybierz opcję, aby powrócić do normalnej pracy urządzenia:

• Jeśli nadajnik podłączono do lampy świąteł cofania (zalecane), należy wyłączyć bieg wsteczny. Urządzenie automatycznie podejmie normalną pracę.
• Jeśli nadajnik podłączono do lampy świateł pozycyjnych lub innego źródła zasilania prądem stałym o napięciu ustalonym 12 V, wybierz ikonę kamery na urządzeniu, aby powrócić do normalnej pracy.

Wyrównywanie linii nawigacyjnych

Linie nawigacyjne stanowią wizualne przedstawienie ścieżki pojazdu podczas cofania. Wyrównanie tych linii zapewni dokładne punkty odniesienia, które będą odzwierciedlały drogę zewnętrznych krawędzi pojazdu.

1 Zaparkuj pojazd bokiem blisko krawężnika, podjazdu lub linii miejsca parkingowego.

Możesz zaparkować pojazd na środku miejsca parkingowego, a następnie przejechać do przodu, na następne miejsce. Pozwala to wykorzystać linie miejsca parkingowego widoczne z tyłu pojazdu jako punkty odniesienia dla wyrównywania.

Krawężnik, podjazd lub linie miejsca parkingowego powinny być wyraźnie widoczne w urządzeniu.

2 W widoku kamery wybierz kolejno ≡ Dostosuj.

3 Użyj strzałek w rogach ekranu do przesunięcia linii nawigacyjnych, aby dopasować je do kąta i położenia krawężnika, podjazdu lub linii miejsca parkingowego.

Linie nawigacyjne powinny pojawiać się bezpośrednio nad obranymi punktami odniesienia.

4 Użyj strzałek na środku ekranu, aby przesunąć linie nawigacyjne w górę lub w dół.

Czerwona część linii nawigacyjnych powinna być wyrównana z tyłem pojazdu.

5 W razie potrzeby przestaw pojazd drugim bokiem do krawężnika, podjazdu lub linii miejsca parkingowego i powtórz wyrównywanie.

Linie nawigacyjne powinny być wyrównane symetrycznie, nawet jeśli pojazd nie stoi idealnie równolegle do krawężnika, podjazdu lub linii miejsca parkingowego.

6 Po zakończeniu wyrównywania wybierz

Wyświetlanie i ukrywanie linii nawigacyjnych

1 Wybierz

2 Wybierz opcję:

- Aby wyświetlić linie nawigacyjne na ekranie, wybierz Pokaż linie.

- Aby ukryć linie nawigacyjne na ekranie, wybierz Ukryj linie.

Korygowanie wyrównania

Można zresetować linia nawigacyjne do ich ustawień domyślnych.

1 Wybierz kolejno ≡ Przywróć.

2 Wybierz Tak.

Parowanie uchwytu nadajnika i urządzenia

Nadajnik i uchwyt urządzenia nawigacyjnego kamery bezprzewodowej są sparowane fabrycznie. Jeśli nadajnik i uchwyt urządzenia nawigacyjnego są poprawnie zainstalowane, lecz nie widać obrazu, można spróbować ponownie sparować nadajnik i uchwyt urządzenia nawigacyjnego.

1 Upewnij się, że zasilanie nadajnika zostało odłączone poprzez zaparkowanie pojazdu lub wyłączenie źródła zasilania stałego.

2 Włącz urządzenie nawigacyjne podłączone do uchwytu urządzenia nawigacyjnego kamery bezprzewodowej.
3 Na uchwycie urządzenia nawigacyjnego kamery bezprzewodowej przytrzymaj PAIR aż w urządzeniu nawigacyjnym zostanie wyświetlony komunikat Rozpocznij parowanie.
Jeśli komunikat Rozpocznij parowanie nie pojawi się w urządzeniu nawigacyjnym, upewnij się, że uchwyt urządzenia nawigacyjnego kamery jest prawidłowo podłączony do zasilania.
4 Dostarcz zasilanie do nadajnika, włączając bieg wsteczny lub włączając odpowiednie źródło zasilania stałego.
Po około pięciu sekundach w urządzeniu nawigacyjnym zostanie wyświetlony komunikat Parowanie poprawne.
5 Zrestartuj uchwyt urządzenia nawigacyjnego kamery bezprzewodowej i nadajnik poprzez wyłączenie ich obu, a następnie ponowne włączenie.
6 Jeśli nadajnik i uchwyt urządzenia nawigacyjnego kamery bezprzewodowej nie zostaną poprawnie sparowane, powtórz kroki 1–4.

Dane techniczne

Dane techniczne Wartość
Czujnik kamery CMOS typu 1/3.7
Rozdzielczość kamery 640 × 480
Kąt widzenia kamery (pionowy) 115°
Kąt widzenia kamery (poziomy) 140°
Napięcie wejściowe kamery i nadajnika 9–28 V, prąd stały
Bezpiecznik 500 mA, szybki
Pobór prądu przez kamerę i nadajnik 150 mA przy 12 V DC
Klasa wodoszczelności kamery i nadajnika	IEC 60529 IPX7
Zakres temperatury roboczej kamery od	-40°C do 85°C (od -40°F do 185°F)
Zakres temperatury roboczej nadajnika i uchwytu przenośnego urządzenia nawigacyjnego	od -20°C do 70°C (od -4°F do 158°F)
Typ transmisji bezprzewodowej Pasmo radiowe ISM 2,4 GHz
Dystans transmisji bezprzewodowej 13,5 m (45 stóp)
