| Produkttyp | Rückfahrkamera |
| Marke | Garmin |
| Modell | BC 20 |
| Abmessungen (ca.) | 60 x 40 x 30 mm |
| Gewicht (ca.) | 50 g |
| Stromversorgung | 12-24 V DC über Kabel |
| Hauptfunktionen | Rückansicht Weitwinkel, Nachtsicht, Parkhilfe |
| Blickwinkel | 120° (ca.) |
| Auflösung | 640 x 480 Pixel (ca.) |
| Schutzart | IPX7 (Schutz gegen zeitweiliges Untertauchen) |
| Betriebstemperatur | -20°C bis 60°C |
| Kompatibilität | Garmin Drive-Serie, einige Touchscreen-Modelle |
| Befestigung | Montagehalterung im Lieferumfang (Schraub- oder Klebebefestigung) |
| Anschluss | Koaxialkabel mit proprietärem Stecker |
| Pflege und Reinigung | Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden. |
| Sicherheit | Elektroinstallation durch Fachmann empfohlen. Nicht starken Stößen aussetzen. |
| Ersatzteile und Reparierbarkeit | Anschlusskabel und Halterung erhältlich. Reparatur durch autorisierte Werkstatt. |
| Garantie | 1 Jahr (je nach Land) |
Häufig gestellte Fragen - BC 20 GARMIN
Benutzerfragen zu BC 20 GARMIN
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Rückfahrkamera kostenlos im PDF-Format! Finden Sie Ihr Handbuch BC 20 - GARMIN und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BC 20 von der Marke GARMIN.
BEDIENUNGSANLEITUNG BC 20 GARMIN
Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung Wichtige Sicherheits- und Produktinformationen, die dem GPS-Gerät beiliegt.
Garmin empfiehlt dringend, die Montage des Geräts von einem Techniker durchführen zu lassen, der Erfahrung mit elektrischen Anlagen hat. Eine fehlerhafte Verkabelung des Netzkabels kann Schäden an Fahrzeug oder Batterie sowie Verletzungen nach sich ziehen.
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den leitungsinternen Sicherungshalter. Vermeiden Sie mögliche Verletzungen oder Produktschäden durch Feuer oder Überhitzung, indem Sie darauf achten, dass die richtige Sicherung eingesetzt ist (siehe technische Daten zum Produkt). Darüber hinaus erlischt die Garantie des Produkts, wenn Sie das Netzkabel anschließen und nicht die richtige Sicherung eingesetzt ist.
ACHTUNG
Tragen Sie beim Bohren, Schneiden und Schleifen immer Schutzbrille, Gehörschutz und eine Staubschutzmaske.
HINWEIS
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite der zu bearbeitenden Fläche.
Diese Installationsanweisungen gelten nicht für einen bestimmten Fahrzeugtyp. Sie sollen lediglich als Richtlinie für die Montage dieses Produkts am Fahrzeug dienen. Wenden Sie sich bei Fragen speziell zu Ihrem Fahrzeug an den Fahrzeughersteller.

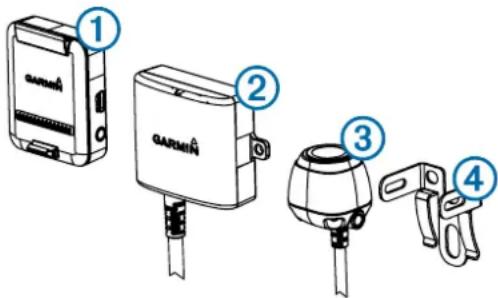

Element Beschreibung
| 1 | Gerätehalterung für die drahtlose KameraDas Navigationsgerät muss über diese Halterung mit Strom versorgt werden, damit eine Kommunikation mit der Kamera möglich ist. |
| 2 | Sender |
| 3 | Kamera |
| 4 | Kamerahalterung |
Erforderliches Werkzeug
- Bohrmaschine und 9,09-mm-Bohrer (0,36 Zoll bzw. Größe T)
• Kreuzschlitzschraubendreher Nr. 2 - Schrauben, Bolzen oder Kabelbinder (zum Befestigen des Senders)
- Lötfreier Kabelverbinder oder Material zum Löten und Schrumpfschlauch
• Dichtungsmittel für Wohnmobile (optional)
Hinweise zur Montage der Kamera
Beachten Sie bei der Auswahl eines Montageorts für die Kamera folgende Hinweise:
- Sie sollten den Montageort testen, bevor Sie die Kamera fest anbringen.
- Wenn die Kamera höher am rückwärtigen Teil des Fahrzeugs angebracht wird, ist ein besserer Betrachtungswinkel gegeben.
• Die mitgelieferte Halterung kann auf ein Nummernschild oder eine ähnliche Oberfläche aufgesetzt werden. Sie kann auch mit den selbstschneidenden Flachkopfschrauben hinten am Fahrzeug befestigt werden.
Montageort des Senders und Hinweise zur Verkabelung
Beachten Sie bei der Auswahl eines Montageorts für den drahtlosen Sender folgende Hinweise:
- Sie sollten einen voraussichtlichen Montageort testen, bevor Sie den Sender fest anbringen.
- Obwohl der Sender das Videosignal zuverlässig über eine Distanz von 13,5 m (45 Fuß) übertragen kann, wirkt sich sein Montageort möglicherweise auf diese Reichweite aus.
- Je näher der Sender an der Gerätehalterung für die drahtlose Kamera montiert wird, desto zuverlässiger ist das Signal.

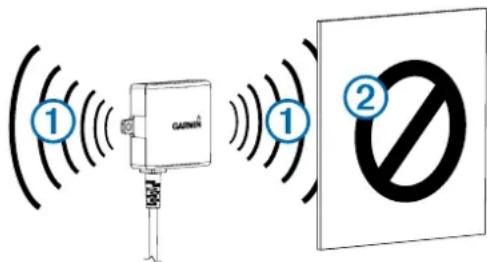

Das Sendersignal ist am besten, wenn eine der flachen Seiten ① auf die Gerätehalterung für die drahtlose Kamera ausgerichtet ist.
• Dichtes Metall oder Geräte ② im Pfad des Senders schränken die Übertragungsreichweite stark ein.
- Je weniger feste Objekte sich im Pfad des Senders und des Geräts befinden, desto zuverlässiger ist das Signal.
- Wenn der Abstand zwischen der Kamera und dem Sender für das mitgelieferte Kabel zu groß ist, können zusätzliche Verlängerungskabel verwendet werden. Es kann ein 15 m (50 Fuß) langes Verlängerungskabel erworben werden. Zudem ist es möglich, mehrere Verlängerungskabel einzusetzen. Weitere Informationen erhalten Sie bei Ihrem Garmin Händler oder unter www.garmin.com.
- Der Sicherungshalter in der Nähe des Senders ist nicht wasserdicht. Es wird nicht empfohlen, den Sicherungshalter an einem Montageort anzubringen, der Witterungseinflüssen ausgesetzt ist.
- Der Stecker zwischen der Kamera und dem Sender ist nicht wasserdicht. Falls die Verbindung an einem Montageort hergestellt wird, der Witterungseinflüssen ausgesetzt ist, müssen Sie sicherstellen, dass die Verbindung wasserdicht ist.
Testen des Montageorts von Kamera und Sender
1 Befestigen Sie die Kamera vorläufig am vorgesehenen Montageort.
2 Platzieren Sie den Sender vorläufig am vorgesehenen Montageort, und schließen Sie ihn an die Stromversorgung und an die Kamera an.
TIPP: Wenn Sie für diesen Test nicht die Verkabelung des Fahrzeugs nutzen möchten, können Sie den Sender und die
Kamera an eine 12-Volt-Batterie (Gleichspannung) anschließen.
3 Testen Sie, ob der Sender ordnungsgemäß funktioniert. Versorgen Sie das Navigationsgerät dazu über die Gerätehalterung für die drahtlose Kamera mit Strom.
Wenn am vorgesehenen Montageort auf dem Gerät kein Video angezeigt wird, testen Sie den Sender an einem anderen Montageort erneut.
4 Wiederholen Sie die Schritte 2 bis 3, bis der Sender ordnungsgemäß funktioniert.
5 Testen Sie das Sichtfeld der Kamera, indem Sie sich das Video auf dem Gerät ansehen.
6 Falls die Kamera keine optimale Sicht für Ihr Fahrzeug bietet, testen Sie sie an einem anderen Montageort erneut.
7 Wiederholen Sie die Schritte 5 bis 6, bis der Montageort der Kamera eine optimale Sicht für Ihr Fahrzeug ermöglicht.
TIPP: Notieren Sie sich beim Test des Sichtfelds der Kamera die Ausrichtung, damit die Kamera korrekt fest montiert wird.
Montieren der Kamera
Bevor Sie die Kamera fest montieren, sollten Sie testen, ob der Montageort eine optimale Sicht für Ihr Fahrzeug bietet (Testen des Montageorts von Kamera und Sender).
Falls Sie die Kamera bereits mit der Halterung verbunden haben, müssen Sie sie zunächst auseinandernehmen.

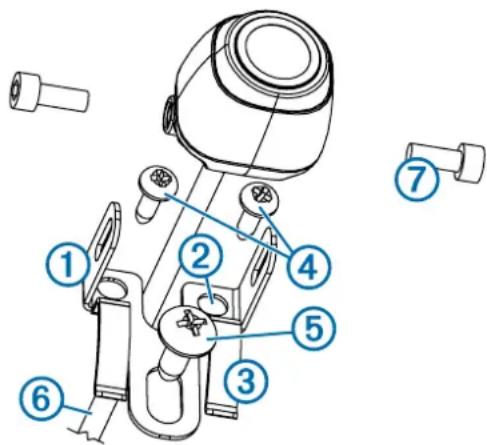

1 Platzieren Sie die Halterung ① am Montageort.
2 Wählen Sie eine Option:
- Wenn Sie die Halterung direkt am Fahrzeug montieren, markieren Sie die Stellen der zwei Löcher auf der Halterung ②.
- Wenn Sie die Halterung am Nummernschild montieren, entfernen Sie eine der Schrauben vom Nummernschild, und platzieren Sie die Halterung so, dass das Loch an der Halterung ③ auf das Loch am Nummernschild ausgerichtet ist.
3 Sichern Sie die Halterung entweder mit den mitgelieferten selbstschneidenden Schrauben ④ am Fahrzeug oder mit der Schraube vom Nummernschild, die Sie in Schritt 2 entfernt haben ⑤.
4 Setzen Sie die Kamera in die Halterung ein, und ermitteln Sie, wo das Kamerakabel ⑥ am besten in das Fahrzeug eingeführt werden kann.
5 Bohren Sie mit einem entsprechenden Bohrer ein Loch, um das Kamerakabel in das Fahrzeug zu verlegen.
6 Führen Sie das Kamerakabel durch das Loch bis zum Montageort des Senders.
Verlängerungskabel mit einer Länge von 15 m (50 Fuß) sind bei Bedarf separat erhältlich.
7 Befestigen Sie die Kamera mit den mitgelieferten Sechskantschrauben ⑦ an der Halterung.
8 Passen Sie den Winkel der Kamera an, und ziehen Sie die Sechskantschrauben mit dem Inbusschlüssel aus dem Lieferumfang fest.
9 Tragen Sie für Wohnmobile geeignetes Dichtungsmittel an der Stelle auf, an der das Kabel in das Fahrzeug eingeführt wurde (optional).
Anbringen des Senders
Bevor Sie den Sender fest anbringen, müssen Sie testen, ob er am Montageort ordnungsgemäß funktioniert (Testen des Montageorts von Kamera und Sender).
1 Befestigen Sie den Sender mit den geeigneten Befestigungsteilen am Montageort, z. B. Schrauben, Bolzen oder Kabelbinder.
Der Sicherungshalter in der Nähe des Senders ist nicht wasserdicht. Es wird nicht empfohlen, den Sicherungshalter an einem Montageort anzubringen, der Witterungseinflüssen ausgesetzt ist.
2 Verbinden Sie die Kamera- und Senderkabel.
Der Stecker zwischen der Kamera und dem Sender ist nicht wasserdicht. Falls die Verbindung an einem Montageort hergestellt wird, der Witterungseinflüssen ausgesetzt ist, müssen Sie sicherstellen, dass die Verbindung wasserdicht ist.
3 Verbinden Sie das Netzkabel ① vom Sender mit einer 12- bis 24-Volt-Gleichstromquelle, vorzugsweise einem Rückfahrlicht ②. Verwenden Sie dazu einen lötfreien Kabelverbinder (nicht im Lieferumfang enthalten).
HINWEIS: Wenn Sie den Sender mit einer dauerhaft mit Strom versorgten 12- bis 24-Volt-Gleichstromquelle verbinden und nicht mit einem Rückfahrlicht, müssen Sie die Stromversorgung des Senders manuell herstellen. Der Sender kann zu einem Entladen der Fahrzeugbatterie führen, falls er nicht ausgeschaltet wird.
4 Falls Sie keinen lötfreien Kabelverbinder verwendet haben, verlöten Sie die elektrischen Verbindungen, und versiegeln Sie sie mit einem Schrumpfschlauch, damit sie wettergeschützt sind.
Verwenden der Kamera
Die Anzeige des Kameravideos auf dem Gerät ist davon abhängig, wie der Sender an die Stromversorgung angeschlossen ist.
1 Wählen Sie eine Option, um Video anzuzeigen:
- Wenn Sie den Sender mit einem Rückfahrlicht verbunden haben (empfohlen), legen Sie den Rückwärtsgang des Fahrzeugs ein. Auf dem Gerät wird automatisch das Video der Rückfahrkamera angezeigt.
- Wenn Sie den Sensor mit einer ständig leuchtenden Lampe oder einer anderen unveränderlichen 12-V-
Gleichstromquelle verbunden haben, wählen Sie auf dem Gerät das Kamerasymbol aus, um das Video der Rückfahrkamera anzuzeigen.
2 Wählen Sie eine Option, um zum normalen Betriebsmodus des Geräts zurückzukehren:
- Wenn Sie den Sender mit einem Rückfahrlicht verbunden haben (empfohlen), nehmen Sie den Rückwärtsgang des Fahrzeugs heraus. Das Gerät setzt automatisch den normalen Betrieb fort.
- Wenn Sie den Sensor mit einer ständig leuchtenden Lampe oder einer anderen unveränderlichen 12-V-Gleichstromquelle verbunden haben, wählen Sie auf dem Gerät das Kamerasymbol aus, um den normalen Betrieb fortzusetzen.
Ausrichten der Hilfslinien
Hilfslinien sind eine visuelle Darstellung des Wegs des Fahrzeugs im Rückwärtsgang. Damit sie eine optimale Referenz bieten, sollten sie den Außenseiten des Fahrzeugs entsprechen.
1 Parken Sie das Fahrzeug so, dass eine Seite auf einen Bürgersteig, eine Auffahrt oder die Markierung einer Parklücke ausgerichtet ist.
Vielleicht möchten Sie mit dem Fahrzeug mittig in eine Parklücke fahren und dann langsam in die nach vorn angrenzende Parklücke vorfahren. So können Sie die Markierung der Parklücke hinter dem Fahrzeug als Referenzpunkte für die Ausrichtung heranziehen.
Der Bürgersteig, die Auffahrt oder die Markierung der Parklücke sollte auf dem Gerät klar zu sehen sein.
2 Wählen Sie in der Kameraansicht die Option Anpassen.
3 Verwenden Sie die Pfeile in den Ecken des Bildschirms, um die Hilfslinien so zu verschieben, dass sie mit dem Winkel und der Position des Bürgersteigs, der Auffahrt oder der Markierung der Parklücke übereinstimmen.
Die Hilfslinien sollten direkt über den Referenzpunkten liegen.
4 Verwenden Sie die Pfeile in der Mitte des Bildschirms, um die Hilfslinien nach oben oder nach unten zu verschieben.
Der rote Bereich der Hilfslinien sollte auf den hinteren Teil des Fahrzeugs ausgerichtet sein.
5 Positionieren Sie das Fahrzeug bei Bedarf so, dass die andere Seite auf einen Bürgersteig, eine Auffahrt oder die Markierung einer Parklücke ausgerichtet ist, und wiederholen Sie den Vorgang.
Die Hilfslinien sollten nach Möglichkeit symmetrisch sein, selbst wenn das Fahrzeug nicht perfekt auf den Bürgersteig, die Auffahrt oder die Markierung einer Parklücke ausgerichtet ist.
6 Wählen Sie ← wenn die Ausrichtung abgeschlossen ist.
Ein- oder Ausblenden von Hilfslinien
1 Wählen Sie
2 Wählen Sie eine Option:
- Zeigen Sie Hilfslinien auf dem Bildschirm an, indem Sie Linien einblenden wählen.
- Blenden Sie Hilfslinien auf dem Bildschirm aus, indem Sie Linien ausblenden wählen.
Zurücksetzen der Ausrichtung
Sie können die Hilfslinien auf die Standardeinstellungen zurücksetzen.
1 Wählen Sie ≡ Reset.
2 Wählen Sie Ja.
Koppeln von Sender und Gerätehalterung
Der Sender und die Gerätehalterung für die drahtlose Kamera sind ab Werk miteinander gekoppelt. Wenn der Sender und die Gerätehalterung ordnungsgemäß montiert sind, aber kein Video empfangen wird, können Sie eine erneute Kopplung von Sender und Gerätehalterung vornehmen.
1 Stellen Sie sicher, dass der Sender nicht mit Strom versorgt wird. Versetzen Sie das Fahrzeug dazu in den Parkmodus, oder schalten Sie die entsprechende ständige Stromquelle aus.
2 Schalten Sie das Navigationsgerät ein, das mit der Gerätehalterung für die drahtlose Kamera verbunden ist.
3 Halten Sie an der Gerätehalterung für die drahtlose Kamera die Taste PAIR gedrückt, bis auf dem Navigationsgerät die Option Kopplung starten angezeigt wird.
Wenn die Option Kopplung starten nicht auf dem Navigationsgerät angezeigt wird, stellen Sie sicher, dass die Gerätehalterung für die drahtlose Kamera ordnungsgemäß mit der Stromversorgung verbunden ist.
4 Versorgen Sie den Sender mit Strom, indem Sie den Rückwärtsgang des Fahrzeugs einlegen oder die entsprechende ständige Stromquelle einschalten.
Nach ca. fünf Sekunden wird auf dem Navigationsgerät die Meldung Kopplung erfolgreich angezeigt.
5 Schalten Sie sowohl die Gerätehalterung für die drahtlose Kamera als auch den Sender zunächst aus und dann wieder ein.
6 Wenn die Kopplung des Senders und der Gerätehalterung für die drahtlose Kamera nicht erfolgreich war, wiederholen Sie die Schritte 1 bis 4.
Technische Daten
| Angabe Wert | |
| Kamerasensor CMOS, 1/3,7 Zoll | |
| Kameraauflösung 640 × 480 | |
| Kamerawinkel (vertikal) 115° | |
| Kamerawinkel (horizontal) 140° | |
| Eingangsspannung von Kamera und Sender | 9 bis 28 V Gleichspannung |
| Sicherung 500 mA, flink | |
| Spannungsnutzung von Kamera und Sender | 150 mA bei 12 V Gleichspannung |
| Wasserdichtigkeit von Kamera und Sender | IEC 60529, IPX7 |
| Temperaturbereich der Kamera -40 °C | bis 85 °C (-40 °F bis 185 °F) |
| Temperaturbereich von Sender und Gerätehalterung | -20 °C bis 70 °C (-4 °F bis 158 °F) |
| Art der Funkübertragung 2,4-GHz-ISM | Band |
| Funkübertragungsreichweite 13,5 m (45 Fuß) | |
