MANUAL DE UTILIZADOR Raceline Pedals LTE THRUSTMASTER

Leia atentamente as instruções fornecidas neste manual antes de instalar o produto, antes de qualquer utilização do produto e antes de realizar qualquer manutenção. Siga as instruções de segurança. O incumprimento destas instruções pode resultar em acidentes e/ou danos materiais. Guarde este manual para poder consultar as instruções no futuro.

ÍNDICE

1. CONTEÚDO DA EMBALAGEM......4
2. CARACTERÍSTICAS......6
3. INFORMAÇÕES RELATIVAS À UTILIZAÇÃO ....8
4. MONTAGEM....12
5. INSTALAÇÃO ....20 Compatibilidade ....22
6. DEFINIÇÕES MECÂNICAS DO CONJUNTO DE PEDALS......23

Ajustar a altura dos pedais 23

Alterar a resistência do pedal do travão..25

Alterar a resistência do pedal do acelerador ....28

1. SUPORTES ANTIDERRAPANTES CARPET GRIP ....30

Montagem....31

Desmontagem....32

1. PERGUNTAS FREQUENTES E SUPORTE TÉCNICO....33

RACELINE PEDALS LTE

LONG TERM EVOLUTION

O Raceline Pedals LTE, dotado de dois pedais com sensores H.E.A.R.T., é o conjunto de pedais ideal para ajudar a melhorar o seu desempenho nas simulações de corridas de automóveis.

Este manual irá ajudá-lo(a) a instalar e utilizar o seu conjunto de pedais Raceline Pedals LTE nas melhores condições. Antes de começar a competir, leia atentamente as instruções e os avisos: eles irão ajudá-lo(a) a desfrutar ao máximo do seu produto.

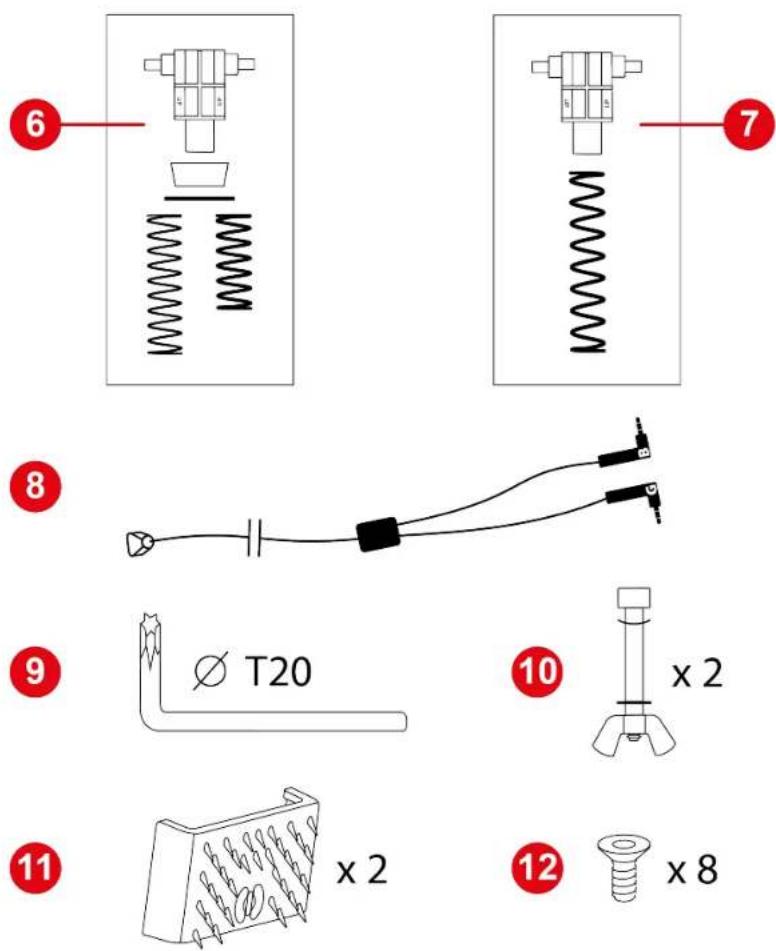

1. Conteúdo da embalagem

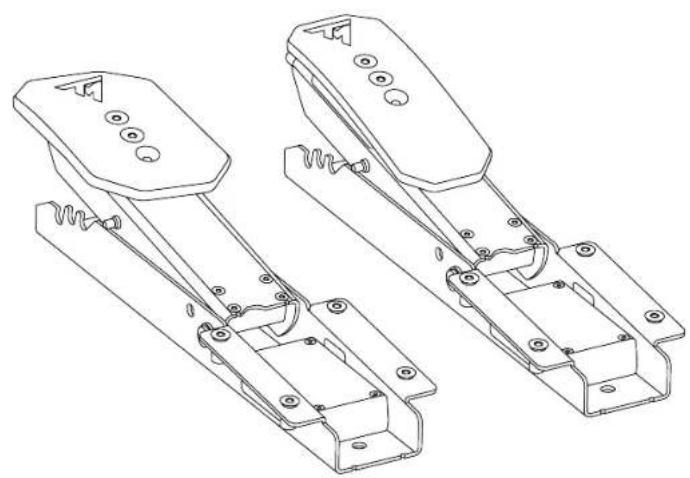

1 Pedal do travão
2 Pedal do acelerador
3 Conector jaque do pedal do travão
4 Conector jaque do pedal do acelerador
5 Descanso para o pé

x 8

6 Mola do pedal do travão (um suporte, um amortecedor, uma anilha e duas molas (resistência fraca ou forte))
7 Mola do pedal do acelerador (um suporte e uma mola)
8 Cabo duplo jaque/RJ12
9 Chave Torx T20
10 Hastes do batente do pedal (uma haste, uma porca de orelhas, uma anilha curva e uma anilha)
11 Suportes antiderrapantes Carpet Grip
12 Parafusos

3. Informações relativas à utilização

Documentação

Antes de utilizar este produto, leia atentamente esta documentação e conserve-a para consulta futura.

Por motivos de segurança, nunca utilize o conjunto de pedais com os pés descalços ou apenas com as meias calçadas. A Thrustmaster® rejeita qualquer responsabilidade na eventualidade de lesões resultantes da utilização do conjunto de pedais sem sapatos.

16+

Produto para ser manuseado unicamente por pessoas com 16 anos de idade ou mais velhas.

Electrical shock

• Conserve o produto num local seco e não o exponha ao pó nem à luz solar.
• Não torça nem puxe os conectores e cabos.
• Siga as instruções de ligação.
• Não derrame líquidos sobre o produto nem sobre os respetivos conectores.
• Não provoque um curto-circuito do produto.
• Nunca desmonte o produto; não o atire para o fogo e não o exponha a altas temperaturas.

Lesões resultantes de movimentos repetidos

Jogar com um conjunto de pedais pode causar dores nos músculos ou nas articulações. Para evitar quaisquer problemas:

• Evite sessões de jogo demasiado longas (mais de 2 horas).
• Faça uma pausa de 10 a 15 minutos após cada hora de jogo.
• Se sentir fadiga ou dores nos pés ou nas pernas, pare de jogar e descanse durante algumas horas antes de voltar a jogar.
• Se os sintomas ou as dores acima indicados persistirem quando voltar a jogar, pare de jogar e consulte o seu médico.

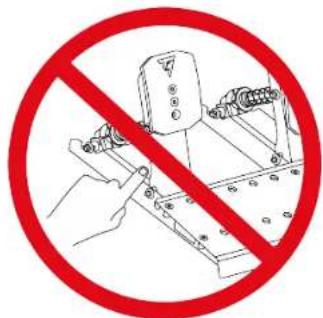

Perigo de entalamento no conjunto de pedais ao jogar

- Mantenha o conjunto de pedais fora do alcance das crianças.

- Durante as sessões de jogo, nunca coloque os dedos (ou outras partes do corpo) nos braços dos pedais ou perto dos mesmos.

Antes de montar o conjunto de pedais, certifique-se de que os seus dedos não estão entre os braços dos pedais e a base do conjunto de pedais ao baixar os pedais.

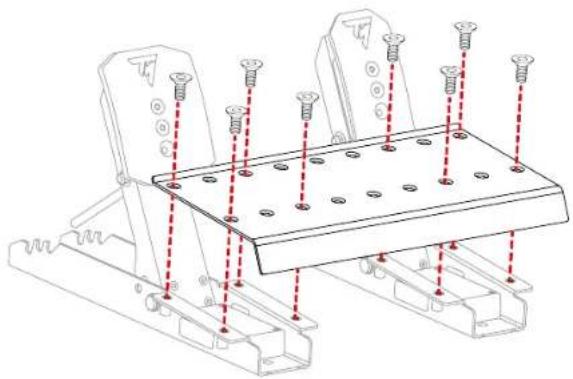

1. Utilizando a chave Torx T20 e os parafusos incluídos, fixe o descanso para o pé dos dois pedais. O pedal do travão está à esquerda. O pedal do acelerador está à direita.

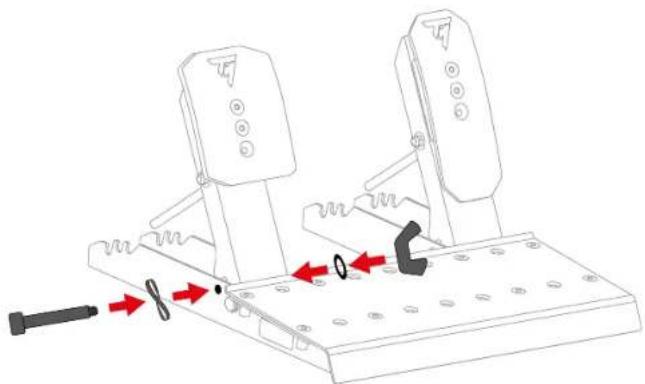

1. Insira a haste do batente nas perfurações correspondentes na base do conjunto de pedais: a haste e a anilha curva num dos lados do pedal e a anilha e a porca de orelhas no outro lado.

Repita o procedimento para o outro pedal.

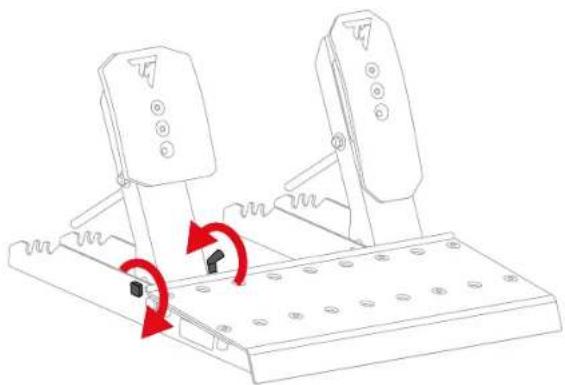

1. Aperte a haste do batente, sem forçá-la.

Repita o procedimento para o outro pedal.

Não aperte excessivamente a haste do batente.

Pedal do travão:

As peças que compõem a mola do pedal do travão estão num saco. Há duas molas com resistências diferentes:

• Mola A1 (comprida, preta): resistência fraca;
• Mola A2 (curta, cinzenta): resistência forte.

A1 A2

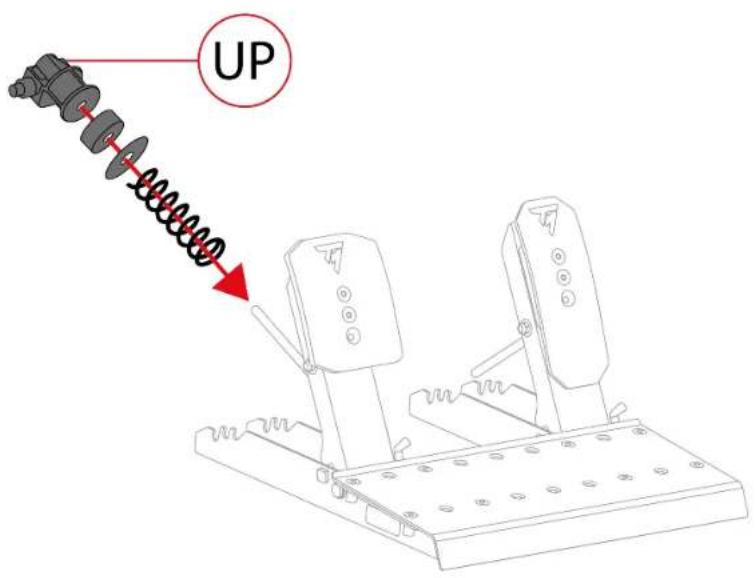

1. Insira todas as peças da mola do pedal do travão na haste de metal pela seguinte ordem: mola, anilha, amortecedor e suporte.

No suporte, a marca UP deverá apontar para cima.

UP

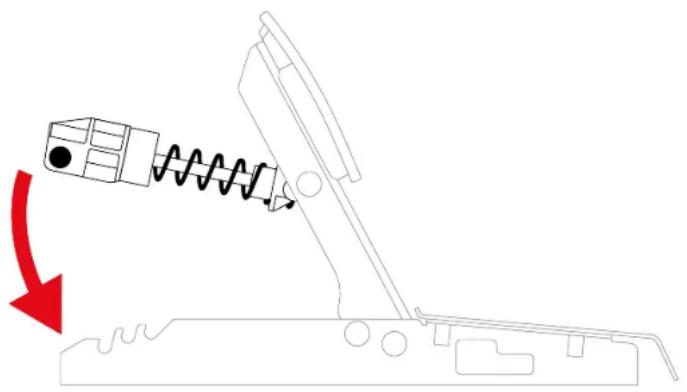

1. Comprima a mola do pedal do travão utilizando o suporte, para inserir a haste de retenção nas ranhuras situadas na base do conjunto de pedais.

Para ajustar a resistência do pedal do travão, pode colocar a haste de retenção da mola em diferentes posições.

Para mais informações sobre como ajustar a resistência do pedal do travão, leia a secção Definições mecânicas do conjunto de pedais.

Pedal do acelerador:

As peças que compõem a mola do pedal do acelerador estão num saco. O saco contém uma única mola B1 (muito comprida, cinzenta).

B1

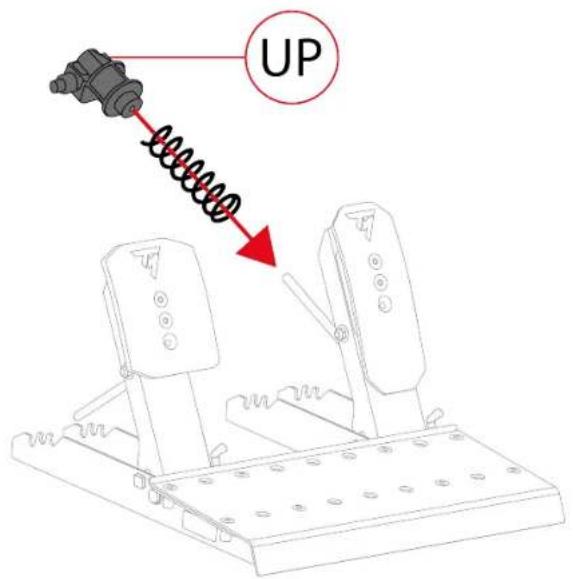

1. Insira todas as peças da mola do pedal do acelerador na haste de metal pela seguinte ordem: mola e suporte.

No suporte, a marca UP deverá apontar para cima.

UP

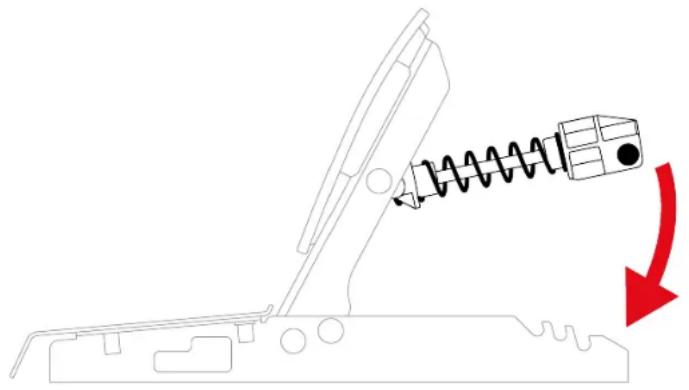

1. Comprima a mola do pedal do acelerador utilizando o suporte, para inserir a haste de retenção nas ranhuras situadas na base do conjunto de pedais.

Para ajustar a resistência do pedal do acelerador, pode colocar a haste de retenção da mola em diferentes posições.

Para mais informações sobre como ajustar a resistência do pedal do acelerador, leia a secção Definições mecânicas do conjunto de pedais.

Um vídeo que mostra a montagem do conjunto de pedais está disponível aqui:

** Base de volante não incluída

O procedimento de instalação poderá variar ligeiramente, consoante a base de volante utilizada. Para mais informações, consulte o manual do utilizador da base de volante.

1. Ligue o cabo duplo jaque/RJ12 ao conector RJ12 situado na base e ao conjunto de pedais Raceline Pedals LTE.

O conector jaque com a marca B (Brake – travão) é ligado ao pedal do travão. O conector jaque com a marca G (Gas – acelerador) é ligado ao pedal do acelerador.

1. Ligue a base a uma porta USB-A na consola de jogos ou no PC.
2. Ligue o transformador à base e também a uma tomada elétrica.

Está agora pronto(a) para começar a jogar!

Compatibilidade

O conjunto de pedais Raceline Pedals LTE é compatível com bases de volantes Force Feedback Thrustmaster.

6. Definições mecânicas do conjunto de pedais

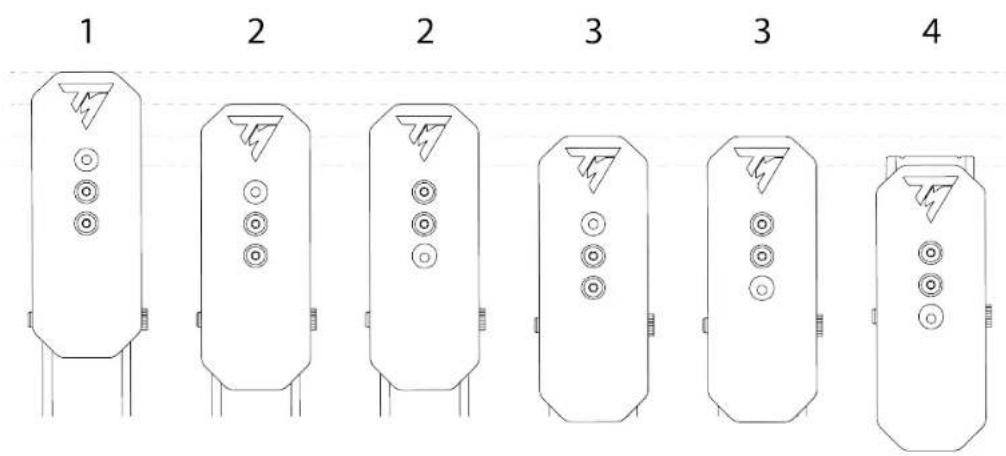

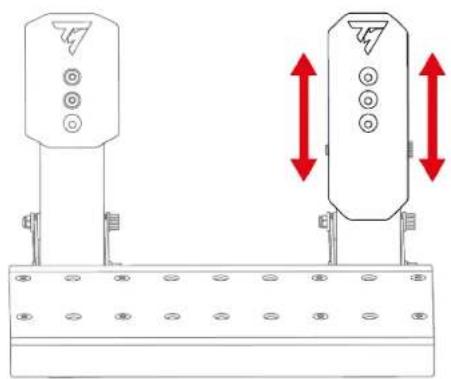

Ajustar a altura dos pedais

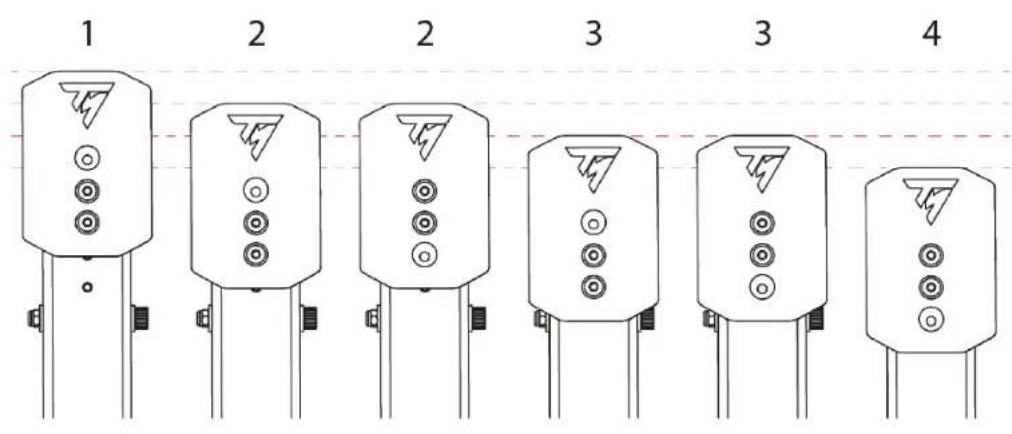

A altura do pedal do travão e do pedal do acelerador pode ser ajustada. Há quatro posições possíveis para cada pedal.

Pedal do travão:

1 2 2 3 3 4

Pedal do acelerador:

1 2 2 3 3 4

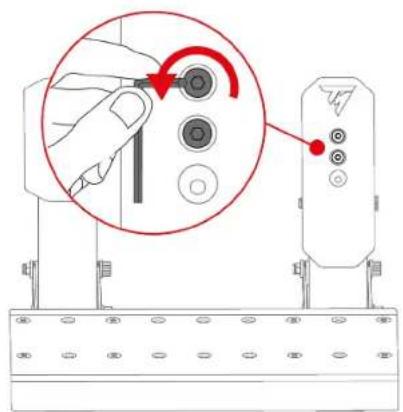

1. Utilize a chave T20 Torx incluída para desapertar os dois parafusos que mantêm a cabeça do pedal na posição.

1. Seleccione a nova posição da cabeça do pedal.

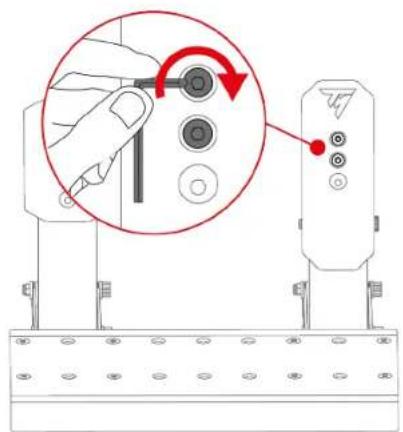

1. Reinsira e reaperte os dois parafusos que mantêm a cabeça do pedal na posição.

Alterar a resistência do pedal do travão

São incluídas duas molas para ajustar a resistência do pedal do travão:

• Mola A1 (comprida, preta): resistência fraca;
• Mola A2 (curta, cinzenta): resistência forte.

As três ranhuras na parte posterior da base do conjunto de pedais são utilizadas para ajustar a definição da resistência.

Mola A1
Posição	P1	P2	P3
Resistência

Mola A2
Posição	P1	P2	P3
	-
Resistência	-

A mola A2 não pode ser utilizada na posição P1.

1. Para soltar a haste de retenção da mola das ranhuras, comprima a mola utilizando o suporte.

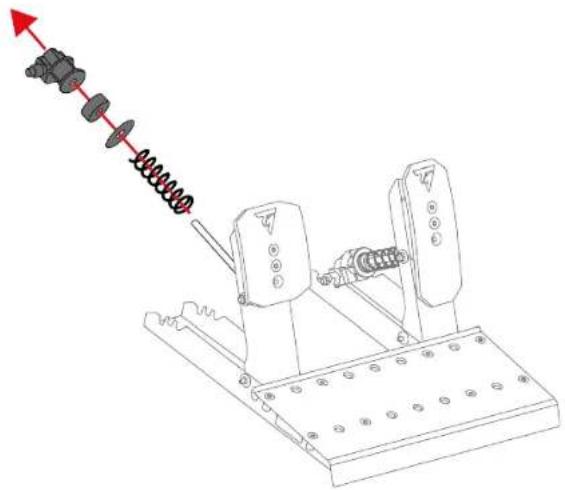

1. Remova todas as peças da mola do pedal.

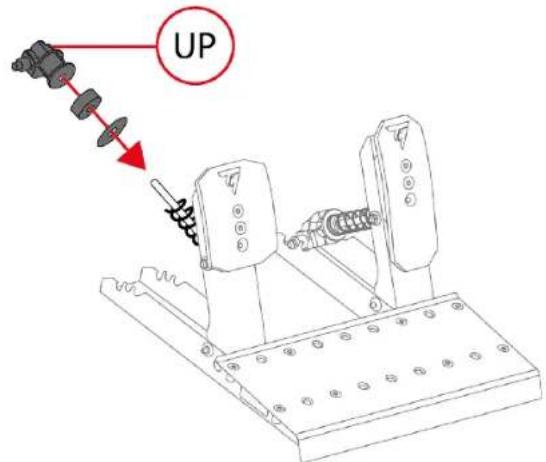

1. Insira as outras peças da mola do pedal do travão na haste de metal pela seguinte ordem: anilha, amortecedor e suporte.

No suporte, a marca UP deverá apontar para cima.

UP

1. Para inserir a haste de retenção da mola nas ranhuras (P1, P2 ou P3), comprima a mola utilizando o suporte.

Para evitar quaisquer problemas de calibração, recomendamos que reinicie a base depois de trocar a mola.

Alterar a resistência do pedal do acelerador

É incluída apenas uma mola para o pedal do acelerador (mola B1: muito comprida, cinzenta, resistência fraca).

As três ranhuras na parte posterior da base do conjunto de pedais são utilizadas para ajustar a definição da resistência.

Mola B1
Posição	P1	P2	P3
Resistência

1. Para soltar a haste de retenção da mola das ranhuras, comprima a mola utilizando o suporte.

1. Para inserir a haste de retenção da mola nas ranhuras (P1, P2 ou P3), comprima a mola utilizando o suporte.

Para evitar quaisquer problemas de calibração, recomendamos que reinicie a base depois de trocar a mola.

7. Suportes

antiderrapantes

Carpet Grip

Os suportes antiderrapantes Carpet Grip impedem que o conjunto de pedais Raceline Pedals LTE se mova quando utilizado numa alcatifa ou tapete.

Não utilize os suportes antiderrapantes Carpet Grip num chão macio ou pavimento de parquê, pois poderão danificar o revestimento do chão (por exemplo, roçaduras, riscos).

Montagem

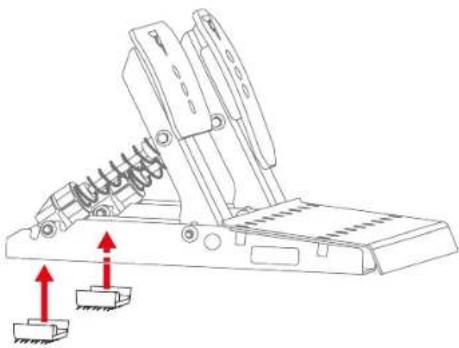

Para instalar os suportes antiderrapantes Carpet Grip, fixe-os na parte posterior do conjunto de pedais.

Para garantir que os suportes funcionam eficazmente, posicione os dentes na direção da parte posterior do conjunto de pedais.

Não puxe pelos lados dos suportes antiderrapantes Carpet Grip para removê-los. Corre o risco de partir os suportes.

8. Perguntas frequentes e suporte técnico

Tem alguma questão relativa ao conjunto de pedais Raceline Pedals LTE, ou deparou-se com problemas técnicos? Se for o caso, visite o sítio Web de suporte técnico da Thrustmaster:
