RACELINE PEDALS LTE

LONG TERM EVOLUTION

Raceline Pedals LTE, dotata di due pedali con sensori H.E.A.R.T., è la pedaliera ideale per aiutarti a migliorare le tue prestazioni nelle simulazioni di guida automobilistiche.

Questo manuale ti aiuterà a installare e utilizzare al meglio la tua Raceline Pedals LTE. Prima di iniziare a gareggiare, leggi attentamente le istruzioni e gli avvisi: ti aiuteranno a divertirti al massimo utilizzando il tuo prodotto.

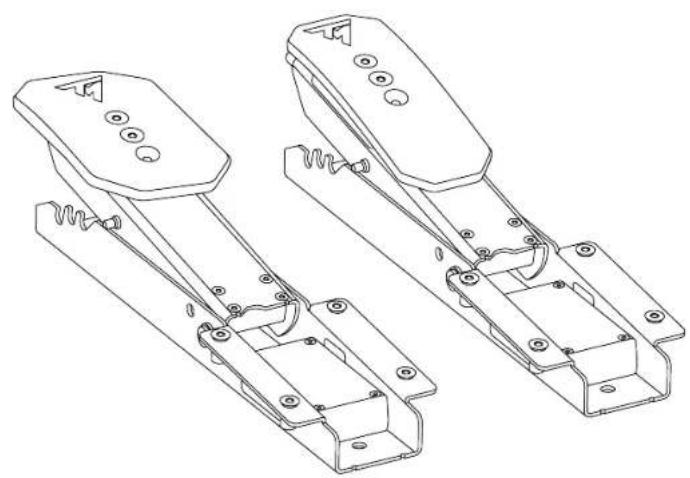

1. Contenuto della confezione

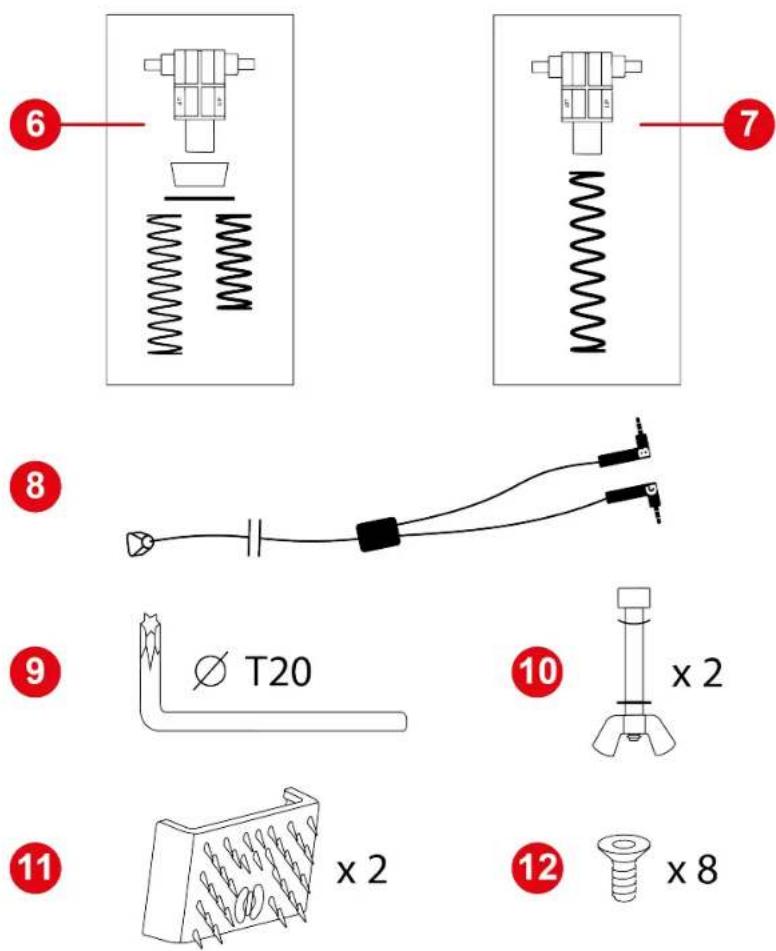

1 Pedale del freno
2 Pedale acceleratore
3 Connettore jack pedale del freno
4 Connettore jack pedale acceleratore
5 Poggiapiedi

x 8

6 Molla pedale del freno (un supporto, un cuscinetto, una rondella e due molle (a resistenza forte o debole))
7 Molla pedale acceleratore (un supporto e una molla)
8 Doppio cavo jack/RJ12
9 Chiave Torx T20
10 Barre di arresto dei pedali (una barra, un dado a farfalla, una rondella e una rondella ricurva)
11 Supporti antiscivolo Carpet Grip
12 Viti

3. Informazioni sull'utilizzo

Documentazione

Prima di utilizzare questo prodotto, rileggi con attenzione la presente documentazione e conservala per una futura consultazione.

Per ragioni di sicurezza, non utilizzare mai la pedaliera a piedi nudi o indossando esclusivamente dei calzini. Thrustmaster® declina ogni responsabilità in caso di infortuni derivanti dall'uso della pedaliera senza le scarpe.

16+

Prodotto maneggiabile solo da persone con almeno 16 anni di età.

Shock elettrico

• Conserva questo prodotto in un luogo asciutto, al riparo dalla polvere o dalla luce solare.
• Non torcere e non tirare i connettori e i cavi.
• Rispetta il verso dei collegamenti.
• Non versare alcun liquido sul prodotto o sui suoi connettori.
• Non cortocircuitare il prodotto.
• Non smontare mai il prodotto; non cercare di dargli fuoco e non esporlo alle alte temperature.

Infortuni causati da movimenti ripetuti

Giocare con una pedaliera potrebbe causare dolori muscolari o alle articolazioni. Per evitare qualsiasi problema:

• Evita di giocare per periodi troppo lunghi (oltre le 2 ore).
• Prenditi una pausa di 10 – 15 minuti dopo ogni ora di gioco.
• Qualora dovessi avvertire stanchezza o dolore alle mani, ai polsi, alle braccia, ai piedi o alle gambe, smetti di giocare e riposati alcune ore prima di ricominciare a giocare.
• Se i sintomi o i dolori sopracitati dovessero persistere anche dopo aver riiniziato a giocare, smetti di giocare e consulta il tuo medico.

Rischio di schiacciamento nella pedaliera durante il gioco

• Tieni la pedaliera lontana dalla portata dei bambini.

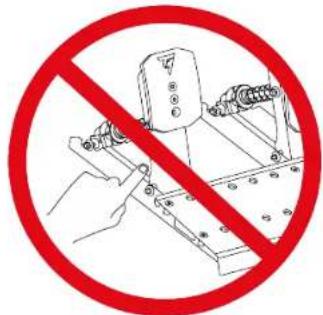

• Durante le sessioni di gioco, non poggiare mai le tue dita (o altre parti del tuo corpo) sulle leve dei pedali o nelle immediate vicinanze.

Rischio di schiacciamento

Prima di assemblare la pedaliera, quando abbassi i pedali assicurati che le tue dita non si trovino tra le leve dei pedali e la base della pedaliera.

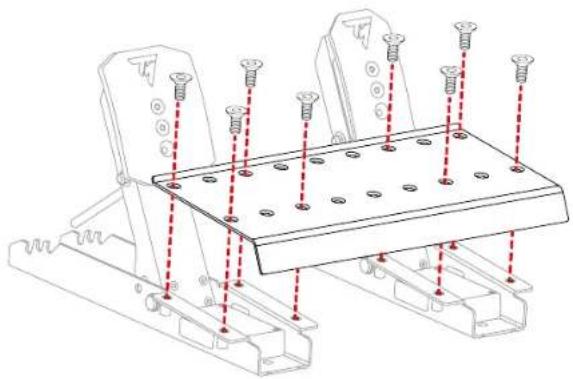

1. Utilizzando la chiave Torx T20 e le viti accluse, fissa il poggiapiedi ai due pedali.

Il pedale del freno è a sinistra. Il pedale acceleratore è a destra.

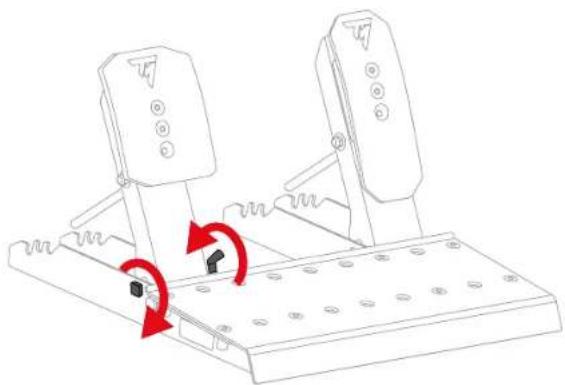

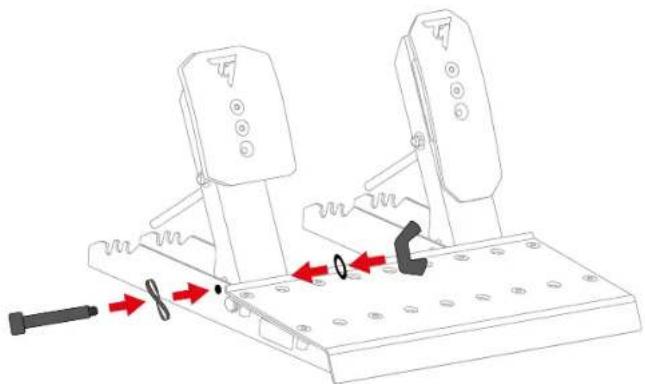

1. Inserisci la barra di arresto nei relativi fori presenti sulla base della pedaliera: la barra e la rondella ricurva su un lato del pedale, la rondella e il dado a farfalla sull'altro lato.

Ripeti la procedura per l'altro pedale.

1. Stringi la barra di arresto, senza forzare.

Ripeti la procedura per l'altro pedale.

Non stringere troppo la barra di arresto.

Pedale del freno:

Le parti che compongono la molla del pedale del freno sono contenute in un sacchetto. Vi sono due molle a resistenza diversa:

• Molla A1 (lunga, nera): resistenza debole;
• Molla A2 (corta, grigia): resistenza forte.

A1 A2

Metti da parta la molla che non desideri utilizzare.

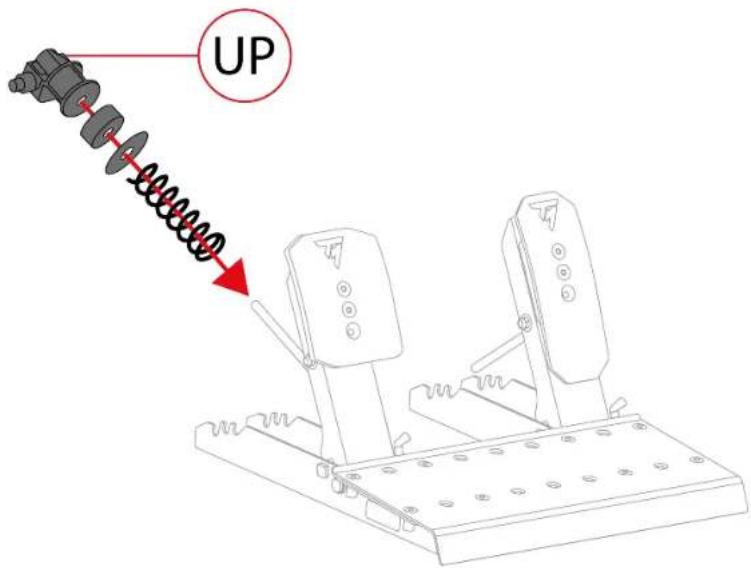

1. Inserisci tutte le parti della molla del pedale del freno nell'asta in metallo, nel seguente ordine: molla, rondella, cuscinetto e supporto.

Sul supporto, la scritta UP deve puntare verso l'alto.

UP

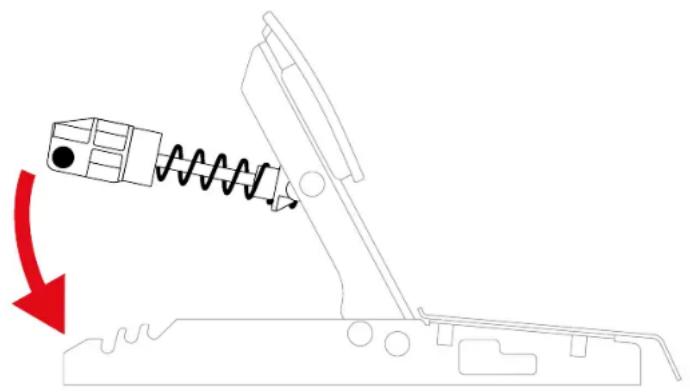

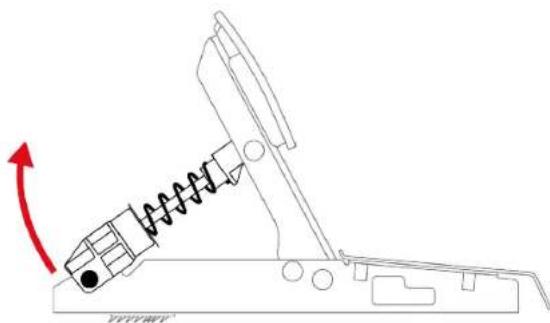

1. Comprimi la molla del pedale del freno utilizzando il supporto e inserisci la barra di sostegno nel relativo slot nella base della pedaliera.

Per regolare la resistenza del pedale del freno, puoi inserire l'asta di sostegno a molla in posizioni differenti.

Per ulteriori informazioni sulla regolazione della resistenza del pedale del freno, consulta il capitolo Impostazioni meccaniche della pedaliera.

Pedale acceleratore:

Le parti che compongono la molla del pedale acceleratore sono contenute in un sacchetto. Il sacchetto contiene una singola molla B1 (molto lunga, grigia).

B1

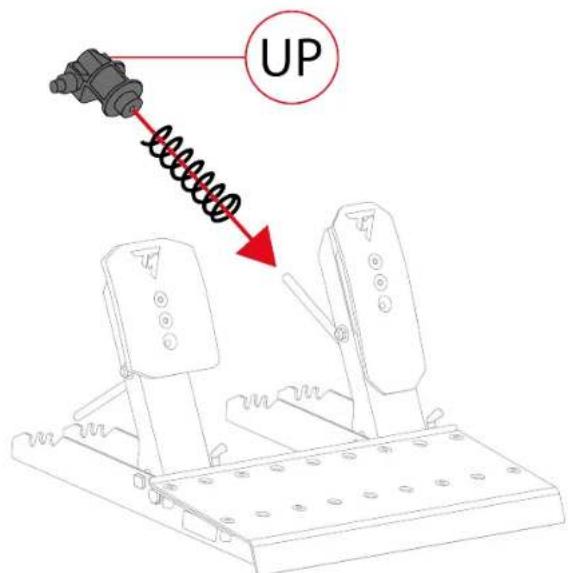

1. Inserisci tutte le parti della molla del pedale acceleratore nell'asta in metallo, nel seguente ordine: molla e supporto.

Sul supporto, la scritta UP deve puntare verso l'alto.

UP

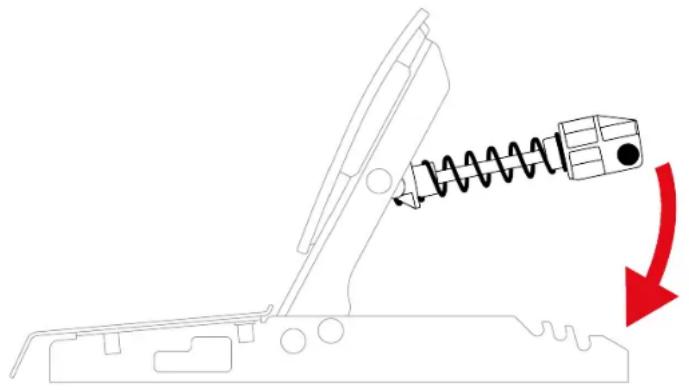

1. Comprimi la molla del pedale acceleratore utilizzando il supporto e inserisci la barra di sostegno nel relativo slot nella base della pedaliera.

Per regolare la resistenza del pedale acceleratore, puoi inserire l'asta di sostegno a molla in posizioni differenti.

Per ulteriori informazioni sulla regolazione della resistenza del pedale acceleratore, consulta il capitolo Impostazioni meccaniche della pedaliera.

Un video che mostra l'assemblaggio della pedaliera è disponibile qui:

**Base del volante non inclusa

La procedura di installazione potrebbe variare leggermente a seconda della base per volanti utilizzata. Per ulteriori informazioni, consulta il manuale d'uso della base per volanti.

1. Collega il cavo doppio jack/RJ12 al connettore RJ12 della base e alla pedaliera Raceline Pedals LTE.

Il connettore jack contrassegnato dalla lettera B (Brake – freno) va collegato al pedale del freno. Il connettore jack contrassegnato dalla lettera G (Gas – acceleratore) va collegato al pedale acceleratore.

1. Collega la base a una porta USB-A della console o del PC.
2. Collega l'alimentatore alla base e a una presa elettrica a muro.

Ora sei pronto per giocare!

Compatibilità

La pedaliera Raceline Pedals LTE è compatibile con le basi per volanti Force Feedback Thrustmaster.

6. Impostazioni meccaniche della pedaliera

Regolazione dell'altezza dei pedali

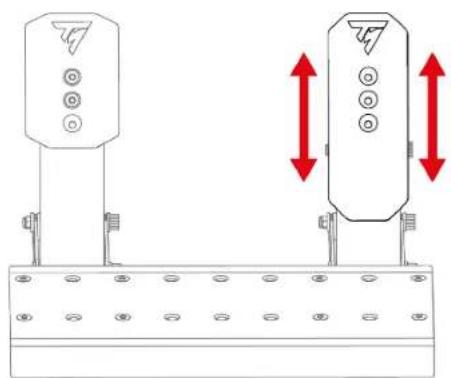

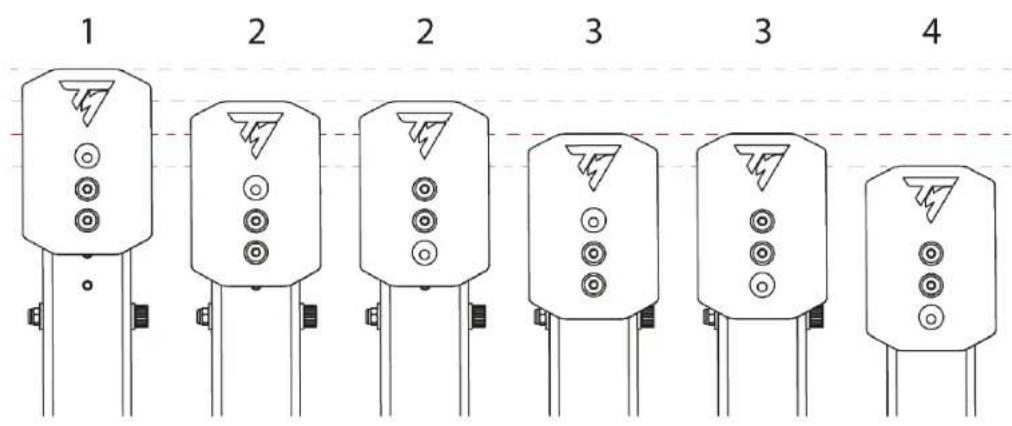

L'altezza dei pedali di acceleratore e freno è regolabile. Per ciascun pedale, sono disponibili quattro diverse posizioni.

Pedale del freno:

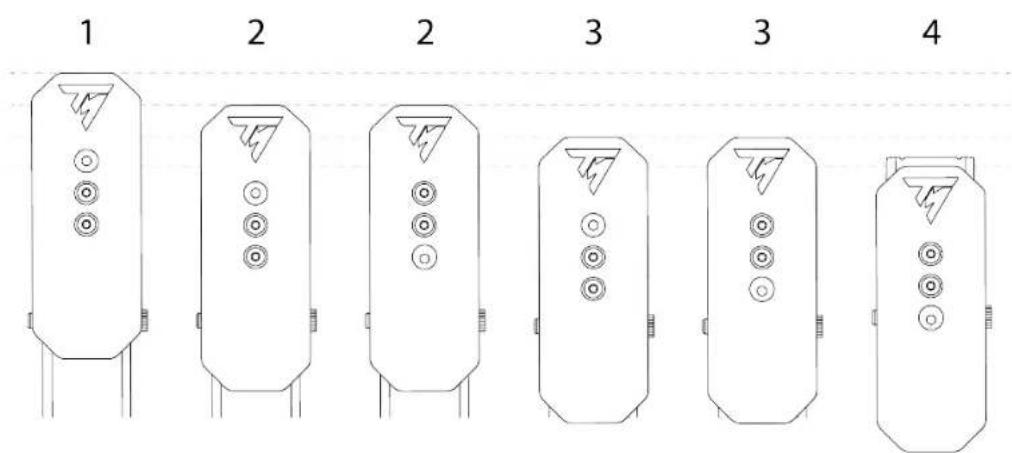

1 2 2 3 3 4

Pedale acceleratore:

1 2 2 3 3 4

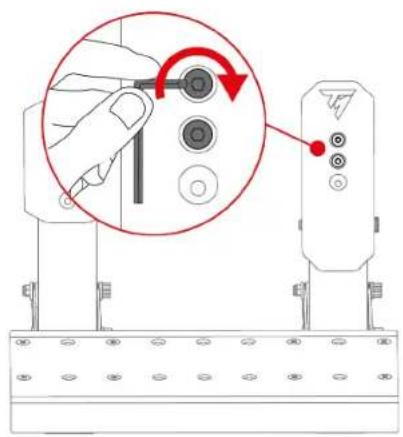

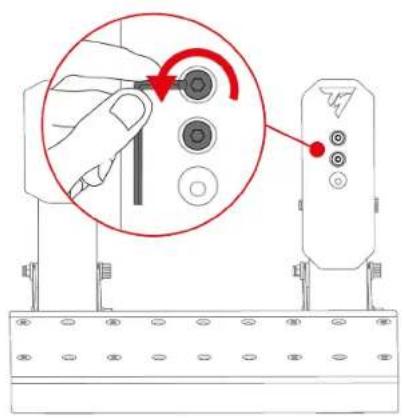

1. Utilizza l'acclusa chiave Torx T20 per estrarre le due viti di fissaggio della testa del pedale.

1. Scegli la nuova posizione della testa del pedale.

1. Reinserisci e stringi nuovamente le due viti di fissaggio della testa del pedale.

Cambiare la resistenza del pedale del freno

Per la regolazione della resistenza del pedale del freno, sono accluse due molle:

• Molla A1 (lunga, nera): resistenza debole;
• Molla A2 (corta, grigia): resistenza forte.

Per regolare la resistenza, si possono utilizzare le tre tacche presenti sul retro della base della pedaliera.

Molla A1

Posizione	P1	P2	P3
Resistenza

Molla A2

Posizione	P1	P2	P3
Resistenza	-

La molla A2 non può essere utilizzata in posizione P1.

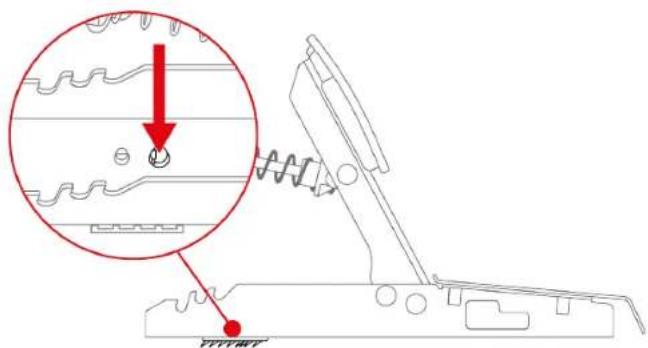

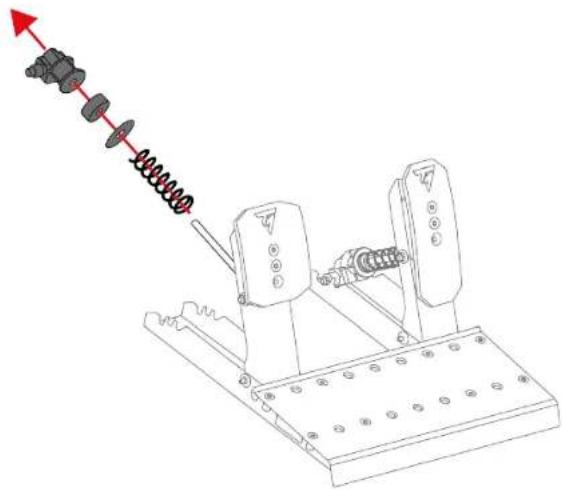

1. Per estrarre l'asta di sostegno a molla dalle tacche, comprimi la molla tramite il supporto.

1. Rimuovi tutte le parti della molla del pedale.

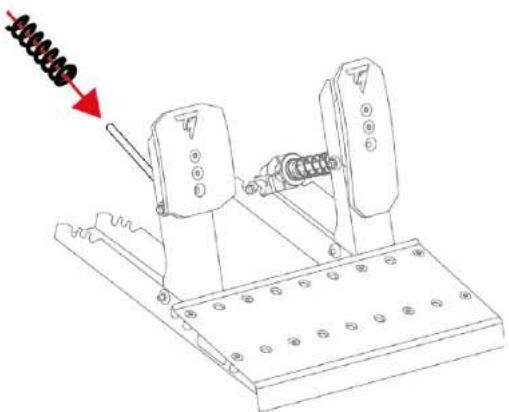

1. Inserisci la nuova molla nell'asta di sostegno in metallo del pedale.

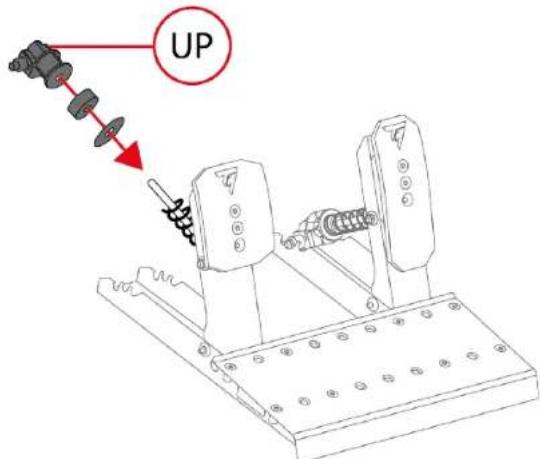

1. Inserisci le altre parti della molla del pedale del freno nell'asta in metallo, nel seguente ordine: rondella, cuscinetto e supporto.

Sul supporto, la scritta UP deve puntare verso l'alto.

UP

1. Per inserire la barra di sostegno a molla negli slot (P1, P2 o P3), comprimi la molla utilizzando il supporto.

Per prevenire qualsiasi problema di calibrazione, dopo aver cambiato la molla ti consigliamo di riavviare la base.

Cambiare la resistenza del pedale acceleratore

Per il pedale acceleratore è acclusa un'unica molla (molla B1: molto lunga, grigia, resistenza debole).

Per regolare la resistenza, si possono utilizzare le tre tacche presenti sul retro della base della pedaliera.

Molla B1
Posizione	P1	P2	P3
Resistenza

1. Per estrarre l'asta di sostegno a molla dalle tacche, comprimi la molla tramite il supporto.

1. Per inserire la barra di sostegno a molla negli slot (P1, P2 o P3), comprimi la molla utilizzando il supporto.

Per prevenire qualsiasi problema di calibrazione, dopo aver cambiato la molla ti consigliamo di riavviare la base.

7. Supporti antiscivolo Carpet Grip

I supporti antiscivolo Carpet Grip impediscono alla pedaliera Raceline Pedals LTE di muoversi quando questa viene utilizzata su tappeti o moquette.

Non utilizzare i supporti antiscivolo Carpet Grip su un pavimento morbido o in parquet, altrimenti rischieresti di danneggiare il rivestimento del pavimento (es. strisciate, graffi).

Assemblaggio

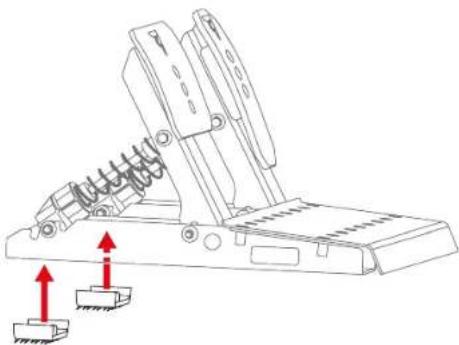

Per installare i supporti antiscivolo Carpet Grip, agganciali al retro della pedaliera.

Per assicurarti che i supporti lavorino correttamente, le dentature devono essere rivolte verso il retro della pedaliera.

Per rimuovere i supporti antiscivolo Carpet Grip:

1. Estrai le molle dalle relative tacche.

1. Premi il gancetto di ciascun supporto antiscivolo.

Per cercare i rimuoverli, non tirare i bordi dei supporti antiscivolo Carpet Grip. Rischieresti di danneggiare i supporti.

8. FAQ e assistenza tecnica

Hai qualche domanda relativa alla pedaliera Raceline Pedals LTE, oppure stai riscontrando dei problemi tecnici? Se così fosse, visita il sito web di assistenza tecnica Thrustmaster:
